Giới thiệu phần mềm lập trình của các hãng PLC: Hướng dẫn chi tiết cho kỹ sư tự động hóa

Bạn đang tìm kiếm công cụ mạnh mẽ để “hô biến” ý tưởng điều khiển thành hiện thực trên PLC? Mỗi hãng PLC lớn đều sở hữu “bộ não” phần mềm riêng, giúp bạn lập trình, cấu hình và giám sát hệ thống tự động hóa. Trong thế giới sản xuất công nghiệp hiện đại, PLC (Bộ điều khiển logic khả trình) đóng vai trò cốt lõi, và phần mềm lập trình PLC chính là cầu nối giữa kỹ sư và phần cứng, cho phép họ thiết kế, triển khai và bảo trì các hệ thống điều khiển phức tạp. Bài viết này sẽ giới thiệu chi tiết về phần mềm lập trình PLC của các hãng hàng đầu như Siemens, Rockwell Automation, Mitsubishi Electric, Omron, và Schneider Electric, đồng thời khám phá các tính năng nổi bật, giao diện người dùng và những điểm đặc trưng của từng phần mềm, giúp bạn có cái nhìn tổng quan và lựa chọn công cụ phù hợp nhất cho dự án của mình.

1. Phần Mềm Lập Trình PLC Của Siemens: TIA Portal

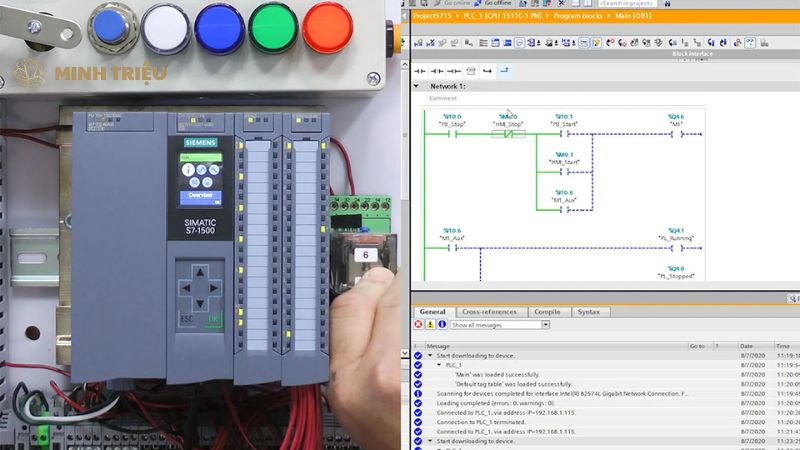

TIA Portal (Totally Integrated Automation Portal) đứng đầu trong danh sách các phần mềm lập trình tổng hợp của Siemens, được thiết kế để cung cấp một môi trường kỹ thuật duy nhất cho toàn bộ quy trình tự động hóa. TIA Portal là một nền tảng kỹ thuật tích hợp, đã thay thế các phần mềm riêng lẻ trước đây như Step 7 (dành cho các dòng PLC S7-300/400 truyền thống) và WinCC (dùng cho giao diện HMI và SCADA), với mục tiêu chính là tăng cường hiệu quả kỹ thuật thông qua việc tích hợp liền mạch PLC, HMI, Drive và các hệ thống điều khiển khác trong một giao diện người dùng duy nhất. TIA Portal mang lại nhiều tính năng nổi bật:

• Lập trình đa ngôn ngữ: Nền tảng này hỗ trợ đầy đủ các ngôn ngữ lập trình theo chuẩn IEC 61131-3, bao gồm Ladder Diagram (LAD), Structured Control Language (SCL) – phiên bản của Structured Text (ST), Function Block Diagram (FBD), Instruction List (IL), và Sequential Function Chart (GRAPH) – tương tự như SFC.
• Cấu hình phần cứng trực quan: Giao diện đồ họa kéo thả cho phép cấu hình dễ dàng các module của PLC Siemens, từ các dòng S7-1200 và S7-1500 hiện đại đến S7-300/400 truyền thống.
• Tích hợp HMI (WinCC): Kỹ sư có thể thiết kế giao diện Human Machine Interface (HMI) và SCADA ngay trong cùng một môi trường làm việc, tối ưu hóa quá trình phát triển.
• Chức năng mô phỏng mạnh mẽ: PLCSIM Advanced cung cấp khả năng mô phỏng chính xác hoạt động của PLC mà không cần đến phần cứng thực tế, giúp tiết kiệm thời gian và chi phí thử nghiệm.
• Công cụ chẩn đoán và gỡ lỗi (debug) toàn diện: Các tính năng như online monitoring, cross-reference (kiểm tra chéo), và fault diagnostics (chẩn đoán lỗi) hỗ trợ hiệu quả quá trình tìm và sửa lỗi.
• Thư viện phong phú: Phần mềm cung cấp một kho tàng các khối hàm tiêu chuẩn và khả năng tạo các khối hàm tùy chỉnh, phục vụ đa dạng các ứng dụng tự động hóa.

Mặc dù TIA Portal sở hữu nhiều ưu điểm vượt trội như tính tích hợp cao, giao diện hiện đại và mạnh mẽ cho các dự án quy mô lớn, cùng với một cộng đồng người dùng rộng lớn, nó cũng có một số nhược điểm. Phần mềm này thường yêu cầu cấu hình máy tính mạnh mẽ để hoạt động mượt mà và có thời gian học ban đầu tương đối dài do sự phức tạp và đa dạng của các tính năng. Ngoài ra, chi phí bản quyền cũng là một yếu tố cần cân nhắc. TIA Portal đặc biệt phù hợp với các kỹ sư tự động hóa làm việc với hệ thống Siemens từ quy mô nhỏ đến rất lớn, nơi yêu cầu tính tích hợp và hiệu suất cao.

2. Phần Mềm Lập Trình PLC Của Rockwell Automation: Studio 5000

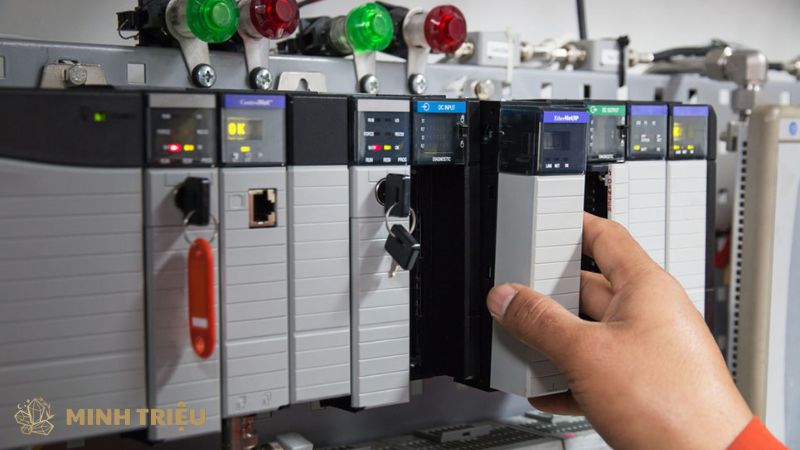

Studio 5000 Logix Designer là môi trường lập trình chủ lực của Rockwell Automation, được thiết kế chuyên biệt cho các dòng PLC cao cấp của hãng như Allen-Bradley ControlLogix và CompactLogix. Studio 5000 là thế hệ kế tiếp của RSLogix 5000, tập trung vào kiến trúc Logix (Controller-based programming), với mục tiêu chính là cung cấp một môi trường lập trình mạnh mẽ và linh hoạt cho các ứng dụng phức tạp, đồng thời nhấn mạnh vào hiệu suất và khả năng mở rộng.

Các tính năng nổi bật của Studio 5000 bao gồm:

• Hỗ trợ đa ngôn ngữ: Phần mềm này hỗ trợ các ngôn ngữ lập trình phổ biến như Ladder Logic (LD), Structured Text (ST), Function Block Diagram (FBD), và Sequential Function Chart (SFC).
• Lập trình hướng đối tượng (Object-oriented programming): Studio 5000 sử dụng phương pháp tag-based addressing thay vì địa chỉ tuyệt đối, giúp chương trình dễ đọc, dễ hiểu và tăng khả năng tái sử dụng code.
• Tích hợp với FactoryTalk View: Việc kết nối và phát triển giao diện HMI/SCADA trở nên dễ dàng nhờ sự tích hợp sâu với FactoryTalk View Studio.
• Mô phỏng với Emulate 5000: Tính năng này cho phép kiểm tra logic chương trình một cách toàn diện mà không cần đến phần cứng PLC vật lý.
• Công cụ chẩn đoán và bảo trì hiệu quả: Các chức năng như online edits (chỉnh sửa trực tuyến), force I/O (buộc trạng thái đầu vào/đầu ra), và trend charts (biểu đồ xu hướng) hỗ trợ tối đa quá trình bảo trì và khắc phục sự cố.
• Thư viện Add-On Instructions (AOI): Khả năng tạo và tái sử dụng các khối lệnh tùy chỉnh giúp tối ưu hóa quá trình lập trình và chuẩn hóa các chức năng.

Mặc dù Studio 5000 mạnh mẽ cho các ứng dụng lớn, phức tạp và hỗ trợ tốt tính module hóa, cùng với một cộng đồng người dùng rộng lớn (đặc biệt ở Bắc Mỹ), nó vẫn tồn tại một số nhược điểm. Chi phí đầu tư cho cả phần cứng và phần mềm của Rockwell Automation thường khá cao. Ngoài ra, việc làm quen với lập trình tag-based có thể đòi hỏi một đường cong học tập ban đầu. Studio 5000 phù hợp với các kỹ sư làm việc với hệ thống Rockwell Automation, đặc biệt trong các ngành công nghiệp đòi hỏi hiệu suất cao như ô tô và hóa dầu.

3. Phần Mềm Lập Trình PLC Của Mitsubishi Electric: GX Works Series

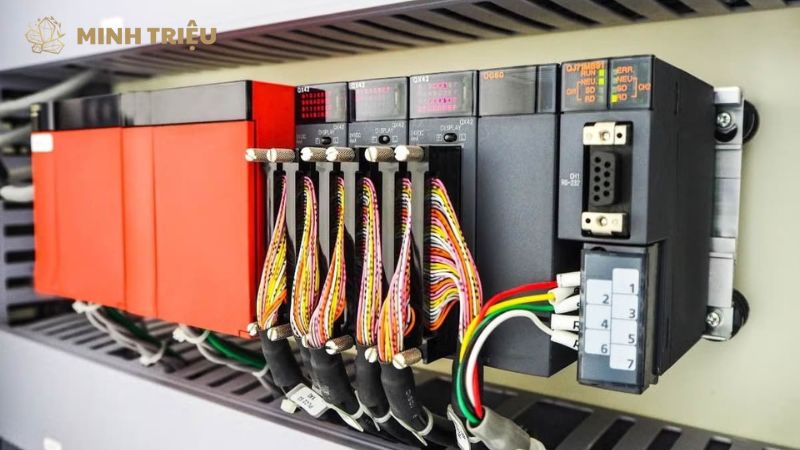

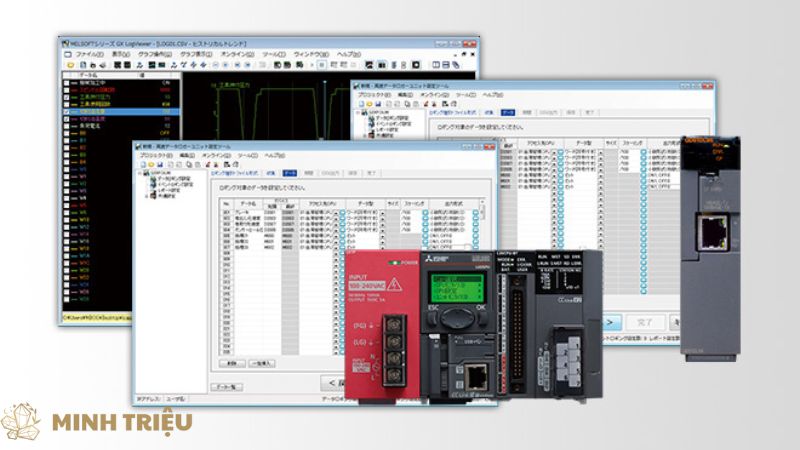

GX Works Series, bao gồm GX Works2 và GX Works3, là bộ phần mềm lập trình PLC chủ lực của Mitsubishi Electric, được thiết kế để hỗ trợ dải sản phẩm PLC đa dạng của hãng, từ dòng FX nhỏ gọn đến iQ-R Series hiệu suất cao. GX Works2 là phiên bản tiêu chuẩn, kế thừa từ GX Developer, hỗ trợ các dòng PLC như Q Series, L Series và FX Series. Trong khi đó, GX Works3 là phiên bản mới nhất, được tối ưu hóa cho iQ-R Series và iQ-F Series, tập trung vào các hệ thống tích hợp và tốc độ cao, với mục tiêu cung cấp một môi trường lập trình hiệu quả và dễ sử dụng cho các ứng dụng từ đơn giản đến phức tạp.

Các tính năng nổi bật của GX Works Series bao gồm:

• Hỗ trợ đa ngôn ngữ: Cả GX Works2 và GX Works3 đều hỗ trợ các ngôn ngữ lập trình phổ biến như Ladder Diagram (LD), Structured Text (ST), Function Block Diagram (FBD), và Sequential Function Chart (SFC).
• Quản lý chương trình cấu trúc (Structured Program/Project): GX Works3 đặc biệt nổi bật với tính năng này, giúp quản lý các dự án lớn một cách hiệu quả và có tổ chức hơn.
• Tích hợp HMI (GOT – Graphic Operation Terminal): Phần mềm cho phép dễ dàng kết nối và phát triển giao diện cho HMI GOT của Mitsubishi Electric.
• Chức năng mô phỏng tích hợp: Cả hai phiên bản GX Works đều có khả năng mô phỏng chương trình PLC tích hợp, cho phép kiểm tra logic mà không cần phần cứng thực.
• Công cụ debug và chẩn đoán toàn diện: Các tính năng như monitoring (giám sát), online change (thay đổi trực tuyến), và error history (lịch sử lỗi) hỗ trợ hiệu quả quá trình gỡ lỗi và bảo trì.
• Thư viện Module FB (Function Block): Khả năng tạo và tái sử dụng các khối chức năng giúp tăng năng suất và chuẩn hóa lập trình.

GX Works Series có ưu điểm là giao diện thân thiện và dễ học cho người mới bắt đầu (đặc biệt là GX Works2), đồng thời rất phổ biến ở khu vực châu Á với chi phí hợp lý. Tuy nhiên, tính tích hợp của nó có thể chưa sánh bằng TIA Portal cho các hệ thống rất lớn và cộng đồng hỗ trợ có thể nhỏ hơn ở một số khu vực thị trường khác. GX Works Series phù hợp cho các dự án PLC Mitsubishi ở mọi quy mô, đặc biệt là trong các ngành công nghiệp sản xuất tại châu Á.

4. Phần Mềm Lập Trình PLC Của Omron và Schneider Electric

Ngoài các “ông lớn” Siemens, Rockwell Automation và Mitsubishi Electric, Omron và Schneider Electric cũng là những nhà cung cấp PLC quan trọng với các phần mềm lập trình riêng, đáp ứng đa dạng nhu cầu của sản xuất công nghiệp.

4.1. Phần Mềm Lập Trình PLC Của Omron: CX-One và Sysmac Studio

Omron cung cấp hai bộ phần mềm lập trình chính: CX-One cho các dòng PLC cũ và Sysmac Studio cho các hệ thống hiện đại hơn.

CX-One

• CX-One là một bộ phần mềm tích hợp được sử dụng cho các dòng PLC Omron cũ hơn như CJ và CP series, cũng như HMI, Servo, và Inverter.
• Phần mềm này hỗ trợ Ladder Diagram và Structured Text cơ bản, với giao diện có phần truyền thống hơn.
• CX-One có ưu điểm là đã được sử dụng rộng rãi và có tính ổn định cao trong nhiều năm.

Sysmac Studio

• Sysmac Studio là nền tảng tự động hóa tích hợp của Omron dành cho các dòng PLC Omron mới hơn, cụ thể là Sysmac NJ/NX Series.
• Phần mềm này tích hợp điều khiển chuyển động, robot, và tầm nhìn máy (machine vision), mang lại khả năng đồng bộ hóa cao.
• Sysmac Studio hỗ trợ đầy đủ các ngôn ngữ LD, ST, FBD, SFC, và đặc biệt mạnh mẽ trong điều khiển chuyển động cũng như tích hợp các công nghệ Industry 4.0.
• Ưu điểm của Sysmac Studio là tính tích hợp cao, giao diện hiện đại và hiệu suất vượt trội cho các ứng dụng tiên tiến. Tuy nhiên, nhược điểm của nó là chi phí đầu tư cao và có đường cong học tập tương đối dốc.

Đối tượng sử dụng

CX-One vẫn là lựa chọn phù hợp cho việc bảo trì và phát triển các hệ thống Omron cũ, trong khi Sysmac Studio lý tưởng cho các dự án Omron mới, phức tạp, đòi hỏi tích hợp cao và khả năng điều khiển chuyển động chính xác.

4.2. Phần Mềm Lập Trình PLC Của Schneider Electric: Unity Pro và EcoStruxure Machine Expert

Schneider Electric cung cấp các giải pháp phần mềm từ phổ biến đến tích hợp cao, phục vụ các dòng PLC của mình.

Unity Pro

• Unity Pro là phần mềm lập trình cho các dòng PLC Schneider Electric như Modicon M340, M580, Premium, và Quantum.
• Phần mềm này hỗ trợ các ngôn ngữ LD, ST, FBD, SFC, và IL, mạnh mẽ trong các ứng dụng điều khiển quá trình (process control) và hệ thống an toàn.
• Ưu điểm của Unity Pro là tính phổ biến trong ngành điện và tự động hóa công nghiệp.

EcoStruxure Machine Expert:

• EcoStruxure Machine Expert là nền tảng kỹ thuật tích hợp mới của Schneider Electric, được thiết kế cho các bộ điều khiển Machine Expert (Modicon M2xx, PacDrive).
• Phần mềm này cung cấp một môi trường thống nhất cho PLC, Motion, HMI, Robot, v.v., tập trung vào hiệu suất máy và khả năng kết nối.
• Ưu điểm của EcoStruxure Machine Expert là khả năng tích hợp IoT mạnh mẽ và tối ưu hóa cho máy móc và thiết bị rời rạc. Tuy nhiên, nhược điểm của nó là chi phí bản quyền và yêu cầu học tập mới.

Đối tượng sử dụng:

Unity Pro vẫn là lựa chọn chính cho các dự án Schneider hiện có, trong khi EcoStruxure Machine Expert được khuyến nghị cho các dự án máy móc mới, yêu cầu tích hợp cao và hướng tới các giải pháp IoT (Internet of Things).

5. Các Tiêu Chí Lựa Chọn Phần Mềm Lập Trình PLC

Lựa chọn phần mềm lập trình PLC phù hợp đòi hỏi phải xem xét nhiều yếu tố để đảm bảo hiệu quả tối ưu cho dự án và quy trình làm việc của bạn.

5.1. Nền Tảng PLC Đang Sử Dụng/Định Sử Dụng

Nền tảng PLC đang sử dụng hoặc định sử dụng là tiêu chí quan trọng nhất, vì mỗi hãng PLC đều có phần mềm lập trình PLC riêng biệt và chuyên dụng cho các dòng sản phẩm của họ. Bạn không thể dùng TIA Portal để lập trình PLC Rockwell hay ngược lại, do mỗi phần mềm được thiết kế để giao tiếp và điều khiển một kiến trúc phần cứng cụ thể.

5.2. Tính Năng và Khả Năng của Phần Mềm

Tính năng và khả năng của phần mềm cần được đánh giá kỹ lưỡng để đảm bảo nó đáp ứng được yêu cầu của ứng dụng.

• Hỗ trợ ngôn ngữ lập trình: Đảm bảo phần mềm hỗ trợ đầy đủ các ngôn ngữ mà bạn quen thuộc hoặc cần thiết cho ứng dụng của mình (LD, ST, FBD, SFC, IL).
• Khả năng tích hợp: Xem xét liệu phần mềm có tích hợp tốt với các thành phần khác của hệ thống tự động hóa như HMI, SCADA, hệ thống điều khiển chuyển động (Drives), hoặc các hệ thống quản lý cấp cao hơn hay không (ví dụ: TIA Portal với WinCC, Studio 5000 với FactoryTalk View).
• Công cụ mô phỏng và debug: Đánh giá mức độ hiệu quả của các công cụ mô phỏng (ví dụ: PLCSIM Advanced của Siemens, Emulate 5000 của Rockwell), chẩn đoán lỗi, và gỡ lỗi trực tuyến, vì chúng đóng vai trò then chốt trong quá trình phát triển và bảo trì.
• Quản lý thư viện và tái sử dụng code: Khả năng tạo và quản lý thư viện các khối chức năng (Function Block) hoặc Add-On Instructions (AOI) là rất quan trọng để tăng hiệu suất lập trình và chuẩn hóa code.

Bảng: So Sánh Tính Năng Nổi Bật của Các Phần Mềm PLC

Phần Mềm	PLC Hãng	Ngôn ngữ hỗ trợ chính	Tích hợp HMI/SCADA	Công cụ mô phỏng	Tính năng nổi bật khác
TIA Portal	Siemens	LAD, SCL (ST), FBD, IL, GRAPH (SFC)	WinCC	PLCSIM Advanced	Môi trường tích hợp toàn diện, mạnh mẽ cho dự án lớn
Studio 5000	Rockwell Automation	Ladder Logic, ST, FBD, SFC	FactoryTalk View	Emulate 5000	Lập trình tag-based, AOI, tập trung vào hiệu suất
GX Works Series	Mitsubishi Electric	LD, ST, FBD, SFC	GOT	Tích hợp	Dễ học, quản lý dự án cấu trúc (GX Works3)
Sysmac Studio	Omron	LD, ST, FBD, SFC	(Tích hợp)	Tích hợp	Điều khiển chuyển động, Robot, Vision tích hợp cao
EcoStruxure Machine Expert	Schneider Electric	LD, ST, FBD, SFC, IL	(Tích hợp)	Tích hợp	Hướng IoT, tối ưu cho máy móc và thiết bị rời rạc

5.3. Chi Phí Đầu Tư và Bản Quyền

Chi phí đầu tư và bản quyền là một yếu tố thực tế cần được xem xét cẩn thận khi lựa chọn phần mềm.

• Chi phí mua phần mềm: Các phần mềm lập trình PLC chuyên nghiệp, đặc biệt là các gói đầy đủ tính năng, thường có chi phí bản quyền ban đầu khá cao.
• Chi phí nâng cấp và bảo trì: Ngoài chi phí mua ban đầu, bạn cũng cần cân nhắc chi phí cho các phiên bản nâng cấp hoặc hợp đồng bảo trì hàng năm, điều này có thể ảnh hưởng đến tổng chi phí sở hữu.

5.4. Đường Cong Học Tập và Tài Nguyên Hỗ Trợ

Đường cong học tập và tài nguyên hỗ trợ có tác động lớn đến thời gian và công sức bạn bỏ ra để làm chủ phần mềm.

• Độ phức tạp của phần mềm: Một số phần mềm có tính năng rất mạnh mẽ nhưng cũng đòi hỏi thời gian học và làm quen dài hơn để khai thác hết tiềm năng.
• Tài liệu và cộng đồng: Sự có sẵn của tài liệu hướng dẫn chi tiết, các khóa học đào tạo, diễn đàn trực tuyến và cộng đồng người dùng tích cực là rất quan trọng cho việc học hỏi, giải quyết vấn đề và nhận hỗ trợ kỹ thuật.

5.5. Yêu Cầu Về Hiệu Suất Máy Tính

Yêu cầu về hiệu suất máy tính là một yếu tố không thể bỏ qua, vì các phần mềm lập trình PLC hiện đại, đặc biệt là các nền tảng tích hợp đa năng, thường đòi hỏi cấu hình máy tính khá mạnh về RAM, CPU và dung lượng ổ cứng để hoạt động mượt mà và hiệu quả.

6. Kết Luận

Phần mềm lập trình PLC không chỉ là công cụ để viết code, mà còn là trái tim của toàn bộ quy trình thiết kế, triển khai và bảo trì hệ thống tự động hóa trong sản xuất công nghiệp. Mỗi hãng PLC lớn đều cung cấp “bộ não” phần mềm riêng với những ưu điểm và đặc trưng nổi bật: từ tính tích hợp vượt trội của Siemens TIA Portal, sức mạnh và khả năng mở rộng của Rockwell Studio 5000, đến sự thân thiện và phổ biến của Mitsubishi GX Works Series, hay các giải pháp chuyên biệt từ Omron CX-One/Sysmac Studio và Schneider Electric Unity Pro/EcoStruxure Machine Expert.

Việc lựa chọn phần mềm lập trình PLC phù hợp đòi hỏi sự cân nhắc kỹ lưỡng dựa trên nền tảng PLC bạn đang sử dụng, các tính năng cần thiết cho ứng dụng cụ thể, chi phí đầu tư, và đặc biệt là khả năng học hỏi cũng như các tài nguyên hỗ trợ sẵn có. Thành thạo phần mềm lập trình PLC của hãng mà bạn làm việc không chỉ giúp bạn tối ưu hóa quy trình lập trình PLC mà còn nâng cao hiệu suất tổng thể của hệ thống tự động hóa và khả năng debug PLC một cách hiệu quả.
