Ghi tài liệu (Documentation) hệ thống PLC Cho Bảo Trì Và Nâng Cấp Bền Vững

Trong thời đại sản xuất số hóa, nơi các hệ thống PLC giữ vai trò trung tâm điều khiển, việc tài liệu hóa hệ thống không còn là công việc phụ trợ mà trở thành nền tảng không thể thiếu để đảm bảo hoạt động ổn định và bền vững. Khi các cấu trúc điều khiển ngày càng phức tạp, thiếu tài liệu rõ ràng có thể dẫn đến sai sót kỹ thuật, gián đoạn sản xuất và chi phí khắc phục tăng cao. Bài viết sẽ phân tích lý do vì sao việc lập tài liệu cho hệ thống PLC lại quan trọng đến vậy, đưa ra danh mục tài liệu cần có, hướng dẫn quy trình thực hiện hiệu quả

1. Tại Sao Cần Ghi Tài Liệu Hệ Thống PLC?

Việc ghi tài liệu chương trình PLC một cách kỹ lưỡng mang lại nhiều lợi ích thiết yếu, vượt xa công việc hành chính đơn thuần.

1.1. Đảm bảo bảo trì hiệu quả và khắc phục sự cố nhanh chóng

Việc ghi tài liệu chương trình PLC một cách đầy đủ giúp đảm bảo bảo trì hiệu quả và khắc phục sự cố nhanh chóng. Tài liệu rõ ràng giúp giảm thời gian tìm lỗi, cho phép kỹ sư dễ dàng xác định nguyên nhân gây ra sự cố.

Điều này trực tiếp tối ưu hóa thời gian ngừng máy (Downtime), giúp khôi phục hoạt động sản xuất nhanh chóng. Hơn nữa, dữ liệu lịch sử và cấu hình chi tiết còn hỗ trợ bảo trì dự đoán, bằng cách cung cấp thông tin cần thiết cho các phân tích xu hướng.

1.2. Nâng cao khả năng hiểu và quản lý hệ thống

Tài liệu tốt còn nâng cao khả năng hiểu và quản lý hệ thống. Nó tạo ra minh bạch thông tin, đảm bảo mọi thành viên trong đội ngũ kỹ thuật đều nắm rõ cấu trúc và nguyên lý hoạt động của hệ thống. Tài liệu chất lượng là cơ sở vững chắc cho việc đào tạo nhân sự mới, giúp họ nhanh chóng làm quen với hệ thống. Bên cạnh đó, việc ghi chép còn hỗ trợ kiểm soát phiên bản, quản lý hiệu quả mọi thay đổi đã được thực hiện trong chương trình PLC.

1.3. Hỗ trợ nâng cấp và mở rộng hệ thống trong tương lai

Một hệ thống được tài liệu hóa tốt sẽ hỗ trợ nâng cấp và mở rộng hệ thống trong tương lai. Nó cung cấp kế hoạch nâng cấp rõ ràng dựa trên cấu hình hiện có, giảm thiểu rủi ro khi mở rộng bằng cách tránh xung đột và đảm bảo tính tương thích. Hơn nữa, các khối chức năng được tài liệu hóa tốt dễ dàng được tái sử dụng code, tiết kiệm thời gian và công sức phát triển cho các dự án sau này.

1.4. Đảm bảo tuân thủ tiêu chuẩn và quy định

Ghi tài liệu chi tiết còn đảm bảo tuân thủ tiêu chuẩn và quy định của ngành. Nó giúp doanh nghiệp đáp ứng yêu cầu pháp lý, đặc biệt quan trọng trong các ngành có quy định nghiêm ngặt về an toàn và chất lượng. Ngoài ra, tài liệu hóa còn hỗ trợ kiểm toán và chứng nhận, bằng cách cung cấp bằng chứng rõ ràng về các quy trình vận hành và bảo trì.

1.5. Giảm thiểu rủi ro và phụ thuộc vào cá nhân

Cuối cùng, ghi tài liệu chương trình PLC giúp giảm thiểu rủi ro và phụ thuộc vào cá nhân. Nó tạo điều kiện cho việc chuyển giao kiến thức một cách hiệu quả, không còn phụ thuộc vào một kỹ sư duy nhất. Điều này cũng giảm thiểu sai sót do thông tin được nhất quán và tránh hiểu lầm giữa các thành viên trong đội.

2. Các Loại Tài Liệu Cần Thiết Cho Hệ Thống PLC

Một hệ thống PLC hoàn chỉnh đòi hỏi nhiều loại tài liệu khác nhau, mỗi loại phục vụ một mục đích riêng biệt.

2.1. Tài liệu Thiết kế Hệ thống (System Design Documentation)

Tài liệu Thiết kế Hệ thống cung cấp cái nhìn tổng quan và chi tiết về cấu trúc hệ thống. Nó bao gồm Đặc tả yêu cầu chức năng (Functional Requirement Specification – FRS), mô tả chi tiết hoạt động mong muốn của hệ thống. Tiếp theo là Đặc tả thiết kế kỹ thuật (Technical Design Specification – TDS), chi tiết về phần cứng, phần mềm và mạng truyền thông.

Sơ đồ kiến trúc hệ thống cung cấp cái nhìn tổng quan về các thành phần chính như PLC, HMI, SCADA, và mạng. Cuối cùng, sơ đồ khối chức năng mô tả mối quan hệ và luồng dữ liệu giữa các khối logic.

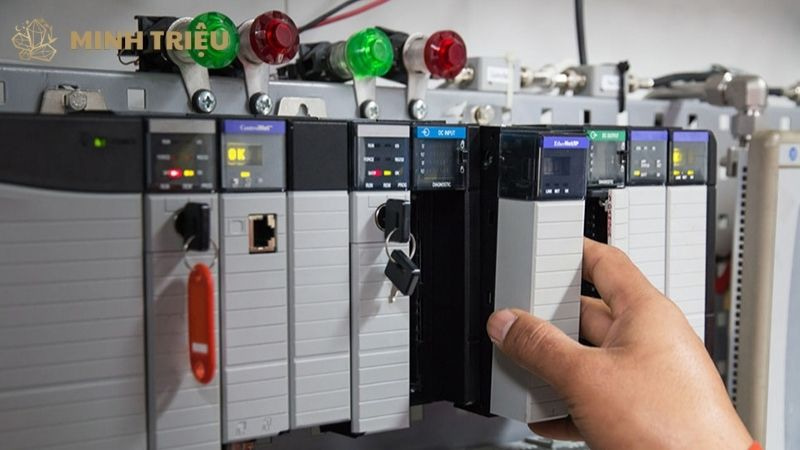

2.2. Tài liệu Phần cứng (Hardware Documentation)

Tài liệu Phần cứng cung cấp thông tin chi tiết về các thành phần vật lý. Sơ đồ đấu nối điện (Wiring Diagrams) chi tiết cách đấu nối PLC, các module I/O và thiết bị trường.

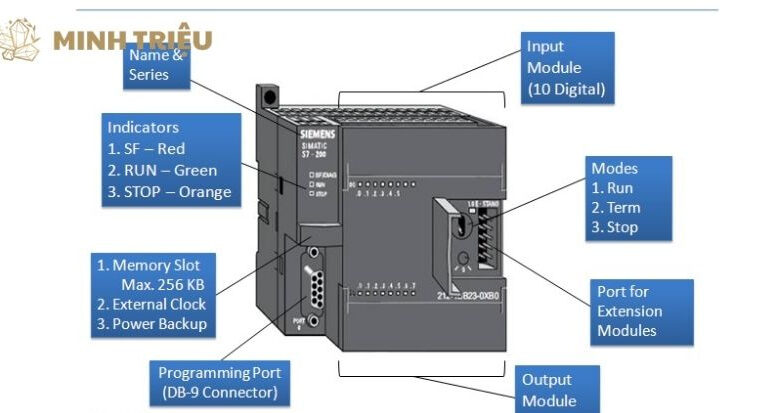

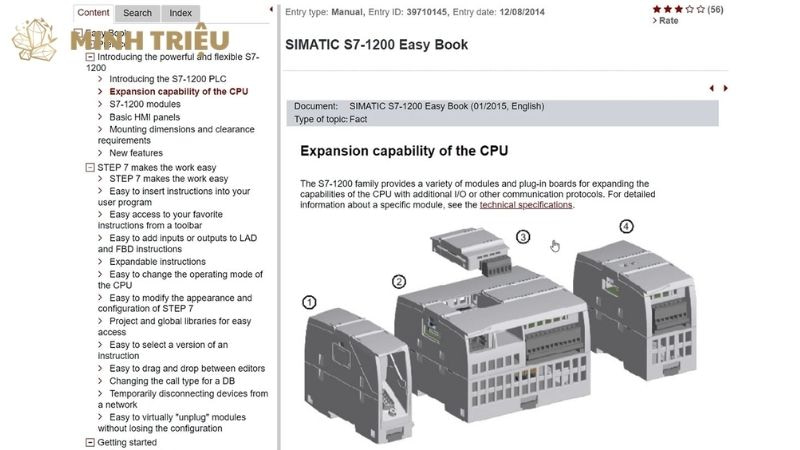

Bố trí tủ điều khiển (Panel Layouts) thể hiện vị trí cụ thể của các thiết bị trong tủ điện. Danh sách vật tư (Bill of Materials – BOM) liệt kê tất cả các linh kiện cần thiết. Cuối cùng, thông số kỹ thuật thiết bị (Datasheet) của PLC, module, cảm biến và cơ cấu chấp hành là không thể thiếu.

2.3. Tài liệu Phần mềm (Software Documentation – Chương trình PLC)

Tài liệu Phần mềm là xương sống của chương trình PLC. Nó bao gồm chương trình PLC có comment chi tiết, giải thích từng phần code và chức năng của các biến. Bảng ánh xạ I/O (I/O Map) gán địa chỉ vật lý cho các biến trong chương trình.

Mô tả biến và thanh ghi (Tag/Register List) giải thích ý nghĩa và kiểu dữ liệu của từng biến. Logic điều khiển và thuật toán cần được giải thích rõ ràng, bao gồm các vòng lặp, điều kiện và trạng thái. Cuối cùng, lịch sử sửa đổi chương trình (Revision History) ghi lại ai đã sửa, khi nào và những gì đã được thay đổi.

2.4. Tài liệu Vận hành và Bảo trì (Operation & Maintenance Documentation)

Tài liệu Vận hành và Bảo trì là hướng dẫn thực tế cho người dùng và kỹ thuật viên. Nó bao gồm hướng dẫn vận hành chi tiết quy trình khởi động, dừng và xử lý các tình huống bình thường/bất thường. Hướng dẫn khắc phục sự cố (Troubleshooting Guide) cung cấp bảng mã lỗi, nguyên nhân và cách xử lý.

Lịch trình bảo trì định kỳ chi tiết các công việc kiểm tra, vệ sinh và hiệu chuẩn. Ngoài ra, cần có hướng dẫn sao lưu/phục hồi chương trình PLC và báo cáo sự cố cùng nhật ký vận hành để theo dõi hiệu suất.

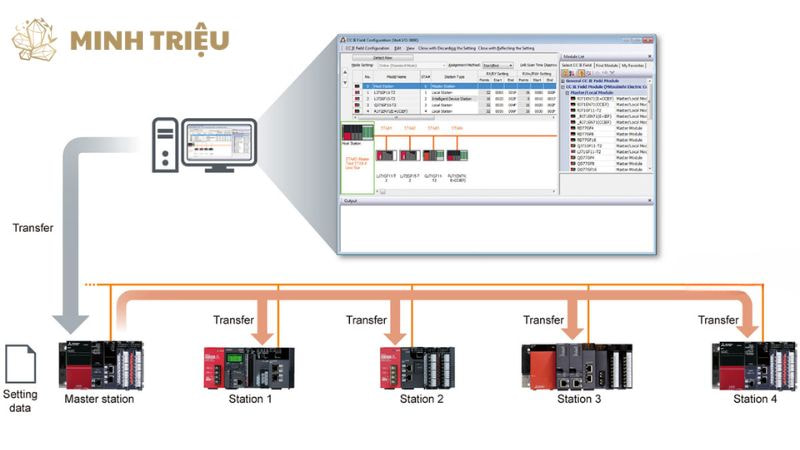

2.5. Tài liệu Mạng và Truyền thông (Network & Communication Documentation)

Tài liệu Mạng và Truyền thông rất quan trọng trong các hệ thống phức tạp. Nó bao gồm sơ đồ mạng công nghiệp, thể hiện cấu trúc mạng (như Ethernet/IP, Profinet, Modbus TCP/IP). Cần ghi rõ cấu hình địa chỉ IP, Subnet Mask, cài đặt của Gateway, Switch, Router. Cuối cùng là cấu hình giao tiếp PLC với HMI/SCADA/MES/ERP, đảm bảo luồng dữ liệu thông suốt.

3. Quy Trình Ghi Tài Liệu Hệ Thống PLC Hiệu Quả

Để đảm bảo tài liệu hóa hiệu quả, cần tuân thủ một quy trình rõ ràng và có kế hoạch.

3.1. Bắt đầu từ giai đoạn thiết kế

Việc ghi tài liệu cần bắt đầu từ giai đoạn thiết kế, không phải là việc làm thêm sau cùng. Doanh nghiệp phải tích hợp ghi tài liệu vào quy trình phát triển dự án ngay từ đầu. Đồng thời, xây dựng cấu trúc tài liệu chuẩn và phân loại rõ ràng ngay từ ban đầu để dễ dàng quản lý.

3.2. Sử dụng công cụ phù hợp

Để tối ưu hóa quá trình ghi tài liệu, bạn cần sử dụng công cụ phù hợp. Phần mềm CAD điện như EPLAN hoặc AutoCAD Electrical rất hữu ích để tạo sơ đồ điện chuyên nghiệp.

Phần mềm lập trình PLC (ví dụ: TIA Portal, Studio 5000) thường có tính năng tích hợp comment và cross-reference, hỗ trợ tốt cho việc tài liệu hóa chương trình. Ngoài ra, việc sử dụng hệ thống quản lý tài liệu (DMS) giúp quản lý phiên bản và quyền truy cập một cách hiệu quả.

3.3. Duy trì tính nhất quán và cập nhật thường xuyên

Bạn phải duy trì tính nhất quán và cập nhật thường xuyên cho tất cả các tài liệu. Hãy áp dụng tiêu chuẩn ghi tài liệu rõ ràng, đặt ra quy tắc chung cho toàn đội ngũ. Tài liệu cần được cập nhật mỗi khi có thay đổi trong hệ thống; bất kỳ sửa đổi nào cũng phải được ghi lại kịp thời. Đồng thời, cần phân công trách nhiệm rõ ràng về việc ai sẽ chịu trách nhiệm cho phần tài liệu nào.

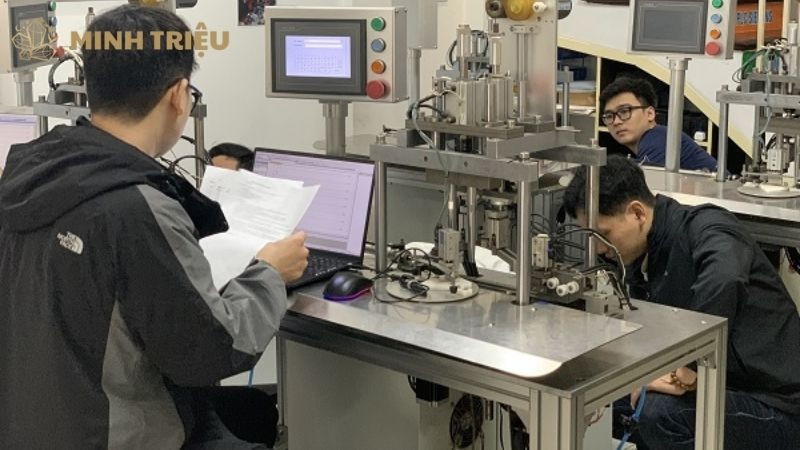

3.4. Kiểm tra và xác minh tài liệu

Để đảm bảo độ chính xác, bạn cần kiểm tra và xác minh tài liệu. Thực hiện review chéo (Peer Review), nơi các kỹ sư khác kiểm tra tính chính xác và đầy đủ của tài liệu. Điều này giúp đảm bảo tài liệu phù hợp với hệ thống thực tế, tránh những sai lệch không đáng có.

3.5. Lưu trữ và phân phối an toàn

Cuối cùng, tài liệu cần được lưu trữ và phân phối an toàn. Hãy lưu trữ tập trung để mọi người dễ dàng truy cập. Phân quyền truy cập chặt chẽ để đảm bảo bảo mật thông tin. Ngoài ra, việc sao lưu định kỳ là bắt buộc để tránh mất mát dữ liệu quý giá.

4. Thách Thức Khi Ghi Tài Liệu Hệ Thống PLC Và Giải Pháp

Mặc dù quan trọng, việc ghi tài liệu hệ thống PLC thường đối mặt với nhiều thách thức.

4.1. Thiếu thời gian và nguồn lực

Thiếu thời gian và nguồn lực là thách thức phổ biến, bởi vì việc ghi tài liệu thường bị coi nhẹ và tốn kém thời gian. Giải pháp là ưu tiên tài liệu hóa trong kế hoạch dự án ngay từ đầu và phân bổ ngân sách thích đáng cho hoạt động này, thay vì xem nó là công việc phát sinh.

4.2. Thiếu quy chuẩn và tính nhất quán

Thiếu quy chuẩn và tính nhất quán dẫn đến việc mỗi người ghi một kiểu, gây khó đọc và khó hiểu cho người khác. Giải pháp là xây dựng và áp dụng bộ tiêu chuẩn ghi tài liệu nội bộ rõ ràng, đảm bảo mọi tài liệu đều tuân thủ một định dạng và cấu trúc thống nhất.

4.3. Cập nhật tài liệu khi có thay đổi

Cập nhật tài liệu khi có thay đổi là một thách thức lớn, vì hệ thống thường xuyên được sửa đổi, và việc cập nhật tài liệu kịp thời là khó khăn. Giải pháp là tích hợp quy trình cập nhật tài liệu vào quy trình quản lý thay đổi (Change Management) của doanh nghiệp, đảm bảo mọi thay đổi đều được ghi lại.

4.4. Thiếu công cụ hỗ trợ

Thiếu công cụ hỗ trợ khiến việc ghi tài liệu thủ công tốn công sức và dễ sai sót. Giải pháp là đầu tư vào phần mềm chuyên dụng (CAD điện, quản lý tài liệu) và tìm cách tự động hóa một phần quy trình ghi tài liệu, giảm bớt gánh nặng cho kỹ sư.

4.5. Thiếu nhận thức về tầm quan trọng

Thiếu nhận thức về tầm quan trọng của tài liệu hóa là nguyên nhân gốc rễ, khiến kỹ sư chỉ tập trung vào việc lập trình và bỏ qua tài liệu. Giải pháp là tổ chức đào tạo nâng cao nhận thức cho toàn bộ đội ngũ, và đưa ghi tài liệu vào KPI (Chỉ số hiệu suất chính) của từng kỹ sư để khuyến khích thực hiện.

5. Kết Luận

Việc ghi tài liệu hệ thống PLC không chỉ là một công việc kỹ thuật mà là một tài sản chiến lược, nền tảng cho hiệu suất, an toàn và quản lý bền vững trong môi trường sản xuất. Một quy trình chuẩn mực không chỉ giúp phát hiện và khắc phục lỗi nhanh chóng mà còn tạo điều kiện cho việc nâng cấp và mở rộng hệ thống một cách hiệu quả. Các doanh nghiệp cần coi việc đầu tư vào tài liệu hóa ngay từ đầu là một phần không thể thiếu của mọi dự án tự động hóa.

Một hệ thống PLC được tài liệu hóa tốt là chìa khóa để khai thác tối đa tiềm năng của Công nghiệp 4.0, đảm bảo sự bền vững và phát triển lâu dài của nhà máy thông minh trong tương lai.
