Cấu hình và Kết nối mạng PLC: Hướng dẫn Toàn diện cho Sản xuất Công nghiệp

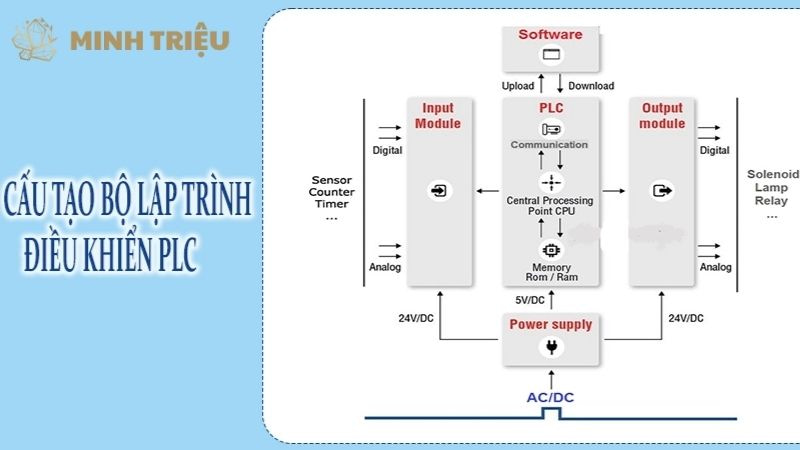

Tối ưu hóa sản xuất công nghiệp hiện đại cần sự tích hợp công nghệ hiệu quả, trong đó PLC giữ vai trò trung tâm trong điều phối và điều khiển hệ thống. Bài viết sẽ làm rõ các khía cạnh cấu hình, kết nối mạng PLC, từ các loại mạng phổ biến, quy trình thiết lập đến ứng dụng thực tiễn và xu hướng tương lai.

1. Các Loại Kết Nối Mạng PLC Phổ Biến

1.1. Ethernet/IP (Industrial Ethernet)

Ethernet/IP là một giao thức mạng công nghiệp dựa trên nền tảng Ethernet tiêu chuẩn, đã trở thành lựa chọn hàng đầu nhờ khả năng truyền dữ liệu tốc độ cao và khả năng mở rộng vượt trội, rất phù hợp cho các hệ thống tự động hóa phức tạp. Giao thức này sử dụng cáp Ethernet tiêu chuẩn, kết nối thông qua các switch công nghiệp chuyên dụng và yêu cầu module giao tiếp Ethernet tích hợp trong PLC để thiết lập liên lạc.

Chẳng hạn trong một hệ thống điển hình, PLC Siemens S7-1500 có thể giao tiếp liền mạch với HMI (Human-Machine Interface) và hệ thống SCADA (Supervisory Control and Data Acquisition) thông qua Profinet, một biến thể của Ethernet công nghiệp, cho phép giám sát và điều khiển tập trung quy trình sản xuất.

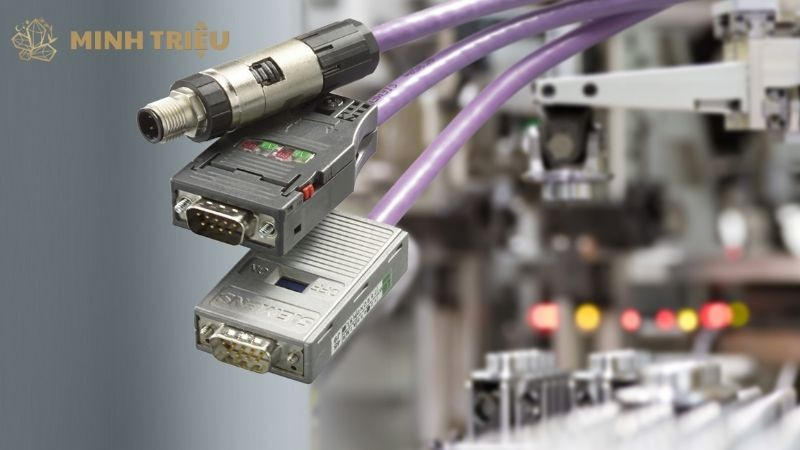

1.2. Profibus

Profibus là một tiêu chuẩn truyền thông fieldbus mạnh mẽ, được biết đến với tốc độ và độ tin cậy cao, lý tưởng cho các ứng dụng yêu cầu truyền thông theo thời gian thực trong các hệ thống lớn. Profibus được chia thành hai loại chính:

• Profibus DP (Decentralized Peripherals), tập trung vào truyền thông tốc độ cao giữa bộ điều khiển và các thiết bị ngoại vi phi tập trung như cảm biến và bộ truyền động
• Profibus PA (Process Automation), được thiết kế đặc biệt cho các ứng dụng tự động hóa quy trình trong môi trường nguy hiểm, hỗ trợ cấp nguồn qua đường dây và truyền thông an toàn. Để thiết lập mạng Profibus, người dùng cần sử dụng cáp Profibus chuyên dụng, các đầu nối thích hợp và cấu hình vai trò master/slave cho các thiết bị trong mạng.

1.3. Modbus (RTU/TCP)

Modbus, với sự đơn giản và dễ triển khai, là một giao thức truyền thông lâu đời nhưng vẫn rất phổ biến, đặc biệt trong việc kết nối các thiết bị cũ hơn hoặc xây dựng hệ thống tự động hóa quy mô nhỏ. Modbus tồn tại ở hai dạng chính: Modbus RTU (Remote Terminal Unit) và Modbus TCP (Transmission Control Protocol).

Modbus RTU là một giao thức nối tiếp, thường chạy trên chuẩn RS-485, lý tưởng cho các kết nối điểm-điểm hoặc đa điểm với khoảng cách tương đối ngắn. Ngược lại, Modbus TCP hoạt động trên nền tảng TCP/IP của Ethernet, cho phép truyền thông qua mạng máy tính tiêu chuẩn, mở rộng phạm vi và khả năng kết nối.

1.4. CANopen/DeviceNet

CANopen và DeviceNet là các giao thức mạng được phát triển dựa trên CAN bus (Controller Area Network), đặc biệt phù hợp cho các ứng dụng đòi hỏi điều khiển chuyển động chính xác và đồng bộ hóa cao, như trong các hệ thống robot và máy công cụ. CANopen tập trung vào việc quản lý các thiết bị và ứng dụng, trong khi DeviceNet chủ yếu được sử dụng để kết nối các thiết bị cấp thấp như cảm biến và bộ truyền động.

1.5. So sánh các loại kết nối

Để đưa ra lựa chọn phù hợp nhất cho từng ứng dụng, việc so sánh các đặc điểm nổi bật của từng loại kết nối mạng công nghiệp là rất cần thiết.

Loại Kết Nối	Ưu Điểm Nổi Bật	Nhược Điểm Tiềm Ẩn	Ứng Dụng Phù Hợp
Ethernet/IP	Tốc độ cao, khả năng mở rộng, tích hợp IoT	Chi phí ban đầu cao hơn, yêu cầu kiến thức mạng	Tự động hóa nhà máy, tích hợp SCADA/MES, Công nghiệp 4.0
Profibus	Độ tin cậy cao, thời gian thực, đã được kiểm chứng	Cần cáp và đầu nối chuyên dụng, phức tạp hơn với các thiết bị cũ	Điều khiển quy trình, hệ thống lớn, môi trường khắc nghiệt
Modbus (RTU/TCP)	Đơn giản, chi phí thấp, phổ biến	Tốc độ hạn chế (RTU), ít tính năng nâng cao	Kết nối thiết bị cũ, hệ thống nhỏ, HVAC
CANopen/DeviceNet	Đồng bộ hóa cao, hiệu quả cho điều khiển chuyển động	Giới hạn về băng thông và số lượng nút	Robot, máy công cụ, ô tô

2. Quy Trình Cấu Hình Mạng PLC

2.1. Lựa chọn phần mềm lập trình và cấu hình

Để cấu hình hiệu quả mạng PLC, việc lựa chọn phần mềm lập trình và cấu hình phù hợp với hãng PLC là bước khởi đầu thiết yếu, đảm bảo tương thích và tối ưu hóa quá trình thiết lập. Mỗi nhà sản xuất PLC thường cung cấp bộ công cụ phần mềm riêng; ví dụ, TIA Portal được sử dụng cho PLC Siemens, GX Works cho PLC Mitsubishi, và Studio 5000 cho PLC Rockwell Automation.

2.2. Các bước cấu hình cơ bản

Thực hiện theo các bước cấu hình cơ bản sẽ đảm bảo thiết lập mạng PLC chính xác và hoạt động ổn định.

• Xác định địa chỉ IP/địa chỉ mạng: Việc gán một địa chỉ IP hoặc địa chỉ mạng duy nhất cho mỗi thiết bị trong mạng là cực kỳ quan trọng, giúp các thiết bị nhận diện và giao tiếp chính xác với nhau.
• Cấu hình thông số giao tiếp: Đối với các giao thức nối tiếp như Modbus RTU, người dùng cần cấu hình các thông số giao tiếp như baud rate, parity và stop bits để đảm bảo dữ liệu được truyền nhận đồng bộ.
• Thêm và cấu hình các thiết bị I/O và module giao tiếp: Trong phần mềm lập trình, kỹ sư cần khai báo và gán địa chỉ logic cho tất cả các module I/O (Input/Output) và module giao tiếp mạng đã được kết nối vật lý với PLC.
• Cấu hình Master/Slave (đối với Profibus, Modbus RTU): Trong một số giao thức, cần xác định rõ vai trò master (thiết bị chủ động yêu cầu dữ liệu) và slave (thiết bị phản hồi yêu cầu dữ liệu) cho các thiết bị trong mạng để thiết lập luồng truyền thông chính xác.
• Kiểm tra kết nối và khắc phục sự cố ban đầu: Sau khi cấu hình, sử dụng các công cụ chẩn đoán tích hợp trong phần mềm để kiểm tra kết nối, đảm bảo tất cả các thiết bị đều được nhận diện và truyền thông thành công, đồng thời xử lý các lỗi phát sinh ban đầu.

2.3. Thiết lập bảo mật mạng PLC

Thiết lập bảo mật mạng PLC là vô cùng quan trọng trong môi trường công nghiệp, đặc biệt khi các mối đe dọa an ninh mạng ngày càng gia tăng. Các biện pháp bảo mật cơ bản bao gồm: thay đổi mật khẩu mặc định của thiết bị, giới hạn quyền truy cập vào PLC và mạng công nghiệp, và xem xét việc sử dụng VPN (Virtual Private Network) cho các kết nối từ xa để đảm bảo an toàn dữ liệu.

3. Thực Tiễn cấu hình và kết nối mạng PLC trong Sản Xuất

3.1. Thiết kế mạng

Thiết kế mạng phù hợp là yếu tố quyết định hiệu quả và độ bền của hệ thống mạng PLC trong môi trường sản xuất. Các cấu trúc mạng phổ biến bao gồm:

• Mạng hình sao (Star network): Tất cả các thiết bị kết nối về một điểm trung tâm (thường là một switch công nghiệp). Ưu điểm: dễ dàng mở rộng và khắc phục lỗi khi một nhánh bị ngắt kết nối.
• Mạng vòng (Ring network): Các thiết bị được kết nối thành một vòng kín. Ưu điểm: khả năng chịu lỗi cao hơn (khi một điểm bị ngắt, dữ liệu vẫn có thể truyền theo chiều ngược lại).
• Mạng bus (Bus network): Tất cả các thiết bị kết nối vào một đường truyền chung. Ưu điểm: đơn giản, chi phí thấp; nhược điểm: dễ bị lỗi nếu đường truyền chính gặp sự cố.

Việc sử dụng switch và router công nghiệp là cần thiết để phân đoạn mạng, quản lý lưu lượng và tăng cường bảo mật. Ngoài ra, đi dây và bảo vệ cáp đúng cách, bao gồm việc sử dụng cáp được bọc giáp và đi trong ống dẫn, giúp giảm thiểu nhiễu điện từ và đảm bảo độ bền của hệ thống trong môi trường công nghiệp khắc nghiệt.

3.2. Tích hợp PLC với các hệ thống cấp cao hơn

Tích hợp PLC với các hệ thống cấp cao hơn là yếu tố then chốt để xây dựng một hệ thống tự động hóa toàn diện và thông minh.

• SCADA (Supervisory Control and Data Acquisition): PLC đóng vai trò cung cấp dữ liệu từ các cảm biến và trạng thái thiết bị lên hệ thống SCADA, cho phép người vận hành giám sát trực quan toàn bộ quy trình sản xuất, thu thập dữ liệu lịch sử và thực hiện các lệnh điều khiển từ xa.
• MES (Manufacturing Execution System): PLC cung cấp dữ liệu sản xuất theo thời gian thực (như số lượng sản phẩm, thời gian chu kỳ, lỗi sản xuất) cho hệ thống MES, hỗ trợ quản lý đơn hàng, theo dõi tiến độ sản xuất và tối ưu hóa hiệu quả hoạt động.
• Cloud và IoT công nghiệp: Khả năng kết nối PLC với các nền tảng đám mây và triển khai IoT công nghiệp mở ra cánh cửa cho việc phân tích dữ liệu chuyên sâu, bảo trì dự đoán, và tối ưu hóa quy trình sản xuất dựa trên dữ liệu lớn.

3.3. Các vấn đề thường gặp và cách khắc phục

Trong quá trình triển khai và vận hành mạng PLC, một số vấn đề phổ biến có thể phát sinh, yêu cầu kỹ năng chẩn đoán và khắc phục nhanh chóng.

• Không nhận dạng được thiết bị: Thường do địa chỉ sai, cáp bị lỗi hoặc cấu hình phần mềm không chính xác. Kiểm tra lại địa chỉ IP, kết nối vật lý và cài đặt driver.
• Lỗi truyền thông (checksum error, time-out): Nguyên nhân có thể do nhiễu, tốc độ baud không khớp hoặc đường truyền kém. Kiểm tra cáp, cài đặt tốc độ truyền và chất lượng tín hiệu.
• Nhiễu điện từ: Gây ra bởi các thiết bị công suất lớn, động cơ. Sử dụng cáp bọc giáp, nối đất đúng cách, và đặt thiết bị tránh xa nguồn gây nhiễu.
• Xung đột địa chỉ IP: Hai hoặc nhiều thiết bị có cùng địa chỉ IP. Đảm bảo mỗi thiết bị có một địa chỉ IP duy nhất trong mạng.
• Mất kết nối định kỳ: Có thể do lỗi phần cứng, cáp bị hỏng hoặc cấu hình không ổn định. Kiểm tra nhật ký lỗi, tình trạng cáp và các thiết lập cấu hình.

4. Tương Lai của Kết Nối Mạng PLC

Tương lai của kết nối mạng PLC hứa hẹn những bước đột phá mạnh mẽ, định hình lại cách thức các hệ thống tự động hóa vận hành.

• Mạng 5G và PLC không dây: Sự xuất hiện của mạng 5G mở ra tiềm năng lớn cho PLC không dây, mang lại tốc độ cao, độ trễ cực thấp và khả năng kết nối linh hoạt, đặc biệt trong các ứng dụng robot di động và tự động hóa kho bãi. Tuy nhiên, thách thức về bảo mật và độ ổn định trong môi trường công nghiệp vẫn cần được giải quyết.
• TSN (Time-Sensitive Networking): TSN là một bộ tiêu chuẩn Ethernet mới nhằm cải thiện độ tin cậy và đồng bộ hóa trong mạng công nghiệp, đảm bảo truyền dữ liệu theo thời gian thực với độ chính xác cao, rất quan trọng cho các ứng dụng điều khiển chuyển động và tự động hóa chính xác.
• Edge Computing: Xu hướng Edge Computing cho phép xử lý dữ liệu ngay tại biên mạng, gần nguồn phát sinh dữ liệu (như PLC và cảm biến), giúp giảm độ trễ đáng kể và tối ưu hóa băng thông, đồng thời tăng cường khả năng phản ứng của hệ thống.
• Bảo mật mạng công nghiệp (OT Security): Với sự gia tăng của các cuộc tấn công mạng nhằm vào hệ thống kiểm soát công nghiệp, bảo mật OT (Operational Technology) đang trở thành một lĩnh vực trọng tâm, đòi hỏi các giải pháp bảo mật toàn diện để bảo vệ mạng PLC và cơ sở hạ tầng quan trọng.

5. Kết Luận

Hiểu rõ và triển khai đúng cách cấu hình và kết nối mạng PLC là yếu tố then chốt cho sự thành công của bất kỳ hệ thống tự động hóa nào trong sản xuất công nghiệp hiện đại. Từ việc lựa chọn giao thức phù hợp đến việc thiết lập bảo mật vững chắc, mỗi bước đều đóng góp vào hiệu suất, độ tin cậy và khả năng mở rộng của hệ thống. Các kỹ sư và nhà quản lý cần liên tục đầu tư vào kiến thức chuyên môn, áp dụng công nghệ mới và tăng cường bảo mật mạng để đối phó với những thách thức và tận dụng tối đa cơ hội mà Công nghiệp 4.0 mang lại.

6. Hỏi & Đáp (FAQ) về cấu hình và kết nối mạng PLC

6.1. PLC của hãng A có kết nối được với PLC của hãng B không?

Có, PLC của các hãng khác nhau có thể kết nối với nhau thông qua các giao thức truyền thông chung như Modbus TCP hoặc OPC UA, hoặc bằng cách sử dụng các cổng giao tiếp chuyên biệt.

6.2. Làm thế nào để bảo vệ mạng PLC khỏi tấn công mạng?

Để bảo vệ mạng PLC khỏi tấn công mạng, bạn nên áp dụng các biện pháp như phân đoạn mạng, sử dụng firewall, thiết lập mật khẩu mạnh, cập nhật phần mềm thường xuyên, và triển khai các giải pháp bảo mật OT chuyên dụng.

6.3. Nên chọn loại kết nối nào cho ứng dụng của tôi?

Việc lựa chọn loại kết nối phụ thuộc vào nhiều yếu tố như yêu cầu về tốc độ, khoảng cách truyền tải, số lượng thiết bị cần kết nối, môi trường hoạt động và ngân sách đầu tư. Ví dụ, Ethernet/IP phù hợp cho tốc độ cao và tích hợp IoT, trong khi Modbus RTU có thể đủ cho các ứng dụng đơn giản và chi phí thấp.

6.4. Có cần phải có kiến thức về IT để cấu hình mạng PLC không?

Mặc dù kiến thức về IT (đặc biệt là về mạng) sẽ rất hữu ích, nhưng nhiều phần mềm cấu hình PLC hiện đại đã đơn giản hóa quá trình, giúp kỹ sư tự động hóa có thể thực hiện cấu hình mà không cần là chuyên gia IT sâu rộng.
