Kiến Trúc Lớp của IIoT: Xây Dựng Nền Tảng Smart Factory cho Sản xuất Công nghiệp

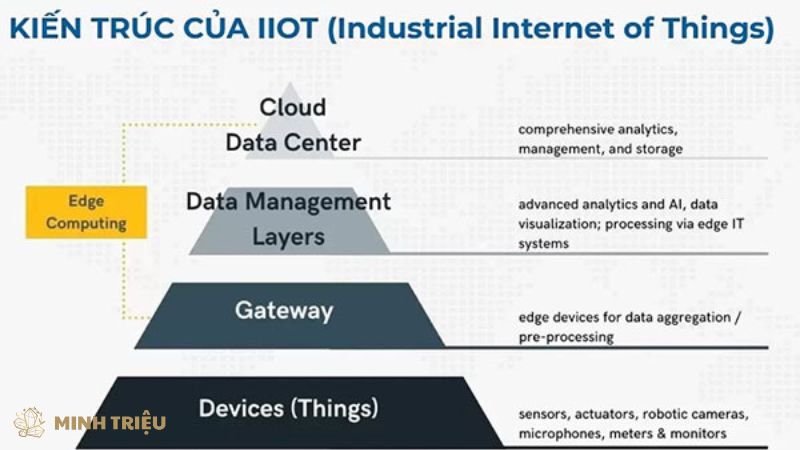

Kiến trúc lớp của IIoT thực sự là mô hình phân cấp giúp tổ chức và chuẩn hóa các thành phần của IoT công nghiệp (IIoT), kéo dài từ cảm biến tại sàn nhà máy đến ứng dụng doanh nghiệp cấp cao nhất. Mô hình kiến trúc lớp này mô tả rõ ràng dòng chảy của Dữ liệu toàn vẹn và thông tin điều khiển, xác định vai trò và chức năng của mỗi thành phần trong hệ sinh thái Smart Factory. Việc phân lớp rõ ràng này giúp các nhà sản xuất thiết kế, triển khai, và quản lý các hệ thống phức tạp một cách có trật tự và bền vững, đảm bảo tính mở và khả năng mở rộng cho các dự án Chuyển đổi Số. Bài viết này sẽ tiến hành phân tích chuyên sâu mô hình 4 lớp điển hình của IIoT.

1. Lớp 1 Lớp Thiết bị (Device/Perception Layer)

Lớp Thiết bị đảm nhận vai trò tối quan trọng là thu thập Dữ liệu toàn vẹn trực tiếp từ môi trường sản xuất công nghiệp thông qua Cảm biến và thiết bị truyền động. Lớp vật lý này thực sự bao gồm tất cả các thiết bị cuối trên sàn nhà máy, cụ thể là các Cảm biến nhiệt độ, áp suất, rung động, và độ ẩm, cùng với thiết bị truyền động như van và motor có khả năng nhận lệnh điều khiển. Các thành phần của lớp này thực hiện nhiệm vụ biến đổi các thông số vật lý từ hệ thống OT thành tín hiệu số để xử lý, tạo ra nguồn dữ liệu thô quan trọng cho các lớp cao hơn.

Legacy Systems cũ cũng được tích hợp vào lớp này thông qua các Gateway công nghiệp chuyên dụng, chuyển đổi giao thức độc quyền sang các chuẩn mở như MQTT hoặc OPC UA. Khả năng thu thập dữ liệu toàn vẹn trên quy mô lớn là yếu tố quyết định tính hiệu quả của Bảo trì Dự đoán (PdM) và các ứng dụng AI in Automation khác trong Smart Factory. Thách thức Tích hợp hệ thống lớn thực sự tồn tại khi cần kết nối các Legacy Systems đa dạng về giao thức và chuẩn kết nối vào mô hình IIoT thống nhất.

Các nhà sản xuất phải đối mặt với sự phức tạp của việc chuẩn hóa dữ liệu từ thiết bị sử dụng các chuẩn công nghiệp cũ khác nhau, tạo ra một rào cản kỹ thuật đáng kể. Gateway và các bộ chuyển đổi giao thức đóng vai trò là cầu nối thiết yếu, nhưng việc cấu hình và duy trì chúng thực sự đòi hỏi sự Đầu tư (Investment) đáng kể về thời gian và nguồn lực chuyên môn.

Độ tin cậy (Reliability) của lớp này là bắt buộc, vì bất kỳ lỗi nào cũng sẽ dẫn đến mất mát Dữ liệu toàn vẹn hoặc dữ liệu không chính xác, ảnh hưởng trực tiếp đến các quyết định tự động ở các lớp trên. Việc lựa chọn Cảm biến phù hợp có khả năng chịu đựng môi trường sản xuất công nghiệp khắc nghiệt cũng là một yếu tố quan trọng đảm bảo tính bền vững của hệ thống.

2. Lớp 2 Lớp Mạng lưới và Edge (Network & Edge Computing Layer)

Lớp Mạng lưới đảm bảo việc truyền tải Dữ liệu toàn vẹn một cách an toàn, liên tục, và độ trễ thấp (Low Latency) từ Lớp Thiết bị đến Lớp Xử lý Dữ liệu ở cấp độ cao hơn. Đây là tuyến hậu cần kỹ thuật số của Smart Factory, bao gồm cả cơ sở hạ tầng mạng vật lý và các giao thức truyền thông chuyên biệt cho môi trường sản xuất công nghiệp. Việc lựa chọn công nghệ mạng phải được tối ưu hóa để đáp ứng yêu cầu khắt khe về Low Latency của hệ thống OT, đặc biệt là trong các ứng dụng vòng lặp phản hồi nhanh hoặc robot điều khiển chính xác.

Private 5G Networks đang nổi lên như một giải pháp vượt trội nhờ khả năng cung cấp băng thông siêu rộng và độ trễ rất thấp, thay thế các chuẩn cũ như Wi-Fi Công nghiệp và Ethernet có dây ở một số khu vực linh hoạt. Các giao thức IIoT như OPC UA và MQTT thực hiện vai trò chuẩn hóa cách thức dữ liệu được đóng gói và gửi đi, đảm bảo khả năng Tích hợp hệ thống giữa các nhà cung cấp khác nhau.

Edge Computing là thành phần thiết yếu của Lớp Mạng lưới, thực hiện việc xử lý dữ liệu cục bộ tại The Edge trước khi gửi lên Cloud để phân tích chuyên sâu. Sự cần thiết của Edge Computing xuất phát từ yêu cầu phải có thời gian phản hồi tức thời cho các ứng dụng điều khiển và an toàn, nơi độ trễ của đường truyền Cloud không thể chấp nhận được. Máy tính Edge có khả năng lọc bỏ Dữ liệu toàn vẹn dư thừa, chỉ gửi các thông tin cần thiết hoặc các cảnh báo lên Cloud, giúp tối ưu hóa chi phí băng thông và lưu trữ.

Edge Computing cũng là nền tảng cho việc triển khai các mô hình Machine Learning nhỏ và nhanh ngay tại sàn nhà máy, cho phép các ứng dụng AI in Automation như kiểm tra chất lượng bằng thị giác máy tính thực hiện quá trình ra quyết định trong thời gian thực. Bảo mật Mạng lưới ở lớp này đòi hỏi việc phân đoạn mạng nghiêm ngặt và áp dụng các biện pháp bảo vệ chống lại các mối đe dọa từ bên ngoài và bên trong, đặc biệt là giữa mạng OT và IT.

Bảng 1: So sánh vai trò của Cloud và Edge trong Kiến trúc IIoT

Đặc điểm	Edge Computing (Lớp 2)	Cloud Computing (Lớp 3)
Vị trí Xử lý	The Edge (Gần thiết bị)	Trung tâm Dữ liệu (Xa thiết bị)
Độ trễ (Latency)	Rất thấp (Low Latency)	Cao (Phụ thuộc vào mạng)
Loại Dữ liệu	Dữ liệu thô thời gian thực, Dữ liệu toàn vẹn lọc	Big Data lịch sử, Dữ liệu đã được tổng hợp
Chức năng Chính	Xử lý tức thời, Điều khiển vòng lặp kín, Lọc dữ liệu	Phân tích phức tạp Machine Learning, Lưu trữ dài hạn, Digital Twin
Ứng dụng	AI in Automation tức thời, An toàn, Kiểm soát robot	Bảo trì Dự đoán (PdM) chiến lược, Tối ưu hóa Chu trình Sản xuất toàn bộ

3. Lớp 3 Lớp Xử lý Dữ liệu (Data Processing/Platform Layer)

Lớp Xử lý Dữ liệu chứa Nền tảng IIoT cốt lõi và các dịch vụ Cloud hoặc on-premise, thực hiện việc lưu trữ và phân tích chuyên sâu Dữ liệu toàn vẹn đến từ Lớp Mạng lưới. Đây là trung tâm trí tuệ của Kiến trúc lớp của IIoT, nơi dữ liệu thô được chuyển đổi thành thông tin có giá trị để ra quyết định. Nền tảng IIoT cung cấp các tính năng cơ bản như Quản lý Thay đổi dữ liệu theo chuỗi thời gian, chuyển đổi định dạng và chuẩn hóa từ các Legacy Systems khác nhau, và tạo mô hình dữ liệu thống nhất.

Các nền tảng này thực sự tích hợp chặt chẽ với các công cụ Big Data và Trí tuệ Nhân tạo tiên tiến, tạo điều kiện cho việc huấn luyện các mô hình Machine Learning đòi hỏi nguồn dữ liệu khổng lồ và sức mạnh tính toán cao. Trí tuệ Nhân tạo và các thuật toán Machine Learning được triển khai ở lớp này, thực hiện phân tích phức tạp như Bảo trì Dự đoán (PdM) và tối ưu hóa Chu trình Sản xuất một cách chiến lược.

Các mô hình AI này phân tích mối quan hệ đa biến trong dữ liệu lịch sử và thời gian thực, dự đoán các mối nguy sự cố của Legacy Systems hoặc xác định các thiết lập vận hành tối ưu nhằm tối đa hóa OEE (Overall Equipment Effectiveness). Lớp Xử lý Dữ liệu cũng áp dụng các quy tắc bảo mật chuyên sâu nhằm đảm bảo Tuân thủ Quy định (Regulatory Compliance), bao gồm việc mã hóa dữ liệu khi nghỉ và khi truyền, cũng như quản lý quyền truy cập người dùng theo nguyên tắc Zero Trust. Độ tin cậy của hệ thống lớp này là cơ sở để toàn bộ Smart Factory vận hành một cách tự chủ, bởi vì bất kỳ sự cố nào cũng sẽ làm gián đoạn khả năng ra quyết định thông minh của doanh nghiệp.

4. Lớp 4 Lớp Ứng dụng và Dịch vụ (Application/Business Layer)

Lớp Ứng dụng đại diện cho giao diện người dùng và các ứng dụng tác vụ cung cấp các thông tin thông minh cho nhân viên và các hệ thống doanh nghiệp cấp cao. Lớp này thực hiện nhiệm vụ biến kết quả phân tích phức tạp từ Lớp Xử lý Dữ liệu thành các hành động kinh doanh có thể thực thi được và có tầm ảnh hưởng chiến lược.

Các ứng dụng quan trọng như hệ thống MES (Manufacturing Execution Systems) và ERP (Enterprise Resource Planning) thực sự tích hợp dữ liệu thời gian thực của IIoT để hỗ trợ lập kế hoạch sản xuất, quản lý chuỗi cung ứng, và kiểm soát kho hàng. Digital Twin cũng là một ứng dụng cốt lõi ở lớp này, cung cấp mô hình mô phỏng ảo chính xác của tài sản hoặc dây chuyền, cho phép các nhà quản lý thử nghiệm các kịch bản vận hành trước khi triển khai trên thực tế.

Các công cụ Tăng cường Thực tế (AR) và phần mềm OEE (Overall Equipment Effectiveness) theo dõi hiệu suất đóng vai trò là cầu nối giữa thế giới số và nhân viên tại sàn nhà máy. Tăng cường Thực tế (AR) cung cấp hướng dẫn trực quan và dữ liệu thời gian thực cho kỹ thuật viên trong quá trình bảo trì Legacy Systems, giúp giảm sai sót và Thời gian chết (Downtime).

Phần mềm OEE theo dõi và trực quan hóa hiệu suất tổng thể của thiết bị, giúp đội ngũ vận hành nhận diện ngay lập tức các điểm nghẽn và các nguyên nhân gây lãng phí. Sự thành công của Lớp Ứng dụng thực sự quyết định mức độ hiệu quả của Chuyển đổi Số toàn diện, bởi vì lớp này liên kết Dữ liệu toàn vẹn từ Lớp Thiết bị với mục tiêu kinh doanh của doanh nghiệp và tạo ra giá trị tác động cuối cùng. Các ứng dụng này giúp doanh nghiệp tối ưu hóa chi phí, cải thiện chất lượng sản phẩm và nâng cao Độ tin cậy của toàn bộ chu trình sản xuất công nghiệp.

Bảng 2: Ví dụ về Ứng dụng IIoT tại Lớp Doanh nghiệp (Lớp 4)

Loại Ứng dụng	Mô tả Chức năng Cốt lõi	Tích hợp với Kiến trúc IIoT
Digital Twin	Mô phỏng (Simulation) hoạt động thời gian thực, thử nghiệm kịch bản vận hành trên mô hình ảo.	Sử dụng Dữ liệu toàn vẹn từ Lớp 3, gửi lệnh điều khiển ngược trở lại Lớp 2.
Hệ thống MES/ERP	Quản lý đơn hàng, lập kế hoạch sản xuất, và kiểm soát chất lượng dựa trên dữ liệu thời gian thực.	Tiếp nhận thông tin về OEE, Tỷ lệ Lỗi (Defect Rate) từ Lớp 3 để ra quyết định kinh doanh.
Tăng cường Thực tế (AR) Viewer	Cung cấp hướng dẫn bảo trì trực quan và dữ liệu thiết bị cho kỹ thuật viên tại chỗ.	Nhận dữ liệu về tình trạng sức khỏe thiết bị từ Bảo trì Dự đoán (PdM) ở Lớp 3.
Quản lý Tài sản (Asset Management) Platform	Theo dõi vị trí, tình trạng, và lịch sử bảo trì của tài sản Legacy Systems và mới.	Sử dụng dữ liệu vị trí từ Lớp 1 và kết quả PdM từ Lớp 3.

5. Kết luận

Kiến trúc lớp của IIoT thực sự là cơ sở lý thuyết và kỹ thuật để triển khai Smart Factory, giúp doanh nghiệp phân tách trách nhiệm và quản lý tính phức tạp của hệ thống lớn một cách hiệu quả. Sự thành công của một triển khai IIoT thực sự phụ thuộc vào khả năng Tích hợp hệ thống liền mạch giữa bốn lớp này, đảm bảo rằng Dữ liệu toàn vẹn có thể di chuyển tự do và an toàn từ Legacy Systems đến các ứng dụng doanh nghiệp cấp cao. Các nhà sản xuất cần Đầu tư vào các công nghệ Edge Computing và Private 5G Networks để giải quyết yêu cầu về Low Latency ở Lớp Mạng lưới, tạo điều kiện cho các ứng dụng AI in Automation thời gian thực có thể hoạt động một cách đáng tin cậy.
