Giao thức Modbus TCP/IP: Xương sống kết nối thiết bị trường trong Kỷ nguyên IIoT

Giao thức Modbus TCP/IP đại diện cho tiêu chuẩn truyền thông công nghiệp phổ biến và lâu đời nhất, là cầu nối không thể thiếu để kết nối các thiết bị cấp trường như PLC, cảm biến, và HMI trong môi trường sản xuất. Được phát triển ban đầu bởi Modicon vào năm 1979, Modbus đã chuyển mình từ giao thức nối tiếp (serial) sang giao thức dựa trên TCP/IP để đáp ứng yêu cầu của mạng Ethernet hiện đại. Modbus TCP/IP sử dụng TCP/IP để truyền tải dữ liệu, cho phép nó hoạt động trên mạng Ethernet tiêu chuẩn, từ đó mở rộng phạm vi ứng dụng vượt xa giới hạn vật lý của phiên bản Modbus RTU truyền thống.

Giao thức này cho phép Tích hợp OT/IT dễ dàng, biến dữ liệu thời gian thực từ tầng điều khiển trở nên sẵn có cho các hệ thống giám sát và quản lý cấp cao hơn. Bài viết này sẽ phân tích chi tiết cấu trúc, nguyên tắc hoạt động, vai trò chiến lược của Modbus TCP/IP trong IIoT công nghiệp, đặc biệt tập trung vào ưu điểm về Tính phổ biến và Độ đơn giản.

1. Modbus TCP/IP là gì? Tổng quan về nền tảng và kiến trúc cốt lõi

1.1. Lịch sử, Định nghĩa và Sự khác biệt với Modbus RTU

Modbus TCP/IP là một biến thể của giao thức Modbus gốc, được thiết kế để sử dụng lớp TCP/IP/Ethernet thay vì giao diện nối tiếp (RS-232/485) truyền thống. Modbus TCP/IP được phát triển để tận dụng tốc độ truyền tải cao, phạm vi hoạt động rộng, và cơ sở hạ tầng mạng Ethernet phổ biến đã có sẵn trong các doanh nghiệp, khắc phục nhược điểm về khoảng cách và tốc độ của giao tiếp nối tiếp. Sự khác biệt cốt lõi giữa Modbus TCP/IP và Modbus RTU nằm ở lớp vật lý và lớp truyền tải của mô hình OSI.

Modbus RTU sử dụng RS-485 làm lớp vật lý và định dạng dữ liệu nhị phân (binary) với kiểm tra CRC (Cyclic Redundancy Check) để phát hiện lỗi. Ngược lại, Modbus TCP/IP sử dụng Ethernet và gói tin TCP/IP, thay thế phần kiểm tra CRC bằng header TCP/IP và Modbus Application Protocol (MBAP) Header. Cuối cùng, Modbus TCP/IP sử dụng kiến trúc Client/Server (hiện đại hơn), trong khi Modbus RTU sử dụng kiến trúc Master/Slave.

1.2. Cấu trúc Bản tin và Hoạt động trên TCP/IP

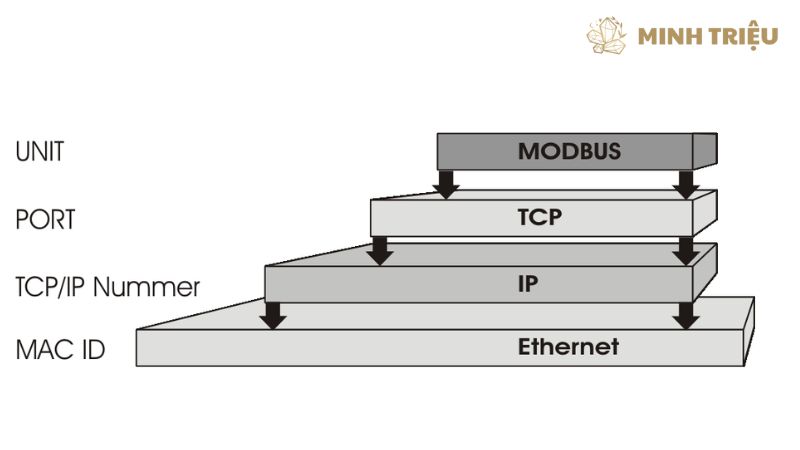

Cấu trúc bản tin của Modbus TCP/IP bổ sung một MBAP Header vào đơn vị dữ liệu Modbus PDU gốc, loại bỏ trường địa chỉ Slave vì thông tin định tuyến đã được xử lý bởi TCP/IP. MBAP Header bao gồm Transaction Identifier (một số 16-bit dùng để khớp các yêu cầu và phản hồi, đảm bảo tính đồng bộ), Protocol Identifier (luôn là 0 cho Modbus), Length Field (chiều dài PDU), và Unit Identifier.

Unit Identifier đóng vai trò như địa chỉ Slave trong mạng Modbus RTU được “đóng gói” (encapsulated) qua gateway, cho phép Client định tuyến đến thiết bị Slave cụ thể nằm phía sau một Modbus Gateway. Modbus TCP/IP luôn sử dụng cổng TCP (Port) tiêu chuẩn 502 để thiết lập phiên giao tiếp tin cậy giữa Client và Server, đảm bảo các gói tin được gửi đi theo thứ tự và được xác nhận đã nhận (acknowledgement).

2. Nguyên tắc hoạt động và Mô hình dữ liệu

2.1. Mô hình Client/Server và Hoạt động của Port 502

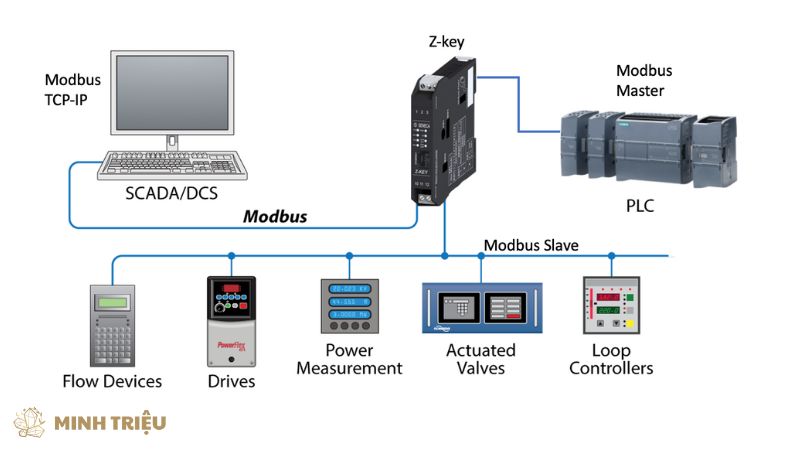

Modbus TCP/IP hoạt động theo mô hình Client/Server, trong đó Client (thường là hệ thống SCADA, HMI, hoặc phần mềm điều khiển) chủ động khởi tạo yêu cầu và Server (thường là PLC hoặc thiết bị trường) phản hồi yêu cầu đó. Cơ chế này bắt đầu khi Client thiết lập kết nối TCP với Server trên Port 502 trước khi trao đổi dữ liệu.

Nguyên tắc hoạt động là Client gửi một Modbus Request (bao gồm Function Code và địa chỉ dữ liệu) đến Server. Server xử lý request bằng cách đọc hoặc ghi vào Các loại thanh ghi Modbus tương ứng, rồi gửi lại Modbus Response (chứa dữ liệu hoặc xác nhận thao tác) hoặc thông báo lỗi (Exception) nếu không thực hiện được. Kiến trúc Client/Server mang lại tính tin cậy nhờ cơ chế kiểm soát luồng và kiểm tra lỗi tích hợp của giao thức TCP, giúp đảm bảo dữ liệu thời gian thực được truyền tải chính xác.

2.2. Mô hình Dữ liệu Đơn giản và Các Function Code chính

Mô hình dữ liệu của Modbus TCP/IP rất đơn giản và cố định, bao gồm bốn loại thanh ghi cơ bản, thường được sử dụng để Kết nối PLC và thiết bị I/O. Các loại thanh ghi Modbus bao gồm Coils (bit đọc/ghi, thường là đầu ra), Discrete Inputs (bit chỉ đọc, thường là đầu vào), Input Registers (Word chỉ đọc, thường là dữ liệu cảm biến), và Holding Registers (Word đọc/ghi, thường là các tham số cấu hình hoặc giá trị đặt).

Function Code xác định loại thao tác mà Client muốn thực hiện (ví dụ: đọc, ghi, hoặc ghi nhiều thanh ghi) và là thành phần bắt buộc trong Modbus PDU. Function Code 03 (Read Holding Registers) và Function Code 04 (Read Input Registers) là các lệnh đọc phổ biến nhất, được dùng để thu thập thông tin thời gian thực từ PLC và cảm biến.

Bảng 1: Các Function Code Modbus phổ biến và Mô hình Dữ liệu

Function Code (Hex)	Tên Lệnh	Loại Thanh ghi	Quyền Truy cập	Mô tả
01	Read Coils	Coils	Đọc/Ghi	Đọc trạng thái đầu ra số (Relays) trên PLC.
02	Read Discrete Inputs	Discrete Inputs	Chỉ Đọc	Đọc trạng thái đầu vào số từ Cảm biến.
03	Read Holding Registers	Holding Registers	Đọc/Ghi	Đọc các thanh ghi cấu hình chính hoặc giá trị đặt.
04	Read Input Registers	Input Registers	Chỉ Đọc	Đọc dữ liệu đo lường thời gian thực từ Module I/O.
05	Write Single Coil	Coils	Ghi	Thiết lập trạng thái một đầu ra số duy nhất.
10 (0x10)	Write Multiple Registers	Holding Registers	Ghi	Ghi đồng thời nhiều thanh ghi cấu hình.

3. Vai trò chiến lược của Modbus TCP/IP trong IIoT công nghiệp

3.1. Ưu điểm về Độ đơn giản và Tính phổ biến (Ubiquity)

Modbus TCP/IP vẫn giữ vị thế quan trọng trong IIoT công nghiệp nhờ vào tính phổ biến rộng rãi và sự đơn giản về mặt kỹ thuật không thể bị đánh bại. Tính phổ biến đảm bảo rằng hầu hết các thiết bị OT mới và cũ (từ PLC của các hãng lớn, đồng hồ đo lường, đến bộ điều khiển nhiệt độ) đều hỗ trợ giao thức này, làm cho nó trở thành lựa chọn mặc định cho kết nối cấp thấp.

Độ đơn giản giúp việc tích hợp nhanh chóng, giảm đáng kể thời gian và chi phí phát triển, cho phép các kỹ sư tự động hóa dễ dàng hiểu, cấu hình và khắc phục sự cố chỉ với một bộ công cụ tiêu chuẩn. Do đó, Modbus TCP/IP tạo điều kiện cho việc tích hợp OT/IT bằng cách sử dụng cơ sở hạ tầng mạng Ethernet có sẵn trong văn phòng, cho phép các máy tính văn phòng truy cập dữ liệu PLC mà không cần phần cứng giao tiếp chuyên dụng và phức tạp.

3.2. Tích hợp Dữ liệu từ Tầng Thiết bị lên Hệ thống MES/SCADA

Modbus TCP/IP đóng vai trò là lớp truy cập dữ liệu cơ sở cho các hệ thống giám sát và quản lý cấp cao hơn, tạo ra nền tảng cho Vertical Integration (tích hợp dọc). Các hệ thống SCADA/MES thường sử dụng Modbus TCP/IP để lấy dữ liệu thời gian thực từ PLC và thiết bị trường. Tốc độ và độ tin cậy của TCP đảm bảo rằng dữ liệu được thu thập một cách kịp thời, cần thiết cho việc hiển thị trạng thái vận hành và cảnh báo.

Sự Tích hợp OT/IT được thúc đẩy khi Modbus TCP/IP Gateway chuyển đổi dữ liệu Modbus RTU/ASCII sang Ethernet, cho phép truyền tải dữ liệu trên mạng lưới doanh nghiệp. Dữ liệu Modbus TCP/IP thường được sử dụng làm đầu vào cho các ứng dụng phân tích dữ liệu chuyên sâu, Bảo trì Dự đoán, và tối ưu hóa quy trình sản xuất trong Nhà máy thông minh (Smart Factory).

3.3. Vai trò của Modbus Gateway trong mở rộng IIoT

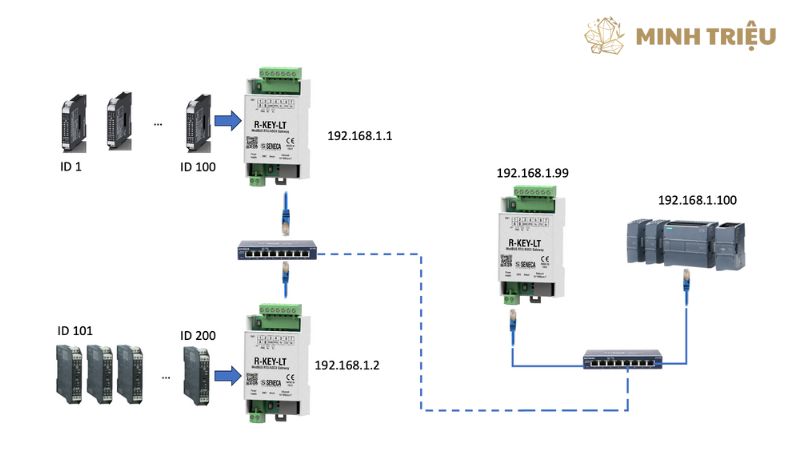

Modbus Gateway là thiết bị then chốt trong các triển khai IIoT vì nó cho phép kết nối các thiết bị Modbus RTU cũ với mạng TCP/IP hiện đại và các hệ thống Cloud. Gateway thực hiện chuyển đổi giao thức giữa Modbus Serial (RTU/ASCII) và Modbus TCP/IP bằng cách đóng gói (encapsulation) bản tin nối tiếp vào MBAP Header của TCP/IP, duy trì Unit Identifier để định vị Slave chính xác.

Việc sử dụng Gateway mở rộng vòng đời của các thiết bị OT legacy, giảm chi phí đầu tư lớn cho việc thay thế thiết bị trong quá trình chuyển đổi số. Điều này cho phép doanh nghiệp đạt được chi phí hiệu quả trong việc số hóa dữ liệu sản xuất, biến các máy móc cũ thành nguồn dữ liệu có giá trị cho các ứng dụng IIoT công nghiệp.

4. Thách thức, Hạn chế và Giải pháp Bảo mật công nghiệp

4.1. Các vấn đề về Bảo mật (Security) cố hữu

Bảo mật công nghiệp là thách thức lớn nhất của Modbus TCP/IP, bởi giao thức này được thiết kế vào những năm 70 và không có cơ chế bảo mật tích hợp, là một lỗ hổng nghiêm trọng trong môi trường IIoT công nghiệp. Modbus TCP/IP không bao gồm Xác thực (Authentication) hoặc Mã hóa (Encryption), khiến tất cả dữ liệu điều khiển và trạng thái truyền đi dưới dạng văn bản thuần (plaintext) trên mạng Ethernet.

Thiếu cơ chế xác thực dẫn đến nguy cơ giả mạo Client (Spoofing) hoặc tấn công Replay Attack, cho phép kẻ tấn công gửi các lệnh độc hại đến PLC hoặc thiết bị trường. Việc sử dụng Port 502 không được bảo vệ tạo ra lỗ hổng nghiêm trọng khi kết nối Modbus ra ngoài mạng nội bộ, dễ bị tấn công mạng (Cyber Attacks), đe dọa đến sự an toàn và vận hành của hệ thống OT.

4.2. Hạn chế về Ngữ nghĩa (Lack of Semantic Data) so với OPC UA

Modbus TCP/IP chỉ truyền tải các giá trị dữ liệu thô, thường là một số nguyên 16-bit, mà không có bất kỳ thông tin ngữ nghĩa nào đính kèm. Thiếu Ngữ nghĩa buộc hệ thống Client cấp cao phải duy trì một bảng ánh xạ (Mapping Table) phức tạp, thường là các file Excel hoặc cơ sở dữ liệu bên ngoài, để hiểu ý nghĩa của từng thanh ghi (ví dụ: thanh ghi 40001 là “Nhiệt độ động cơ A” với đơn vị là độ C).

Hạn chế này gây khó khăn cho Semantic Interoperability, vì khi cấu hình thiết bị thay đổi, bảng ánh xạ phải được cập nhật thủ công. Điều này làm giảm tính linh hoạt và khả năng tự mô tả của dữ liệu so với các giao thức hiện đại như Giao thức OPC UA, vốn tích hợp trực tiếp Mô hình Thông tin vào giao thức truyền tải.

Bảng 2: So sánh Modbus TCP/IP với Giao thức OPC UA

Đặc điểm	Modbus TCP/IP	Giao thức OPC UA
Bảo mật	Không tích hợp (Yêu cầu giải pháp bên ngoài)	Tích hợp (X.509, Mã hóa, Xác thực)
Ngữ nghĩa Dữ liệu	Thấp (Giá trị thô)	Rất cao (Mô hình Thông tin, Companion Specs)
Kiến trúc	Client/Server (Chủ yếu)	Client/Server & Publish/Subscribe
Tính phổ biến	Rất cao (Cấp trường, PLC)	Cao (Cấp doanh nghiệp, Gateway, Edge Computing)

4.3. Giải pháp Bảo mật và Xu hướng Modbus Secure

Để đảm bảo Bảo mật công nghiệp cho Modbus TCP/IP, các tổ chức phải áp dụng các biện pháp bảo vệ bên ngoài, vì giao thức này không thể tự bảo vệ. Giải pháp bảo vệ thiết yếu là sử dụng Firewall công nghiệp để tạo các vùng mạng được phân đoạn (Network Segmentation) và hạn chế truy cập vào Port 502 từ bên ngoài mạng OT. Sử dụng VPN (Virtual Private Network) hoặc Tunneling được khuyến nghị khi cần truy cập từ xa vào mạng Modbus để Mã hóa dữ liệu Modbus, bảo vệ nó khỏi việc bị nghe lén.

Xu hướng Modbus Secure (hoặc Modbus/TLS) đang được phát triển để tích hợp Mã hóa TLS (Transport Layer Security) vào giao thức. Modbus Secure giải quyết trực tiếp hạn chế bảo mật cố hữu bằng cách tạo một kênh giao tiếp an toàn trên Port 502, tuy nhiên, việc triển khai này đòi hỏi cả Client và Server phải được nâng cấp để hỗ trợ TLS.

5. Kết luận

Giao thức Modbus TCP/IP sẽ tiếp tục duy trì vị thế là nền tảng kết nối cấp cơ sở trong IIoT công nghiệp nhờ sự đơn giản, Tính phổ biến, và chi phí thấp. Khả năng Tích hợp OT/IT của nó thông qua Ethernet là không thể phủ nhận, đảm bảo các thiết bị PLC cũ vẫn có thể tham gia vào hệ sinh thái IIoT. Tuy nhiên, doanh nghiệp cần có chiến lược rõ ràng để giải quyết các hạn chế cố hữu về Bảo mật và Ngữ nghĩa dữ liệu. Chiến lược tối ưu là sử dụng Modbus TCP/IP để thu thập dữ liệu từ các thiết bị legacy, sau đó chuyển đổi dữ liệu có ngữ nghĩa bằng các nền tảng Modbus Gateway hoặc Edge Computing.
