Ethernet công nghiệp: Xương sống kết nối IIoT trong Sản xuất Hiện đại

Ethernet công nghiệp (IE) là công nghệ then chốt, mở đường cho sự hội tụ giữa mạng IT và OT, tạo ra một nền tảng kết nối thống nhất, tốc độ cao cần thiết cho Internet Vạn vật Công nghiệp (IIoT) và tự động hóa thời gian thực trong Công nghiệp 4.0. Bài viết này sẽ đi sâu phân tích công nghệ Ethernet công nghiệp, giải thích cơ chế hoạt động cốt lõi, phân biệt yếu tố then chốt so với Ethernet thương mại.

1. Giới thiệu: Bối cảnh chuyển đổi số trong sản xuất

Sự ra đời của Ethernet công nghiệp đánh dấu một bước ngoặt lịch sử trong lĩnh vực sản xuất, chấm dứt sự thống trị của các hệ thống Fieldbus lỗi thời và mở ra kỷ nguyên của tự động hóa phức hợp. IE cung cấp khả năng truyền tải dữ liệu với băng thông vượt trội và độ trễ xác định, cho phép các nhà máy thu thập dữ liệu vận hành một cách toàn diện và thực hiện chu trình điều khiển với độ chính xác không tưởng theo thời gian thực (real-time).

Sự chuyển đổi sang một mạng lưới thống nhất, tốc độ cao này đã cho phép các nhà máy tạo ra các quy trình tự động hóa phức tạp, thu thập lượng dữ liệu lớn (Big Data) khổng lồ và thực hiện các quyết định vận hành theo thời gian thực, điều mà các công nghệ Fieldbus truyền thống không thể đáp ứng. IE đã thiết lập một nền tảng minh bạch cho việc hội tụ của mạng Công nghệ Thông tin (IT) và Công nghệ Vận hành (OT), đem lại tính linh hoạt và khả năng mở rộng vượt trội cho mọi quy trình sản xuất hiện đại.

1.1. Sự trỗi dậy của IIoT và Công nghiệp 4.0

Mục tiêu chính của IIoT và Công nghiệp 4.0 là tối ưu hóa hoạt động sản xuất, thực hiện tự động hóa linh hoạt, và đưa ra các quyết định dựa trên dữ liệu theo thời gian thực. Các hệ thống sản xuất hiện đại yêu cầu một lượng dữ liệu khổng lồ từ hàng ngàn cảm biến, robot, và Thiết bị Điều khiển Logic Lập trình (PLC) phải được truyền tải với tốc độ cực cao và độ trễ cực thấp để đảm bảo sự đồng bộ hoàn hảo. IIoT kết nối thế giới vật lý với thế giới kỹ thuật số, đòi hỏi một hạ tầng mạng có khả năng xử lý dữ liệu hai chiều một cách minh bạch và đáng tin cậy.

1.2. Vấn đề của Fieldbus truyền thống

Các hệ thống Fieldbus truyền thống như PROFIBUS hay DeviceNet bộc lộ các hạn chế cố hữu về tốc độ truyền tải và băng thông, không đáp ứng được nhu cầu dữ liệu của sản xuất hiện đại. Tốc độ truyền thông của Fieldbus thường bị giới hạn ở mức Kilobit/giây, hoàn toàn không đủ để thu thập dữ liệu chẩn đoán chi tiết và thông tin hiệu suất theo thời gian thực từ các cảm biến IIoT tiên tiến.

Vấn đề cốt lõi khác là sự thiếu hụt khả năng tương thích IP (Internet Protocol), gây khó khăn cho việc tích hợp với mạng lưới IT cấp cao, dẫn đến sự cô lập thông tin giữa hai cấp độ quan trọng này.

1.3. Định vị Ethernet Công nghiệp (IE)

IE là giải pháp tiêu chuẩn hóa đã hội tụ mạng IT và OT, trở thành “xương sống” kết nối quan trọng nhất của hệ sinh thái IIoT. IE tận dụng tính năng tốc độ cao và băng thông lớn của Ethernet, đồng thời bổ sung các cơ chế và lớp vật lý chuyên dụng để đảm bảo tính xác định (Determinism) và độ bền trong môi trường nhà máy.

Khả năng sử dụng ngăn xếp TCP/IP cho phép các thiết bị trường (Field Devices) giao tiếp trực tiếp với Cloud và hệ thống ERP/MES, tạo điều kiện cho một luồng dữ liệu thông suốt từ cấp thấp nhất đến cấp cao nhất của doanh nghiệp.

2. Ethernet Công nghiệp là gì?

2.1. Định nghĩa và Cơ chế hoạt động

Ethernet Công nghiệp là một sự cải tiến vượt bậc, áp dụng công nghệ Ethernet tiêu chuẩn (theo IEEE 802.3) vào môi trường công nghiệp khắc nghiệt, bổ sung các giao thức và cơ chế truyền thông nhằm đảm bảo tính thời gian thực bắt buộc.

Nó tận dụng cấu trúc vật lý (cáp, switch) mạnh mẽ hơn và các lớp giao thức chuyên biệt, giúp loại bỏ tính ngẫu nhiên vốn có của Ethernet văn phòng để thực hiện các tác vụ điều khiển chính xác. IE cho phép việc truyền tải dữ liệu minh bạch từ cấp cảm biến lên cấp quản lý, tạo điều kiện cho sự hội tụ giữa mạng IT và mạng OT theo tiêu chuẩn chung.

2.2. 3 khác biệt then chốt so với Ethernet tiêu chuẩn (Commercial Ethernet)

Ba yếu tố khác biệt tạo nên bản chất riêng biệt của Ethernet công nghiệp so với Ethernet tiêu chuẩn là Tính bền bỉ vật lý, Tính xác định (Determinism), và Khả năng dự phòng mạng. Sự khác biệt này làm cho IE phù hợp với các yêu cầu khắt khe về độ tin cậy và thời gian thực trong tự động hóa.

Tính bền bỉ trong môi trường khắc nghiệt (Physical Robustness)

Tính bền bỉ vật lý đảm bảo hệ thống mạng vận hành liên tục trong các điều kiện khắc nghiệt của nhà máy, vốn có nhiệt độ cao, rung động mạnh, và chất bẩn. Thiết bị IE thường đạt xếp hạng IP cao (IP65 trở lên), có khả năng chịu được nhiệt độ cực đoan và chấn động theo tiêu chuẩn công nghiệp (ví dụ: IEC 61850).

Việc sử dụng đầu nối M8 và M12 thay thế đầu nối RJ45 tiêu chuẩn cung cấp khả năng chống bụi và chống rung vượt trội, trong khi cáp bọc thép ngăn chặn nhiễu điện từ (EMI) từ các động cơ lớn.

Tính Xác định (Determinism) và Thời gian Thực (Real-time)

Tính xác định là yêu cầu quan trọng nhất, đảm bảo thời gian phản hồi chính xác và có thể dự đoán được cho các tác vụ điều khiển nhạy cảm, như điều khiển chuyển động của robot. Ethernet thương mại sử dụng cơ chế CSMA/CD, dẫn đến xung đột (Collision Domain) và độ trễ không thể đoán trước (Best-effort), hoàn toàn không phù hợp cho điều khiển chuyển động, nơi chu kỳ truyền thông phải được duy trì ở mức miligiây.

IE giải quyết vấn đề này bằng các kỹ thuật độc quyền (prioritization, time-stamping, bỏ qua TCP/IP ở lớp thấp hơn) để đảm bảo truyền tải dữ liệu nhất quán, đạt được khả năng thời gian thực (từ Soft Real-time đến Hard Real-time).

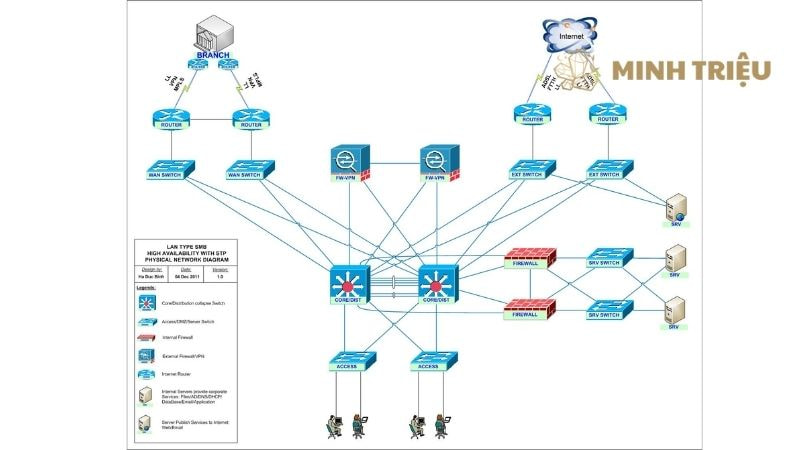

Cấu trúc mạng (Topology) và Khả năng dự phòng (Redundancy)

Cấu trúc mạng linh hoạt và khả năng dự phòng cao là cần thiết để duy trì sự hoạt động liên tục của dây chuyền sản xuất, tránh thời gian dừng máy tốn kém. IE cho phép triển khai các cấu trúc mạng như Vòng (Ring) và Tuyến (Line), ngoài cấu trúc Sao truyền thống, giúp tối ưu hóa việc đi dây trong không gian nhà máy.

Các cơ chế dự phòng như Giao thức Dự phòng Truyền thông (MRP – Media Redundancy Protocol) đảm bảo việc phục hồi mạng nhanh chóng trong khoảng thời gian cực ngắn (thường dưới 200ms), ngăn chặn sự gián đoạn khi một liên kết cáp bị lỗi.

3. Vai trò quyết định của IE trong Hệ sinh thái IIoT

3.1. Hợp nhất mạng IT và OT

Sự hội tụ mạng IT và OT thực hiện một hệ thống truyền thông thống nhất, loại bỏ các rào cản thông tin giữa tầng sản xuất và tầng quản lý doanh nghiệp. IE sử dụng ngăn xếp giao thức TCP/IP tiêu chuẩn, cho phép các thiết bị sản xuất (OT) giao tiếp trực tiếp với các hệ thống quản lý doanh nghiệp (IT) như MES (Manufacturing Execution System) và ERP (Enterprise Resource Planning).

Khả năng minh bạch này giúp các nhà quản lý IT truy cập dữ liệu vận hành một cách an toàn và dễ dàng, tạo điều kiện cho việc phân tích dữ liệu toàn diện trên phạm vi toàn công ty, thúc đẩy quy trình ra quyết định nhanh chóng và chính xác.

3.2. Cung cấp băng thông cho Dữ liệu lớn (Big Data)

Ethernet công nghiệp cung cấp băng thông cần thiết để truyền tải lượng dữ liệu lớn (Big Data) khổng lồ được tạo ra bởi hàng ngàn cảm biến IIoT và thiết bị chẩn đoán hiện đại. Việc chuyển đổi từ tốc độ Fieldbus chậm sang 100 Mbit/s hoặc 1 Gbit/s của IE đã mở khóa khả năng thu thập dữ liệu chẩn đoán chi tiết và thông tin hiệu suất máy móc theo thời gian thực (ví dụ: phân tích rung động tần số cao).

Dữ liệu giàu có này là nền tảng để nuôi dưỡng các thuật toán AI và phân tích dự đoán (Predictive Maintenance), giúp doanh nghiệp giảm thiểu thời gian dừng máy và tối ưu hóa chi phí bảo trì một cách chủ động.

3.3. Hỗ trợ Điện toán Biên (Edge Computing)

IE tạo điều kiện lý tưởng cho sự phát triển của Điện toán Biên (Edge Computing) bằng cách đảm bảo kết nối tốc độ cao giữa thiết bị trường và Edge Gateway. Các thiết bị Edge cần dòng dữ liệu liên tục và nhanh chóng để thực hiện việc xử lý cục bộ và phản ứng tức thì với các thay đổi trên dây chuyền sản xuất mà không cần chờ đợi phản hồi từ Cloud.

IE đảm bảo độ trễ thấp cần thiết, giúp việc tính toán các mô hình học máy và lọc dữ liệu diễn ra hiệu quả tại biên, trước khi chỉ những dữ liệu quan trọng được gửi lên đám mây (Cloud) để lưu trữ dài hạn hoặc phân tích tổng hợp.

4. Các Giao thức Ethernet Công nghiệp phổ biến nhất

4.1. PROFINET

PROFINET là giao thức IE dẫn đầu thị trường, được phát triển bởi Siemens và PI (Profibus & Profinet International), phổ biến rộng rãi trong các hệ thống tự động hóa nhà máy và quy trình sản xuất. Giao thức này hoạt động dựa trên Ethernet tiêu chuẩn nhưng bổ sung các cơ chế đặc biệt để đảm bảo khả năng thời gian thực thông qua các cấp độ hiệu suất.

PROFINET cung cấp ba cấp độ hiệu suất: Real-Time (RT) cho hầu hết các tác vụ I/O với độ trễ vài miligiây, Isochronous Real-Time (IRT) cho điều khiển chuyển động có độ trễ dưới 1ms, và TCP/IP cho dữ liệu không quan trọng về thời gian, mang lại sự linh hoạt trong việc xử lý các loại lưu lượng khác nhau trên cùng một mạng.

4.2. EtherNet/IP

EtherNet/IP là giao thức được phát triển bởi ODVA (Open DeviceNet Vendor Association), được ứng dụng rộng rãi ở Bắc Mỹ và sử dụng Giao thức Công nghiệp Chung (CIP – Common Industrial Protocol).

CIP cung cấp một mô hình đối tượng thống nhất, cho phép các thiết bị từ cấp cảm biến đến cấp doanh nghiệp sử dụng cùng một kiến trúc truyền thông để quản lý dữ liệu và cấu hình. EtherNet/IP giúp tích hợp các thiết bị hiện có của các giao thức CIP khác như ControlNet và DeviceNet, đảm bảo tính tương thích và khả năng mở rộng vượt trội thông qua một hệ sinh thái mở.

4.3. EtherCAT

EtherCAT (Ethernet for Control Automation Technology) là giao thức nổi bật, được biết đến với tốc độ truyền thông cực nhanh và độ chính xác đồng bộ cao, đặc biệt trong các hệ thống robot và điều khiển chuyển động phức tạp. EtherCAT sử dụng cơ chế “xử lý dữ liệu trên đường đi” (on-the-fly); khung Ethernet đi qua tất cả các thiết bị trong mạng, mỗi thiết bị trích xuất dữ liệu đầu vào và chèn dữ liệu đầu ra mà không cần phải dừng lại hoặc phân tích khung đầy đủ.

Cơ chế độc đáo này đảm bảo thời gian chu kỳ (cycle time) có thể xuống đến vài chục micro giây, vượt trội so với nhiều giao thức khác về mặt hiệu suất Hard Real-time.

4.4. Các giao thức khác

Thị trường Ethernet công nghiệp cũng chứng kiến sự đa dạng của các giao thức chuyên biệt khác, phản ánh nhu cầu tự động hóa khác nhau trong các lĩnh vực cụ thể.

• CC-Link IE (Industrial Ethernet): Giao thức phổ biến ở châu Á, nổi tiếng với khả năng truyền thông Giga-bit Ethernet, cung cấp băng thông lớn.
• POWERLINK: Giao thức nguồn mở, được biết đến với tính thời gian thực cao thông qua phương pháp thăm dò (polling) và tính linh hoạt trong cấu hình.
• SERCOS III: Chuyên biệt cho các ứng dụng điều khiển chuyển động và servo, đảm bảo đồng bộ hóa tuyệt đối giữa các trục chuyển động.

5. Lợi ích Tối ưu hóa cho Doanh nghiệp Sản xuất

5.1. Giảm chi phí vòng đời (Life Cycle Cost)

Ethernet công nghiệp giúp doanh nghiệp giảm thiểu tổng chi phí vòng đời (Life Cycle Cost) thông qua việc chuẩn hóa hạ tầng mạng và đơn giản hóa việc vận hành và bảo trì. Việc sử dụng chuẩn TCP/IP chung giảm bớt nhu cầu về các công cụ chẩn đoán và kỹ năng chuyên biệt cho từng loại Fieldbus độc quyền.

Cáp Ethernet tiêu chuẩn thay thế nhiều loại cáp Fieldbus độc quyền, đơn giản hóa quản lý kho và đào tạo nhân viên. Khả năng chẩn đoán từ xa cũng cho phép kỹ thuật viên xác định lỗi nhanh hơn, tiết kiệm thời gian và chi phí sửa chữa một cách đáng kể.

5.2. Cải thiện hiệu suất và chất lượng (OEE)

Khả năng thời gian thực của IE cải thiện Hiệu suất Thiết bị Tổng thể (OEE) và chất lượng sản phẩm bằng cách tăng cường độ chính xác của chu trình điều khiển. Độ trễ truyền thông thấp cho phép các bộ điều khiển (PLC/PAC) nhận dữ liệu và phản ứng với các thay đổi một cách tức thì, giúp đồng bộ hóa các trục robot và máy móc với độ chính xác micromet. Việc giảm thiểu lỗi đồng bộ hóa dẫn đến giảm tỷ lệ sản phẩm lỗi và tối đa hóa thông lượng sản xuất, trực tiếp tăng lợi nhuận cho doanh nghiệp.

5.3. Khả năng mở rộng và Tương lai hóa (Scalability)

IE cung cấp khả năng mở rộng vượt trội, đảm bảo hệ thống mạng có thể đáp ứng sự phát triển của nhu cầu tự động hóa trong tương lai mà không cần tái cấu trúc lớn. Cấu trúc mạng dựa trên switch cho phép dễ dàng thêm hàng ngàn nút (node) mà không làm giảm hiệu suất mạng, một lợi thế lớn so với Fieldbus, nơi số lượng nút thường bị giới hạn.

Khả năng tương thích IP cũng giúp việc tích hợp các công nghệ mới như cảm biến IIoT không dây và ứng dụng đám mây trở nên liền mạch, đảm bảo tính bền vững của khoản đầu tư vào hạ tầng mạng.

6. Kết luận

Ethernet công nghiệp đã được xác lập là nền tảng cốt lõi không thể thay thế cho mọi chiến lược chuyển đổi số và tự động hóa trong kỷ nguyên IIoT. IE không chỉ cung cấp tốc độ và băng thông cần thiết cho Big Data mà còn đảm bảo tính xác định (Determinism) quan trọng cho điều khiển thời gian thực phức tạp. Việc áp dụng các công nghệ tiên tiến như TSN và SPE đang tiếp tục mở rộng khả năng và tầm quan trọng của nó trong tương lai gần.
