Sao Lưu và Khôi Phục Cấu Hình HMI – Hướng Dẫn Chi Tiết Để Tối Ưu Hóa Hệ Thống Trong Sản Xuất Công Nghiệp

Trong kỷ nguyên sản xuất công nghiệp hiện đại, HMI (Giao diện người – máy) đóng vai trò trung tâm trong việc giám sát và điều khiển các quy trình tự động hóa phức tạp. HMI, với tư cách là cầu nối giữa con người và máy móc, hiển thị dữ liệu vận hành và cho phép tương tác trực tiếp, từ đó tối ưu hóa hiệu suất sản xuất. Tuy nhiên, các sự cố không mong muốn như lỗi phần cứng, hỏng phần mềm, hoặc tấn công mạng có thể gây mất mát cấu hình HMI, dẫn đến gián đoạn sản xuất nghiêm trọng. Vì vậy, việc sao lưu và khôi phục cấu hình HMI trở thành một nhiệm vụ bảo trì thiết yếu, đảm bảo tính liên tục và an toàn của hệ thống.

Bài viết này cung cấp một cái nhìn toàn diện về tầm quan trọng của việc bảo vệ cấu hình HMI, phân tích các phương pháp sao lưu phổ biến, hướng dẫn chi tiết quy trình khôi phục, và đề xuất những lưu ý quan trọng để tối ưu hóa HMI. Mục tiêu của chúng tôi là trang bị kiến thức cần thiết cho các kỹ sư và nhà quản lý, giúp họ nâng cao khả năng phục hồi hệ thống, giảm thiểu rủi ro downtime, và duy trì hiệu quả hoạt động trong môi trường công nghiệp đầy thách thức.

1. Tại Sao Việc Sao Lưu Cấu Hình HMI Lại Quan Trọng?

Việc sao lưu cấu hình HMI là một biện pháp phòng ngừa chiến lược, bảo vệ tài sản kỹ thuật số và đảm bảo hoạt động không ngừng của hệ thống sản xuất.

Bảo vệ dữ liệu và cài đặt quan trọng

Sao lưu cấu hình HMI bảo vệ toàn vẹn dữ liệu vận hành và các thông số cài đặt quan trọng khỏi nguy cơ mất mát. Dữ liệu vận hành HMI bao gồm lịch sử sản xuất, thông tin cảnh báo, và các giá trị cảm biến, tất cả đều cung cấp cái nhìn sâu sắc về hiệu suất hệ thống. Cài đặt HMI bao gồm giao diện người dùng, các màn hình điều khiển, công thức sản phẩm, và cấu hình kết nối với PLC hoặc các thiết bị khác. Nếu không có bản backup HMI, một sự cố nhỏ cũng có thể dẫn đến việc phải cấu hình lại toàn bộ hệ thống từ đầu, tiêu tốn rất nhiều thời gian và nguồn lực. Việc này không chỉ ảnh hưởng đến năng suất mà còn tiềm ẩn rủi ro sai sót trong quá trình cài đặt lại thủ công.

Giảm thiểu thời gian ngừng máy (Downtime)

Khôi phục nhanh chóng HMI từ bản sao lưu giúp giảm thiểu đáng kể thời gian ngừng máy (downtime) khi xảy ra sự cố. Trong môi trường sản xuất công nghiệp, mỗi phút ngừng hoạt động đều đồng nghĩa với thiệt hại về kinh tế do mất sản lượng và chi phí nhân công. Với một bản sao lưu cấu hình HMI sẵn có, kỹ sư có thể thực hiện phục hồi cài đặt HMI một cách nhanh chóng, đưa hệ thống trở lại hoạt động trong thời gian ngắn nhất. Điều này đảm bảo tính liên tục của quy trình sản xuất và duy trì năng lực cạnh tranh của doanh nghiệp.

Dễ dàng triển khai và nhân rộng hệ thống

Sao chép cấu hình HMI từ một thiết bị đã hoạt động giúp dễ dàng triển khai và nhân rộng hệ thống cho các thiết bị HMI tương tự. Khi một doanh nghiệp cần mở rộng quy mô sản xuất hoặc thay thế thiết bị cũ, việc tái sử dụng cấu hình HMI đã được kiểm chứng sẽ tiết kiệm đáng kể thời gian và công sức so với việc phải cấu hình từng thiết bị một cách thủ công. Điều này đặc biệt hữu ích trong các nhà máy có nhiều dây chuyền sản xuất giống nhau, nơi tính đồng bộ và hiệu quả triển khai là yếu tố then chốt.

Hỗ trợ bảo trì và nâng cấp hệ thống

Có bản sao lưu HMI trước khi thực hiện các thay đổi lớn hỗ trợ hiệu quả quá trình bảo trì và nâng cấp hệ thống. Bất kỳ hoạt động nào như cập nhật firmware, thay đổi phần mềm điều khiển, hoặc thêm chức năng mới đều tiềm ẩn rủi ro gây ra lỗi hệ thống. Một bản backup HMI hoạt động ổn định cung cấp một điểm khôi phục an toàn, cho phép kỹ sư dễ dàng quay về trạng thái trước đó nếu quá trình nâng cấp không thành công hoặc phát sinh lỗi. Điều này giảm thiểu rủi ro thử nghiệm, đảm bảo an toàn cho hệ thống, và tạo điều kiện thuận lợi cho việc cải tiến liên tục.

2. Các Phương Pháp Sao Lưu Cấu Hình HMI Phổ Biến

Việc lựa chọn phương pháp sao lưu HMI phù hợp phụ thuộc vào loại HMI, phần mềm điều khiển, và yêu cầu cụ thể của hệ thống.

Sao lưu bằng phần mềm chuyên dụng của nhà sản xuất

Phần mềm chuyên dụng của nhà sản xuất cung cấp phương pháp sao lưu cấu hình HMI toàn diện nhất và được khuyến nghị sử dụng. Các phần mềm như Siemens TIA Portal, Rockwell FactoryTalk View, Schneider Vijeo Designer, và Proface GP-Pro EX được thiết kế để quản lý toàn bộ dự án HMI, bao gồm cả đồ họa, kết nối, biến số, và các script.

• Mô tả quy trình chung: Kỹ sư kết nối HMI với máy tính thông qua cáp Ethernet hoặc USB, sau đó sử dụng chức năng “Upload” hoặc “Retrieve project” trong phần mềm để tải toàn bộ cấu hình từ HMI về máy tính. File dự án thường được lưu dưới định dạng độc quyền của hãng.
• Ưu điểm:
  • Tích hợp sâu: Đảm bảo sao lưu đầy đủ và chính xác mọi thành phần của dự án HMI.
  • Tính năng phong phú: Hỗ trợ quản lý phiên bản, so sánh dự án, và các công cụ gỡ lỗi.
  • Độ tin cậy cao: Được nhà sản xuất kiểm tra và xác nhận.
• Nhược điểm:
  • Yêu cầu phần mềm: Cần cài đặt phần mềm chuyên dụng trên máy tính.
  • Tương thích với từng hãng: Mỗi hãng HMI có phần mềm riêng, không thể dùng chung.
  • Đôi khi phức tạp: Yêu cầu kỹ năng và kiến thức về phần mềm.

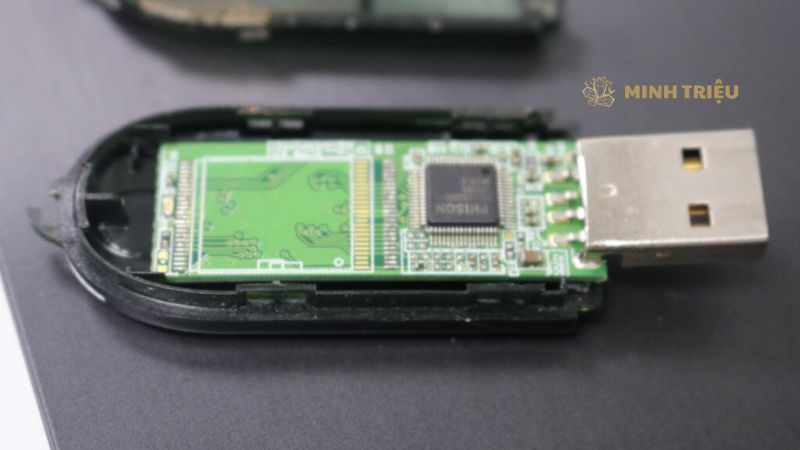

Sao lưu bằng thẻ nhớ/USB (nếu HMI hỗ trợ)

Một số dòng HMI hiện đại hỗ trợ sao lưu cấu hình trực tiếp ra thẻ nhớ hoặc USB, mang lại sự tiện lợi và nhanh chóng.

• Mô tả quy trình: Người dùng cắm thẻ nhớ SD hoặc USB vào cổng tương ứng trên HMI. Sau đó, truy cập vào menu hệ thống của HMI và chọn chức năng “Backup” hoặc “Save Project to USB/SD”. HMI sẽ tự động sao chép các file cấu hình cần thiết vào thiết bị lưu trữ.
• Ưu điểm:
  • Đơn giản và nhanh chóng: Không cần máy tính hoặc phần mềm phức tạp.
  • Tiện lợi: Có thể thực hiện ngay tại hiện trường.
  • Dễ dàng di chuyển: Các file sao lưu có thể dễ dàng chuyển sang thiết bị khác.
• Nhược điểm:
  • Dung lượng hạn chế: Thẻ nhớ/USB có thể không đủ dung lượng cho các dự án lớn.
  • Không sao lưu được toàn bộ: Một số HMI chỉ sao lưu được một phần cấu hình, không phải toàn bộ dự án gốc.
  • Rủi ro mất mát: Dễ bị mất hoặc hỏng thẻ nhớ/USB.

Sao lưu qua mạng Ethernet/FTP

Sao lưu cấu hình HMI qua mạng Ethernet hoặc giao thức FTP cho phép tự động hóa và quản lý tập trung các bản sao lưu.

• Mô tả quy trình: HMI được cấu hình để cho phép truy cập qua mạng (ví dụ: FTP server tích hợp). Kỹ sư sử dụng một phần mềm FTP client trên máy tính hoặc một script tự động để kết nối và tải các file cấu hình từ HMI về một máy chủ lưu trữ.
• Ưu điểm:
  • Tiện lợi: Có thể sao lưu từ xa mà không cần kết nối vật lý trực tiếp.
  • Tự động hóa: Cho phép thiết lập lịch sao lưu định kỳ, giảm thiểu sự can thiệp thủ công.
  • Quản lý tập trung: Dễ dàng quản lý nhiều bản sao lưu từ một vị trí.
• Nhược điểm:
  • Yêu cầu cấu hình mạng: Cần thiết lập địa chỉ IP, cổng, và các thông số mạng khác.
  • Bảo mật: Cần đảm bảo các biện pháp bảo mật mạng để tránh truy cập trái phép.
  • Không phải tất cả HMI đều hỗ trợ: Một số dòng HMI cũ có thể không có tính năng này.

Sao lưu bằng cách copy file trực tiếp (đối với một số HMI dựa trên Windows CE/Embedded)

Đối với các HMI chạy hệ điều hành nhúng như Windows CE hoặc Windows Embedded, việc sao lưu có thể thực hiện bằng cách copy trực tiếp các file dự án.

• Mô tả quy trình: Kỹ sư kết nối HMI với máy tính thông qua ActiveSync (đối với Windows CE) hoặc truy cập vào hệ thống file của HMI qua mạng. Sau đó, tìm và sao chép các thư mục chứa file dự án HMI (thường là các file .hmi, .prj, hoặc các thư mục liên quan) vào máy tính.
• Ưu điểm:
  • Linh hoạt: Không phụ thuộc vào phần mềm chuyên dụng của hãng.
  • Kiểm soát trực tiếp: Có thể chọn lọc các file cần sao lưu.
• Nhược điểm:
  • Yêu cầu kiến thức về cấu trúc thư mục HMI: Cần biết chính xác vị trí và loại file cần sao lưu.
  • Rủi ro sai sót: Có thể bỏ sót các file quan trọng nếu không hiểu rõ cấu trúc.
  • Không được khuyến nghị: Đối với các HMI hiện đại, phương pháp này ít được sử dụng và có thể không đầy đủ.

3. Hướng Dẫn Chi Tiết Quy Trình Khôi Phục Cấu Hình HMI

Quy trình khôi phục cấu hình HMI đòi hỏi sự cẩn trọng và tuân thủ các bước nhất định để đảm bảo hệ thống hoạt động chính xác sau khi phục hồi.

Chuẩn bị trước khi khôi phục

Việc chuẩn bị kỹ lưỡng trước khi khôi phục cấu hình HMI là yếu tố then chốt để tránh các lỗi không đáng có và đảm bảo quá trình diễn ra suôn sẻ.

1. Xác định phiên bản phần mềm, firmware tương thích:
   • Đảm bảo rằng phiên bản phần mềm lập trình trên máy tính và phiên bản firmware trên HMI mới tương thích với file sao lưu. Việc sử dụng các phiên bản không khớp có thể gây ra lỗi khi tải xuống hoặc khiến HMI hoạt động không ổn định.
   • Kiểm tra tài liệu kỹ thuật của nhà sản xuất để xác định các yêu cầu tương thích.
2. Đảm bảo nguồn điện ổn định:
   • Cung cấp nguồn điện liên tục và ổn định cho cả HMI và máy tính trong suốt quá trình khôi phục. Mất điện đột ngột có thể làm hỏng HMI hoặc làm hỏng file cấu hình, dẫn đến HMI không thể khởi động.
3. Kiểm tra tính toàn vẹn của file sao lưu:
   • Xác minh rằng file sao lưu không bị hỏng hoặc bị lỗi. Nếu có thể, hãy sử dụng chức năng kiểm tra file trong phần mềm chuyên dụng hoặc thực hiện một bản sao lưu thử nghiệm để đảm bảo file có thể được đọc.
4. Ngắt kết nối với quy trình sản xuất (nếu cần):
   • Trước khi khôi phục, ngắt kết nối HMI khỏi PLC và các thiết bị điều khiển khác để tránh gây ra các hành động không mong muốn trong quá trình sản xuất. Điều này đảm bảo an toàn cho thiết bị và người vận hành.

Các bước khôi phục cấu hình HMI (Tùy thuộc vào phương pháp sao lưu)

Quy trình khôi phục HMI sẽ khác nhau tùy thuộc vào phương pháp sao lưu đã được sử dụng.

• Khôi phục bằng phần mềm chuyên dụng:
  1. Kết nối HMI với máy tính: Sử dụng cáp Ethernet hoặc USB để thiết lập kết nối vật lý giữa HMI và máy tính.
  2. Mở phần mềm lập trình: Khởi động phần mềm chuyên dụng của nhà sản xuất (ví dụ: TIA Portal, FactoryTalk View).
  3. Chọn chức năng “Restore” hoặc “Download project”: Trong phần mềm, điều hướng đến chức năng cho phép tải dự án từ máy tính xuống HMI.
  4. Chọn file sao lưu và thực hiện: Duyệt đến vị trí lưu trữ file sao lưu trên máy tính, chọn đúng file dự án, và bắt đầu quá trình tải xuống. Phần mềm sẽ hiển thị tiến trình và thông báo khi hoàn tất.
• Khôi phục từ thẻ nhớ/USB:
  1. Cắm thẻ nhớ/USB vào HMI: Đảm bảo thiết bị lưu trữ đã được cắm đúng vào cổng tương ứng trên HMI.
  2. Truy cập menu HMI: Khởi động HMI và điều hướng đến menu hệ thống hoặc menu cài đặt.
  3. Chọn chức năng “Restore” hoặc “Load project”: Tìm kiếm tùy chọn cho phép khôi phục cấu hình từ thiết bị lưu trữ ngoài.
  4. Chọn file và xác nhận: HMI sẽ hiển thị danh sách các file sao lưu trên thẻ nhớ/USB. Chọn file cần khôi phục và xác nhận để bắt đầu quá trình.
• Khôi phục qua mạng:
  1. Thiết lập kết nối mạng: Đảm bảo HMI và máy tính (hoặc máy chủ) có thể giao tiếp qua mạng Ethernet.
  2. Sử dụng phần mềm hoặc giao thức FTP: Dùng phần mềm lập trình hoặc một FTP client để kết nối với HMI và tải file cấu hình lên.
  3. Thực hiện tải lên: Chọn file sao lưu trên máy tính và chỉ định vị trí lưu trữ trên HMI. Bắt đầu quá trình tải lên và chờ hoàn tất.

Kiểm tra và xác nhận sau khi khôi phục

Sau khi quá trình khôi phục hoàn tất, việc kiểm tra và xác nhận là bắt buộc để đảm bảo HMI hoạt động đúng như mong đợi.

1. Kiểm tra các chức năng, giao diện:
   • Kiểm tra tất cả các màn hình, nút bấm, và đối tượng đồ họa trên HMI để đảm bảo chúng hiển thị chính xác và phản hồi đúng.
   • Thực hiện các thao tác cơ bản để xác nhận tính năng điều khiển.
2. Kiểm tra kết nối với PLC và các thiết bị khác:
   • Xác minh rằng HMI đã thiết lập lại kết nối thành công với PLC, biến tần, hoặc các thiết bị ngoại vi khác.
   • Kiểm tra các giá trị đọc/ghi để đảm bảo dữ liệu được trao đổi chính xác.
3. Chạy thử hệ thống ở chế độ an toàn:
   • Nếu có thể, vận hành thử nghiệm hệ thống ở chế độ an toàn hoặc chế độ mô phỏng trước khi đưa vào sản xuất thực tế.
   • Theo dõi các thông báo lỗi hoặc cảnh báo bất thường.
4. Ghi lại quá trình:
   • Ghi lại chi tiết thời gian, người thực hiện, và kết quả của quá trình khôi phục. Điều này hữu ích cho việc theo dõi và giải quyết các vấn đề tiềm ẩn trong tương lai.

4. Những Lưu Ý Quan Trọng Khi Sao Lưu và Khôi Phục Cấu Hình HMI

Để đảm bảo hiệu quả và an toàn tối đa trong việc quản lý cấu hình HMI, cần tuân thủ một số lưu ý quan trọng.

Đặt lịch sao lưu định kỳ

Đặt lịch sao lưu định kỳ là một thực hành bảo trì phòng ngừa không thể thiếu để đảm bảo luôn có bản sao lưu mới nhất của cấu hình HMI. Tần suất sao lưu nên phụ thuộc vào mức độ thay đổi của hệ thống và tầm quan trọng của dữ liệu.

• Tần suất:
  • Hàng tuần hoặc hàng tháng: Đối với các hệ thống ít thay đổi.
  • Sau khi thay đổi lớn: Bất cứ khi nào có sự điều chỉnh về cấu hình HMI, cập nhật phần mềm, hoặc thay đổi quy trình sản xuất, cần thực hiện sao lưu ngay lập tức.
• Tự động hóa quy trình sao lưu (nếu có thể): Sử dụng các script hoặc phần mềm quản lý để tự động hóa việc sao lưu qua mạng, giúp giảm thiểu lỗi do con người và đảm bảo tính nhất quán.

Lưu trữ bản sao lưu an toàn và đa dạng

Lưu trữ bản sao lưu HMI ở nhiều vị trí an toàn và đa dạng là nguyên tắc vàng để phòng tránh mất mát dữ liệu do một điểm lỗi duy nhất.

• Lưu trữ trên nhiều thiết bị:
  • Ổ cứng ngoài: Một bản sao cục bộ để truy cập nhanh.
  • Đám mây: Đảm bảo khả năng truy cập từ xa và phục hồi sau thảm họa.
  • Máy chủ nội bộ: Cung cấp giải pháp lưu trữ tập trung và an toàn trong mạng công ty.
• Đảm bảo bảo mật dữ liệu: Các bản sao lưu cần được mã hóa và bảo vệ bằng mật khẩu để ngăn chặn truy cập trái phép, đặc biệt khi lưu trữ trên đám mây hoặc các thiết bị di động.

Ghi chú chi tiết về các bản sao lưu

Việc ghi chú chi tiết cho mỗi bản sao lưu HMI là rất quan trọng để dễ dàng quản lý và truy xuất khi cần thiết.

• Thông tin cần ghi chú:
  • Phiên bản HMI và phần mềm: Đảm bảo tính tương thích khi khôi phục.
  • Ngày tháng sao lưu: Giúp xác định bản sao lưu mới nhất.
  • Nội dung thay đổi: Mô tả ngắn gọn về những thay đổi đã được thực hiện trước khi sao lưu (ví dụ: “Thêm màn hình báo cáo”, “Cập nhật công thức sản phẩm”).
  • Người thực hiện: Xác định người chịu trách nhiệm cho bản sao lưu đó.
• Hệ thống quản lý phiên bản: Sử dụng các công cụ quản lý phiên bản (nếu có) để theo dõi lịch sử thay đổi và dễ dàng quay lại các phiên bản trước.

Kiểm tra tính tương thích của phần mềm và firmware

Luôn kiểm tra tính tương thích giữa file sao lưu, phiên bản phần mềm lập trình, và firmware của HMI trước khi thực hiện phục hồi cài đặt HMI.

• Tránh lỗi do không tương thích phiên bản: Một số HMI chỉ có thể khôi phục từ các file được tạo bằng phiên bản phần mềm hoặc firmware cụ thể. Việc không tuân thủ có thể gây ra lỗi nghiêm trọng hoặc làm hỏng thiết bị.
• Cập nhật tài liệu: Luôn cập nhật tài liệu kỹ thuật của nhà sản xuất để nắm rõ các yêu cầu về tương thích.

Đào tạo nhân sự

Đào tạo nhân sự về quy trình sao lưu và khôi phục HMI là yếu tố then chốt để đảm bảo khả năng phản ứng nhanh chóng khi có sự cố.

• Đảm bảo kỹ thuật viên có đủ kiến thức và kỹ năng:
  • Huấn luyện về các phương pháp sao lưu và quy trình khôi phục cụ thể cho từng loại HMI đang sử dụng.
  • Thực hành các tình huống khẩn cấp để nâng cao kỹ năng xử lý.
• Phân công trách nhiệm rõ ràng: Xác định rõ ràng ai là người chịu trách nhiệm cho việc sao lưu HMI và ai là người có quyền thực hiện khôi phục cấu hình HMI.

5. Kết luận

Việc sao lưu và khôi phục cấu hình HMI không chỉ là một quy trình kỹ thuật đơn thuần mà còn là một phần không thể thiếu của chiến lược bảo trì toàn diện trong sản xuất công nghiệp. Nó đảm bảo sự liên tục trong vận hành, giảm thiểu đáng kể thời gian ngừng máy, và bảo vệ các khoản đầu tư vào hệ thống tự động hóa. Bằng cách chủ động thực hiện các biện pháp sao lưu định kỳ, lưu trữ dữ liệu an toàn, và nắm vững quy trình khôi phục, các doanh nghiệp có thể nâng cao khả năng phục hồi của hệ thống HMI, tối ưu hóa hiệu suất sản xuất, và duy trì lợi thế cạnh tranh trong một môi trường công nghiệp ngày càng phức tạp. Đầu tư vào việc bảo vệ cấu hình HMI chính là đầu tư vào sự ổn định và phát triển bền vững của hoạt động sản xuất.
