Nguyên Lý Hoạt Động Của Màn Hình LCD/LED Trong Hệ Thống HMI Công Nghiệp

Màn hình LCD và LED là hai công nghệ hiển thị quan trọng trong các hệ thống tự động hóa công nghiệp, giúp người vận hành theo dõi dữ liệu, trạng thái quy trình và cảnh báo từ PLC một cách trực quan, rõ ràng.   Bài viết sẽ phân tích nguyên lý hoạt động, cấu tạo, so sánh ưu nhược điểm của hai loại màn hình, đồng thời giới thiệu các ứng dụng thực tế trong HMI, nhằm làm rõ vai trò của công nghệ hiển thị trong sản xuất thông minh thời Công nghiệp 4.0.

1. Giới thiệu về màn hình LCD/LED và vai trò trong tự động hóa công nghiệp

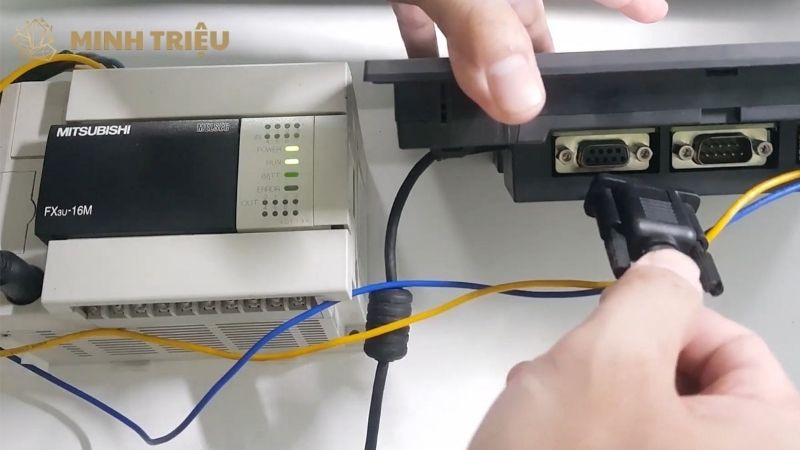

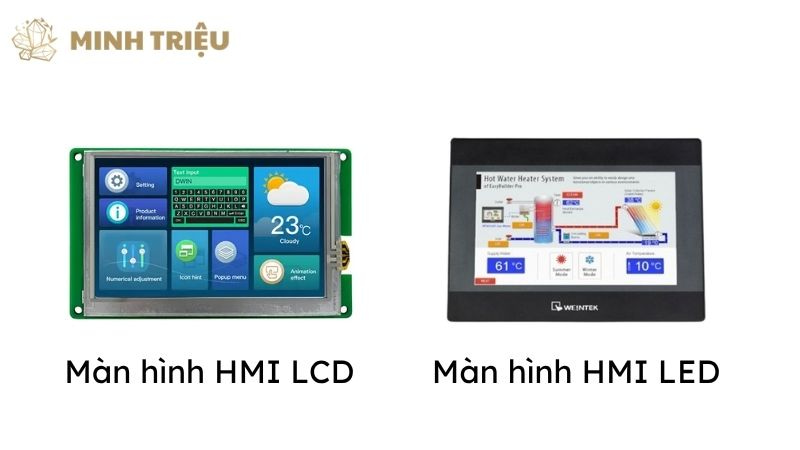

1.1. Màn hình LCD và LED là gì?

Màn hình LCD (Liquid Crystal Display) định nghĩa một công nghệ hiển thị hình ảnh dựa trên việc sử dụng tinh thể lỏng để điều biến ánh sáng từ một nguồn sáng nền, nó tạo ra các pixel hiển thị màu sắc. Trong khi đó, thuật ngữ màn hình LED thường được dùng để chỉ hai khái niệm khác nhau:

• Một là các màn hình LCD sử dụng đèn nền LED thay vì đèn huỳnh quang lạnh (CCFL) để cải thiện độ sáng và hiệu quả năng lượng
• Hai là các màn hình tự phát sáng như OLED (Organic Light Emitting Diode) hoặc Micro-LED, nơi mỗi điểm ảnh tự phát ra ánh sáng mà không cần đèn nền riêng biệt.

Sự khác biệt cơ bản giữa LCD và LED (tự phát sáng) nằm ở công nghệ chiếu sáng nền: LCD cần đèn nền để hiển thị, còn LED tự phát sáng không cần.

1.2. Tầm quan trọng của màn hình hiển thị trong HMI và PLC

Màn hình hiển thị đóng vai trò thiết yếu trong việc cung cấp một giao diện người-máy (HMI) trực quan và hiệu quả, nó là cầu nối quan trọng giữa người vận hành và các hệ thống điều khiển tự động. Màn hình thực hiện chức năng hiển thị dữ liệu vận hành, trạng thái quy trình sản xuất, và các cảnh báo tức thì được gửi từ Bộ điều khiển logic khả trình (PLC).

Sự hiện diện của màn hình hiển thị chất lượng cao giúp nâng cao khả năng giám sát toàn diện, hỗ trợ điều khiển chính xác các thiết bị, và cải thiện tốc độ ra quyết định của người vận hành trong môi trường sản xuất công nghiệp phức tạp và đòi hỏi độ chính xác cao.

1.3. Tổng quan về nguyên lý hoạt động

Nguyên lý hoạt động của màn hình LCD và LED có sự khác biệt cơ bản trong cách chúng tạo ra ánh sáng và màu sắc để hiển thị hình ảnh. Màn hình LCD hoạt động theo nguyên tắc điều biến ánh sáng: chúng sử dụng các tinh thể lỏng để xoay hoặc thẳng hàng dưới tác động của điện trường, từ đó điều khiển lượng ánh sáng từ đèn nền đi qua mỗi pixel để tạo ra hình ảnh.

Ngược lại, màn hình LED (tự phát sáng như OLED hay Micro-LED) hoạt động theo nguyên tắc tự phát sáng: mỗi điốt phát quang (LED) nhỏ trong từng pixel tự phát ra ánh sáng với cường độ và màu sắc mong muốn, không cần đến đèn nền riêng biệt.

2. Nguyên lý hoạt động của màn hình LCD (Liquid Crystal Display)

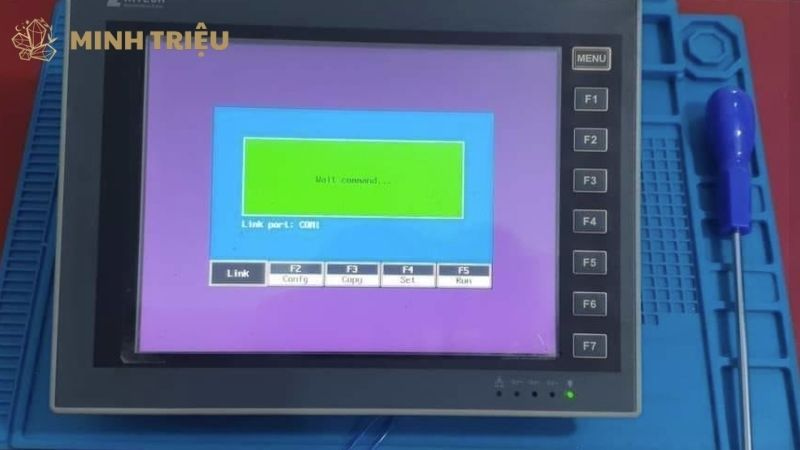

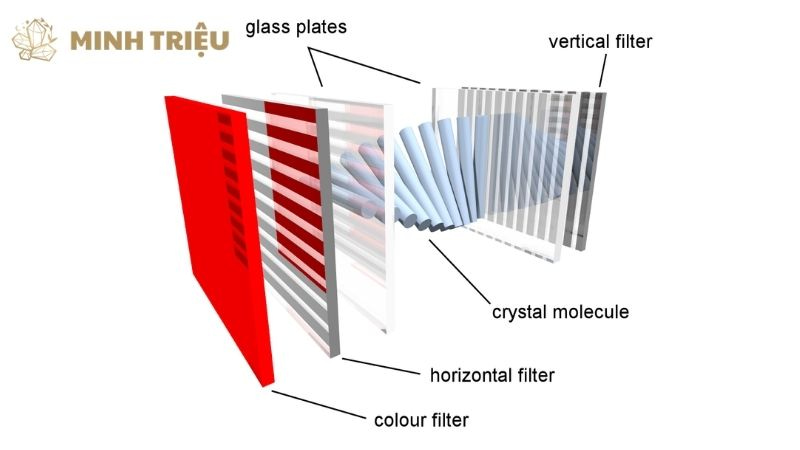

2.1. Khái niệm cơ bản về tinh thể lỏng và điều biến ánh sáng

Tinh thể lỏng là một vật liệu đặc biệt có đặc tính vừa lỏng vừa rắn, nó có khả năng thay đổi cấu trúc phân tử (và do đó là khả năng phân cực ánh sáng) khi có điện trường tác động. Khả năng này cho phép tinh thể lỏng thực hiện chức năng điều khiển sự phân cực của ánh sáng đi qua chúng.

Bằng cách điều chỉnh điện áp đặt vào lớp tinh thể lỏng, người ta có thể kiểm soát lượng ánh sáng được phép đi qua hoặc bị chặn lại, từ đó tạo ra các mức độ sáng khác nhau và cuối cùng là hình ảnh trên màn hình.

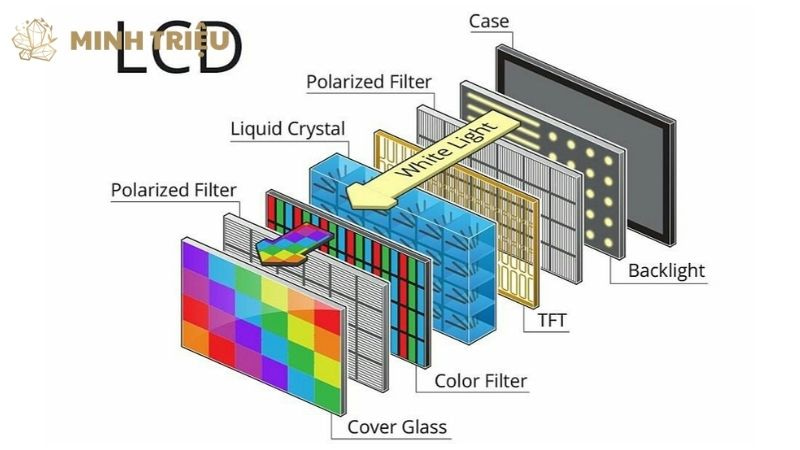

2.2. Các thành phần cốt lõi của màn hình LCD

Màn hình LCD được cấu thành từ nhiều thành phần cốt lõi hoạt động cùng nhau để tạo ra hình ảnh hiển thị. Đèn nền (Backlight Unit – BLU) là nguồn sáng chính phía sau màn hình, thường sử dụng đèn huỳnh quang lạnh (CCFL) hoặc phổ biến hơn là đèn LED, nó có chức năng cung cấp ánh sáng cho toàn bộ màn hình.

Bộ lọc phân cực (Polarizer) bao gồm hai tấm lọc phân cực đặt ở phía trước và phía sau lớp tinh thể lỏng, chúng chỉ cho phép ánh sáng có hướng phân cực nhất định đi qua. Lớp tinh thể lỏng (Liquid Crystal Layer) là lớp mỏng chứa các tinh thể lỏng nằm giữa hai tấm kính có điện cực, nó có chức năng xoay hoặc thẳng hàng dưới tác động của điện trường để điều khiển lượng ánh sáng đi qua.

Cuối cùng, Bộ lọc màu (Color Filter) bao gồm các điểm ảnh phụ (sub-pixels) màu đỏ, xanh lá, xanh dương (RGB), chúng có chức năng tạo ra màu sắc đầy đủ cho hình ảnh bằng cách lọc ánh sáng trắng đi qua.

2.3. Quá trình tạo hình ảnh trên màn hình LCD

Quá trình tạo hình ảnh trên màn hình LCD diễn ra theo một chuỗi các bước được điều khiển chính xác. Đầu tiên, ánh sáng từ đèn nền đi qua bộ lọc phân cực thứ nhất, chỉ cho phép ánh sáng có hướng phân cực nhất định đi vào lớp tinh thể lỏng.

Tiếp theo, điện trường được tác động lên tinh thể lỏng trong từng pixel, làm thay đổi hướng phân cực của ánh sáng khi nó đi qua lớp này. Cuối cùng, ánh sáng đã được điều biến đi qua bộ lọc phân cực thứ hai (vuông góc với bộ lọc thứ nhất) và bộ lọc màu, từ đó tạo ra điểm ảnh với màu sắc và độ sáng mong muốn trên màn hình.

2.4. Các loại công nghệ LCD phổ biến

Màn hình LCD được phát triển với nhiều loại công nghệ khác nhau, mỗi loại có những ưu và nhược điểm riêng. Twisted Nematic (TN) là công nghệ LCD lâu đời nhất, nó có ưu điểm về thời gian phản hồi nhanh và chi phí thấp, nhưng nhược điểm là góc nhìn hẹp và màu sắc kém chính xác.

In-Plane Switching (IPS) là công nghệ được ưa chuộng hơn, nó có ưu điểm nổi bật về góc nhìn rộng và màu sắc chính xác, tuy nhiên nhược điểm là thời gian phản hồi chậm hơn TN một chút. Cuối cùng, Vertical Alignment (VA) là một công nghệ khác, nó có ưu điểm về độ tương phản cao và khả năng hiển thị màu đen sâu, nhưng nhược điểm là góc nhìn trung bình.

3. Nguyên lý hoạt động của màn hình LED (Light Emitting Diode)

3.1. Khái niệm cơ bản về điốt phát quang

Điốt phát quang (LED) là một loại điốt bán dẫn đặc biệt, nó có khả năng phát ra ánh sáng khi có dòng điện chạy qua nó. Khác với màn hình LCD truyền thống cần đèn nền riêng biệt, LED có chức năng tự phát sáng, nghĩa là mỗi điốt nhỏ có thể tạo ra ánh sáng riêng, điều này mang lại nhiều lợi thế về độ sáng, độ tương phản và hiệu quả năng lượng. Nguyên lý này là nền tảng cho sự phát triển của các công nghệ hiển thị tiên tiến như OLED và Micro-LED.

3.2. Các loại công nghệ màn hình LED

Công nghệ màn hình LED đã phát triển thành nhiều loại khác nhau, phục vụ các mục đích hiển thị đa dạng. LED truyền thống thường được dùng làm đèn nền cho LCD, các điốt LED được sắp xếp phía sau lớp tinh thể lỏng để chiếu sáng nền, nó có chức năng cải thiện độ sáng, độ tương phản và hiệu quả năng lượng so với đèn huỳnh quang lạnh (CCFL).

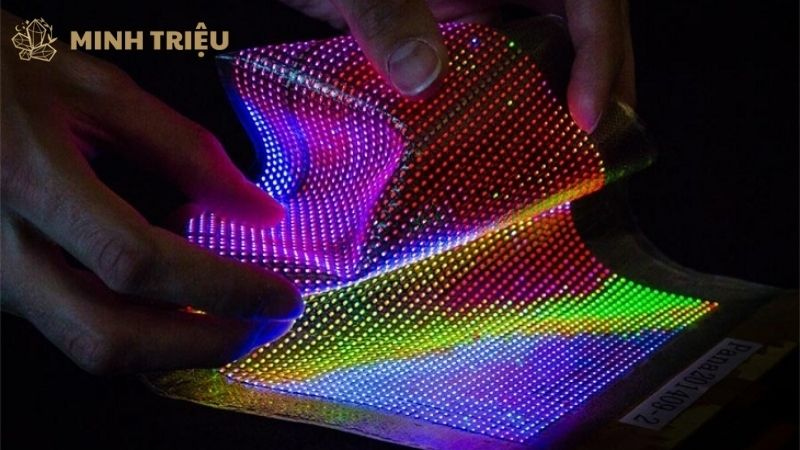

OLED (Organic Light Emitting Diode) là một công nghệ đột phá, nơi mỗi pixel tự phát sáng bằng vật liệu hữu cơ, nó có ưu điểm về màu đen tuyệt đối, độ tương phản vô hạn, góc nhìn rộng, và khả năng tạo ra màn hình mỏng, linh hoạt. Mini-LED là một bước tiến của công nghệ đèn nền, nó sử dụng hàng ngàn đèn LED nhỏ hơn để chiếu sáng nền, cho phép kiểm soát ánh sáng cục bộ tốt hơn (local dimming), mang lại độ tương phản cao và độ sáng tốt hơn LCD truyền thống, nhưng vẫn cần lớp tinh thể lỏng.

Cuối cùng, Micro-LED là công nghệ tiên tiến nhất, nơi mỗi pixel là một điốt LED siêu nhỏ tự phát sáng, không cần đèn nền hay bộ lọc màu, nó có ưu điểm vượt trội về độ sáng cực cao, độ tương phản vô hạn, tuổi thọ dài, và thời gian phản hồi cực nhanh.

3.3. Quá trình tạo hình ảnh trên màn hình LED (tự phát sáng)

Quá trình tạo hình ảnh trên màn hình LED (áp dụng cho OLED và Micro-LED) diễn ra bằng cách điều khiển trực tiếp từng điểm ảnh. Mỗi điểm ảnh (pixel) trên màn hình OLED/Micro-LED bao gồm các điốt LED nhỏ (thường là các điốt màu đỏ, xanh lá, xanh dương – RGB).

Dòng điện được điều khiển chính xác đến từng điốt này, làm chúng phát sáng với cường độ và màu sắc mong muốn. Sự kết hợp của hàng triệu điểm ảnh tự phát sáng, mỗi điểm ảnh được điều khiển độc lập về màu sắc và độ sáng, sẽ tạo nên hình ảnh hoàn chỉnh và sống động trên màn hình.

4. So sánh và ứng dụng của LCD/LED trong HMI

4.1. So sánh LCD và LED (đối với màn hình HMI)

Khi xem xét màn hình HMI, việc so sánh giữa LCD (có đèn nền LED) và LED (OLED/Micro-LED) là cần thiết để lựa chọn công nghệ phù hợp. Về độ sáng, LCD có đèn nền LED cho độ sáng tốt, nhưng phụ thuộc vào hiệu suất của đèn nền, trong khi LED tự phát sáng đạt độ sáng rất tốt do mỗi pixel tự phát sáng.

Độ tương phản của LCD tốt nhưng không thể sánh bằng LED tự phát sáng, vốn có màu đen tuyệt đối và độ tương phản vô hạn. Góc nhìn của LCD tốt (đặc biệt là IPS) nhưng có thể bị biến đổi màu ở các góc hẹp, còn LED tự phát sáng có góc nhìn rất rộng mà không bị biến đổi màu. Tiêu thụ điện của LCD tương đối thấp, trong khi LED tự phát sáng tùy thuộc vào nội dung hiển thị (màu đen tiết kiệm điện).

Về chi phí, LCD thường thấp hơn LED. Tuổi thọ của cả hai đều tốt, nhưng Micro-LED rất tốt, trong khi OLED có thể gặp vấn đề burn-in sau thời gian dài sử dụng. Cuối cùng, độ dày của LCD dày hơn một chút do cần đèn nền, còn OLED rất mỏng và linh hoạt.

4.2. Lựa chọn màn hình hiển thị cho HMI công nghiệp

Việc lựa chọn màn hình hiển thị cho HMI công nghiệp đòi hỏi sự ưu tiên vào các yếu tố khác biệt so với màn hình tiêu dùng. Độ bền và khả năng chống chịu môi trường là quan trọng hơn chất lượng hình ảnh tuyệt đối, vì màn hình HMI phải hoạt động trong điều kiện khắc nghiệt. Độ rõ nét và khả năng đọc thông tin là yếu tố then chốt, màn hình cần hiển thị rõ ràng dữ liệu dù trong điều kiện ánh sáng khác nhau (quá sáng hoặc quá tối).

Khả năng tích hợp cảm ứng (điện trở hoặc điện dung) cũng là một tiêu chí quan trọng, ảnh hưởng trực tiếp đến khả năng tương tác của người vận hành. Cuối cùng, tuổi thọ và bảo trì là yếu tố kinh tế dài hạn, quyết định tổng chi phí sở hữu của hệ thống.

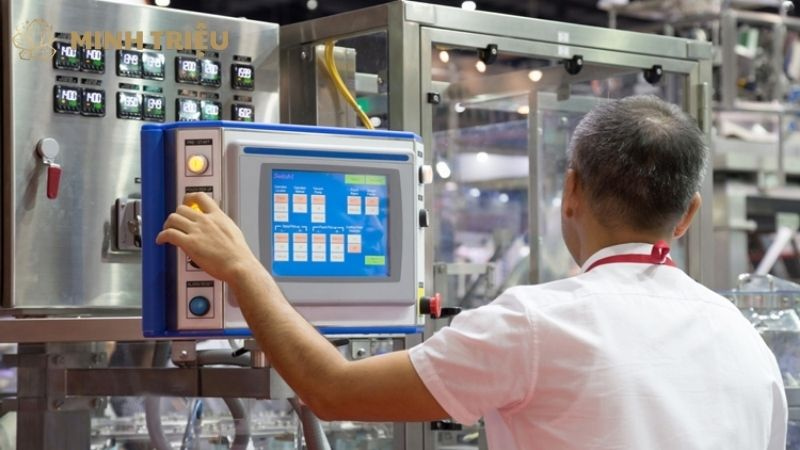

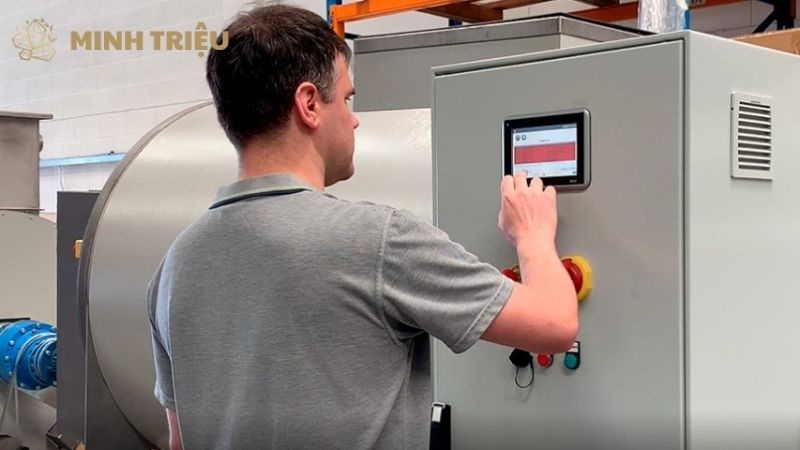

4.3. Ứng dụng cụ thể trong điều khiển công nghiệp

Màn hình LCD/LED có nhiều ứng dụng cụ thể trong điều khiển công nghiệp, chúng là thành phần không thể thiếu của các hệ thống HMI. Màn hình được sử dụng để giám sát thông số quan trọng như nhiệt độ, áp suất, tốc độ máy, và mức độ nguyên liệu trong các bồn chứa. Chúng cũng thực hiện chức năng trực quan hóa dữ liệu thông qua biểu đồ, đồ thị xu hướng, và báo cáo sản xuất, giúp người vận hành dễ dàng phân tích hiệu suất.

Ngoài ra, màn hình còn cung cấp giao diện điều khiển với các nút bấm ảo, thanh trượt, và bàn phím số để người dùng tương tác trực tiếp với PLC, cũng như hiển thị cảnh báo và thông báo kịp thời, đảm bảo an toàn và xử lý sự cố nhanh chóng.

5. Các yếu tố ảnh hưởng đến hiệu suất và lựa chọn màn hình trong công nghiệp

5.1. Các yếu tố môi trường khắc nghiệt

Môi trường khắc nghiệt trong công nghiệp đặt ra nhiều thách thức cho màn hình hiển thị, đòi hỏi chúng phải có khả năng chống chịu cao. Nhiệt độ là một yếu tố quan trọng, màn hình cần có khả năng hoạt động ổn định trong dải nhiệt độ rộng (từ rất nóng đến rất lạnh). Độ ẩm cao và nguy cơ ngưng tụ hơi nước cũng là vấn đề cần được giải quyết bằng các thiết kế kín và chống ẩm.

Bụi bẩn và hóa chất ăn mòn đòi hỏi màn hình phải có khả năng chống bụi và chống ăn mòn từ các chất công nghiệp. Cuối cùng, rung động và va đập liên tục từ máy móc yêu cầu màn hình phải có độ bền cơ học cao để chịu được các tác động vật lý.

5.2. Các thông số hiển thị quan trọng

Khi lựa chọn màn hình công nghiệp, các thông số hiển thị quan trọng cần được xem xét kỹ lưỡng để đảm bảo hiệu suất tối ưu. Độ phân giải (Resolution) của màn hình ảnh hưởng trực tiếp đến độ chi tiết của hình ảnh và văn bản hiển thị, đặc biệt quan trọng khi hiển thị các sơ đồ phức tạp. Tốc độ làm mới (Refresh Rate) ảnh hưởng đến độ mượt mà của chuyển động trên màn hình, quan trọng cho các ứng dụng hiển thị video hoặc đồ họa động.

Thời gian phản hồi (Response Time) là một yếu tố then chốt cho các ứng dụng video hoặc đồ họa động, nó quyết định tốc độ các pixel thay đổi trạng thái. Cuối cùng, độ sáng (Brightness) và độ tương phản (Contrast Ratio) ảnh hưởng trực tiếp đến khả năng đọc thông tin trong môi trường ánh sáng mạnh hoặc yếu.

5.3. Tích hợp công nghệ cảm ứng

Tích hợp công nghệ cảm ứng là một yếu tố quyết định đến trải nghiệm người dùng và khả năng tương tác của HMI. Người dùng có thể lựa chọn giữa cảm ứng điện trở (thường bền hơn, có thể dùng găng tay thông thường) và cảm ứng điện dung (nhạy hơn, hỗ trợ đa điểm chạm, cho hình ảnh đẹp hơn).

Sự lựa chọn này ảnh hưởng trực tiếp đến cách người vận hành tương tác với hệ thống, từ đó tác động đến hiệu quả công việc và sự thoải mái khi sử dụng.

5.4. Các cổng kết nối và giao diện

Các cổng kết nối và giao diện trên màn hình HMI là yếu tố cần thiết để đảm bảo khả năng tương thích và truyền dữ liệu. Các chuẩn kết nối video phổ biến bao gồm VGA, DVI, HDMI, và DisplayPort, chúng cho phép truyền tải tín hiệu hình ảnh từ máy tính công nghiệp hoặc PLC.

Ngoài ra, các cổng như USB và Ethernet cũng rất quan trọng, chúng được sử dụng cho mục đích truyền dữ liệu cảm ứng, cập nhật phần mềm, và kết nối mạng để điều khiển HMI từ xa hoặc tích hợp vào hệ thống lớn hơn.

6. Kết luận

Màn hình LCD và LED là phần không thể thiếu trong các hệ thống HMI giúp hiển thị thông tin rõ ràng, đáng tin cậy. LCD điều biến ánh sáng, còn LED tự phát sáng, nhưng cả hai đều phục vụ mục tiêu chung: cung cấp giao diện trực quan cho người vận hành. Xu hướng hiện nay hướng tới màn hình độ phân giải cao (4K, 8K), cong, trong suốt, tích hợp AI và khả năng phân tích dữ liệu, cùng với các công nghệ linh hoạt như màn hình cuộn/gập.

Khi lựa chọn màn hình, kỹ sư cần xem xét độ phân giải, độ sáng, độ bền, công nghệ cảm ứng và ngân sách để đảm bảo hiệu quả và phù hợp với môi trường công nghiệp.
