Nguyên Lý Hoạt Động Của Màn Hình Cảm Ứng Điện Trở Trong Công Nghiệp

Màn hình cảm ứng điện trở là công nghệ giao diện người-máy bền bỉ và hiệu quả, cho phép thao tác trực tiếp thông qua chạm đơn giản. Nhờ khả năng chống bụi, nước và hóa chất, loại màn hình này được ưa chuộng trong môi trường công nghiệp khắc nghiệt. Bài viết sẽ làm rõ nguyên lý hoạt động, từ cấu tạo các lớp vật liệu, cách phát hiện điểm chạm theo trục, đến vai trò của bộ điều khiển xử lý tín hiệu.

1. Giới thiệu về màn hình cảm ứng điện trở và vai trò trong tự động hóa

1.1. Màn hình cảm ứng điện trở là gì?

Màn hình cảm ứng điện trở định nghĩa một công nghệ cảm ứng dựa trên sự thay đổi điện trở khi có lực tác động, nó cho phép người dùng tương tác với thiết bị bằng cách chạm vào bề mặt. Công nghệ này xuất hiện từ những năm 1970 và nhanh chóng trở nên phổ biến nhờ độ tin cậy và khả năng hoạt động trong nhiều điều kiện khác nhau.

Màn hình cảm ứng điện trở đã trở thành một phần không thể thiếu trong nhiều thiết bị, từ các thiết bị điện tử tiêu dùng đời đầu đến các hệ thống điều khiển công nghiệp chuyên dụng.

1.2. Tầm quan trọng của màn hình cảm ứng trong HMI

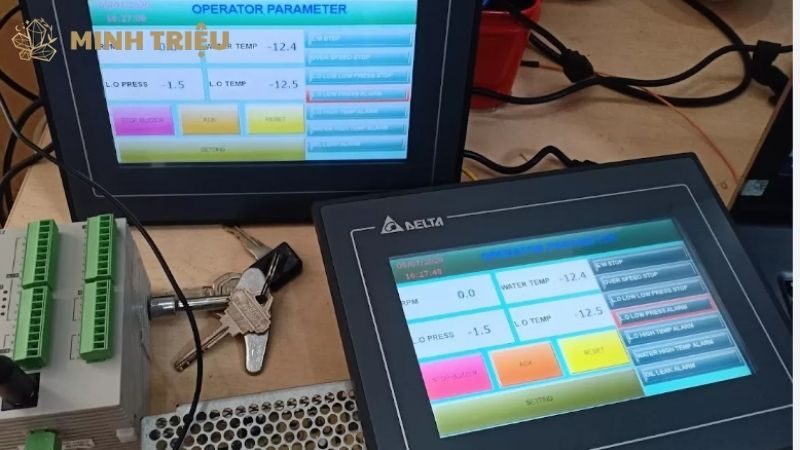

Màn hình cảm ứng đóng vai trò là một giao diện người dùng trực quan và hiệu quả trong các hệ thống HMI (Human Machine Interface), nó thay thế các nút bấm vật lý và công tắc truyền thống. Trong môi trường sản xuất công nghiệp, màn hình cảm ứng cho phép người vận hành kết nối và tương tác trực tiếp với PLC (Bộ điều khiển logic khả trình), giám sát các thông số vận hành, điều khiển máy móc, và nhập liệu một cách dễ dàng.

Một trong những ưu điểm nổi bật của màn hình cảm ứng điện trở là khả năng hoạt động bền bỉ trong môi trường công nghiệp khắc nghiệt, nơi có bụi, dầu mỡ, hoặc người vận hành phải đeo găng tay.

1.3. Tổng quan về nguyên lý hoạt động

Nguyên lý hoạt động của màn hình cảm ứng điện trở dựa trên việc phát hiện sự thay đổi điện trở khi hai lớp dẫn điện tiếp xúc với nhau, nó cho phép xác định chính xác điểm chạm. Về cơ bản, khi một lực nhấn được tác động lên bề mặt màn hình, hai lớp dẫn điện bên trong sẽ chạm vào nhau.

Sự tiếp xúc này tạo ra một thay đổi về điện áp, và bộ điều khiển của màn hình sẽ đo lường sự thay đổi đó để tính toán tọa độ X và Y của điểm chạm. Quá trình này diễn ra liên tục và nhanh chóng, cho phép HMI phản hồi tức thì với thao tác của người dùng.

2. Cấu tạo chi tiết của màn hình cảm ứng điện trở

2.1. Các lớp cấu thành chính

Màn hình cảm ứng điện trở được cấu thành từ nhiều lớp vật liệu mỏng và trong suốt, chúng phối hợp với nhau để tạo nên khả năng cảm ứng. Lớp trên cùng là một phim polyester linh hoạt và trong suốt, được phủ một lớp dẫn điện mỏng (ITO – Indium Tin Oxide) ở mặt dưới; lớp này có chức năng biến dạng khi có lực nhấn, tạo tiếp xúc với lớp dưới.

Lớp dưới cùng là một tấm kính cứng và trong suốt, được phủ một lớp dẫn điện mỏng (ITO) ở mặt trên; lớp này cung cấp một bề mặt ổn định và dẫn điện. Giữa hai lớp dẫn điện này là lớp cách ly (Spacer Dots), bao gồm các chấm nhỏ li ti không dẫn điện, chúng giữ một khoảng cách nhất định giữa hai lớp để ngăn chặn tiếp xúc ngẫu nhiên khi không có lực nhấn.

2.2. Hệ thống điện cực

Hệ thống điện cực được bố trí một cách chiến lược trên hai lớp dẫn điện chính của màn hình cảm ứng, chúng tạo ra một trường điện áp cần thiết để xác định vị trí chạm. Trên một lớp (ví dụ, lớp phim polyester), các điện cực được đặt dọc theo hai cạnh đối diện để tạo ra một gradient điện áp theo trục X.

Tương tự, trên lớp còn lại (lớp kính), các điện cực được bố trí theo hai cạnh vuông góc để tạo ra gradient điện áp theo trục Y. Khi có lực chạm, hai lớp này tiếp xúc, và điện áp tại điểm tiếp xúc sẽ được đo để xác định tọa độ chính xác.

3. Nguyên lý hoạt động của màn hình cảm ứng điện trở

3.1. Phát hiện điểm chạm theo trục X

Khi ngón tay hoặc bút stylus nhấn vào màn hình, lớp phim polyester linh hoạt sẽ tiếp xúc với lớp kính bên dưới tại điểm chạm, nó tạo ra một mạch điện kín cục bộ. Hệ thống điều khiển sẽ áp một điện áp vào các điện cực của lớp kính theo chiều ngang (để tạo gradient điện áp theo trục X).

Sau đó, nó đo điện áp tại điểm tiếp xúc trên lớp phim polyester. Giá trị điện áp này tỷ lệ thuận với vị trí của điểm chạm trên trục X, từ đó xác định được tọa độ X.

3.2. Phát hiện điểm chạm theo trục Y

Tương tự như việc phát hiện trục X, hệ thống sẽ đảo chiều điện áp và đo trên trục Y để xác định tọa độ dọc. Điện áp được áp vào các điện cực của lớp phim polyester theo chiều dọc (để tạo gradient điện áp theo trục Y). Sau đó, bộ điều khiển sẽ đo điện áp tại điểm tiếp xúc trên lớp kính.

Giá trị điện áp này sẽ cho biết vị trí của điểm chạm trên trục Y. Bằng cách kết hợp tọa độ X và Y, hệ thống có thể xác định chính xác vị trí duy nhất của điểm chạm trên màn hình.

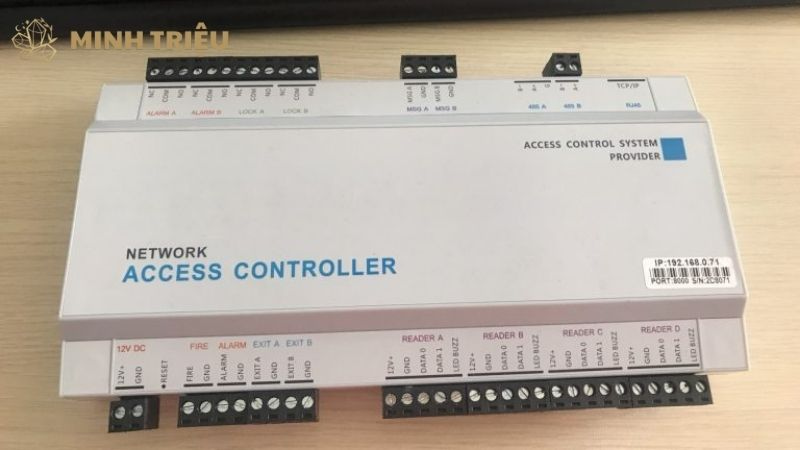

3.3. Bộ điều khiển (Controller) và chuyển đổi tín hiệu

Bộ điều khiển (Controller) đóng vai trò trung tâm trong việc xử lý tín hiệu từ màn hình cảm ứng, nó thực hiện nhiệm vụ đọc tín hiệu điện áp từ các lớp dẫn điện. Bộ điều khiển có khả năng chuyển đổi tín hiệu analog (điện áp) thành tọa độ kỹ thuật số (X, Y) mà các hệ thống máy tính có thể hiểu được.

Sau khi chuyển đổi, dữ liệu tọa độ này sẽ được truyền đến HMI thông qua các cổng giao tiếp để xử lý, từ đó kích hoạt các chức năng hoặc thay đổi trạng thái điều khiển theo yêu cầu của người dùng.

3.4. Quá trình liên tục và phản hồi

Màn hình cảm ứng điện trở hoạt động thông qua một quá trình quét liên tục để phát hiện và cập nhật vị trí chạm, nó đảm bảo khả năng phản hồi tức thì với người dùng. Bộ điều khiển liên tục kiểm tra trạng thái của các lớp dẫn điện, và ngay khi phát hiện có sự tiếp xúc, nó sẽ nhanh chóng đo lường và tính toán tọa độ.

HMI sẽ ngay lập tức phản hồi lại thao tác chạm của người dùng bằng cách hiển thị các thay đổi trên giao diện, kích hoạt một chức năng cụ thể hoặc gửi lệnh điều khiển đến PLC, tạo nên một trải nghiệm tương tác liền mạch và hiệu quả.

4. Ưu và nhược điểm của màn hình cảm ứng điện trở trong công nghiệp

4.1. Ưu điểm nổi bật

Màn hình cảm ứng điện trở sở hữu nhiều ưu điểm nổi bật làm cho nó trở thành lựa chọn lý tưởng trong môi trường công nghiệp. Độ bền cao là một đặc tính quan trọng, cho phép màn hình chống chịu tốt với bụi bẩn, nước, và hóa chất, phù hợp với các điều kiện sản xuất công nghiệp khắc nghiệt.

Nó cung cấp độ chính xác cao trong việc nhận diện điểm chạm, ngay cả khi người vận hành sử dụng bút stylus hoặc găng tay, điều này rất quan trọng cho các thao tác yêu cầu độ tỉ mỉ. Ngoài ra, chi phí thấp hơn so với nhiều công nghệ cảm ứng khác cũng là một lợi thế kinh tế. Đặc biệt, khả năng hoạt động với mọi vật thể (ngón tay, bút, găng tay, hoặc bất kỳ vật cứng nào) mang lại sự linh hoạt tối đa cho người dùng.

4.2. Nhược điểm cần lưu ý

Mặc dù có nhiều ưu điểm, màn hình cảm ứng điện trở cũng có một số nhược điểm cần lưu ý khi cân nhắc ứng dụng. Độ trong suốt thấp là một hạn chế đáng kể, nó ảnh hưởng đến độ sáng và độ tương phản của màn hình, làm cho hình ảnh hiển thị kém sắc nét hơn so với các công nghệ khác. Công nghệ này thường chỉ hỗ trợ đa điểm chạm cơ bản (thường chỉ 1 hoặc 2 điểm chạm cùng lúc), điều này hạn chế các thao tác phức tạp như chụm để phóng to/thu nhỏ.

Màn hình cũng có độ nhạy cảm với áp lực, nghĩa là người dùng cần tác động một lực nhất định để kích hoạt cảm ứng, điều này có thể gây mỏi nếu thao tác liên tục. Cuối cùng, lớp phim polyester bên ngoài dễ bị trầy xước theo thời gian sử dụng, ảnh hưởng đến độ bền và tính thẩm mỹ.

5. Ứng dụng của màn hình cảm ứng điện trở trong hệ thống HMI

5.1. Bảng điều khiển HMI tại nhà máy

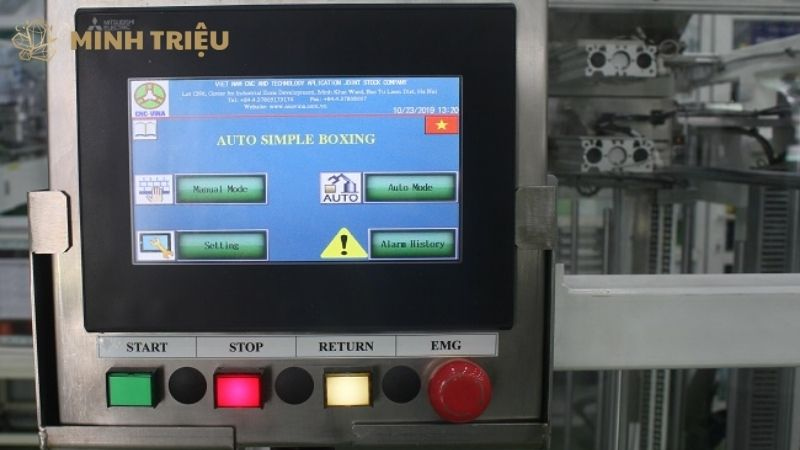

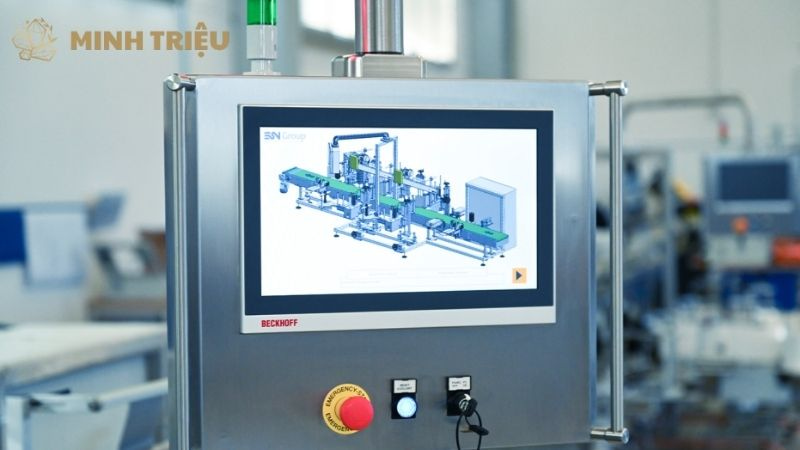

Màn hình cảm ứng điện trở được ứng dụng rộng rãi làm bảng điều khiển HMI tại nhà máy, chúng cung cấp một giao diện trực quan cho người vận hành. Các HMI này cho phép người dùng giám sát thông số máy móc như nhiệt độ, áp suất, tốc độ sản xuất; điều khiển quy trình sản xuất bằng cách bật/tắt thiết bị, điều chỉnh thông số; và thực hiện các thao tác nhập liệu, thay đổi công thức, hoặc cài đặt vận hành một cách dễ dàng. Sự bền bỉ của chúng là yếu tố then chốt trong môi trường công nghiệp khắc nghiệt.

5.2. Thiết bị cầm tay và máy móc chuyên dụng

Công nghệ cảm ứng điện trở cũng được tích hợp vào nhiều thiết bị cầm tay và máy móc chuyên dụng trong công nghiệp. Ví dụ, chúng được sử dụng trong các thiết bị kiểm tra chất lượng, máy quét mã vạch công nghiệp, và máy POS công nghiệp tại các nhà kho hoặc dây chuyền sản xuất.

Khả năng hoạt động ổn định trong các môi trường đặc biệt như nơi có nhiệt độ cao hoặc độ ẩm lớn làm cho chúng trở thành lựa chọn phù hợp cho những ứng dụng này.

5.3. Tích hợp trong các hệ thống tự động hóa khác

Màn hình cảm ứng điện trở còn được tích hợp vào nhiều hệ thống tự động hóa khác ngoài HMI. Chúng xuất hiện trên các máy CNC (Computer Numerical Control) để điều khiển gia công, trên các robot công nghiệp để lập trình và giám sát chuyển động, và trong các dây chuyền lắp ráp tự động. Ngoài ra, chúng còn là một phần của các hệ thống giám sát và điều khiển phân tán (DCS), cung cấp điểm truy cập cục bộ cho người vận hành.

6. Kết luận

Màn hình cảm ứng điện trở hoạt động dựa trên thay đổi điện trở khi có lực chạm, mang lại độ bền cao và khả năng hoạt động tốt trong môi trường khắc nghiệt. Đây là lựa chọn phổ biến trong HMI công nghiệp nhờ khả năng chịu nước, bụi và thao tác bằng găng tay. Dù công nghệ cảm ứng điện dung ngày càng phổ biến nhờ độ nhạy và hỗ trợ đa điểm chạm, màn hình điện trở vẫn giữ vai trò quan trọng trong các ứng dụng yêu cầu độ bền và tính ổn định cao.

Xu hướng hiện nay còn hướng đến việc kết hợp nhiều công nghệ cảm ứng để tối ưu hiệu suất. Việc lựa chọn loại cảm ứng phù hợp cần dựa trên đặc thù môi trường làm việc và yêu cầu thao tác thực tế để đảm bảo hiệu quả và độ tin cậy của hệ thống.
