Hiển thị Dữ liệu (Thông số, Trạng thái) trên HMI trong Sản xuất Công nghiệp

Trong kỷ nguyên công nghiệp 4.0, HMI (Human-Machine Interface) là cầu nối thiết yếu giữa con người và máy móc, quyết định khả năng giám sát và điều khiển quy trình sản xuất. Việc hiển thị dữ liệu (thông số, trạng thái) trên HMI không chỉ là chức năng cơ bản mà còn là huyết mạch, ảnh hưởng trực tiếp đến năng suất, chất lượng và an toàn. Bài viết này sẽ khám phá tầm quan trọng của việc hiển thị dữ liệu, các loại thông số then chốt, nghệ thuật thiết kế giao diện trực quan, thách thức, giải pháp và xu hướng tương lai để tối đa hóa hiệu quả của HMI.

1. Tại Sao Hiển thị Dữ liệu Lại Là Yếu Tố “Sống Còn” Của HMI?

1.1. Từ “Big Data” đến “Smart Information”: Vai trò chuyển hóa của HMI

HMI thực hiện vai trò chuyển hóa dữ liệu thô thành thông tin thông minh, điều này là cần thiết để đối phó với lượng dữ liệu khổng lồ phát sinh từ các hệ thống máy móc hiện đại. Các cảm biến và thiết bị trong nhà máy liên tục tạo ra một lượng lớn Big Data, bao gồm hàng nghìn thông số vận hành và trạng thái thiết bị mỗi giây.

Nếu không có một công cụ hiệu quả để tổng hợp, phân tích và trình bày dữ liệu này một cách có ý nghĩa, người vận hành sẽ bị choáng ngợp và không thể đưa ra bất kỳ quyết định kịp thời nào. HMI giải quyết vấn đề này bằng cách lọc bỏ nhiễu, tổ chức thông tin và trình bày nó dưới dạng đồ họa dễ hiểu, biến dữ liệu phức tạp thành thông tin dễ hành động.

1.2. Tầm quan trọng của việc hiển thị thông số và trạng thái theo thời gian thực

Việc hiển thị thông số và trạng thái theo thời gian thực mang lại nhiều lợi ích chiến lược, điều này là tối quan trọng đối với hoạt động sản xuất liên tục và hiệu quả.

• Ra quyết định tức thì: Người vận hành có thể phản ứng nhanh chóng với bất kỳ thay đổi hoặc sự cố nào, giảm thiểu độ trễ trong việc điều chỉnh quy trình.
• Tối ưu hóa quy trình: Dữ liệu thời gian thực cho phép điều chỉnh thông số chính xác, đảm bảo máy móc hoạt động ở hiệu suất cao nhất và đạt được chất lượng sản phẩm mong muốn.
• Nâng cao an toàn vận hành: Việc giám sát liên tục các trạng thái an toàn và cảnh báo nguy hiểm giúp phát hiện sớm các điều kiện bất thường, từ đó ngăn ngừa tai nạn lao động và bảo vệ thiết bị.
• Giảm thiểu thời gian chết (Downtime): Với khả năng chẩn đoán và khắc phục lỗi nhanh chóng dựa trên dữ liệu trực quan, thời gian ngừng máy không mong muốn sẽ được rút ngắn đáng kể, tối đa hóa hiệu suất sản xuất.

2. Các Thông số và Trạng thái Then Chốt Cần Hiển thị trên HMI

2.1. Nhóm dữ liệu vận hành cốt lõi

Nhóm dữ liệu vận hành cốt lõi bao gồm các thông số quy trình và thông số thiết bị, đây là những chỉ số trực tiếp phản ánh hoạt động của hệ thống.

• Thông số quy trình: Bao gồm nhiệt độ, áp suất, lưu lượng, tốc độ, mức độ nguyên liệu, độ pH, v.v. Ví dụ, trong ngành sản xuất bia, việc giám sát nhiệt độ lên men và lưu lượng CO2 là cực kỳ quan trọng; trong ngành dệt may, tốc độ máy dệt và độ ẩm sợi là những thông số then chốt; còn trong ngành thép, nhiệt độ lò nung và áp suất khí là các chỉ số không thể thiếu.
• Thông số thiết bị: Bao gồm dòng điện, điện áp, tần số, công suất động cơ, vị trí van, trạng thái bơm, v.v. Những thông số này cung cấp cái nhìn sâu sắc về sức khỏe và hiệu suất của từng thành phần máy móc.

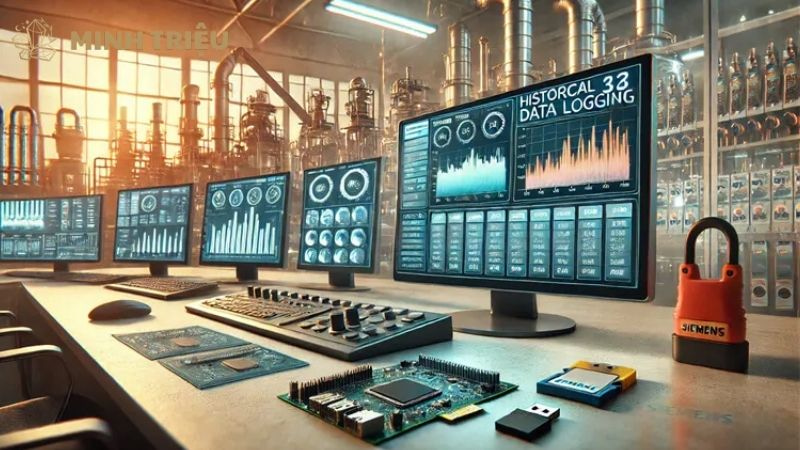

2.2. Nhóm dữ liệu xu hướng và lịch sử

Nhóm dữ liệu này cung cấp cái nhìn tổng quan về hiệu suất theo thời gian và nguyên nhân gốc rễ của sự cố, điều này là hữu ích cho việc phân tích và cải tiến.

• Biểu đồ xu hướng: Hiển thị sự thay đổi của các thông số quan trọng qua thời gian, giúp nhận diện các mẫu hình và dự đoán sự cố.
• Lịch sử cảnh báo: Ghi lại tất cả các sự kiện cảnh báo và nhật ký sự kiện, hỗ trợ quá trình phân tích nguyên nhân gốc rễ và cải thiện quy trình.
• Dữ liệu sản xuất: Bao gồm số lượng sản phẩm, tỷ lệ lỗi, và OEE (Overall Equipment Effectiveness), cung cấp cái nhìn toàn diện về hiệu suất tổng thể của dây chuyền.

2.3. Nhóm dữ liệu trạng thái và cảnh báo

Nhóm dữ liệu này cung cấp thông tin về tình trạng hoạt động và các sự kiện bất thường, điều này là cần thiết để duy trì sự ổn định và an toàn của hệ thống.

• Trạng thái hoạt động: Bao gồm các chỉ thị như Bật/Tắt, Chạy/Dừng, Chế độ thủ công/tự động, Đang chờ, Đang bảo trì.
• Cảnh báo (Alarms): Bao gồm các thông báo về quá giới hạn, lỗi cảm biến, lỗi truyền thông, lỗi cơ khí. Các cảnh báo này cần được phân biệt rõ ràng theo cấp độ: Cảnh báo (Warning) cho các vấn đề tiềm ẩn, Nguy hiểm (Critical) cho các sự cố cần hành động ngay lập tức, và Khẩn cấp (Emergency) cho các tình huống đòi hỏi dừng hệ thống khẩn cấp.
• Trạng thái an toàn: Bao gồm các chỉ báo về khóa liên động, nút dừng khẩn cấp, trạng thái cửa bảo vệ, đảm bảo tuân thủ các quy định an toàn.

2.4. Nguyên tắc ưu tiên hiển thị

Nguyên tắc ưu tiên hiển thị xác định dữ liệu nào cần được nhìn thấy ngay lập tức và dữ liệu nào cần truy cập sâu hơn, điều này giúp tối ưu hóa sự chú ý của người vận hành. Các thông tin quan trọng nhất, như cảnh báo khẩn cấp hoặc các thông số ảnh hưởng trực tiếp đến an toàn và chất lượng, phải luôn nổi bật.

3. Cách Hiển thị Dữ liệu Hiệu quả trên HMI

3.1. Nguyên tắc thiết kế giao diện HMI lấy người dùng làm trung tâm

Thiết kế giao diện HMI hiệu quả tuân thủ các nguyên tắc lấy người dùng làm trung tâm, điều này là cần thiết để đảm bảo sự dễ hiểu và khả năng tương tác.

• Đơn giản và trực quan: Giao diện cần tránh sự lộn xộn, thông tin phải rõ ràng, dễ hiểu ngay lập tức, giảm thiểu gánh nặng nhận thức cho người vận hành.
• Nhất quán: Bố cục, màu sắc, biểu tượng phải đồng nhất trên toàn bộ hệ thống HMI, tạo ra một trải nghiệm người dùng liền mạch và dễ đoán.
• Khả năng tùy chỉnh: Cho phép người vận hành cá nhân hóa giao diện theo nhu cầu cụ thể của họ, ví dụ như sắp xếp lại các widget hoặc chọn thông số hiển thị ưu tiên.
• Phản hồi nhanh: Giao diện phải phản ứng tức thì với thao tác của người dùng và cập nhật dữ liệu theo thời gian thực, tạo cảm giác kiểm soát và tin cậy.
• Khả năng truy cập: Người dùng phải dễ dàng điều hướng qua các màn hình và truy cập thông tin cần thiết với ít bước nhất có thể.

3.2. Các phương pháp trực quan hóa dữ liệu tiên tiến

Các phương pháp trực quan hóa dữ liệu tiên tiến biến dữ liệu số thành hình ảnh dễ hiểu, điều này giúp người vận hành nắm bắt thông tin nhanh chóng.

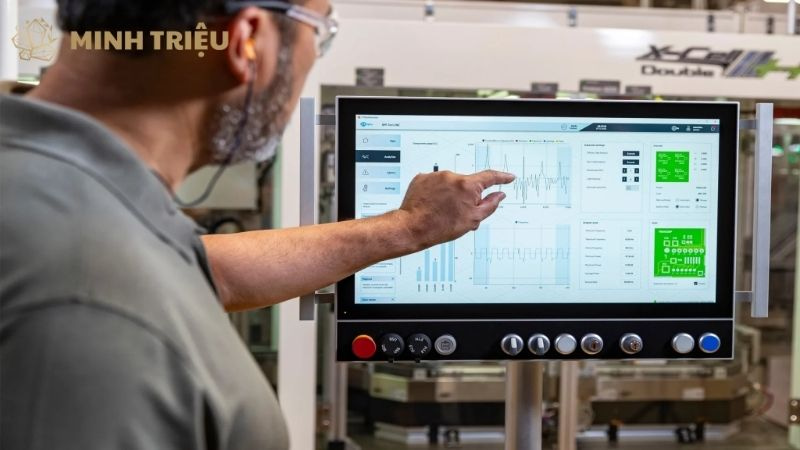

• Biểu đồ động (Dynamic Charts): Sử dụng biểu đồ đường, cột, tròn để hiển thị dữ liệu thời gian thực và lịch sử, giúp nhận diện xu hướng và biến động.
• Đồng hồ đo và thanh trượt (Gauges & Sliders): Trực quan hóa giới hạn và giá trị hiện tại của các thông số, cung cấp cái nhìn nhanh về tình trạng.

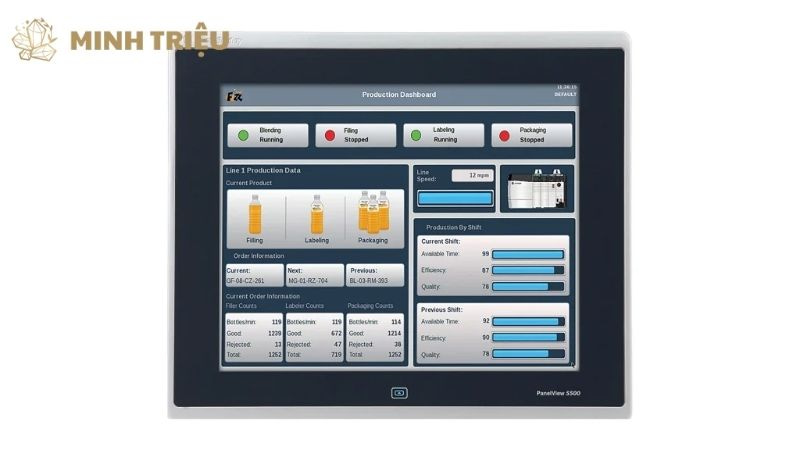

• Bảng điều khiển (Dashboard) tổng quan: Tổng hợp các thông tin quan trọng nhất trên một màn hình duy nhất, cho phép giám sát toàn bộ quy trình một cách hiệu quả.
• Mã hóa màu sắc và biểu tượng thông minh: Sử dụng màu sắc (ví dụ: xanh lá cây cho OK, vàng cho cảnh báo, đỏ cho nguy hiểm) và biểu tượng để truyền tải trạng thái một cách trực quan.

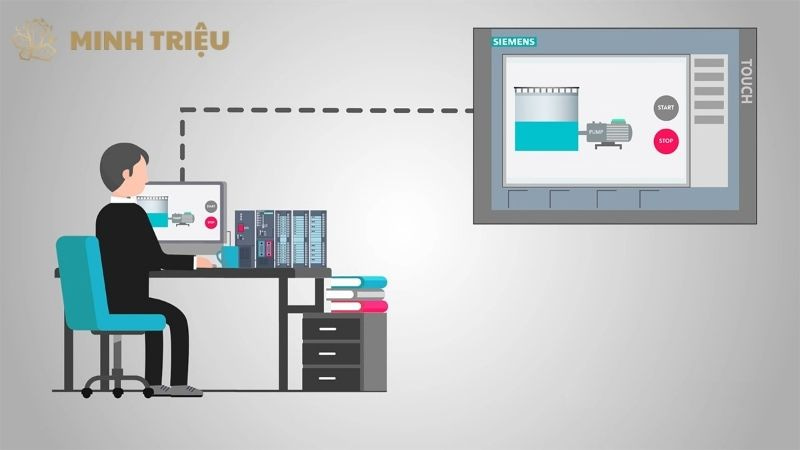

• Hiển thị dạng đồ họa (Mimic Diagrams): Mô phỏng trực quan quy trình sản xuất, bao gồm vị trí thiết bị, đường ống, và luồng vật liệu, giúp người vận hành dễ dàng định vị lỗi và hiểu rõ cấu trúc hệ thống.
• Animation và hiệu ứng thị giác: Sử dụng hợp lý để thu hút sự chú ý vào các sự kiện quan trọng hoặc thay đổi trạng thái, nhưng cần tránh lạm dụng để không gây mất tập trung.

3.3. Tối ưu hóa cho các thiết bị HMI khác nhau

HMI cần được tối ưu hóa cho nhiều loại thiết bị, điều này đảm bảo khả năng tương thích và trải nghiệm người dùng tốt nhất.

• Màn hình cảm ứng lớn tại phòng điều khiển: Cần bố cục rõ ràng, các nút bấm lớn, dễ thao tác.
• Thiết bị HMI nhỏ gọn tại máy: Yêu cầu thông tin cô đọng, chỉ hiển thị những gì cần thiết nhất cho thao tác tại chỗ.
• Hiển thị trên thiết bị di động (nếu có): Cần giao diện đáp ứng (responsive design), tối ưu hóa cho màn hình nhỏ và thao tác chạm.

4. Thách Thức và Giải Pháp Khi “Hiển thị Dữ liệu” Phức Tạp trên HMI

4.1. Các vấn đề thường gặp

Việc hiển thị dữ liệu phức tạp trên HMI thường đối mặt với một số vấn đề chung, điều này có thể ảnh hưởng đến hiệu quả vận hành.

• Quá tải thông tin (Information Overload): Khi quá nhiều dữ liệu được hiển thị cùng lúc, người vận hành dễ bị bối rối và khó tập trung vào những thông tin quan trọng nhất.
• Giao diện lộn xộn, khó hiểu: Thiết kế kém, thiếu tổ chức, hoặc sử dụng quá nhiều màu sắc/biểu tượng không nhất quán có thể khiến giao diện trở nên khó đọc và khó sử dụng.
• Độ chính xác và độ trễ của dữ liệu: Nếu dữ liệu hiển thị không chính xác hoặc có độ trễ cao, nó sẽ ảnh hưởng nghiêm trọng đến khả năng ra quyết định của người vận hành và có thể dẫn đến lỗi.
• Khả năng truy cập và bảo mật: Việc kiểm soát ai được xem thông tin nào và ai có quyền điều khiển là một thách thức lớn, đặc biệt trong các hệ thống lớn.
• Tương thích phần cứng/phần mềm: Hạn chế của các thiết bị HMI cũ hoặc sự không tương thích giữa phần mềm HMI và hệ thống điều khiển có thể giới hạn khả năng hiển thị dữ liệu.

4.2. Giải pháp hiệu quả

Để khắc phục các thách thức trên, cần áp dụng các giải pháp hiệu quả, điều này sẽ nâng cao chất lượng hiển thị dữ liệu trên HMI.

• Phân cấp thông tin: Chia nhỏ dữ liệu thành các cấp độ khác nhau, chỉ hiển thị thông tin quan trọng nhất ở màn hình chính và cho phép người dùng truy cập sâu hơn khi cần.
• Sử dụng công cụ HMI mạnh mẽ: Đầu tư vào phần mềm HMI hiện đại với thư viện đối tượng đồ họa phong phú, khả năng tùy chỉnh cao và công cụ trực quan hóa tiên tiến.
• Đào tạo người vận hành: Đảm bảo người vận hành được đào tạo đầy đủ về cách đọc, hiểu và tương tác với dữ liệu trên HMI, cũng như cách phản ứng với các cảnh báo.
• Tích hợp hệ thống: Kết nối HMI với các hệ thống cấp cao hơn như SCADA (Supervisory Control and Data Acquisition), MES (Manufacturing Execution System), và ERP (Enterprise Resource Planning) để có cái nhìn toàn diện và đồng bộ về hoạt động sản xuất.
• Kiểm tra và xác nhận dữ liệu: Triển khai các quy trình kiểm tra và xác nhận dữ liệu định kỳ để đảm bảo tính chính xác và độ tin cậy của thông tin hiển thị.

5. Kết Luận

Hiển thị dữ liệu (thông số, trạng thái) trên HMI là nghệ thuật và khoa học then chốt, quyết định hiệu quả vận hành và an toàn trong sản xuất. Một HMI với khả năng hiển thị dữ liệu vượt trội biến thông tin thành kiến thức hành động, giúp ra quyết định nhanh chóng. Doanh nghiệp cần đầu tư vào giải pháp HMI hiện đại và tối ưu hóa hiển thị dữ liệu để nâng cao hiệu suất, giảm rủi ro và tăng cường khả năng cạnh tranh trong kỷ nguyên công nghiệp mới.
