HMI là gì? Giải mã Định nghĩa và Vai trò của HMI trong sản xuất công nghiệp

Trong môi trường sản xuất công nghiệp hiện đại, việc con người có thể tương tác hiệu quả với máy móc là yếu tố then chốt để đảm bảo quá trình vận hành trơn tru và chính xác. HMI – viết tắt của Human Machine Interface – chính là công cụ giúp thực hiện điều đó. Vậy HMI là gì? Nó hoạt động như thế nào và đóng vai trò gì trong hệ thống tự động hóa? Bài viết dưới đây sẽ giúp bạn hiểu rõ khái niệm HMI và lý do vì sao thiết bị này lại quan trọng trong dây chuyền sản xuất công nghiệp ngày nay.

1. HMI – Giải mã khái niệm và cấu trúc cốt lõi

1.1. HMI là gì? Định nghĩa chuyên sâu và dễ hiểu

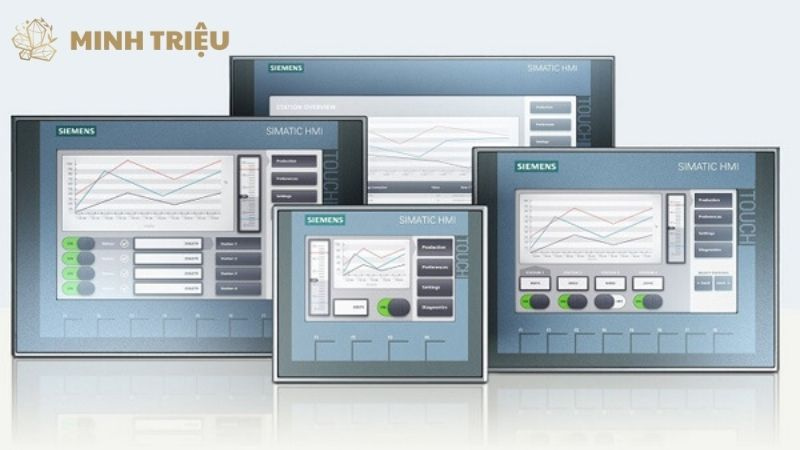

HMI (Human-Machine Interface) biểu thị giao diện cho phép con người tương tác và điều khiển máy móc hoặc hệ thống tự động hóa. Mục đích chính của HMI là chuyển đổi các dữ liệu phức tạp từ máy móc thành thông tin trực quan, dễ hiểu cho người vận hành, đồng thời cho phép người dùng gửi các lệnh điều khiển ngược lại cho hệ thống.

HMI không phải là một bộ điều khiển logic lập trình (PLC) hay một hệ thống điều khiển giám sát và thu thập dữ liệu (SCADA), mà nó là một thành phần bổ trợ, hoàn thiện hệ thống, giúp người dùng dễ dàng truy cập và quản lý các chức năng của PLC hoặc hiển thị dữ liệu từ SCADA.

1.2. Các thành phần cấu tạo nên một hệ thống HMI hoàn chỉnh

Một hệ thống HMI hoàn chỉnh bao gồm các thành phần phần cứng và phần mềm thiết yếu, phối hợp với nhau để tạo nên một giao diện tương tác hiệu quả. Các thành phần này đảm bảo khả năng thu thập, xử lý, hiển thị thông tin và thực thi lệnh điều khiển. Các thành phần cấu tạo của HMI bao gồm:

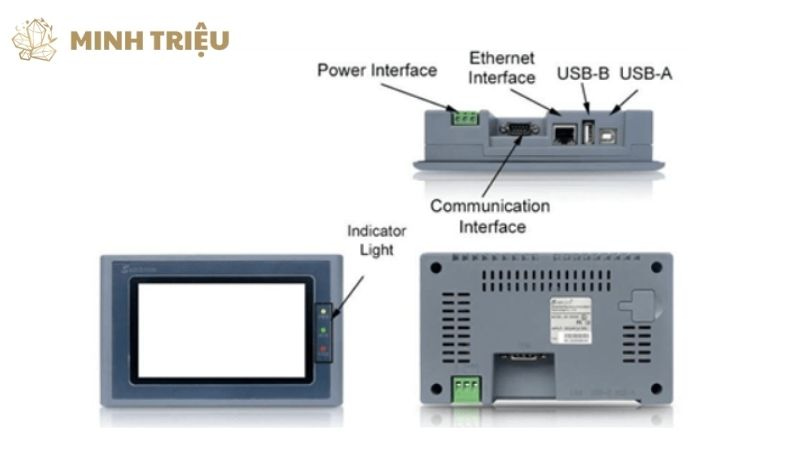

Phần cứng:

• Màn hình cảm ứng/nút bấm vật lý: Đây là giao diện trực tiếp để người vận hành nhập liệu và nhận thông tin.
• Bộ xử lý và bộ nhớ: Đảm nhiệm việc xử lý dữ liệu, chạy phần mềm và lưu trữ cấu hình.
• Cổng giao tiếp: Bao gồm Ethernet, Serial (RS232/RS485), USB, cho phép HMI kết nối với PLC, cảm biến, và các thiết bị khác.

Phần mềm:

• Phần mềm thiết kế giao diện (SCADA/HMI software): Công cụ để lập trình, thiết kế các màn hình đồ họa, nút bấm, biểu đồ.
• Hệ điều hành nhúng: Nền tảng để phần mềm HMI hoạt động ổn định.
• Giao thức truyền thông: Như Modbus, Profinet, OPC UA, cho phép HMI giao tiếp với các thiết bị khác trong hệ thống tự động hóa.
• Giao diện đồ họa: Bao gồm các biểu đồ, nút bấm, thanh trượt, cảnh báo, và các yếu tố trực quan khác được thiết kế để hiển thị thông tin một cách rõ ràng và dễ hiểu.

2: Vai trò “then chốt” của HMI trong vận hành sản xuất công nghiệp

2.1. Tối ưu hóa tương tác và đơn giản hóa vận hành

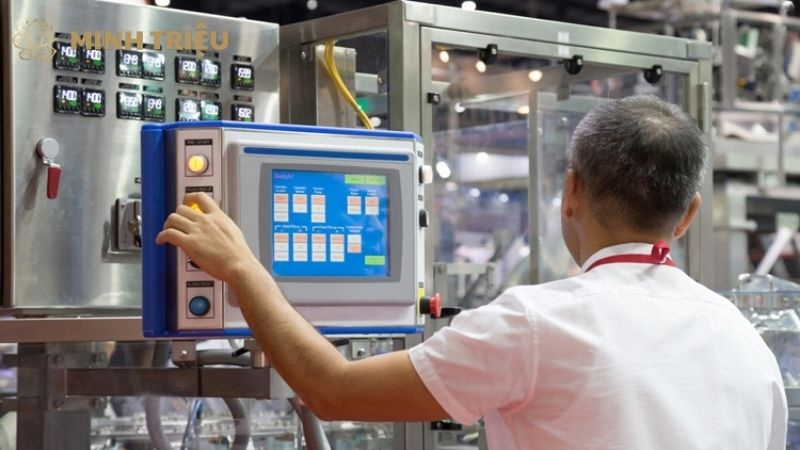

HMI tối ưu hóa tương tác người-máy bằng cách đơn giản hóa quy trình vận hành, giúp người dùng dễ dàng tiếp cận và điều khiển các hệ thống phức tạp. HMI trực quan hóa dữ liệu số thành các biểu đồ, hình ảnh đồ họa sinh động, giúp người vận hành nắm bắt tình trạng máy móc một cách nhanh chóng và hiệu quả hơn. Khả năng thao tác dễ dàng trên màn hình cảm ứng thân thiện thay thế các bảng điều khiển vật lý phức tạp, từ đó giảm thiểu đáng kể lỗi do con người gây ra.

Ngoài ra, HMI còn cho phép cá nhân hóa giao diện, tùy chỉnh các màn hình và chức năng phù hợp với từng người dùng hoặc quy trình sản xuất cụ thể, nâng cao trải nghiệm người dùng.

2.2. Nâng cao hiệu quả giám sát và điều khiển thời gian thực

HMI nâng cao hiệu quả giám sát và điều khiển các quy trình trong thời gian thực, cung cấp cho người vận hành cái nhìn tổng quan và chi tiết về hoạt động của hệ thống. HMI hiển thị liên tục các thông số quan trọng như nhiệt độ, áp suất, tốc độ, và trạng thái hoạt động của thiết bị tức thì, giúp người vận hành theo dõi sát sao mọi diễn biến. Khả năng điều khiển chính xác các thông số, khởi động/dừng máy, hoặc thay đổi chế độ hoạt động một cách nhanh chóng và chính xác là một ưu điểm vượt trội. Điều này giúp giảm thời gian phản ứng khi có sự cố, cho phép phát hiện và xử lý vấn đề kịp thời nhờ thông tin trực quan và cập nhật.

2.3. Cải thiện an toàn lao động và giảm thiểu rủi ro

HMI cải thiện đáng kể an toàn lao động và giảm thiểu rủi ro trong môi trường sản xuất công nghiệp bằng cách cung cấp các cơ chế cảnh báo và kiểm soát chặt chẽ. HMI hiển thị cảnh báo tức thì về lỗi, sự cố, hoặc các thông số vượt ngưỡng an toàn thông qua âm thanh và hình ảnh, giúp người vận hành phản ứng nhanh chóng.

HMI tích hợp các chức năng khóa an toàn, yêu cầu xác nhận để thực hiện các lệnh quan trọng, từ đó ngăn chặn thao tác sai hoặc vô ý gây nguy hiểm. Hơn nữa, việc sử dụng HMI giúp giảm thiểu sự tiếp xúc trực tiếp của người vận hành với các bộ phận máy móc nguy hiểm, góp phần bảo vệ sức khỏe và tính mạng người lao động.

2.4. Thu thập, phân tích và trực quan hóa dữ liệu sản xuất

HMI đóng vai trò quan trọng trong việc thu thập, phân tích và trực quan hóa dữ liệu sản xuất, cung cấp thông tin quý giá cho việc tối ưu hóa quy trình. HMI có khả năng ghi lại lịch sử hoạt động, các thông số sản xuất theo thời gian, tạo thành nguồn dữ liệu dồi dào phục vụ phân tích chuyên sâu.

HMI tự động tạo ra các báo cáo về hiệu suất, tiêu thụ năng lượng, số lượng sản phẩm, và các chỉ số khác, giúp quản lý dễ dàng đánh giá tình hình. Việc cung cấp cái nhìn tổng quan và chi tiết về quy trình sản xuất thông qua HMI hỗ trợ ban quản lý đưa ra các quyết định cải tiến kịp thời và chính xác, dựa trên dữ liệu thực tế.

2.5. Tăng cường năng suất và chất lượng sản phẩm

HMI tăng cường năng suất và đảm bảo chất lượng sản phẩm thông qua quản lý hiệu quả các quy trình sản xuất. HMI giúp nhanh chóng xác định nguyên nhân sự cố và khắc phục, từ đó giảm thời gian chết của máy móc và dây chuyền.

Dựa trên dữ liệu và thông tin hiển thị từ HMI, người vận hành và kỹ sư có thể điều chỉnh các thông số để tối ưu hóa quy trình, đạt được hiệu suất cao nhất. Việc giám sát chặt chẽ các thông số quan trọng thông qua HMI đảm bảo rằng sản phẩm luôn đạt tiêu chuẩn chất lượng mong muốn, giảm thiểu phế phẩm và chi phí sản xuất.

3. HMI trong thực tiễn: Ứng dụng và lợi ích vượt trội

3.1. Ví dụ ứng dụng HMI trong các ngành công nghiệp

HMI tìm thấy ứng dụng rộng rãi trong nhiều ngành sản xuất công nghiệp khác nhau, từ các nhà máy lớn đến các quy trình sản xuất chuyên biệt. Sự linh hoạt và khả năng tùy biến của HMI cho phép nó phù hợp với nhiều môi trường và yêu cầu vận hành khác nhau. Dưới đây là một số ví dụ điển hình về ứng dụng HMI:

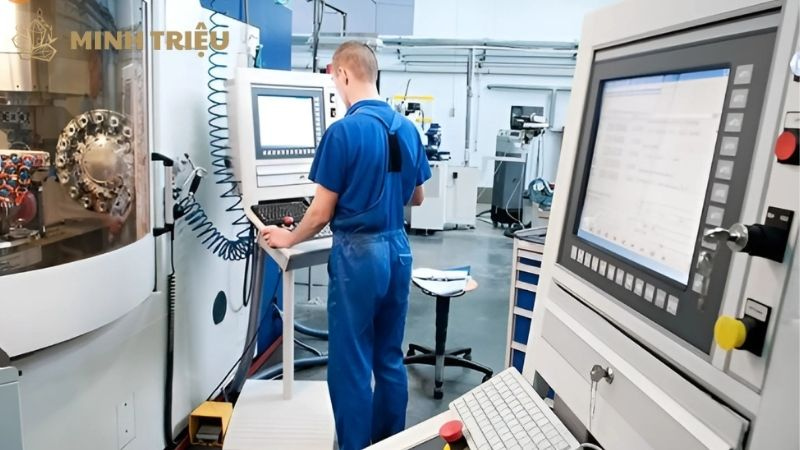

• Sản xuất ô tô: HMI điều khiển các robot hàn, giám sát dây chuyền lắp ráp tự động, và quản lý các trạm kiểm tra chất lượng.
• Thực phẩm & Đồ uống: HMI giám sát nhiệt độ lò nướng, kiểm soát quy trình pha trộn nguyên liệu, và quản lý hệ thống đóng gói.
• Dược phẩm: HMI kiểm soát chặt chẽ quy trình sản xuất thuốc, đảm bảo tuân thủ các tiêu chuẩn GMP, và quản lý hệ thống đóng gói vô trùng.
• Năng lượng: HMI giám sát hoạt động của nhà máy điện, điều khiển hệ thống phân phối điện, và quản lý các trạm biến áp.
• Xử lý nước thải: HMI điều khiển bơm, van, giám sát chất lượng nước, và quản lý các quy trình lọc.

3.2. Lợi ích kinh tế và vận hành khi triển khai HMI

Triển khai HMI mang lại nhiều lợi ích kinh tế và vận hành vượt trội cho doanh nghiệp, góp phần nâng cao hiệu quả tổng thể và khả năng cạnh tranh. HMI giúp tiết kiệm chi phí bằng cách giảm thiểu nhu cầu nhân công trực tiếp, giảm lỗi sản xuất và tối ưu hóa tiêu thụ năng lượng. Việc nâng cao hiệu suất tổng thể của thiết bị (OEE – Overall Equipment Effectiveness) thông qua HMI giúp tăng ROI (Return on Investment) đáng kể.

Hơn nữa, HMI có khả năng dễ dàng mở rộng và tích hợp với các hệ thống khác trong tương lai như ERP (Enterprise Resource Planning) hay MES (Manufacturing Execution System), đảm bảo tính linh hoạt và bền vững cho hoạt động sản xuất.

4. Xu hướng phát triển của HMI: Tương lai của giao diện người – máy

4.1. HMI di động và dựa trên đám mây (Mobile & Cloud HMI)

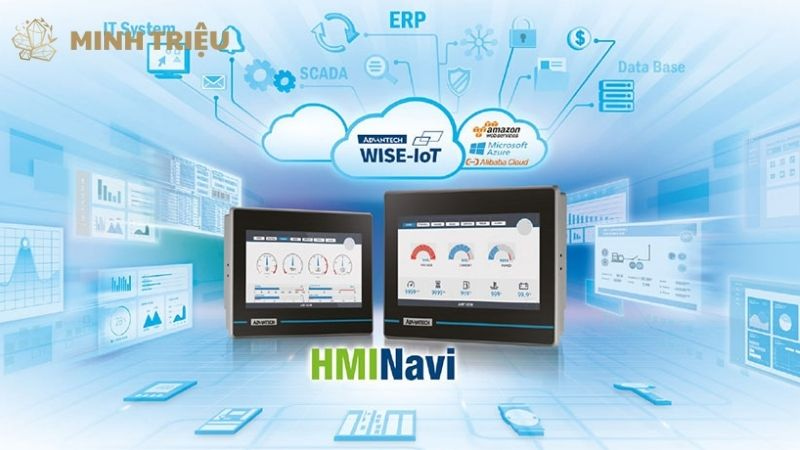

Tương lai của HMI hướng tới khả năng di động và tích hợp trên nền tảng đám mây, mang lại sự linh hoạt chưa từng có trong việc quản lý sản xuất. Mobile HMI cho phép người vận hành giám sát và điều khiển hệ thống từ xa thông qua smartphone hoặc tablet, giúp họ phản ứng nhanh chóng mọi lúc mọi nơi.

Cloud HMI tận dụng sức mạnh của điện toán đám mây để lưu trữ dữ liệu, xử lý thông tin và cung cấp quyền truy cập toàn cầu, tuy nhiên, vấn đề bảo mật dữ liệu trên nền tảng đám mây vẫn là một thách thức lớn cần được giải quyết bằng các giải pháp an ninh mạng tiên tiến.

4.2. Tích hợp Trí tuệ nhân tạo (AI) và Học máy (Machine Learning)

HMI tích hợp Trí tuệ nhân tạo (AI) và Học máy (Machine Learning) hứa hẹn khả năng dự đoán và tối ưu hóa quy trình sản xuất một cách thông minh. HMI thông minh có thể phân tích các mẫu dữ liệu lịch sử để dự đoán lỗi hoặc sự cố trước khi chúng xảy ra, cho phép bảo trì phòng ngừa hiệu quả.

Khả năng tối ưu hóa tự động của AI trong HMI giúp đề xuất các điều chỉnh thông số để cải thiện hiệu suất, giảm thiểu lãng phí và nâng cao chất lượng sản phẩm mà không cần sự can thiệp liên tục của con người.

4.3. Thực tế tăng cường (AR) và Thực tế ảo (VR) trong HMI

Thực tế tăng cường (AR) và Thực tế ảo (VR) đang định hình cách thức tương tác mới với HMI, tạo ra trải nghiệm sống động và hiệu quả hơn cho người vận hành. AR cho phép hiển thị các lớp thông tin kỹ thuật số trực tiếp lên thiết bị thực tế, hỗ trợ bảo trì trực quan và hướng dẫn sửa chữa từng bước.

VR tạo ra môi trường mô phỏng ảo, cho phép đào tạo người vận hành trong các tình huống phức tạp hoặc nguy hiểm mà không cần tiếp xúc với máy móc thật, nâng cao kỹ năng và an toàn lao động.

5. Kết luận

HMI không chỉ là một công cụ đơn thuần mà là một yếu tố chiến lược, định hình cách chúng ta tương tác và vận hành các quy trình sản xuất công nghiệp hiện đại. Từ việc đơn giản hóa thao tác, nâng cao hiệu quả giám sát và điều khiển thời gian thực, đến việc cải thiện an toàn lao động và tối ưu hóa năng suất, HMI đã chứng minh vai trò không thể thiếu của mình.

Với sự phát triển không ngừng của các công nghệ tiên tiến như AI, AR/VR, và Cloud Computing, HMI sẽ tiếp tục đóng vai trò trọng yếu, hướng tới một nền sản xuất thông minh, hiệu quả và an toàn hơn, mở ra những tiềm năng to lớn cho ngành công nghiệp trong tương lai.
