Tích Hợp SCADA Với Hệ Thống Điều Khiển Phân Tán (DCS): Nâng Tầm Hiệu Suất Vận Hành Toàn Diện

Trong các ngành công nghiệp đòi hỏi sự chính xác và độ tin cậy cao, việc kết nối các hệ thống điều khiển là yếu tố then chốt. Tích hợp SCADA với hệ thống điều khiển phân tán (DCS) tạo ra một giải pháp toàn diện, kết hợp khả năng giám sát rộng lớn với năng lực điều khiển mạnh mẽ, nâng cao hiệu quả và an toàn cho toàn bộ quy trình vận hành.

1. Tích Hợp SCADA Với Hệ Thống DCS: Nâng Tầm Hiệu Suất Vận Hành Toàn Diện

1.1. SCADA và DCS: Hai “Gã Khổng Lồ” Của Tự Động Hóa Công Nghiệp

Trong thế giới tự động hóa công nghiệp, SCADA và DCS là hai khái niệm không thể thiếu, nhưng chúng lại phục vụ những mục đích và cấp độ khác nhau. Việc hiểu rõ vai trò riêng biệt của từng hệ thống là nền tảng để nắm bắt tầm quan trọng của việc tích hợp SCADA với hệ thống điều khiển phân tán (DCS).

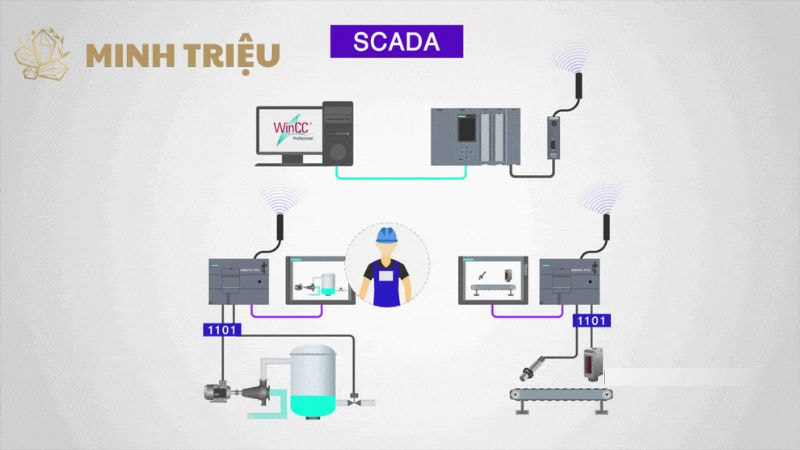

SCADA (Supervisory Control and Data Acquisition) là một hệ thống phần mềm và phần cứng được thiết kế để giám sát, thu thập dữ liệu và điều khiển các quy trình công nghiệp ở phạm vi rộng lớn. SCADA hoạt động ở cấp độ điều hành (Level 2 & 3 của mô hình ISA-95), có nhiệm vụ thu thập dữ liệu từ các thiết bị tại hiện trường (như PLC, RTU) và trực quan hóa chúng trên màn hình HMI. Mục tiêu chính của SCADA là cung cấp một cái nhìn tổng thể về hoạt động của nhà máy hoặc một mạng lưới rộng lớn, cho phép người vận hành can thiệp khi cần thiết.

Vai trò cốt lõi của SCADA bao gồm:

Thu thập dữ liệu: Thu thập dữ liệu thời gian thực từ nhiều điểm khác nhau trên toàn hệ thống.
Giám sát và trực quan hóa: Hiển thị dữ liệu dưới dạng đồ thị, biểu đồ, và sơ đồ mô phỏng, giúp người vận hành dễ dàng theo dõi.
Điều khiển từ xa: Cho phép người vận hành gửi lệnh điều khiển đến các thiết bị tại hiện trường, chẳng hạn như bật/tắt máy bơm, mở/đóng van.
Lưu trữ dữ liệu lịch sử: Lưu lại dữ liệu để phân tích xu hướng và báo cáo.

SCADA thường được sử dụng trong các ngành công nghiệp có quy trình phân tán hoặc trải rộng trên một khu vực rộng lớn như giám sát mạng lưới điện, hệ thống đường ống dẫn dầu khí, trạm xử lý nước, và hệ thống giao thông.

DCS (Distributed Control System) là một hệ thống điều khiển tự động được sử dụng để điều khiển các quy trình phức tạp, liên tục và có độ phức tạp cao trong một khu vực địa lý tương đối nhỏ, điển hình là trong các nhà máy sản xuất. DCS hoạt động ở cấp độ thấp hơn SCADA (Level 1 & 2 của mô hình ISA-95), tập trung vào việc tự động điều khiển các vòng lặp quy trình.

Kiến trúc phân tán là điểm khác biệt chính của DCS. Thay vì một bộ điều khiển trung tâm duy nhất, các bộ điều khiển của DCS được phân tán khắp nhà máy và hoạt động độc lập, nhưng vẫn giao tiếp với nhau. Điều này giúp tăng cường độ tin cậy và khả năng chịu lỗi.

Vai trò của DCS bao gồm:

Điều khiển vòng lặp kín: Tự động điều chỉnh các thông số quy trình (như nhiệt độ, áp suất, lưu lượng) để duy trì chúng ở mức mong muốn.
Tích hợp sâu: Tích hợp chặt chẽ với các thiết bị tại hiện trường và các bộ điều khiển của DCS.
Độ tin cậy cao: Khả năng hoạt động độc lập của từng bộ điều khiển giúp hệ thống duy trì hoạt động ngay cả khi một phần của nó bị lỗi.

DCS được ứng dụng rộng rãi trong các ngành công nghiệp chế biến, nơi các quy trình phức tạp và liên tục là yếu tố sống còn như nhà máy lọc dầu, hóa chất, xi măng, giấy và bột giấy, hay nhà máy điện.

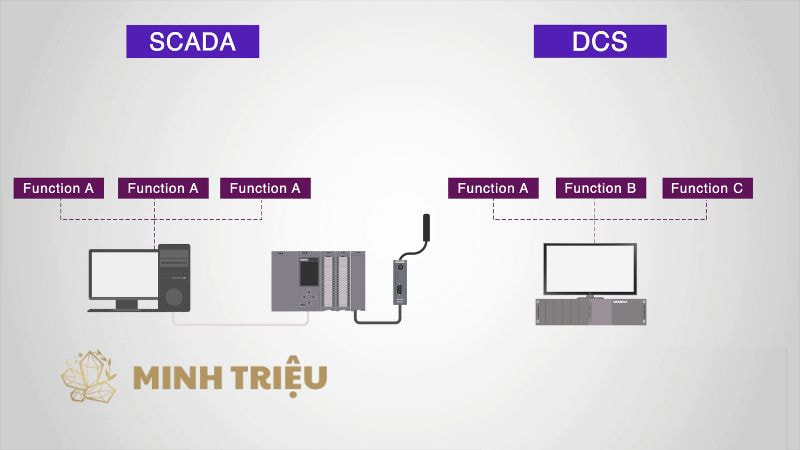

Về cơ bản, cả SCADA và DCS đều là hệ thống điều khiển công nghiệp, nhưng chúng khác nhau về phạm vi và mức độ phức tạp. SCADA giám sát ở cấp độ vĩ mô, tập trung vào việc thu thập dữ liệu và điều khiển từ xa một khu vực rộng lớn. DCS lại tập trung vào cấp độ vi mô, điều khiển các quy trình phức tạp, liên tục tại một địa điểm cụ thể.

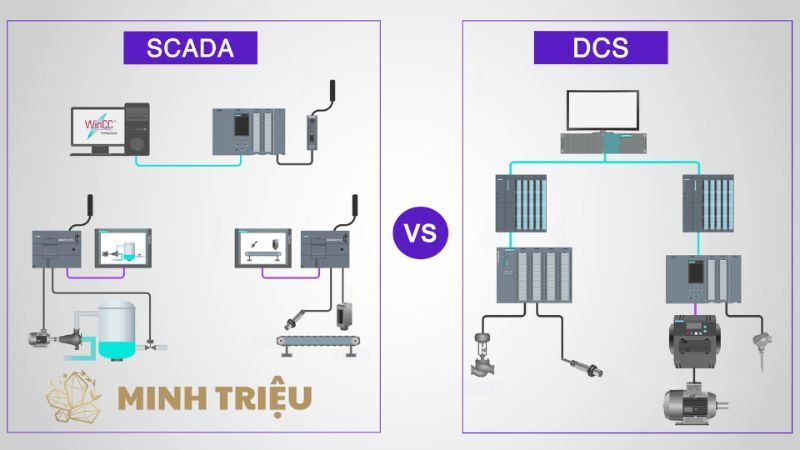

Sự khác biệt cốt lõi:

Kiến trúc: SCADA thường có kiến trúc tập trung, với một máy chủ điều khiển trung tâm. DCS có kiến trúc phân tán, với nhiều bộ điều khiển hoạt động độc lập.
Mức độ điều khiển: DCS cung cấp khả năng điều khiển vòng lặp kín tự động, trong khi SCADA thường chỉ thực hiện điều khiển giám sát.
Ứng dụng: SCADA phù hợp với các quy trình phân tán về mặt địa lý. DCS lý tưởng cho các quy trình liên tục và phức tạp tại một nhà máy.

Tuy nhiên, trong một nhà máy hiện đại, cả hai hệ thống này không đối nghịch mà bổ trợ cho nhau. Tích hợp SCADA với hệ thống điều khiển phân tán (DCS) giúp kết hợp những ưu điểm của cả hai, tạo ra một giải pháp điều khiển và giám sát toàn diện.

2. Lợi Ích Vượt Trội Của Việc Tích Hợp SCADA và DCS

Việc tích hợp SCADA với hệ thống điều khiển phân tán (DCS) không chỉ là việc kết nối hai công nghệ, mà là một bước đi chiến lược mang lại nhiều lợi ích quan trọng cho doanh nghiệp.

2.1. Cải Thiện Tầm Nhìn (Visibility) và Khả Năng Ra Quyết Định

Khi hai hệ thống được kết nối, SCADA có thể thu thập dữ liệu tổng hợp từ các bộ điều khiển DCS. Điều này tạo ra một “bức tranh” toàn cảnh về hoạt động của nhà máy. Thay vì phải theo dõi từng hệ thống riêng lẻ, nhà quản lý và người vận hành giờ đây có thể truy cập vào một giao diện duy nhất để xem toàn bộ thông tin quan trọng. Tầm nhìn này giúp họ dễ dàng phát hiện các vấn đề tiềm ẩn, xác định điểm nghẽn và đưa ra quyết định nhanh chóng, chính xác.

2.2. Nâng Cao An Toàn và Độ Tin Cậy Của Hệ Thống

Trong môi trường công nghiệp, an toàn là ưu tiên hàng đầu. Tích hợp SCADA với hệ thống điều khiển phân tán (DCS) giúp nâng cao đáng kể độ an toàn và tin cậy. DCS với kiến trúc phân tán đảm bảo rằng một lỗi ở một bộ điều khiển sẽ không làm gián đoạn toàn bộ hệ thống.

SCADA hoạt động như một lớp giám sát bổ sung, cung cấp các cảnh báo và báo cáo tổng hợp về tình trạng của toàn bộ hệ thống DCS, giúp người vận hành có thể phản ứng kịp thời với các tình huống khẩn cấp, chẳng hạn như vượt quá giới hạn an toàn, áp suất tăng đột ngột hoặc rò rỉ. Điều này giúp giảm thiểu rủi ro sự cố và bảo vệ cả con người lẫn tài sản.

2.3. Tối Ưu Hóa Quy Trình Sản Xuất và Giảm Chi Phí Vận Hành

Dữ liệu được tích hợp từ cả hai hệ thống mang lại cái nhìn sâu sắc hơn về hiệu suất sản xuất. Nhà quản lý có thể phân tích dữ liệu lịch sử để xác định các xu hướng, tối ưu hóa các thông số quy trình và nâng cao hiệu suất. Chẳng hạn, bằng cách phân tích dữ liệu từ DCS (về tốc độ, nhiệt độ, áp suất) và dữ liệu từ SCADA (về lượng sản phẩm đầu ra, thời gian hoạt động), doanh nghiệp có thể tìm ra các công thức vận hành tối ưu nhất, từ đó giảm thiểu lãng phí nguyên vật liệu, năng lượng và thời gian chết.

2.4. Mở Rộng và Mở Rộng Quy Mô Dễ Dàng

Một trong những lợi ích quan trọng nhất của việc tích hợp SCADA với hệ thống điều khiển phân tán (DCS) là khả năng mở rộng. Khi doanh nghiệp cần mở rộng quy mô sản xuất hoặc thêm các thiết bị mới, kiến trúc tích hợp sẽ giúp quá trình này diễn ra trơn tru. Hệ thống SCADA có thể dễ dàng được cấu hình để giám sát các bộ điều khiển DCS mới được thêm vào, giúp doanh nghiệp mở rộng quy mô mà không phải đối mặt với những thách thức về tương thích công nghệ.

3. Các Phương Pháp và Thách Thức Khi Triển Khai Tích Hợp SCADA và DCS

Mặc dù mang lại nhiều lợi ích, việc tích hợp SCADA với hệ thống điều khiển phân tán (DCS) đòi hỏi sự chuẩn bị kỹ lưỡng và kiến thức chuyên sâu.

3.1. Các Phương Thức Tích Hợp Phổ Biến

Tích hợp trực tiếp qua giao thức truyền thông công nghiệp: Đây là phương pháp phổ biến nhất và hiệu quả nhất. Các giao thức như OPC UA (Open Platform Communications Unified Architecture), Modbus, Profibus, hay Ethernet/IP cho phép hai hệ thống giao tiếp trực tiếp với nhau. OPC UA được ưa chuộng nhất hiện nay nhờ tính bảo mật cao và khả năng trao đổi dữ liệu phức tạp. Ưu điểm của phương pháp này là tốc độ nhanh, độ trễ thấp, nhưng đòi hỏi sự tương thích về giao thức giữa SCADA và DCS.

Tích hợp thông qua lớp phần mềm trung gian (middleware): Đây là một giải pháp linh hoạt, đặc biệt khi các hệ thống có giao thức không tương thích. Một phần mềm trung gian sẽ hoạt động như một cầu nối, thu thập dữ liệu từ DCS và chuyển đổi nó sang định dạng mà SCADA có thể hiểu được. Phương pháp này giúp giảm thiểu sự phụ thuộc vào giao thức của từng hệ thống và tăng tính bảo mật, nhưng có thể làm tăng độ phức tạp và chi phí.

Tích hợp dựa trên cơ sở dữ liệu chung: Trong phương pháp này, DCS sẽ ghi dữ liệu vào một cơ sở dữ liệu chung, và SCADA sẽ đọc dữ liệu từ đó. Phương pháp này khá đơn giản để triển khai nhưng có thể gây ra độ trễ đáng kể và tiềm ẩn các rủi ro về an ninh dữ liệu.

3.2. Những Thách Thức Tiềm Ẩn Cần Vượt Qua

Khác biệt về giao thức và nền tảng công nghệ: Các hệ thống DCS thường sử dụng giao thức độc quyền, và việc kết nối chúng với các hệ thống SCADA có thể yêu cầu sử dụng các bộ chuyển đổi hoặc phần mềm trung gian, làm tăng chi phí và độ phức tạp.
Thách thức về an ninh mạng công nghiệp (OT Cybersecurity): Khi kết nối hai hệ thống, bề mặt tấn công của nhà máy sẽ mở rộng. Một lỗ hổng bảo mật ở lớp SCADA có thể bị kẻ tấn công khai thác để xâm nhập vào hệ thống DCS, gây ra hậu quả nghiêm trọng. Doanh nghiệp cần triển khai các biện pháp bảo mật chặt chẽ như phân đoạn mạng, kiểm soát truy cập và giám sát liên tục.
Độ phức tạp trong việc quản lý dữ liệu và cấu hình hệ thống: Quá trình tích hợp SCADA với hệ thống điều khiển phân tán (DCS) đòi hỏi phải cấu hình hàng nghìn điểm dữ liệu. Điều này yêu cầu đội ngũ kỹ thuật phải có kiến thức chuyên sâu và kinh nghiệm thực tế.
Chi phí đầu tư và năng lực đội ngũ triển khai: Việc triển khai một dự án tích hợp lớn có thể tốn kém. Doanh nghiệp cần đánh giá kỹ lưỡng lợi ích so với chi phí và đảm bảo có đủ nguồn lực và đội ngũ chuyên gia để thực hiện.

4. Quy Trình Tích Hợp SCADA và DCS Hiệu Quả

Một quy trình triển khai bài bản là yếu tố quyết định sự thành công của dự án tích hợp SCADA với hệ thống điều khiển phân tán (DCS).

4.1. Phân Tích Hiện Trạng và Lập Kế Hoạch Chi Tiết

Bước đầu tiên là đánh giá kỹ lưỡng các hệ thống hiện có (cả SCADA và DCS), xác định các điểm dữ liệu cần tích hợp và lập bản đồ luồng dữ liệu. Đội ngũ dự án cần đặt ra các mục tiêu rõ ràng và đo lường được, ví dụ: giảm thời gian phản ứng với sự cố, tối ưu hóa mức tiêu thụ năng lượng hay tăng năng suất sản xuất.

4.2. Lựa Chọn Giải Pháp Tích Hợp và Nhà Cung Cấp Uy Tín

Doanh nghiệp cần tìm kiếm các nhà cung cấp có kinh nghiệm trong việc tích hợp SCADA với hệ thống điều khiển phân tán (DCS). Lựa chọn giải pháp phù hợp với kiến trúc và nhu cầu của nhà máy là rất quan trọng. Điều này bao gồm việc chọn lựa các giao thức, phần mềm trung gian hoặc nền tảng tích hợp.

4.3. Thiết Kế, Cài Đặt và Kiểm Thử Hệ Thống

Đây là giai đoạn triển khai thực tế. Đội ngũ kỹ thuật sẽ bắt đầu thiết kế kiến trúc, cấu hình các điểm dữ liệu và xây dựng các giao diện người dùng trên SCADA để trực quan hóa thông tin từ DCS. Sau đó, cần tiến hành kiểm thử toàn diện, mô phỏng các tình huống vận hành và sự cố để đảm bảo hệ thống hoạt động ổn định và an toàn.

4.4. Đào Tạo và Vận Hành Thử Nghiệm

Việc đào tạo đội ngũ vận hành và quản lý là rất cần thiết. Họ cần được hướng dẫn cách sử dụng hệ thống mới, cách phân tích dữ liệu và cách phản ứng với các cảnh báo. Vận hành thử nghiệm trong một khoảng thời gian nhất định sẽ giúp phát hiện các vấn đề tiềm ẩn trước khi đưa hệ thống vào hoạt động chính thức.

4.5. Duy Trì và Cải Tiến Liên Tục

Sau khi hệ thống đi vào hoạt động, công việc không kết thúc. Cần có một đội ngũ bảo trì để giám sát hiệu suất, xử lý sự cố và thực hiện các cập nhật định kỳ. Dữ liệu thu thập được từ hệ thống tích hợp là nguồn tài nguyên quý giá để doanh nghiệp liên tục tìm kiếm cơ hội cải tiến quy trình sản xuất.

5. Tương Lai Của Việc Tích Hợp SCADA và DCS: Xu Hướng IoT và AI

Tương lai của việc tích hợp SCADA với hệ thống điều khiển phân tán (DCS) sẽ ngày càng trở nên mạnh mẽ hơn nhờ sự phát triển của các công nghệ mới.

Kết nối thông qua IoT và IIoT: Các thiết bị IoT và IIoT sẽ giúp thu thập dữ liệu từ những thiết bị cũ không có khả năng kết nối trực tiếp, làm phong phú thêm nguồn dữ liệu cho hệ thống SCADA và DCS. Điều này giúp các doanh nghiệp có cái nhìn toàn diện hơn về mọi khía cạnh của nhà máy.
Ứng dụng Trí tuệ nhân tạo (AI) và Machine Learning: Dữ liệu khổng lồ từ SCADA và DCS là nguồn tài nguyên vô giá để huấn luyện các thuật toán AI. AI có thể được sử dụng để dự đoán các sự cố bảo trì (bảo trì dự đoán), tối ưu hóa các thông số quy trình trong thời gian thực, hoặc phát hiện các bất thường trong sản xuất một cách tự động, vượt xa khả năng phân tích của con người.
Điện toán đám mây và cạnh (Cloud & Edge Computing): Việc sử dụng Cloud và Edge Computing sẽ giúp xử lý dữ liệu gần với nguồn phát hơn (Edge Computing) và lưu trữ, phân tích dữ liệu tổng thể trên nền tảng đám mây (Cloud Computing). Điều này giúp tăng tốc độ xử lý và giảm chi phí đầu tư ban đầu, đồng thời tạo điều kiện cho việc quản lý từ xa.

6. Kết luận

Tích hợp SCADA với hệ thống điều khiển phân tán (DCS) là một chiến lược then chốt, giúp doanh nghiệp hợp nhất các luồng dữ liệu, nâng cao khả năng kiểm soát và tối ưu hóa hiệu suất. Đây không chỉ là một giải pháp kỹ thuật, mà còn là bước tiến quan trọng để xây dựng một nhà máy thông minh, hiệu quả và sẵn sàng cho kỷ nguyên số hóa.
