Tích hợp hệ thống SCADA và GIS: Hợp nhất Dữ liệu & Bản đồ để Tối ưu Quản lý Cơ sở Hạ tầng

Trong kỷ nguyên số, các ngành công nghiệp phụ thuộc vào cơ sở hạ tầng phân tán như cấp thoát nước, năng lượng và viễn thông đang phải đối mặt với một thách thức lớn. Hệ thống SCADA cung cấp khả năng giám sát và điều khiển các thiết bị tại hiện trường một cách thời gian thực, còn Hệ thống Thông tin Địa lý (GIS) lại mang lại khả năng thu thập, quản lý và hiển thị dữ liệu trên bản đồ số, tạo ra một cái nhìn trực quan về không gian. Khi hoạt động độc lập, mỗi hệ thống thực hiện tốt chức năng chuyên biệt của mình, nhưng chúng lại thiếu đi sự kết nối cần thiết để cung cấp một bức tranh toàn diện. Bài viết này sẽ đi sâu vào việc khám phá cách thức và những lợi ích khi tích hợp hệ thống SCADA và GIS vào cùng một nền tảng.

1. Giới thiệu: Sự kết hợp hoàn hảo giữa SCADA và GIS

1.1. SCADA và GIS là gì?

SCADA và GIS là hai hệ thống công nghệ phục vụ cho hai mục tiêu khác nhau, nhưng lại có thể bổ trợ lẫn nhau một cách mạnh mẽ. Hệ thống SCADA là một giải pháp thu thập và điều khiển dữ liệu từ các thiết bị công nghiệp một cách tự động và liên tục. Chức năng cốt lõi của SCADA bao gồm giám sát trạng thái hoạt động của máy móc (ví dụ: áp suất, nhiệt độ), điều khiển các quy trình (ví dụ: đóng mở van, bật tắt máy bơm), và thu thập dữ liệu thời gian thực để lưu trữ và phân tích.

Mục tiêu chính của SCADA là đảm bảo quy trình sản xuất diễn ra an toàn, hiệu quả và đáng tin cậy. Trong khi đó, GIS (Geographic Information System) là một hệ thống quản lý dữ liệu không gian liên quan đến một vị trí địa lý cụ thể. GIS thực hiện các chức năng như thu thập tọa độ, quản lý các lớp dữ liệu bản đồ (ví dụ: bản đồ địa hình, bản đồ cơ sở hạ tầng) và phân tích mối quan hệ giữa các yếu tố dựa trên vị trí của chúng. Mục tiêu chính của GIS là cung cấp một cái nhìn trực quan và có hệ thống về các đối tượng và sự kiện trong không gian.

1.2. Tại sao cần tích hợp SCADA và GIS?

Việc tích hợp SCADA và GIS trở nên cần thiết vì cả hai hệ thống đều có những hạn chế khi hoạt động độc lập và thiếu khả năng liên kết dữ liệu từ hai chiều vào một bức tranh thống nhất. Mặc dù SCADA có thể cung cấp dữ liệu thời gian thực về trạng thái của các thiết bị, nhưng nó lại thiếu khả năng hiển thị dữ liệu này trên một bản đồ thực tế. Điều này khiến người vận hành gặp khó khăn trong việc xác định vị trí chính xác của một sự cố, đặc biệt là trong các hệ thống quy mô lớn.

Ngược lại, GIS có thể hiển thị vị trí của các tài sản, nhưng nó lại không có thông tin về trạng thái hoạt động của chúng trong thời gian thực. Sự tích hợp của cả hai hệ thống giải quyết được vấn đề này. SCADA-GIS hợp nhất dữ liệu hoạt động từ SCADA với thông tin vị trí từ GIS, tạo ra một nền tảng toàn diện cho việc quản lý tài sản và cơ sở hạ tầng.

Giải pháp tích hợp này cho phép người vận hành xem dữ liệu thời gian thực của một van hoặc một máy bơm trực tiếp trên bản đồ, cung cấp một cái nhìn trực quan về tình hình hoạt động của toàn bộ hệ thống mà không cần phải chuyển đổi giữa các ứng dụng.

2. Lợi ích khi tích hợp SCADA với GIS

2.1. Nâng cao khả năng trực quan hóa và giám sát

Sự tích hợp SCADA-GIS mang lại một khả năng trực quan hóa vượt trội, biến dữ liệu số trừu tượng của SCADA thành hình ảnh trực quan và dễ hiểu trên bản đồ. Thay vì chỉ hiển thị các giá trị áp suất, nhiệt độ hoặc lưu lượng trên các bảng biểu hoặc biểu đồ, hệ thống tích hợp này cho phép người vận hành xem các thông số đó tại vị trí thực tế của từng thiết bị.

Các thiết bị trên bản đồ được mã hóa bằng màu sắc hoặc biểu tượng để thể hiện trạng thái của chúng (ví dụ: màu đỏ cho trạng thái lỗi, màu xanh cho trạng thái hoạt động bình thường), giúp người vận hành nhận biết ngay lập tức những khu vực đang gặp vấn đề. Khả năng trực quan hóa này đặc biệt hữu ích cho việc giám sát các mạng lưới phân phối rộng lớn, cho phép người giám sát có cái nhìn tổng quan về toàn bộ hệ thống chỉ qua một màn hình duy nhất.

2.2. Tối ưu hóa việc quản lý tài sản

Việc tích hợp GIS với SCADA đã tối ưu hóa quy trình quản lý tài sản bằng cách liên kết dữ liệu hoạt động với thông tin về vị trí và các thuộc tính khác của từng thiết bị. Mỗi tài sản SCADA (ví dụ: một van điều khiển, một máy bơm, một trạm biến áp) được gắn liền với một vị trí chính xác trên bản đồ.

Hệ thống có thể lưu trữ và quản lý một cơ sở dữ liệu phong phú về từng tài sản, bao gồm thông số kỹ thuật, lịch sử bảo trì, thời gian lắp đặt, và các thông tin liên quan khác. Khả năng này giúp các nhà quản lý lập kế hoạch bảo trì một cách hiệu quả hơn, xác định các thiết bị cần được nâng cấp, và đánh giá tuổi thọ của tài sản dựa trên dữ liệu hoạt động lịch sử.

2.3. Cải thiện khả năng phân tích và ra quyết định

Sự kết hợp SCADA-GIS cải thiện khả năng phân tích và ra quyết định bằng cách cho phép phân tích không gian đối với dữ liệu hoạt động. Dữ liệu thời gian thực từ SCADA có thể được xét trong bối cảnh địa lý. Ví dụ, trong một hệ thống cấp nước, các nhà quản lý có thể phân tích mối quan hệ giữa một sự cố rò rỉ và các yếu tố địa chất như độ dốc, loại đất, hoặc sự hiện diện của các công trình xây dựng.

Phân tích này giúp họ xác định nguyên nhân gốc rễ của sự cố, dự đoán các khu vực có nguy cơ cao, và đưa ra các quyết định chiến lược để giảm thiểu rủi ro. Hệ thống tích hợp này còn hỗ trợ việc tạo các báo cáo dựa trên dữ liệu lịch sử và vị trí, cung cấp cho ban lãnh đạo những thông tin sâu sắc để đưa ra các quyết định đầu tư và vận hành sáng suốt.

2.4. Phản ứng nhanh chóng với sự cố

Việc tích hợp SCADA-GIS giúp các đội ngũ vận hành phản ứng nhanh chóng với sự cố bằng cách cung cấp một công cụ xác định vị trí và mức độ ảnh hưởng của sự cố ngay lập tức. Khi một cảnh báo SCADA được kích hoạt (ví dụ: áp suất giảm đột ngột), hệ thống tự động hiển thị vị trí của sự cố đó trên bản đồ.

Giao diện trực quan này cho phép người vận hành nhanh chóng xác định các tài sản xung quanh khu vực bị ảnh hưởng, giúp họ đưa ra các quyết định để cô lập sự cố và điều phối nhân viên bảo trì đến hiện trường một cách hiệu quả nhất. Khả năng phản ứng nhanh này giảm thiểu thời gian gián đoạn, tiết kiệm chi phí sửa chữa và nâng cao sự an toàn cho toàn bộ hệ thống.

3. Các ứng dụng thực tế của sự tích hợp SCADA-GIS

Sự kết hợp giữa SCADA và GIS được áp dụng rộng rãi trong nhiều lĩnh vực khác nhau, đặc biệt là trong việc quản lý các cơ sở hạ tầng phức tạp.

3.1. Mạng lưới cấp thoát nước

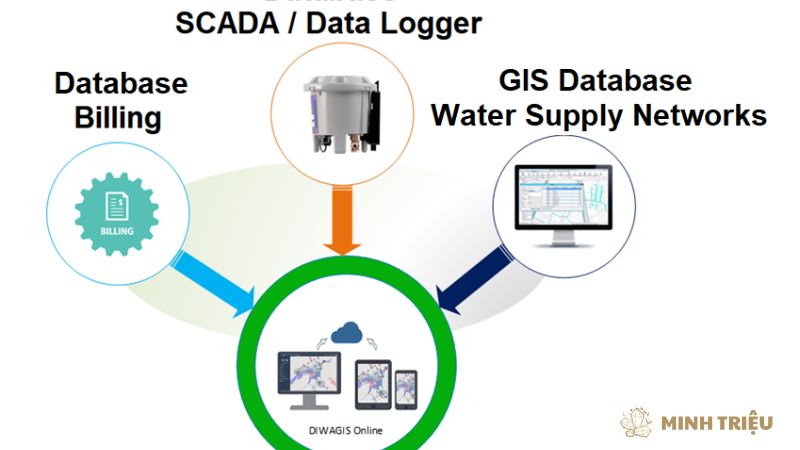

Sự tích hợp SCADA-GIS tạo ra một giải pháp toàn diện cho việc quản lý các mạng lưới cấp thoát nước. SCADA giám sát các thông số như lưu lượng, áp lực, và mức nước tại các trạm bơm, van và bể chứa, trong khi GIS hiển thị vị trí của các tài sản này trên bản đồ.

Người vận hành có thể xem dữ liệu thời gian thực của một van trực tiếp trên bản đồ, phân tích luồng nước qua các khu vực khác nhau và phát hiện các điểm bất thường. Hệ thống có thể tự động xác định vị trí rò rỉ hoặc tắc nghẽn, cảnh báo cho người quản lý, và hỗ trợ việc điều phối các đội sửa chữa một cách nhanh chóng và chính xác.

3.2. Hệ thống năng lượng điện

Trong ngành năng lượng điện, sự tích hợp SCADA-GIS cho phép các công ty điện lực quản lý lưới điện một cách hiệu quả hơn. SCADA giám sát trạng thái hoạt động của các máy biến áp, đường dây truyền tải và trạm biến áp, còn GIS cung cấp vị trí chính xác của chúng trên bản đồ.

Hệ thống có thể hiển thị trực quan trên bản đồ những khu vực đang bị mất điện hoặc những đoạn dây đang hoạt động quá tải. Điều này giúp người vận hành dễ dàng xác định các sự cố và phân tích nguyên nhân gốc rễ dựa trên yếu tố địa lý như điều kiện thời tiết, địa hình, hoặc vị trí của các thiết bị khác.

3.3. Hệ thống giám sát môi trường

Sự tích hợp SCADA-GIS được sử dụng rộng rãi trong việc giám sát môi trường. Các cảm biến môi trường (đo chất lượng không khí, nước, khí thải) được kết nối với hệ thống SCADA. Dữ liệu thu thập được hiển thị trên bản đồ GIS, tạo ra một cái nhìn trực quan về mức độ ô nhiễm tại các vị trí khác nhau. Hệ thống này cho phép các cơ quan quản lý phân tích tác động của ô nhiễm đến các khu vực dân cư hoặc hệ sinh thái, xác định các nguồn ô nhiễm và đưa ra các biện pháp phòng ngừa kịp thời.

4. Quy trình triển khai và những thách thức

4.1. Quy trình triển khai

Việc triển khai một hệ thống tích hợp SCADA-GIS đòi hỏi một quy trình có hệ thống và chi tiết, chia thành các giai đoạn khác nhau để đảm bảo thành công của dự án.

Giai đoạn 1: Phân tích yêu cầu và thiết kế kiến trúc hệ thống.

• Đội ngũ chuyên gia tiến hành khảo sát và làm việc với các bên liên quan để xác định các yêu cầu cụ thể của dự án.
• Kiến trúc hệ thống được thiết kế chi tiết, bao gồm việc lựa chọn phần mềm SCADA và GIS, các giao thức tích hợp và các thiết bị phần cứng phù hợp.
• Giai đoạn này tạo ra một bản kế hoạch chi tiết cho toàn bộ dự án.

Giai đoạn 2: Thu thập dữ liệu và tích hợp hai hệ thống.

• Các dữ liệu SCADA (như dữ liệu hoạt động, trạng thái thiết bị) và dữ liệu GIS (như tọa độ, thông tin tài sản) được thu thập và chuẩn hóa.
• Một giao diện lập trình ứng dụng (API) hoặc một công cụ tích hợp chuyên dụng được sử dụng để liên kết hai hệ thống lại với nhau.
• Việc tích hợp đảm bảo dữ liệu có thể trao đổi hai chiều một cách liền mạch và thời gian thực.

Giai đoạn 3: Xây dựng giao diện và phát triển ứng dụng.

• Giao diện người dùng (HMI) được xây dựng để hiển thị dữ liệu SCADA trên nền bản đồ số.
• Các chức năng được phát triển bao gồm giám sát thời gian thực, phân tích dữ liệu, hệ thống cảnh báo, và các công cụ để điều khiển thiết bị.
• Hệ thống được kiểm thử toàn diện để đảm bảo hoạt động ổn định và đáp ứng đúng yêu cầu.

4.2. Thách thức và giải pháp

Việc triển khai hệ thống tích hợp SCADA-GIS đối mặt với một số thách thức đòi hỏi sự chuẩn bị và giải pháp phù hợp.

• Khác biệt về định dạng dữ liệu: SCADA sử dụng các giao thức riêng biệt và dữ liệu dạng thời gian chuỗi, trong khi GIS sử dụng các định dạng dữ liệu không gian. Giải pháp là sử dụng một nền tảng Middleware hoặc một công cụ tích hợp chuyên dụng để chuyển đổi và chuẩn hóa dữ liệu giữa hai hệ thống.
• Chi phí đầu tư ban đầu: Chi phí cho phần mềm, phần cứng và nhân lực có thể rất cao. Giải pháp là triển khai theo từng giai đoạn, bắt đầu với các khu vực trọng yếu, và sử dụng các nền tảng mở để giảm chi phí ban đầu.
• Yêu cầu kỹ năng chuyên môn: Việc quản lý và vận hành hệ thống tích hợp đòi hỏi đội ngũ kỹ sư có kiến thức chuyên sâu về cả hai lĩnh vực. Giải pháp là đào tạo nhân viên hiện có và thuê các chuyên gia có kinh nghiệm để hỗ trợ việc triển khai và vận hành.

5. Kết luận

Sự tích hợp giữa hệ thống SCADA và GIS là một bước tiến quan trọng, mang lại những lợi ích thiết thực và vượt trội cho việc quản lý cơ sở hạ tầng. Giải pháp này giúp doanh nghiệp nâng cao khả năng trực quan hóa, tối ưu hóa việc quản lý tài sản, cải thiện khả năng phân tích và ra quyết định, và đặc biệt là tăng tốc độ phản ứng với sự cố. Bằng cách hợp nhất dữ liệu thời gian thực và thông tin không gian, các tổ chức có thể quản lý tài sản của mình một cách chủ động, đáng tin cậy, và hiệu quả hơn.
