Thiết kế Tủ Điều khiển SCADA

Trong bất kỳ hệ thống sản xuất công nghiệp nào, việc đảm bảo tính ổn định, an toàn và hiệu quả là ưu tiên hàng đầu. Để đạt được mục tiêu đó, một thành phần không thể thiếu chính là tủ điều khiển SCADA, được xem là “bộ não” trung tâm của toàn bộ hệ thống tự động hóa. Tủ điều khiển này chịu trách nhiệm bảo vệ các thiết bị điện và điện tử quan trọng như PLC (Programmable Logic Controller), HMI (Human Machine Interface), và các bộ điều khiển khác khỏi các tác động bất lợi từ môi trường, đồng thời đảm bảo chúng hoạt động một cách an toàn và liên tục.

Một tủ điều khiểnđược thiết kếchuyên nghiệptối ưu hóa không chỉ hiệu suất vận hành mà còn tạo điều kiệnthuận lợicho việc bảo trì, sửa chữa và nâng cấp trong tương lai. Bài viết này sẽ trình bày các nguyên tắc cốt lõi trong thiết kế tủ điều khiển SCADA, đi sâu vào quy trình lắp đặt từng bước, và phân tích các thành phần chính cũng như cách bố trí chúng một cách khoa học.

1. Thiết kế tủ điều khiển SCADA là gì?

Thiết kế tủ điều khiển SCADA là một quá trình kỹ thuật phức tạp, bao gồm việc tính toán, lựa chọn, bố trí và lắp đặt các thiết bị điều khiển điện và điện tử vào một vỏ tủ chuyên dụng. Mục tiêu của quá trình này là tạo ra một cấu trúc hoàn chỉnh và tập trung, đóng vai trò là trạm trung tâm để giám sát và điều khiển các quy trình sản xuất từ xa.

Quá trình thiết kế không chỉ dừng lại ở việc sắp xếp linh kiện, mà còn phải đảm bảo các yếu tố kỹ thuật như tính an toàn, hiệu quả, khả năng mở rộng và độ tin cậy của hệ thống. Một thiết kế tối ưu giúp tăng cường hiệu suất vận hành, giảm thiểu rủi ro hỏng hóc, và đơn giản hóa việc bảo trì, từ đó đóng góp trực tiếp vào sự phát triển bền vững của doanh nghiệp.

2. Các Nguyên tắc Cơ bản trong Thiết kế Tủ Điều khiển SCADA

2.1. Nguyên tắc An toàn

An toàn là ưu tiên tuyệt đối trong thiết kế tủ điều khiển SCADA. Các kỹ sư phải đảm bảo rằng tủ được thiết kế để bảo vệ người vận hành khỏi các nguy cơ điện giật và ngăn chặn các sự cố liên quan đến quá tải hoặc ngắn mạch. Việc sử dụng các thiết bị bảo vệ như cầu chì và aptomat là bắt buộc để tự động ngắt điện khi có sự cố.

Bên cạnh đó, các khu vực điện áp cao phải được phân chia rõ ràng và cách ly với khu vực điện áp thấp để ngăn ngừa rủi ro chạm điện và đảm bảo tính toàn vẹn của các tín hiệu điều khiển. Hệ thống tiếp địa (earthing) đúng cách cũng đóng vai trò quan trọng để triệt tiêu các dòng điện rò rỉ và bảo vệ cả thiết bị lẫn con người.

2.2. Nguyên tắc Hiệu quả

Thiết kế hiệu quả tối ưu hóa không gian bên trong tủ và giảm thiểu chi phí. Các linh kiện phải được bố trí một cách khoa học, sắp xếp theo luồng tín hiệu hoặc chức năng để dễ dàng lắp đặt và vận hành. Việc để lại khoảng không gian đáng kể giữa các thiết bị cũng là cần thiết để đảm bảo sự lưu thông của không khí và tránh hiện tượng quá nhiệt.

Hệ thống đi dây cần được tổ chức gọn gàng, sử dụng máng cáp và các loại dây dẫn được đánh số rõ ràng để đơn giản hóa việc bảo trì và sửa chữa trong tương lai. Một tủ điều khiển có bố cục hợp lý giúp người thợ có thể xử lý sự cố nhanh chóng, làm giảm thời gian ngừng hoạt động của nhà máy.

2.3. Nguyên tắc Mở rộng và Bảo trì

Một thiết kế có tính mô-đun đặc biệt quan trọng để đáp ứng nhu cầu nâng cấp và mở rộng hệ thống trong tương lai. Việc để lại không gian dự phòng và sử dụng các loại thiết bị chuẩn hóa sẽ cho phép bổ sung các module I/O, biến tần hoặc các bộ điều khiển mới mà không cần phải thay đổi toàn bộ tủ. Bên cạnh đó, tính bảo trì cần được đặt lên hàng đầu, bằng cách thiết kế các bộ phận dễ dàng tháo rời và thay thế. Các dây dẫn phải được đánh số chính xác và đấu nối vào các cầu đấu (terminal blocks) để đơn giản hóa quy trình đấu nối và xử lý sự cố.

3. Quy trình Thiết kế và Lắp đặt Tủ Điều khiển SCADA

3.1. Phân tích Yêu cầu Hệ thống

Quá trình thiết kế bắt đầu bằng việc phân tích sâu các yêu cầu của hệ thống. Các kỹ sư cần thu thập thông tin quan trọng như môi trường lắp đặt (nhiệt độ, độ ẩm, bụi), số lượng và loại tín hiệu I/O, các giao thức truyền thông của các thiết bị và các tiêu chuẩn pháp lý cần tuân thủ. Việc xác định các yêu cầu một cách chi tiết là nền tảng để lựa chọn PLC, biến tần và các thiết bị khác một cách chính xác và hiệu quả.

3.2. Lựa chọn Linh kiện Chính

Việc lựa chọn linh kiện phải dựa trên các yêu cầu đã được phân tích. Các kỹ sư cần chọn PLC có khả năng xử lý đủ lớn cho hệ thống, cũng như lựa chọn các module I/O tương thích với các loại cảm biến và thiết bị chấp hành. Nếu hệ thống có yêu cầu vận hành tại chỗ, việc chọn một màn hình HMI phù hợp với kích thước và tính năng là cần thiết. Các thiết bị bảo vệ như aptomat và cầu chì phải được tính toán dựa trên dòng điện danh định và dòng điện ngắn mạch của tải.

Các linh kiện chính bao gồm:

• PLC (Bộ điều khiển logic khả trình)
• HMI (Giao diện người-máy)
• Bộ nguồn (Power supply)
• Biến tần (Variable Frequency Drive – VFD)
• Rơ-le (Relay) và các module I/O
• Các thiết bị bảo vệ (aptomat, cầu chì, chống sét)
• Các cầu đấu và máng cáp
• Thiết bị truyền thông (bộ chuyển đổi, switch công nghiệp)

3.3. Thiết kế Bản vẽ Tủ Điện

Giai đoạn thiết kế bản vẽ đóng vai trò quyết định đến chất lượng của tủ điều khiển. Các kỹ sư cần tạo ra hai loại bản vẽ chính: bố trí tổng thể (General Layout) và sơ đồ đấu nối (Wiring Diagram). Bản vẽ bố trí thể hiện vị trí của từng thiết bị trên tấm panel một cách khoa học. Sơ đồ đấu nối cung cấp thông tin chi tiết về cách các dây dẫn được kết nối giữa các linh kiện, giúp đảm bảo tính chính xác và an toàn trong quá trình lắp đặt.

3.4. Lắp đặt và Đấu nối

Quá trình lắp đặt biến bản vẽ trên giấy thành một sản phẩm hoàn chỉnh. Các thiết bị được lắp đặt vào tấm panel một cách chắc chắn và chính xác theo bản vẽ. Sau đó, các kỹ sư tiến hành đấu nối dây dẫn từ các linh kiện theo sơ đồ đã được phê duyệt. Việc đi dây gọn gàng, sử dụng các loại dây có màu sắc chuẩn, và đánh số rõ ràng là bắt buộc để đơn giản hóa việc kiểm tra và bảo trì sau này.

4. Các Thành phần Chính và Bố cục bên trong Tủ

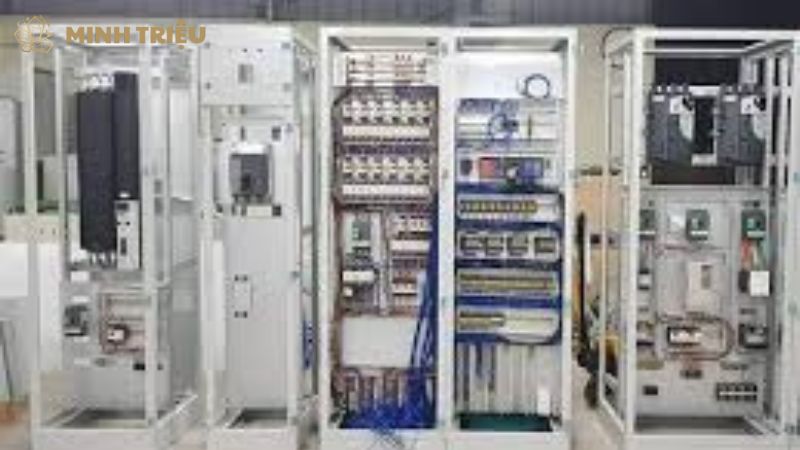

4.1. Khung tủ và Hệ thống làm mát

Khung tủ là “vỏ bọc” bảo vệ tất cả các thiết bị bên trong. Việc lựa chọn loại tủ phù hợp phụ thuộc vào môi trường làm việc, có thể là tủ đứng độc lập hoặc tủ treo tường. Cấp bảo vệ IP (Ingress Protection) của tủ đặc biệt quan trọng để đảm bảo nó có thể chống lại bụi và nước. Hệ thống làm mát như quạt tản nhiệt hoặc máy lạnh được tích hợp để duy trì nhiệt độ ổn định, ngăn ngừa hỏng hóc cho các thiết bị nhạy cảm như PLC và biến tần.

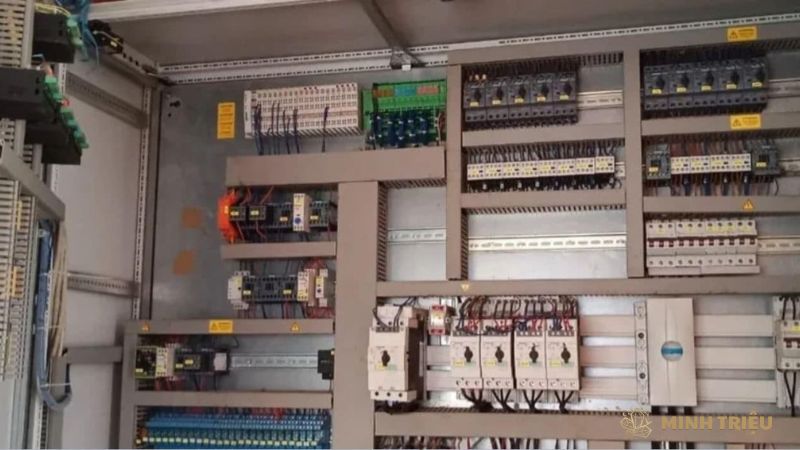

4.2. Thiết bị Điều khiển và Xử lý

Trung tâm của tủ chính là PLC và các module I/O. Chúng được gắn trên thanh ray DIN và được đặt ở vị trí dễ tiếp cận nhất. Bộ nguồn được đặt gần PLC để đảm bảo việc cung cấp điện áp ổn định và an toàn. Các bộ chuyển đổi tín hiệu và bộ điều khiển như biến tần thường được đặt ở khu vực riêng biệt, được cách ly với các tín hiệu nhạy cảm để tránh nhiễu điện từ.

Thiết bị	Vị trí	Chức năng
PLC	Trung tâm tấm panel	Xử lý logic và điều khiển toàn bộ hệ thống
HMI	Mặt cửa tủ	Giao diện người dùng để giám sát và vận hành tại chỗ
Biến tần	Cạnh động cơ, hoặc trên panel tủ	Điều khiển tốc độ động cơ, tối ưu hóa năng lượng
Bộ nguồn	Gần PLC và module I/O	Cung cấp điện áp DC ổn định cho các thiết bị điều khiển

4.3. Thiết bị Bảo vệ và Đóng cắt

Các thiết bị bảo vệ đóng vai trò quan trọng trong việc đảm bảo an toàn điện. Aptomat chính được lắp đặt tại đầu vào để bảo vệ toàn bộ tủ khỏi sự cố quá tải và ngắn mạch. Các aptomat phân nhánh được sử dụng để bảo vệ từng mạch riêng lẻ như mạch điều khiển, mạch động lực. Cầu chì, rơ-le nhiệt và các thiết bị chống sét lan truyền cũng được tích hợp để bảo vệ các thiết bị khỏi các sự cố liên quan đến điện áp.

5. Các Tiêu chuẩn An toàn và Chứng nhận Quốc tế

5.1. Tiêu chuẩn Quốc tế

Việc tuân thủ các tiêu chuẩn quốc tế là bắt buộc đối với các sản phẩm xuất khẩu. Tiêu chuẩn IEC 61439 quy định các yêu cầu chung cho tủ điện hạ thế. Tiêu chuẩn NEMA của Mỹ cũng được áp dụng rộng rãi để đánh giá khả năng bảo vệ của tủ chống lại các yếu tố môi trường. Việc đạt được các chứng nhận này không chỉ đảm bảo chất lượng mà còn tăng cường uy tín của doanh nghiệp.

Tiêu chuẩn	Phạm vi	Các chỉ số chính
IEC 61439	Tủ điện hạ thế (đến 1000V)	Độ bền cơ học, khả năng chịu quá tải, đặc tính cách điện
NEMA	Vỏ bọc thiết bị điện	Khả năng chống bụi, nước, chống ăn mòn, khả năng chống cháy nổ
UL 508A	Tủ điều khiển công nghiệp	An toàn của hệ thống dây dẫn và thiết bị, độ bền kết cấu

5.2. Tiêu chuẩn An toàn Điện

Tiêu chuẩn an toàn điện cần được tuân thủ một cách nghiêm ngặt để bảo vệ con người và thiết bị. Hệ thống tiếp địa là một yếu tố quan trọng, đảm bảo rằng tủ được nối đất đúng cách để triệt tiêu các dòng điện rò rỉ. Các dây dẫn phải được lựa chọn với tiết diện phù hợp với dòng điện danh định và được bảo vệ bởi aptomat có dòng điện định mức chính xác. Bên cạnh đó, các tấm panel bên trong tủ cũng cần được gắn các biển cảnh báo nguy hiểm để ngăn ngừa các tai nạn không mong muốn.

6. Kết luận

Thiết kế tủ điều khiển SCADA đóng vai trò cốt lõi trong sự thành công của một hệ thống SCADA toàn diện. Một tủ điện được thiết kế chuyên nghiệp không chỉ bảo vệ các thiết bị nhạy cảm đảm bảo sự ổn định, an toàn và tính mô-đun của hệ thống. Việc đầu tư vào quy trình thiết kế bài bản, từ việc phân tích yêu cầu cho đến việc lựa chọn linh kiện và tuân thủ các tiêu chuẩn an toàn, tạo ra một nền tảng vững chắc cho hoạt động sản xuất hiệu quả và liên tục. Đối với các doanh nghiệp hoạt động trong ngành tự động hóa, việc hiểu rõ và áp dụng các nguyên tắc này là một yếu tố quyết định để nâng cao chất lượng sản phẩm và giảm thiểu rủi ro.
