Thiết kế giao diện HMI cho SCADA: Chìa khóa vàng nâng cao hiệu quả và an toàn vận hành

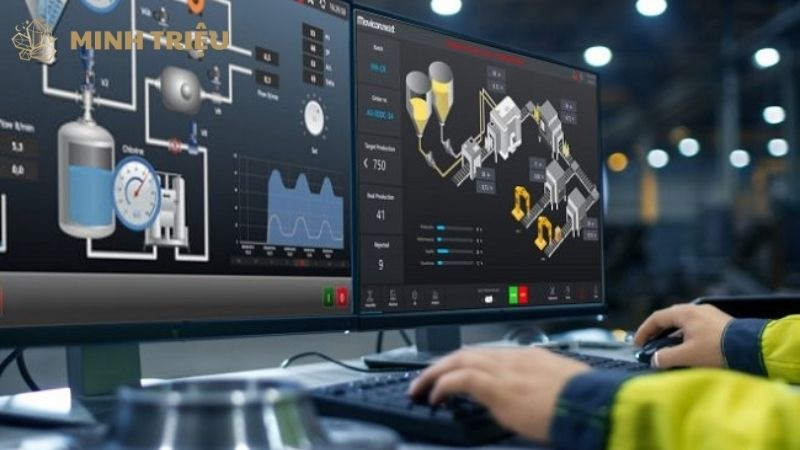

Trong bối cảnh sản xuất công nghiệp hiện đại tại Vĩnh Yên, Vĩnh Phúc, sự kết hợp giữa hệ thống SCADA (Supervisory Control and Data Acquisition) và HMI (Human-Machine Interface) đóng vai trò then chốt trong việc tự động hóa và giám sát quy trình. HMI hoạt động như một cầu nối trực quan giữa con người và máy móc, cho phép người vận hành tương tác để giám sát dữ liệu, điều khiển thiết bị và nhận các cảnh báo quan trọng. Bài viết này sẽ đi sâu vào tầm quan trọng của việc thiết kế giao diện HMI hiệu quả, các nguyên tắc vàng, quy trình thiết kế chuẩn mực, và những thách thức cùng giải pháp liên quan, nhằm giúp các doanh nghiệp.

1. Tầm quan trọng của Thiết kế giao diện HMI trong SCADA

Một giao diện HMI được thiết kế tốt không chỉ là một công cụ giám sát mà còn là một tài sản chiến lược, mang lại nhiều lợi ích to lớn cho hoạt động sản xuất.

1.1. Cải thiện an toàn vận hành

Thiết kế HMI khoa học giúp người vận hành nhận diện nhanh chóng các tình huống nguy hiểm và phản ứng kịp thời. Giao diện trực quan sử dụng màu sắc, biểu tượng và đồ thị rõ ràng để làm nổi bật các cảnh báo và các thông số quan trọng, giảm thời gian phản ứng trong các tình huống khẩn cấp. Ví dụ, một cảnh báo quá nhiệt sẽ được hiển thị bằng màu đỏ nhấp nháy, thu hút sự chú ý ngay lập tức của người vận hành, từ đó ngăn ngừa các sự cố nghiêm trọng, bảo vệ cả con người và tài sản.

1.2. Nâng cao hiệu suất sản xuất

Khi dữ liệu được trình bày một cách có hệ thống và dễ hiểu, người vận hành có thể giám sát hiệu suất thiết bị một cách hiệu quả hơn. Họ có thể nhanh chóng xác định các điểm nghẽn, các lỗi tiềm ẩn hoặc các khu vực cần cải thiện, từ đó đưa ra quyết định nhanh chóng để giảm thiểu thời gian ngừng máy. Một HMI tốt cung cấp các biểu đồ xu hướng và báo cáo tức thời, giúp tối ưu hóa quy trình sản xuất, nâng cao chỉ số OEE (Overall Equipment Effectiveness – Hiệu suất thiết bị tổng thể).

1.3. Giảm thiểu sai sót của con người

Một giao diện HMI được thiết kế tốt giúp giảm tải nhận thức (cognitive load) và hướng dẫn người dùng qua các quy trình phức tạp một cách an toàn. Bằng cách loại bỏ các nút bấm không cần thiết, sắp xếp thông tin theo logic và cung cấp các hướng dẫn rõ ràng, HMI giảm nguy cơ người vận hành đưa ra quyết định sai lầm do nhầm lẫn hoặc thiếu thông tin. Điều này đặc biệt quan trọng trong các ngành đòi hỏi độ chính xác cao như sản xuất dược phẩm hoặc thực phẩm.

2. Các Nguyên tắc Vàng khi Thiết kế giao diện HMI

Để tạo ra một giao diện HMI hiệu quả, các kỹ sư cần tuân thủ một số nguyên tắc cơ bản, tập trung vào người dùng cuối và mục tiêu của hệ thống.

2.1. Nguyên tắc “Đơn giản là Tối ưu”

Một trong những sai lầm phổ biến nhất là quá tải thông tin trên một màn hình duy nhất. Nguyên tắc này nhấn mạnh việc chỉ hiển thị những dữ liệu cần thiết cho một tác vụ cụ thể, loại bỏ mọi yếu tố gây nhiễu. Giao diện nên được thiết kế gọn gàng, có khoảng trống hợp lý và các thành phần được sắp xếp một cách logic. Việc này giúp người vận hành dễ dàng tập trung vào các thông số quan trọng nhất mà không bị phân tâm bởi những dữ liệu không liên quan.

2.2. Nguyên tắc Phản hồi và Cảnh báo

Hệ thống phải phản hồi rõ ràng với mọi hành động của người dùng, chẳng hạn như thay đổi màu sắc của nút khi được nhấn. Các cảnh báo phải dễ nhận thấy, dễ hiểu và có thể được xác nhận (acknowledge) một cách đơn giản. Việc sử dụng các mức độ cảnh báo khác nhau (ví dụ: cấp độ cao, trung bình, thấp) với các tín hiệu hình ảnh và âm thanh tương ứng là rất quan trọng để người vận hành ưu tiên xử lý các vấn đề khẩn cấp. Nguyên tắc này tuân thủ các hướng dẫn của Hiệp hội Tự động hóa Quốc tế (ISA 101).

2.3. Nguyên tắc Nhất quán

Sử dụng nhất quán về màu sắc, biểu tượng, phông chữ và bố cục trên toàn bộ giao diện HMI. Sự nhất quán này giúp người vận hành nhanh chóng làm quen với hệ thống, giảm thời gian học hỏi và giảm nguy cơ nhầm lẫn khi chuyển đổi giữa các màn hình khác nhau. Ví dụ, màu xanh lá cây luôn được dùng cho trạng thái “chạy”, màu đỏ cho “dừng” và màu vàng cho “cảnh báo”.

3. Quy trình Thiết kế giao diện HMI hiệu quả

Một quy trình thiết kế HMI có hệ thống sẽ đảm bảo sản phẩm cuối cùng đáp ứng được nhu cầu của người dùng và mục tiêu của hệ thống.

3.1. Phân tích và Hiểu người dùng

Bước đầu tiên là phải phân tích yêu cầu và hiểu rõ người dùng cuối. Kỹ sư thiết kế nên phỏng vấn người vận hành, quan sát quy trình làm việc thực tế, và xác định các tác vụ chính họ cần thực hiện. Việc này giúp nắm bắt các nhu cầu, các điểm khó khăn và những kỳ vọng của người dùng, từ đó đưa ra thiết kế phù hợp với thực tế sản xuất.

3.2. Sơ đồ hóa và Phác thảo

Sau khi đã có đủ thông tin, bước tiếp theo là tạo sơ đồ luồng quy trình và phác thảo các màn hình chính. Sơ đồ này sẽ mô tả các màn hình HMI sẽ liên kết với nhau như thế nào, và phác thảo ban đầu sẽ giúp hình dung bố cục và các thành phần chính của từng màn hình. Quá trình này giúp tối ưu hóa luồng điều hướng và đảm bảo rằng người dùng có thể dễ dàng tìm thấy thông tin cần thiết.

3.3. Lựa chọn Bố cục và Màu sắc

• Bố cục (Layout): Sử dụng bố cục phân cấp, sắp xếp các thành phần quan trọng ở vị trí dễ thấy và dễ truy cập. Màn hình tổng quan nên ở cấp cao nhất, sau đó là các màn hình chi tiết cho từng khu vực hoặc thiết bị cụ thể.
• Màu sắc: Sử dụng màu sắc một cách có chủ đích và hạn chế. Các màu sắc nên được sử dụng để làm nổi bật thông tin quan trọng hoặc báo hiệu trạng thái, không nên sử dụng quá nhiều màu sắc gây rối mắt.

3.4. Thiết kế các Đối tượng đồ họa

Sử dụng các biểu tượng, nút nhấn và biểu đồ trực quan, dễ hiểu. Biểu tượng phải rõ ràng, không gây nhầm lẫn. Các nút nhấn nên có kích thước đủ lớn để người vận hành dễ thao tác, đặc biệt trên màn hình cảm ứng. Biểu đồ nên được sử dụng để hiển thị xu hướng dữ liệu, giúp người dùng dễ dàng phân tích hơn là chỉ nhìn vào các con số, từ đó hỗ trợ việc đưa ra quyết định dựa trên dữ liệu.

3.5. Kiểm thử và Lấy ý kiến phản hồi

Sau khi thiết kế xong, việc kiểm thử là bước không thể thiếu. Thực hiện kiểm thử với người dùng thực tế và thu thập ý kiến phản hồi. Điều chỉnh thiết kế dựa trên các phản hồi này để đảm bảo rằng giao diện thực sự hữu ích và dễ sử dụng trong môi trường vận hành thực tế. Việc này giúp giảm chi phí sửa chữa và tối ưu hóa hệ thống trước khi đi vào hoạt động chính thức.

4. Các Thách thức và Giải pháp khi Thiết kế HMI

Mặc dù có các nguyên tắc rõ ràng, việc thiết kế giao diện HMI vẫn đối mặt với nhiều thách thức.

4.1. Thách thức: “Thiết kế từ bàn giấy”

Một trong những thách thức lớn nhất là kỹ sư thiết kế HMI không có kinh nghiệm vận hành thực tế và chỉ dựa trên sơ đồ lý thuyết để thiết kế. Giải pháp: Kỹ sư nên dành thời gian làm việc trực tiếp tại nhà máy, quan sát và trao đổi với người vận hành để hiểu rõ quy trình làm việc của họ. Áp dụng phương pháp “Thiết kế lấy con người làm trung tâm” (Human-Centered Design) là một chiến lược hiệu quả.

4.2. Thách thức: Quá tải thông tin

Việc hiển thị quá nhiều dữ liệu trên một màn hình duy nhất có thể gây nhầm lẫn và làm giảm tốc độ phản ứng của người vận hành. Giải pháp: Áp dụng nguyên tắc “Đơn giản là Tối ưu”. Chia nhỏ thông tin thành nhiều màn hình có cấu trúc rõ ràng. Sử dụng các kỹ thuật như “trending” hoặc “popup” để hiển thị thông tin chi tiết khi cần.

4.3. Thách thức: Thiếu nhất quán

Mỗi màn hình được thiết kế theo một phong cách khác nhau, gây khó khăn cho người vận hành khi chuyển đổi giữa các màn hình. Giải pháp: Áp dụng các tiêu chuẩn thiết kế như ISA 101 để đảm bảo tính nhất quán về màu sắc, phông chữ, biểu tượng và bố cục trên toàn hệ thống.

5. Bảng và Danh sách Minh họa

Bảng 1: So sánh Thiết kế HMI tốt và xấu

Đặc điểm	Thiết kế HMI TỐT	Thiết kế HMI XẤU
Bố cục	Gọn gàng, logic, sử dụng khoảng trống	Rối mắt, quá nhiều thành phần, không có trật tự
Màu sắc	Có chủ đích, hạn chế, dễ phân biệt trạng thái	Lạm dụng màu sắc, khó nhận biết cảnh báo
Biểu tượng	Đơn giản, dễ hiểu, nhất quán	Phức tạp, khó nhận biết, không nhất quán
Cảnh báo	Rõ ràng, dễ nhận biết, có phân cấp ưu tiên	Liên tục xuất hiện, gây phiền toái, khó phân biệt

Bảng 2: Màu sắc và Ý nghĩa trong Thiết kế HMI

Màu sắc	Ý nghĩa	Ví dụ
Xanh lá cây	Hoạt động bình thường, an toàn	Máy đang chạy, van đang mở
Đỏ	Nguy hiểm, lỗi, dừng khẩn cấp	Máy bị lỗi, van bị kẹt
Vàng	Cảnh báo, cần chú ý	Mức nguyên liệu thấp, nhiệt độ tăng cao
Xám	Trạng thái tắt, không hoạt động	Động cơ đang tắt, thiết bị không kết nối

6. Tương lai của Thiết kế HMI và SCADA

Sự phát triển của công nghệ đang định hình lại cách chúng ta tương tác với các hệ thống tự động hóa.

6.1. HMI Di động và Đa Nền tảng

Các giao diện HMI không còn bị giới hạn trên màn hình cố định tại phòng điều khiển. Các ứng dụng di động cho phép người vận hành và quản lý giám sát quy trình từ xa qua điện thoại thông minh hoặc máy tính bảng, nâng cao tính linh hoạt và khả năng phản ứng. Việc thiết kế HMI cũng cần tính đến khả năng tương thích trên nhiều nền tảng và kích cỡ màn hình khác nhau.

6.2. Thực tế Tăng cường (Augmented Reality – AR)

Công nghệ AR đang mở ra một kỷ nguyên mới cho thiết kế HMI. Thay vì nhìn vào màn hình phẳng, người vận hành có thể sử dụng kính hoặc thiết bị di động để nhìn thấy dữ liệu thời gian thực được phủ lên các thiết bị vật lý trong nhà máy. Ví dụ, một kỹ sư bảo trì có thể nhìn vào một máy bơm và thấy ngay lập tức các thông số như nhiệt độ, áp suất và lịch sử bảo trì hiển thị ngay trước mắt.

6.3. Cá nhân hóa và Trí tuệ Nhân tạo (AI)

Trong tương lai, các giao diện HMI có thể được cá nhân hóa để phù hợp với từng người dùng cụ thể. AI có thể phân tích hành vi của người vận hành và tự động điều chỉnh bố cục, thông tin hiển thị để tối ưu hóa hiệu quả làm việc. Ví dụ, một HMI có thể tự động làm nổi bật các thông số mà một người vận hành cụ thể thường xuyên theo dõi.

7. Kết luận

Nhìn chung, việc thiết kế giao diện HMI không chỉ là một công việc kỹ thuật mà còn là một nghệ thuật, đòi hỏi sự kết hợp giữa kiến thức chuyên môn, sự hiểu biết về tâm lý học người dùng và thực tế vận hành. Một giao diện HMI được thiết kế tốt không chỉ là một công cụ mà là một tài sản chiến lược, giúp nâng cao an toàn, hiệu suất và năng suất tổng thể của một nhà máy. Bằng cách tuân thủ các nguyên tắc vàng và quy trình thiết kế chuẩn mực, các doanh nghiệp có thể đảm bảo rằng hệ thống SCADA của họ không chỉ hoạt động hiệu quả mà còn thân thiện và an toàn cho người vận hành.
