Mạng truyền thông SCADA – Mạch máu của hệ thống

Trong thời đại tự động hóa, SCADA là công cụ quản lý sản xuất quan trọng, nhưng chỉ phát huy hiệu quả khi có mạng truyền thông vững chắc. Mạng SCADA hoạt động như “mạch máu”, truyền tải dữ liệu và lệnh điều khiển giữa các tầng quản lý và hiện trường. Bài viết sẽ trình bày khái niệm, vai trò, kiến trúc, giao thức, cùng thách thức và giải pháp để xây dựng hệ thống truyền thông an toàn, hiệu quả.

1. Giới thiệu tổng quan về mạng truyền thông SCADA

1.1. Định nghĩa và Bản chất

Mạng truyền thông SCADA là hạ tầng vật lý và logic dùng để trao đổi dữ liệu giữa các thành phần của hệ thống SCADA. Về bản chất, nó không chỉ là một mạng truyền thông thông thường mà còn là một hệ thống chuyên biệt cho công nghiệp, được thiết kế nhằm đáp ứng những tiêu chuẩn khắt khe trong sản xuất và vận hành.

Các đặc tính nổi bật của mạng truyền thông SCADA bao gồm:

• Độ tin cậy cao: đảm bảo dữ liệu không bị mất mát, gián đoạn trong quá trình truyền tải.
• Khả năng chống nhiễu: giúp hệ thống hoạt động ổn định ngay cả trong môi trường có nhiều thiết bị điện công suất lớn.
• Độ trễ thấp: dữ liệu được truyền tải gần như tức thì, điều kiện tiên quyết cho việc giám sát và điều khiển thời gian thực.
• Hoạt động bền bỉ: có khả năng duy trì liên tục 24/7 trong môi trường khắc nghiệt như nhiệt độ cao, độ ẩm lớn, rung lắc hoặc bụi bẩn.

1.2. Vai trò cốt lõi trong hệ thống

Mạng truyền thông SCADA giữ vai trò trung tâm, giúp toàn bộ hệ thống vận hành trơn tru và đồng bộ. Một số chức năng quan trọng bao gồm:

• Kết nối: Mạng giúp liên kết các thiết bị ở nhiều cấp độ khác nhau, từ cảm biến, cơ cấu chấp hành (actuators), PLC, RTU cho đến HMI và máy chủ SCADA. Sự kết nối này tạo thành một “xương sống truyền thông” duy nhất cho toàn hệ thống.
• Trao đổi dữ liệu: Mạng truyền dữ liệu thời gian thực từ các thiết bị hiện trường về trung tâm điều khiển. Ví dụ: nhiệt độ, áp suất, lưu lượng hoặc trạng thái máy móc. Nhờ đó, người vận hành có thể giám sát chính xác và đưa ra quyết định tức thời.
• Điều khiển: Đây là kênh để các lệnh từ trung tâm giám sát được gửi xuống hiện trường. Ví dụ, khi phát hiện sự cố, kỹ sư có thể tắt máy bơm hoặc điều chỉnh van từ xa thông qua mạng SCADA. Điều này giúp tăng độ linh hoạt, giảm thời gian xử lý sự cố và tối ưu hóa chi phí vận hành.
• Đảm bảo tính toàn vẹn của hệ thống: Nhờ có mạng truyền thông, mọi dữ liệu và lệnh điều khiển đều được đồng bộ, tránh tình trạng sai lệch thông tin giữa các tầng trong kiến trúc SCADA.

2. Các thành phần và kiến trúc của Mạng truyền thông SCADA

2.1. Phân cấp mạng

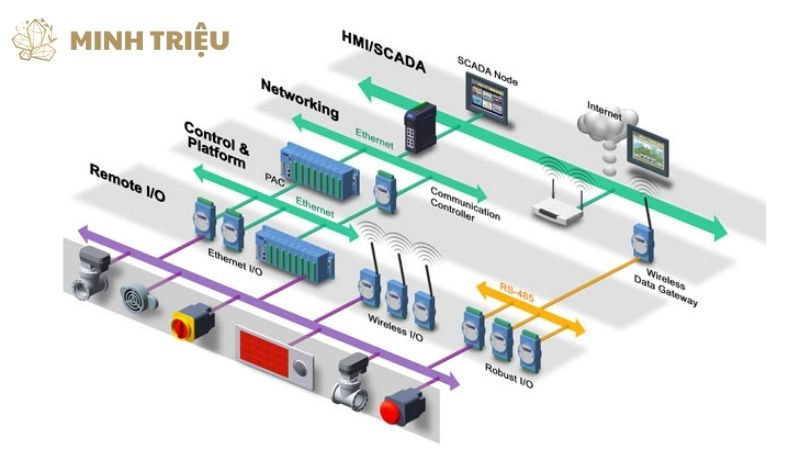

Kiến trúc mạng SCADA thường được phân chia thành nhiều tầng để tối ưu hóa hiệu suất và quản lý. Sự phân cấp này tạo ra một hệ thống có cấu trúc rõ ràng và dễ dàng mở rộng, đồng thời tăng cường tính bảo mật và độ tin cậy.

• Tầng 1 – Mạng cảm biến và điều khiển cục bộ (Field Level): Đây là tầng thấp nhất, nơi các thiết bị đầu cuối như cảm biến, bộ truyền động, nút bấm, và đèn báo được kết nối với PLC hoặc RTU. Giao tiếp ở tầng này thường sử dụng các giao thức bus trường (fieldbus) như Modbus RTU, Profibus DP, hoặc các mạng công nghiệp đơn giản.
• Tầng 2 – Mạng điều khiển (Control Level): Tầng này kết nối các PLC/RTU với nhau và với Máy chủ SCADA. Đây là nơi các gói tin dữ liệu quan trọng và các lệnh điều khiển được truyền tải. Các giao thức tốc độ cao như Profinet và EtherNet/IP thường được sử dụng để đảm bảo tính thời gian thực (real-time).
• Tầng 3 – Mạng giám sát và quản lý (Supervisory Level): Đây là nơi Máy chủ SCADA và HMI kết nối, phục vụ cho việc giám sát và quản lý toàn bộ hệ thống. Tầng này sử dụng mạng Ethernet chuẩn, cho phép tích hợp với mạng doanh nghiệp (MES, ERP) để phục vụ mục đích phân tích và báo cáo.

2.2. Các thiết bị mạng phổ biến

Để xây dựng một mạng truyền thông SCADA mạnh mẽ, các thiết bị chuyên dụng là không thể thiếu.

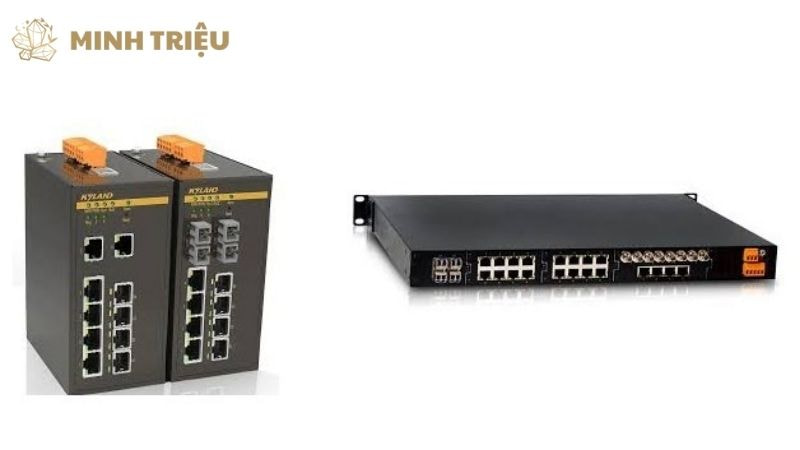

• Router/Switch công nghiệp: Đây là các thiết bị mạng được thiết kế chuyên biệt cho môi trường công nghiệp, nơi thường có nhiệt độ cao, nhiều bụi bẩn, độ ẩm lớn và rung động mạnh. Điểm khác biệt nổi bật của switch công nghiệp so với switch thông thường là khả năng chịu đựng điều kiện khắc nghiệt và độ bền cao. Hầu hết switch công nghiệp đều sử dụng thiết kế không quạt (fanless) nhằm giảm nguy cơ hỏng hóc do bụi bẩn, đồng thời giúp thiết bị hoạt động ổn định trong thời gian dài. Một số dòng cao cấp còn hỗ trợ PoE (Power over Ethernet) để cấp nguồn trực tiếp cho camera, cảm biến hoặc các thiết bị IoT.
• Cáp truyền thông: Lựa chọn cáp tùy thuộc vào yêu cầu về tốc độ và khoảng cách. Cáp đồng như Ethernet hoặc RS-485 thường được dùng cho khoảng cách ngắn và chi phí thấp. Ngược lại, cáp quang được sử dụng cho khoảng cách xa, tốc độ truyền tải cao, và khả năng chống nhiễu điện từ vượt trội.
• Thiết bị không dây: Công nghệ không dây như Wi-Fi, 4G/5G, và các giải pháp vô tuyến riêng đang ngày càng phổ biến trong các ứng dụng giám sát từ xa hoặc trong các khu vực khó đi dây. Ưu điểm chung của thiết bị không dây là giảm chi phí hạ tầng cáp và mang lại sự linh hoạt trong việc mở rộng hệ thống.

3. Các Giao thức truyền thông chính trong SCADA

3.1. Giao thức độc quyền (Proprietary Protocols)

Một số giao thức truyền thông công nghiệp được phát triển riêng bởi các tập đoàn tự động hóa hàng đầu như Siemens, Rockwell Automation, Schneider Electric. Đây thường là các giải pháp độc quyền, được thiết kế để tối ưu hóa cho hệ sinh thái thiết bị phần cứng và phần mềm của chính hãng, giúp đảm bảo tốc độ xử lý cao và tính ổn định trong vận hành.

• Ưu điểm: Những giao thức này mang lại hiệu suất truyền dữ liệu vượt trội, độ trễ thấp và khả năng đồng bộ tốt giữa các thiết bị cùng hệ. Ngoài ra, nhờ cùng một nhà phát triển, quá trình tích hợp và cấu hình trở nên đơn giản, giảm thiểu tối đa các sự cố tương thích. Ví dụ điển hình là giao thức S7 Communication được Siemens tích hợp sâu vào dòng PLC S7, giúp việc kết nối với phần mềm TIA Portal thuận tiện và nhanh chóng.
• Nhược điểm: Tuy nhiên, hạn chế lớn nhất của các giao thức này là thiếu tính mở. Do được xây dựng độc quyền, chúng thường không hoặc rất khó tương thích với thiết bị của hãng khác. Điều này tạo ra một “hệ sinh thái đóng”, khiến doanh nghiệp gặp trở ngại khi cần mở rộng hệ thống hoặc tích hợp thêm thiết bị từ nhiều nhà cung cấp. Trong dài hạn, việc này có thể làm tăng chi phí đầu tư và giảm sự linh hoạt trong lựa chọn giải pháp.

3.2. Giao thức mở (Open Protocols)

Các giao thức mở là tiêu chuẩn chung được nhiều nhà sản xuất sử dụng, giúp tăng tính tương thích và linh hoạt cho các nhà tích hợp hệ thống.

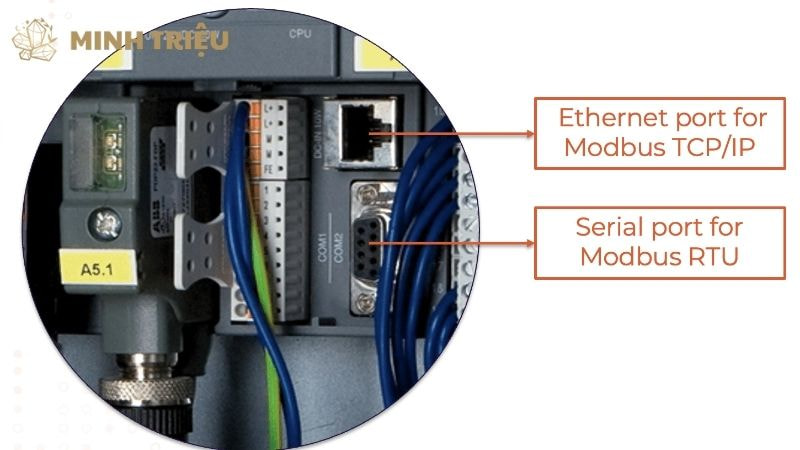

• Modbus: Đây là một trong những giao thức cổ điển và đơn giản nhất, được sử dụng rộng rãi. Modbus có hai phiên bản chính: Modbus RTU sử dụng cổng nối tiếp (RS-232/RS-485) cho các ứng dụng đơn giản và khoảng cách ngắn. Modbus TCP/IP sử dụng nền tảng Ethernet để truyền dữ liệu qua mạng TCP/IP, mang lại tốc độ cao và khả năng kết nối linh hoạt hơn.
• OPC (OLE for Process Control): OPC là một tiêu chuẩn chung cho phép các ứng dụng phần mềm (ví dụ: SCADA) giao tiếp với các thiết bị phần cứng (ví dụ: PLC) mà không cần quan tâm đến giao thức gốc của chúng. Phiên bản hiện đại là OPC UA (Unified Architecture) có khả năng hoạt động đa nền tảng và tích hợp bảo mật mạnh mẽ hơn.
• Ethernet/IP và Profinet: Các giao thức này dựa trên Ethernet công nghiệp. Chúng cung cấp tốc độ truyền tải cao và khả năng truyền tải dữ liệu lớn, phù hợp với các ứng dụng yêu cầu độ trễ thấp và tính thời gian thực (real-time). Ethernet/IP thường được sử dụng trong các ứng dụng của Rockwell Automation và Schneider Electric, trong khi Profinet là tiêu chuẩn phổ biến trong hệ thống của Siemens.

4. Những thách thức và giải pháp về mạng truyền thông SCADA

4.1. Thách thức

Việc xây dựng và duy trì một mạng truyền thông SCADA đối mặt với nhiều thách thức, đặc biệt trong môi trường công nghiệp phức tạp.

• Bảo mật: Mạng SCADA thường bị xem là một mục tiêu hấp dẫn của các cuộc tấn công mạng. Điều này có thể dẫn đến rủi ro bị truy cập trái phép, thay đổi dữ liệu, hoặc gây gián đoạn hoạt động nghiêm trọng, ảnh hưởng đến cả sản xuất và an toàn.
• Độ trễ (Latency): Nếu mạng có độ trễ cao, dữ liệu sẽ không được cập nhật kịp thời, ảnh hưởng đến khả năng điều khiển chính xác, đặc biệt là trong các quy trình quan trọng như điều khiển robot hoặc máy móc tốc độ cao.
• Khả năng tương thích: Sự đa dạng về thiết bị và phần mềm từ nhiều nhà cung cấp khác nhau gây ra thách thức về khả năng tương thích. Việc tích hợp các thiết bị của các hãng khác nhau đòi hỏi nhiều công sức và chi phí.

4.2. Giải pháp

Để đối phó với những thách thức trên, các giải pháp sau đã được áp dụng rộng rãi.

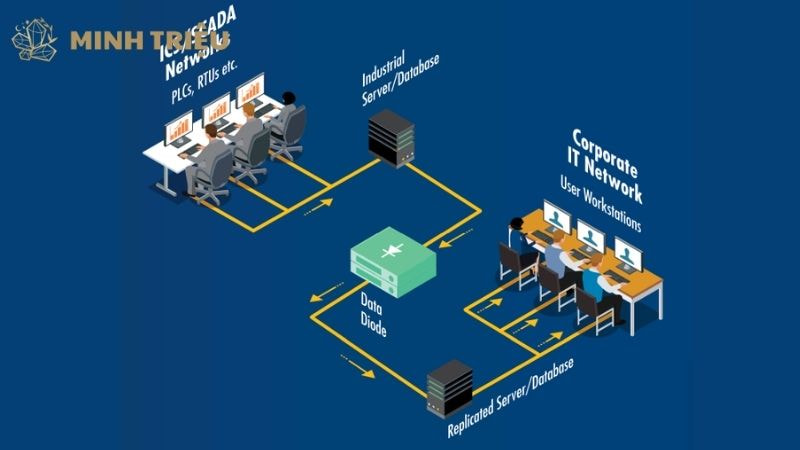

• Bảo mật: Triển khai các giải pháp bảo mật nhiều lớp. Các giải pháp này bao gồm sử dụng tường lửa (firewalls), thiết lập các vùng mạng riêng biệt (segmentation), sử dụng VPN (Virtual Private Network) để mã hóa dữ liệu khi truyền qua mạng công cộng, và thiết lập các chính sách quản lý truy cập người dùng nghiêm ngặt.
• Giảm độ trễ: Tối ưu hóa kiến trúc mạng bằng cách sử dụng các giao thức tốc độ cao như Profinet hoặc Ethernet/IP. Ngoài ra, việc phân chia mạng thành các phân đoạn nhỏ hơn cũng giúp giảm tải và cải thiện tốc độ phản hồi.
• Tương thích: Sử dụng các giao thức mở như OPC UA và triển khai các cổng truyền thông (gateways) để chuyển đổi giao thức giữa các thiết bị khác nhau, đảm bảo mọi thành phần có thể giao tiếp với nhau.

5. Kết luận

Mạng truyền thông SCADA là một phần không thể thiếu trong việc đảm bảo sự vận hành hiệu quả của một hệ thống điều khiển giám sát dữ liệu hiện đại. Nó không chỉ là một kênh truyền tải dữ liệu mà còn là một hạ tầng chiến lược quyết định tốc độ và độ tin cậy của toàn bộ quy trình sản xuất.

Trong tương lai, mạng truyền thông SCADA sẽ tiếp tục phát triển mạnh mẽ với sự tích hợp của các công nghệ đột phá. Các xu hướng như IIoT (Industrial Internet of Things) sẽ cho phép thu thập dữ liệu từ hàng triệu thiết bị, tạo ra những hệ thống thông minh và tự động hơn.
