Lập trình script trong SCADA – Đòn bẩy tối ưu hóa tự động hóa

Trong thế giới tự động hóa sản xuất, hệ thống SCADA đóng vai trò là bộ não giám sát và điều khiển. Tuy nhiên, để vượt qua những giới hạn của cấu hình tiêu chuẩn và đạt được hiệu suất tối đa, lập trình script trong SCADA trở thành một kỹ năng không thể thiếu. Việc này cho phép các kỹ sư tạo ra các logic phức tạp, tự động hóa các tác vụ lặp đi lặp lại và tích hợp các hệ thống không tương thích. Bài viết này sẽ đi sâu vào vai trò, lợi ích và các ứng dụng thực tế của lập trình script.

1. Lập trình script trong SCADA là gì và tại sao cần?

1.1. Khái niệm cơ bản

Lập trình script trong ngữ cảnh SCADA là việc sử dụng các đoạn mã lệnh để thực thi các tác vụ tự động hóa hoặc xử lý logic tùy chỉnh. Thay vì chỉ dựa vào các công cụ cấu hình đồ họa tích hợp sẵn, kỹ sư có thể viết các đoạn mã ngắn gọn để thực hiện các chức năng cụ thể. Cấu hình tiêu chuẩn, như việc tạo các nút bấm hoặc sơ đồ quy trình, mang lại tính đơn giản và trực quan.

Ngược lại, lập trình script cung cấp sự linh hoạt và quyền kiểm soát sâu hơn, cho phép người dùng tùy chỉnh hệ thống vượt xa các lựa chọn mặc định. Một đoạn script có thể được thực thi dựa trên nhiều sự kiện khác nhau, ví dụ như khi người dùng nhấn một nút, khi một giá trị tag thay đổi, hoặc theo một lịch trình định trước. Sự linh hoạt này tạo ra một “ngôn ngữ riêng” cho hệ thống, cho phép nó phản ứng với môi trường một cách thông minh và chủ động hơn.

1.2. Lý do cần thiết

Lập trình script trở nên cần thiết bởi nó giúp các kỹ sư vượt qua những giới hạn của các công cụ cấu hình đồ họa. Nhiều tác vụ phức tạp không thể được giải quyết chỉ bằng các công cụ tích hợp sẵn. Ví dụ, một hệ thống cần tự động tính toán hiệu quả tổng thể thiết bị (OEE) dựa trên nhiều biến số khác nhau, bao gồm thời gian vận hành, tốc độ sản xuất và tỷ lệ lỗi; việc này đòi hỏi các phép toán và logic phức tạp mà chỉ script mới có thể xử lý hiệu quả.

Lập trình script giúp giải quyết các vấn đề này một cách hiệu quả. Hơn nữa, lập trình script còn cho phép thực hiện các tác vụ tự động hóa theo chuỗi sự kiện. Thay vì yêu cầu người vận hành phải thực hiện từng bước một, một đoạn script có thể tự động kiểm tra điều kiện, thực hiện một loạt các hành động và xác nhận kết quả. Điều này không chỉ tiết kiệm thời gian mà còn giảm thiểu rủi ro do lỗi của con người, đảm bảo tính sẵn sàng của hệ thống.

2. Lợi ích cốt lõi của việc lập trình script trong SCADA

2.1. Tự động hóa và tối ưu hóa quy trình

Lập trình script trong SCADA mang lại lợi ích lớn trong việc tự động hóa và tối ưu hóa quy trình sản xuất. Nó cho phép người dùng giảm thiểu sự can thiệp thủ công, từ đó tiết kiệm thời gian và nhân lực. Ví dụ, một đoạn script có thể tự động thu thập dữ liệu từ các cảm biến, tính toán các chỉ số hiệu suất chính (KPIs), và gửi báo cáo qua email cho đội ngũ quản lý vào cuối mỗi ca làm việc. Việc này loại bỏ nhu cầu nhập liệu thủ công, giúp dữ liệu luôn chính xác và cập nhật.

Ngoài ra, lập trình script còn giúp tối ưu hóa các chu trình sản xuất. Ví dụ, một script có thể được thiết lập để tự động điều chỉnh tốc độ của một băng chuyền dựa trên lượng sản phẩm đầu vào được phát hiện bởi cảm biến, đảm bảo luồng sản phẩm luôn ổn định và hiệu quả.

2.2. Xử lý logic phức tạp

Lập trình script cho phép tạo ra các thuật toán tùy chỉnh để xử lý sự cố và đưa ra quyết định thông minh. Thay vì chỉ cảnh báo khi một giá trị vượt ngưỡng, một script có thể phân tích xu hướng của dữ liệu thời gian thực và dự đoán một sự cố sắp xảy ra.

Ví dụ: Nếu nhiệt độ của một động cơ tăng nhanh bất thường, script có thể không chỉ gửi cảnh báo mà còn tự động giảm tải để tránh hư hỏng nghiêm trọng, hỗ trợ chiến lược bảo trì dự đoán. Nó còn giúp xây dựng các kịch bản phản ứng phức tạp với các sự kiện hệ thống.

Ví dụ: khi một máy bơm gặp sự cố, script có thể tự động chuyển sang máy bơm dự phòng, đồng thời gửi thông báo đến bộ phận bảo trì và ghi lại chi tiết sự cố vào dữ liệu lịch sử.

2.3. Tích hợp và kết nối hệ thống

Lập trình script đóng vai trò là cầu nối giữa các thiết bị sử dụng giao thức khác nhau. Trong một môi trường sản xuất đa dạng, các thiết bị từ nhiều nhà cung cấp có thể không tương thích với nhau. Một đoạn script có thể được viết để dịch dữ liệu từ giao thức của thiết bị A sang giao thức của thiết bị B, giúp chúng hoạt động cùng nhau một cách liền mạch.

Nó cũng cho phép tích hợp dữ liệu từ Hệ thống MES hay ERP vào SCADA, tạo ra một cái nhìn toàn diện hơn về hoạt động sản xuất. Lập trình script cũng có thể được sử dụng để tương tác với các cơ sở dữ liệu bên ngoài, cho phép SCADA truy xuất và ghi lại dữ liệu sản xuất vào một hệ thống quản lý tập trung. Điều này đặc biệt quan trọng trong các doanh nghiệp lớn có nhiều nhà máy, nơi việc tổng hợp dữ liệu lớn là cần thiết cho việc ra quyết định ở cấp độ cao hơn.

3. Các ngôn ngữ lập trình phổ biến trong SCADA

3.1. VBScript và JavaScript

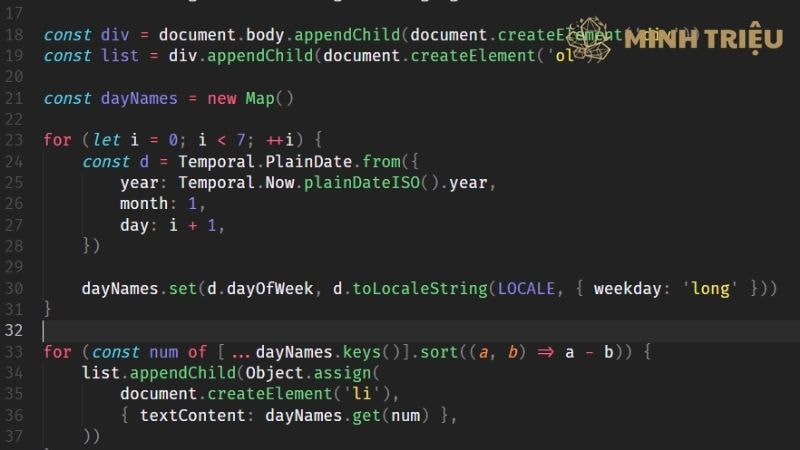

VBScript là một ngôn ngữ lâu đời và phổ biến trong nhiều nền tảng SCADA truyền thống, đặc biệt là trong môi trường Windows. Nó được sử dụng rộng rãi để tạo ra các logic đơn giản, xử lý dữ liệu và tương tác với giao diện HMI. JavaScript là một ngôn ngữ hiện đại và linh hoạt hơn, phù hợp với các giải pháp web-based applications và Cloud SCADA hiện nay.

JavaScript cho phép tạo ra các giao diện người dùng tương tác và động hơn, đồng thời có thể chạy trực tiếp trên trình duyệt, không cần cài đặt thêm phần mềm. Sự phát triển của các nền tảng SCADA dựa trên web đã làm cho JavaScript trở thành một lựa chọn ngày càng phổ biến.’

3.2. Python và các ngôn ngữ hiện đại khác

Python đang ngày càng chiếm ưu thế trong lập trình SCADA, đặc biệt trong các ứng dụng liên quan đến xử lý dữ liệu lớn và tích hợp AI. Python có cú pháp đơn giản, thư viện phong phú và khả năng kết nối dễ dàng với các dịch vụ đám mây và các thuật toán học máy.

Các kỹ sư có thể sử dụng Python để phân tích dữ liệu lịch sử, dự đoán lỗi thiết bị, hoặc tối ưu hóa quy trình sản xuất một cách thông minh hơn. Ngoài ra, một số nền tảng SCADA chuyên biệt còn sử dụng các ngôn ngữ khác như C# để phát triển các module tùy chỉnh.

4. Các ứng dụng thực tế của lập trình script trong SCADA

4.1. Tự động hóa báo cáo và lưu trữ dữ liệu

Lập trình script giúp tự động hóa các tác vụ báo cáo và lưu trữ dữ liệu lịch sử, giúp tiết kiệm thời gian và đảm bảo độ chính xác. Một script có thể được lập trình để tự động trích xuất các thông số vận hành như sản lượng, thời gian ngừng máy và tiêu thụ năng lượng vào cuối mỗi ca sản xuất.

Sau đó, script sẽ tự động lưu các thông số này vào một cơ sở dữ liệu hoặc một tệp tin Excel, và thậm chí gửi báo cáo qua email cho đội ngũ quản lý. Ví dụ về tự động hóa báo cáo:

• Một script được kích hoạt vào 8 giờ sáng hàng ngày.
• Nó truy xuất dữ liệu lịch sử về sản lượng của 24 giờ trước từ cơ sở dữ liệu của SCADA.
• Nó tính toán hiệu suất trung bình, thời gian ngừng máy, và so sánh với chỉ tiêu.
• Cuối cùng, nó tạo một tệp PDF hoặc Excel và gửi qua email cho một danh sách người nhận cụ thể. Tất cả các bước này đều được thực hiện tự động, không cần sự can thiệp của con người.

4.2. Xử lý cảnh báo và sự kiện thông minh

Lập trình script cho phép xử lý cảnh báo dựa trên nhiều điều kiện phức tạp, mang lại hiệu quả cao hơn so với các cảnh báo đơn giản. Thay vì chỉ cảnh báo khi một giá trị vượt ngưỡng, một script có thể kiểm tra nhiều điều kiện đồng thời.

Ví dụ: “Gửi thông báo SMS/email cho một nhóm kỹ thuật khi áp suất vượt quá 5 bar VÀ đồng thời nhiệt độ trên 60°C VÀ máy bơm đã hoạt động liên tục trong hơn 3 giờ.” Logic này giúp lọc bỏ các cảnh báo giả và tập trung vào những vấn đề thực sự cần xử lý sự cố. Danh sách các ứng dụng thực tế của lập trình script:

• Xử lý sự kiện phức tạp: Tự động phản ứng với chuỗi sự kiện, ví dụ: tắt van này và bật van kia khi một sự kiện cụ thể xảy ra.
• Tích hợp dữ liệu: Đồng bộ dữ liệu từ SCADA với Hệ thống MES hay ERP một cách tự động.
• Tính toán tùy chỉnh: Thực hiện các phép tính phức tạp như OEE, năng lượng tiêu thụ trung bình, hay hiệu suất theo thời gian thực.
• Tạo báo cáo động: Tạo các báo cáo có nội dung tùy chỉnh dựa trên các tham số khác nhau.

4.3. Nâng cao giao diện HMI

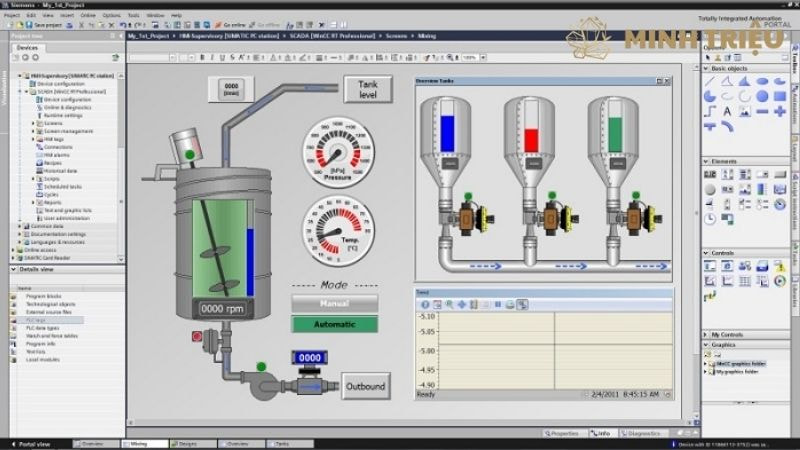

Lập trình script cho phép tạo các hiệu ứng động và các thành phần tương tác nâng cao trên giao diện HMI, mang lại trải nghiệm người dùng tốt hơn. Ví dụ, một script có thể làm cho một biểu tượng nhấp nháy với tốc độ khác nhau tùy thuộc vào mức độ nghiêm trọng của cảnh báo. Hoặc nó có thể thay đổi màu sắc của một đường ống để thể hiện trạng thái của chất lỏng bên trong.

Những hiệu ứng này giúp người vận hành dễ dàng nhận biết trạng thái của hệ thống hơn. Một ví dụ khác là việc tạo các biểu đồ và đồ thị tùy chỉnh không có sẵn trong thư viện. Một script có thể vẽ một biểu đồ trực quan về lịch sử vận hành của một máy, giúp người vận hành dễ dàng phân tích xu hướng.

5. Lộ trình học và thực hành lập trình script SCADA

5.1. Bắt đầu với các nền tảng phổ biến

Bắt đầu với các nền tảng SCADA phổ biến là một cách hiệu quả để làm quen với lập trình script. Mỗi nền tảng như Wonderware, Ignition hoặc WinCC đều có một môi trường phát triển và tài liệu riêng. Học các cú pháp cơ bản của ngôn ngữ script được hỗ trợ bởi nền tảng đó, chẳng hạn như Python trong Ignition hoặc VBScript trong Wonderware.

5.2. Phát triển kỹ năng và tư duy

Việc thực hành viết script với các ví dụ thực tế, từ đơn giản đến phức tạp, là chìa khóa để phát triển kỹ năng. Danh sách các bài tập thực hành:

• Script đơn giản: Viết một script để thay đổi màu sắc của một nút bấm khi một tag đạt đến một giá trị nhất định.
• Script tính toán: Viết một script để tính toán sản lượng trung bình của một dây chuyền sản xuất trong một giờ.
• Script tương tác: Viết một script để hiển thị một thông báo tùy chỉnh trên giao diện HMI dựa trên giá trị của một tag.
• Script báo cáo: Viết một script để tạo một báo cáo đơn giản và lưu vào một tệp tin.

Học cách tối ưu hóa mã lệnh và debug lỗi cũng là một kỹ năng quan trọng, giúp bạn viết code hiệu quả và dễ bảo trì hơn.

6. Kết luận

Lập trình script là một công cụ mạnh mẽ, giúp khai thác toàn bộ tiềm năng của hệ thống SCADA. Nó cung cấp khả năng vượt qua các giới hạn cấu hình tiêu chuẩn, mang lại các lợi ích to lớn về tự động hóa, hiệu suất và khả năng tích hợp. Bằng cách sử dụng các ngôn ngữ như VBScript, JavaScript hay Python, các kỹ sư có thể giải quyết các bài toán phức tạp và nâng cao hiệu quả vận hành của nhà máy.
