Kiến trúc hệ thống SCADA: Cấu trúc phân tầng trong sản xuất công nghiệp

Trong sản xuất hiện đại, việc quản lý và tự động hóa các quy trình phức tạp đòi hỏi một nền tảng công nghệ mạnh mẽ và có tổ chức. Kiến trúc SCADA (Supervisory Control and Data Acquisition) chính là “khung xương” giúp kết nối thiết bị hiện trường với cấp quản lý, từ khâu thu thập dữ liệu đến hỗ trợ quyết định chiến lược. Bài viết này sẽ giới thiệu tổng quan về cấu trúc, thành phần và các mô hình kiến trúc SCADA, đồng thời phân tích cách chúng vận hành đồng bộ để đảm bảo hiệu quả, tính tin cậy và đáp ứng xu hướng công nghiệp 4.0.

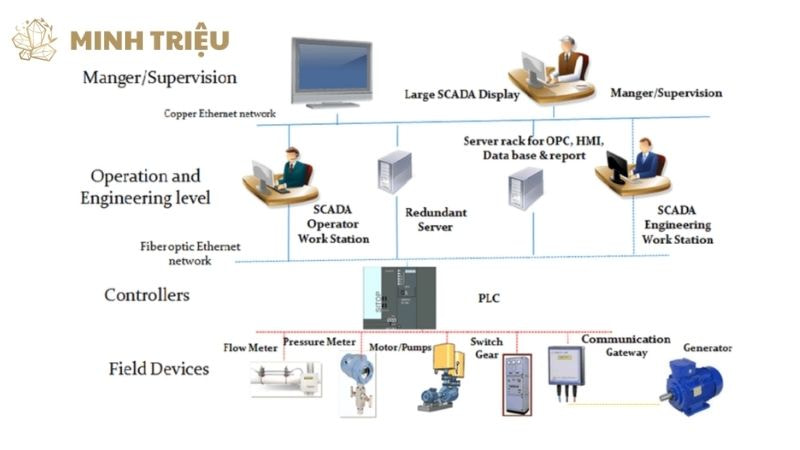

1. Các cấp độ trong kiến trúc hệ thống SCADA

Kiến trúc của một hệ thống SCADA được xây dựng trên một cấu trúc phân tầng, nơi mỗi cấp độ thực hiện một vai trò cụ thể và liên kết với các cấp độ khác để tạo nên một hệ thống hoàn chỉnh.

1.1. Cấp độ 0: Cấp độ thiết bị tại hiện trường (Field Level)

Cấp độ thấp nhất trong kiến trúc SCADA là cấp độ thiết bị tại hiện trường. Đây là nơi các thiết bị vật lý trực tiếp tương tác với quy trình sản xuất. Cấp độ này bao gồm các thành phần chính như cảm biến, bộ truyền động (actuators), van, động cơ, và công tắc. Chức năng của chúng là thu thập dữ liệu thô (như nhiệt độ, áp suất, lưu lượng) và thực hiện các lệnh điều khiển vật lý. Mặc dù là cấp độ thấp nhất, nó đóng vai trò nền tảng, cung cấp thông tin cơ bản để các cấp độ cao hơn hoạt động.

1.2. Cấp độ 1: Cấp độ điều khiển (Control Level)

Cấp độ điều khiển chịu trách nhiệm điều khiển trực tiếp các thiết bị ở cấp độ 0. Thành phần cốt lõi của cấp độ này **là các bộ điều khiển logic lập trình (PLC) và đơn vị đầu cuối từ xa (RTU). PLC được sử dụng để xử lý dữ liệu từ cảm biến, thực hiện các thuật toán điều khiển tự động và gửi lệnh đến các bộ truyền động.

Trong khi đó, RTU tập trung vào việc thu thập dữ liệu từ các khu vực địa lý rộng lớn và truyền về trung tâm. Cấp độ này thực hiện các chức năng điều khiển tự động, giảm thiểu sự can thiệp của con người và đảm bảo sự ổn định của quy trình.

1.3. Cấp độ 2: Cấp độ giám sát và điều khiển (Supervisory Level)

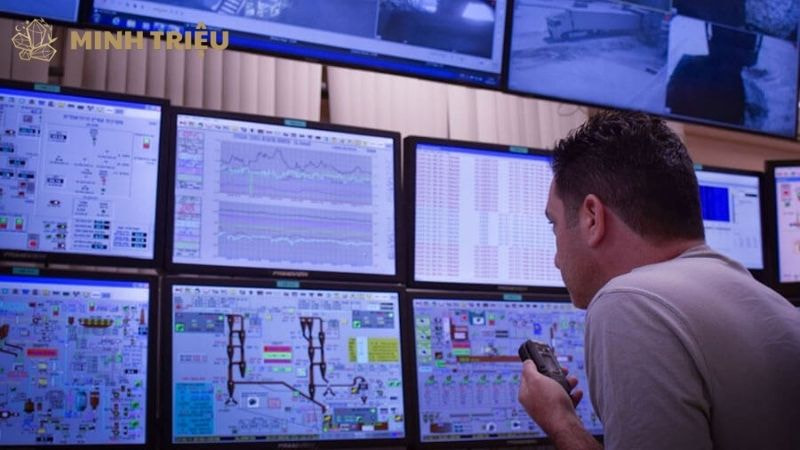

Cấp độ giám sát và điều khiển là “bộ não” của hệ thống SCADA. Nơi đây, dữ liệu từ PLC và RTU được tổng hợp, xử lý và hiển thị cho người vận hành. Thành phần chính bao gồm máy chủ trung tâm, phần mềm SCADA và giao diện người-máy (HMI).

Chức năng của cấp độ này là giám sát toàn bộ hệ thống, xử lý dữ liệu lịch sử, tạo báo cáo, quản lý cảnh báo và cho phép người vận hành điều khiển từ xa. HMI là giao diện mà người dùng tương tác trực tiếp với hệ thống, đưa ra các quyết định dựa trên thông tin thời gian thực.

1.4. Cấp độ 3: Cấp độ lập kế hoạch sản xuất (Production Scheduling Level)

Cấp độ này tích hợp SCADA với các hệ thống quản lý sản xuất cấp cao hơn. Thành phần chính là hệ thống điều hành sản xuất (MES – Manufacturing Execution System).

MES sử dụng dữ liệu từ SCADA để phân tích hiệu suất, lập kế hoạch sản xuất chi tiết, quản lý kho bãi và tối ưu hóa quy trình kinh doanh. Cấp độ này là cầu nối giữa hoạt động sản xuất thực tế và các quyết định chiến lược, đảm bảo rằng sản xuất diễn ra theo đúng kế hoạch và mục tiêu.

1.5. Cấp độ 4: Cấp độ quản lý kinh doanh (Business Management Level)

Cấp độ cao nhất là cấp độ quản lý kinh doanh. Tại đây, dữ liệu từ SCADA được sử dụng để hỗ trợ các quyết định kinh doanh chiến lược. Thành phần chính là hệ thống quản lý tài nguyên doanh nghiệp (ERP – Enterprise Resource Planning).

ERP tích hợp dữ liệu sản xuất với các chức năng kinh doanh như tài chính, chuỗi cung ứng và nhân sự, cung cấp cái nhìn tổng quan về hiệu quả kinh doanh. Việc tích hợp này giúp các nhà quản lý đưa ra các quyết định dựa trên dữ liệu, tối ưu hóa lợi nhuận và nâng cao năng lực cạnh tranh.

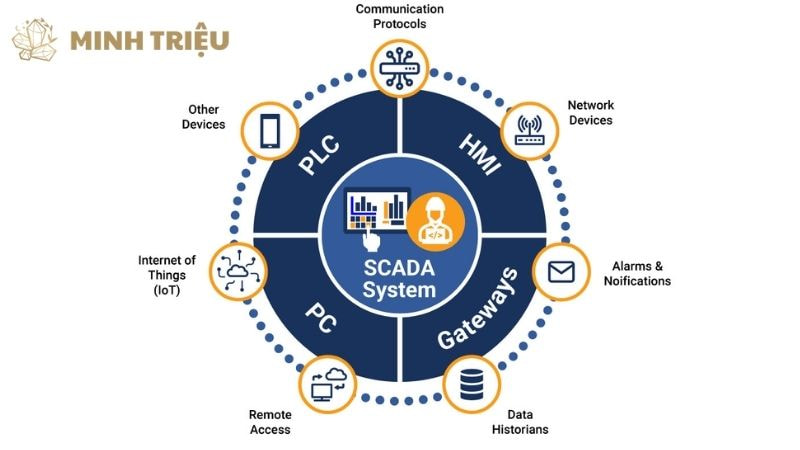

2. Các yếu tố liên kết trong kiến trúc SCADA

Để các cấp độ trong kiến trúc SCADA hoạt động liền mạch, các yếu tố liên kết đóng vai trò quan trọng.

2.1. Mạng truyền thông

Mạng truyền thông là xương sống của hệ thống SCADA, kết nối các thành phần ở các cấp độ khác nhau. Các loại mạng phổ biến bao gồm Ethernet, cáp quang, và mạng không dây. Các giao thức truyền thông như OPC, Modbus, và DNP3 đảm bảo sự tương thích và trao đổi dữ liệu hiệu quả giữa các thiết bị của các nhà sản xuất khác nhau.

2.2. Cơ sở dữ liệu

Cơ sở dữ liệu lưu trữ tất cả dữ liệu lịch sử và dữ liệu thời gian thực được thu thập bởi hệ thống. Chức năng của nó là hỗ trợ phân tích dữ liệu lớn, tạo báo cáo và truy xuất thông tin để đánh giá hiệu suất. Cơ sở dữ liệu cung cấp nền tảng cho việc phân tích chuyên sâu và ra quyết định dựa trên dữ liệu.

2.3. An ninh mạng

An ninh mạng đảm bảo sự an toàn của hệ thống SCADA, bảo vệ nó khỏi các mối đe dọa từ bên ngoài. Các biện pháp bảo mật bao gồm việc sử dụng tường lửa (firewall) để kiểm soát truy cập, mã hóa dữ liệu để bảo vệ thông tin, và xác thực người dùng để ngăn chặn truy cập trái phép.

3. Các loại kiến trúc SCADA phổ biến

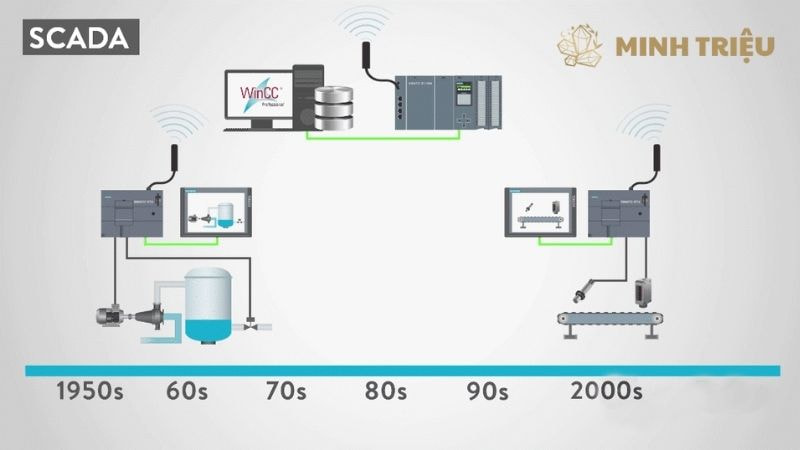

Kiến trúc của hệ thống SCADA đã trải qua nhiều giai đoạn phát triển, từ các hệ thống tập trung đơn lẻ đến các mạng lưới phức tạp. Việc lựa chọn kiến trúc phù hợp phụ thuộc vào quy mô, mục tiêu và các yêu cầu cụ thể của từng dự án.

3.1. Kiến trúc Monolithic (Monolithic Architecture)

Kiến trúc Monolithic là loại kiến trúc ban đầu của SCADA, phổ biến vào những năm 1980 và 1990. Đặc điểm của nó là một hệ thống duy nhất, nơi tất cả các chức năng, từ thu thập dữ liệu đến giao diện người-máy, được tích hợp trong một máy tính hoặc máy chủ cục bộ.

Ưu điểm của kiến trúc này là sự đơn giản trong thiết kế và chi phí thấp cho các ứng dụng quy mô nhỏ. Tuy nhiên, nó có nhược điểm là khó mở rộng và rủi ro cao khi một thành phần bị lỗi, vì nó có thể gây ra sự cố cho toàn bộ hệ thống. Việc bảo trì và cập nhật cũng trở nên phức tạp do sự phụ thuộc lẫn nhau của các thành phần.

3.2. Kiến trúc Phân tán (Distributed Architecture)

Kiến trúc Phân tán xuất hiện nhằm giải quyết những hạn chế của kiến trúc Monolithic. Các chức năng của hệ thống được phân tán trên nhiều máy tính nối mạng. Các máy chủ xử lý dữ liệu hoạt động độc lập và chia sẻ thông tin qua mạng. Kiến trúc này mang lại khả năng mở rộng tốt hơn, đáng tin cậy hơn và hiệu suất cao hơn. Các thành phần có thể hoạt động độc lập, giảm thiểu rủi ro khi một thành phần bị lỗi.

Mặc dù phức tạp hơn để cấu hình, kiến trúc phân tán được ưa chuộng cho các hệ thống lớn. Ví dụ, một nhà máy có thể có nhiều máy chủ con để điều khiển các khu vực sản xuất khác nhau, và tất cả chúng đều liên kết với một máy chủ chính.

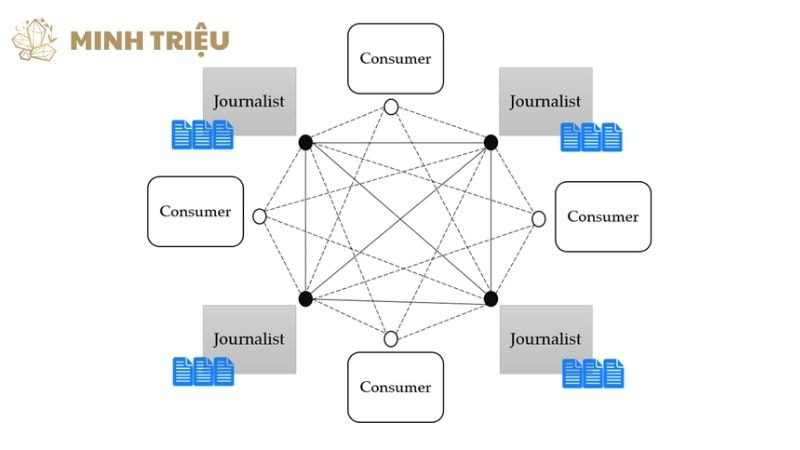

3.3. Kiến trúc Mạng lưới (Networked Architecture)

Kiến trúc Mạng lưới là một sự phát triển của kiến trúc phân tán, sử dụng mạng máy tính và các giao thức tiêu chuẩn như TCP/IP. Hệ thống này cho phép dễ dàng tích hợp với các hệ thống khác và cung cấp sự linh hoạt cao. Dữ liệu được truyền qua mạng, cho phép người vận hành truy cập và kiểm soát hệ thống từ nhiều vị trí khác nhau.

Tuy nhiên, nó đòi hỏi các biện pháp an ninh mạng chặt chẽ hơn để bảo vệ hệ thống khỏi các mối đe dọa trực tuyến. Sự phát triển của công nghệ Internet đã thúc đẩy sự phổ biến của kiến trúc này, mở ra khả năng tích hợp SCADA với các ứng dụng web và di động.

4. Các thách thức và xu hướng trong kiến trúc SCADA hiện đại

4.1. Thách thức về an ninh mạng

Khi SCADA kết nối với internet và các hệ thống IT, rủi ro về tấn công mạng tăng cao. Các giải pháp đòi hỏi sự kết hợp giữa các biện pháp bảo mật đa lớp. Tường lửa (firewall) đóng vai trò là tuyến phòng thủ đầu tiên, kiểm soát luồng dữ liệu ra vào.

Hệ thống phát hiện xâm nhập (IDS) giám sát lưu lượng mạng để tìm kiếm các hoạt động độc hại. Việc mã hóa dữ liệu đảm bảo thông tin được bảo vệ trong quá trình truyền tải, và xác thực người dùng cùng với phân quyền ngăn chặn truy cập trái phép.

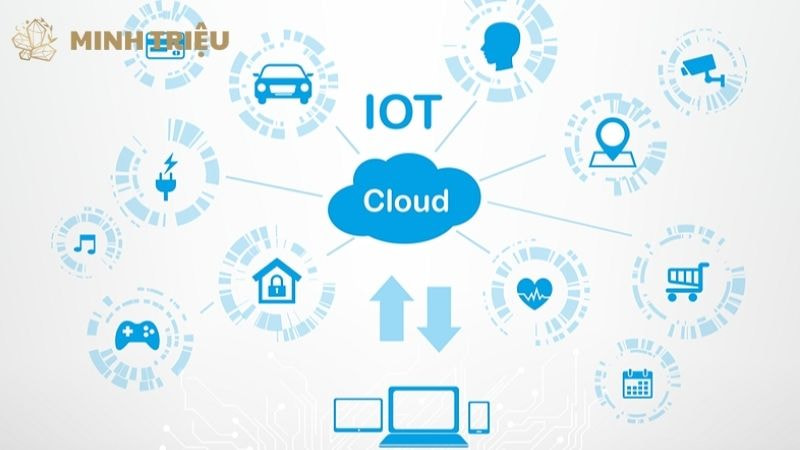

4.2. Tích hợp IoT (Internet of Things) và Cloud

Xu hướng hiện đại là tích hợp SCADA với các thiết bị IoT và nền tảng điện toán đám mây. Sự tích hợp này tăng khả năng thu thập dữ liệu từ các cảm biến và thiết bị di động, hỗ trợ phân tích từ xa và giảm chi phí hạ tầng.

Cloud SCADA cho phép truy cập hệ thống từ bất cứ đâu, nâng cao tính linh hoạt và khả năng mở rộng. Tuy nhiên, các thách thức về độ trễ dữ liệu và an ninh mạng cần được giải quyết.

4.3. SCADA trên di động (Mobile SCADA)

SCADA trên di động cho phép người vận hành giám sát và điều khiển hệ thống thông qua các thiết bị di động như điện thoại thông minh hoặc máy tính bảng. Điều này tăng tính linh hoạt và khả năng phản ứng nhanh với các sự cố.

Giao diện di động được thiết kế để cung cấp thông tin cốt lõi và cho phép người dùng nhận các cảnh báo thời gian thực và thực hiện các lệnh điều khiển khẩn cấp. Phần mềm di động cần đảm bảo tính an toàn và bảo mật cao để ngăn chặn truy cập trái phép.

4.4. Phân tích dữ liệu lớn và AI (Big Data Analytics và AI)

Việc sử dụng dữ liệu từ SCADA để dự đoán lỗi thiết bị, tối ưu hóa quy trình sản xuất và ra quyết định thông minh đang trở thành một xu hướng quan trọng. Phân tích dữ liệu lớn tích hợp dữ liệu từ nhiều nguồn khác nhau, giúp các nhà quản lý xác định các xu hướng và mô hình ẩn.

Trí tuệ nhân tạo (AI) và học máy (Machine Learning) được áp dụng để dự đoán bảo trì (predictive maintenance), tối ưu hóa năng lượng, và phát hiện bất thường (anomaly detection), giúp cải thiện hiệu suất và giảm chi phí bảo trì.

5. Kết luận

Tóm lại, kiến trúc SCADA không phải là một hệ thống đơn lẻ mà là một cấu trúc phân tầng phức tạp, được thiết kế để đảm bảo sự liền mạch từ cấp độ hiện trường đến cấp độ quản lý. Việc hiểu rõ các cấp độ, thành phần và mối liên kết của chúng là yếu tố then chốt để triển khai và bảo trì hệ thống một cách hiệu quả. Với sự phát triển của công nghệ số và công nghiệp 4.0, kiến trúc SCADA đang không ngừng phát triển, tích hợp các công nghệ mới như IoT, Cloud, và AI để tăng cường khả năng và đáp ứng nhu cầu ngày càng cao của sản xuất hiện đại.
