Giao thức DNP3 – Giải pháp truyền thông đáng tin cậy cho hệ thống SCADA

Trong các hệ thống SCADA, giao thức DNP3 được xem là giải pháp truyền thông tối ưu nhờ khả năng bảo mật, ổn định và linh hoạt. Công nghệ này không chỉ đảm bảo dữ liệu chính xác mà còn mở đường cho quá trình chuyển đổi số trong ngành năng lượng và tiện ích công cộng. Bài viết này sẽ đi sâu vào định nghĩa, các tính năng độc đáo và vai trò cốt lõi của DNP3 trong việc xây dựng các hệ thống điều khiển và giám sát hiệu quả, đồng thời phân tích cách nó trở thành nền tảng cho Công nghiệp 4.0.

1. DNP3 là gì? Lịch sử và nguyên lý hoạt động

1.1. Định nghĩa và Bản chất

DNP3 là một giao thức truyền thông mở, được thiết kế đặc biệt cho các ứng dụng thu thập dữ liệu và điều khiển giám sát. Nó được công nhận là một giao thức tiêu chuẩn công nghiệp, thuộc sở hữu của Hiệp hội Người dùng DNP3, cho phép mọi nhà sản xuất triển khai và sử dụng mà không phải trả phí bản quyền.

Về bản chất, DNP3 là một giao thức lớp ứng dụng, nhưng cũng tích hợp các chức năng của tầng liên kết dữ liệu và tầng vật lý. Kiến trúc phân tầng này cho phép nó hoạt động độc lập với loại phương tiện truyền thông vật lý, dù là kênh nối tiếp hay mạng TCP/IP.

Mục tiêu chính của DNP3 là đảm bảo độ tin cậy trong việc trao đổi dữ liệu qua các kênh truyền thông không ổn định, một yếu tố quan trọng trong các môi trường khắc nghiệt như hệ thống điện, nước, và khí đốt.

1.2. Lịch sử và bối cảnh

Lịch sử phát triển của DNP3 bắt nguồn từ nhu cầu giải quyết những hạn chế của các giao thức cũ hơn, đặc biệt là Modbus. Giao thức này được phát triển vào đầu những năm 1990 bởi GE-Harris Energy Control Systems (nay là GE Digital) để giải quyết các vấn đề liên quan đến việc truyền dữ liệu qua đường dây điện thoại hoặc vô tuyến, vốn thường gặp phải lỗi.

Việc được thiết kế ngay từ đầu để chống lại mất gói tin và nhiễu đường truyền đã giúp DNP3 nhanh chóng trở thành một tiêu chuẩn quan trọng cho các hệ thống SCADA trong ngành công nghiệp tiện ích. Nó được công nhận là tiêu chuẩn IEEE 1815-2010, một dấu mốc quan trọng khẳng định tầm vóc của nó trong thế giới tự động hóa.

2. Các đặc điểm nổi bật của DNP3

2.1. Kiến trúc Master-Outstation

DNP3 hoạt động dựa trên một kiến trúc Master-Outstation, nơi một thiết bị chủ khởi tạo giao dịch và các trạm ngoài phản hồi. Mô hình này rất phù hợp với các ứng dụng SCADA nơi một trung tâm điều khiển cần quản lý hàng trăm hoặc hàng nghìn thiết bị từ xa.

Trong mô hình này, Master (thường là một máy chủ SCADA) sẽ gửi các yêu cầu để đọc hoặc ghi dữ liệu. Ngược lại, Outstation (thiết bị tại hiện trường như PLC hoặc RTU) sẽ lắng nghe các yêu cầu từ Master, xử lý chúng, và gửi lại phản hồi. Kiến trúc này đảm bảo một luồng dữ liệu có trật tự và không bị xung đột, ngay cả khi có nhiều Outstation được kết nối trên cùng một kênh truyền thông.

2.2. Cơ chế truyền thông và độ tin cậy

DNP3 đảm bảo độ tin cậy thông qua các cơ chế truyền thông tiên tiến, được thiết kế để hoạt động hiệu quả ngay cả trên các kênh truyền tải kém chất lượng. Một trong những tính năng độc đáo và mạnh mẽ nhất của nó là Báo cáo không được yêu cầu (Unsolicited Reporting). Thay vì phải chờ Master hỏi thăm (polling) liên tục, một Outstation có thể tự động gửi dữ liệu về Master ngay khi có sự thay đổi về trạng thái hoặc giá trị.

Điều này giúp tối ưu hóa băng thông, giảm đáng kể lưu lượng truyền tải, và đảm bảo dữ liệu quan trọng được truyền đi gần như ngay lập tức. Bên cạnh đó, DNP3 còn có cơ chế đồng bộ hóa thời gian tiên tiến. Nó cho phép Master tự động đồng bộ hóa thời gian của tất cả các Outstation, giúp gán nhãn thời gian chính xác cho các sự kiện xảy ra tại hiện trường. Điều này rất quan trọng đối với việc phân tích dữ liệu lịch sử và tái tạo lại chuỗi sự kiện một cách chính xác.

2.3. Khả năng bảo mật

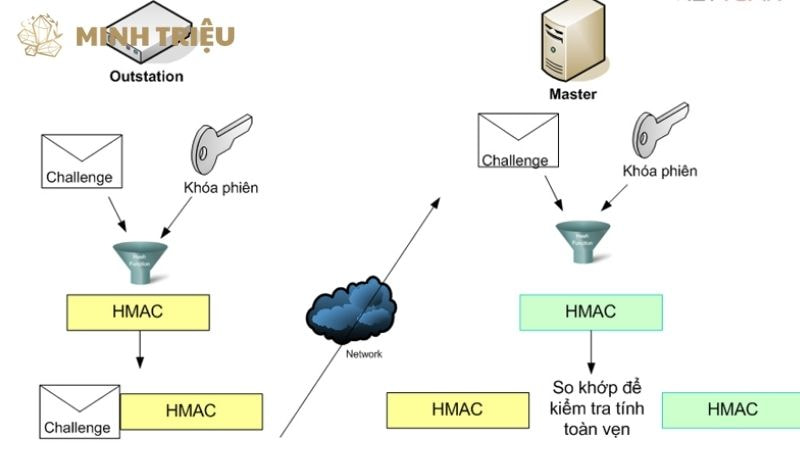

DNP3 tích hợp sẵn các lớp bảo mật mạnh mẽ, điều này làm cho nó trở nên vượt trội so với các giao thức cũ hơn. Các cơ chế này bảo vệ hệ thống khỏi các mối đe dọa từ bên ngoài và đảm bảo chỉ các thiết bị được cấp quyền mới có thể truy cập và điều khiển. Các phiên bản mới của DNP3 đã bao gồm các cơ chế xác thực và mã hóa tiên tiến, tuân thủ các tiêu chuẩn an ninh mạng công nghiệp.

Ví dụ: Việc triển khai DNP3 trên mạng TCP/IP có thể được kết hợp với các giao thức bảo mật như TLS/SSL, tạo ra một kênh truyền thông được mã hóa, bảo vệ dữ liệu khỏi bị nghe lén hoặc giả mạo. Khả năng bảo mật này là yếu tố then chốt để bảo vệ hạ tầng thiết yếu khỏi các cuộc tấn công mạng, đảm bảo sự ổn định và an toàn của hệ thống.

3. Kiến trúc và Cấu trúc gói tin DNP3

3.1. Phân lớp giao thức

DNP3 phù hợp với mô hình OSI, tập trung vào ba tầng chính để đảm bảo khả năng tương thích và hiệu quả.

• Tầng Ứng dụng (Application Layer): Tầng cao nhất, chịu trách nhiệm về các chức năng chính của giao thức, bao gồm việc mã hóa dữ liệu, chức năng đọc/ghi, và xử lý các sự kiện. Đây là nơi các ứng dụng SCADA tương tác trực tiếp với giao thức.
• Tầng Liên kết Dữ liệu (Data Link Layer): Tầng này đảm bảo việc truyền tải dữ liệu giữa hai nút liền kề một cách đáng tin cậy. Nó xử lý việc tạo gói tin, kiểm tra lỗi và gửi lại gói tin nếu cần.

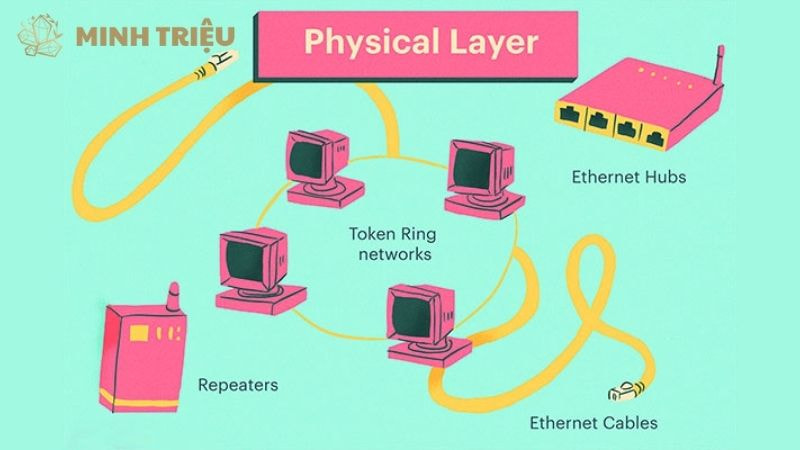

• Tầng Vật lý (Physical Layer): Tầng thấp nhất, xác định các đặc tính điện và vật lý của kênh truyền thông. DNP3 có thể hoạt động trên nhiều loại phương tiện vật lý khác nhau, bao gồm RS-232, RS-485, và đặc biệt là mạng TCP/IP trên nền Ethernet.

3.2. Cấu trúc gói tin DNP3

Một gói tin DNP3 được xây dựng với các thành phần cốt lõi, được thiết kế để truyền tải dữ liệu một cách hiệu quả và đáng tin cậy. Cấu trúc gói tin DNP3 bao gồm các trường chính sau:

• Header: Chứa thông tin về độ dài, địa chỉ nguồn và đích, giúp định tuyến gói tin đến đúng nơi cần đến.
• Function Code: Mã chức năng xác định yêu cầu hoặc phản hồi. Ví dụ, 0x01 là yêu cầu đọc dữ liệu, 0x02 là yêu cầu ghi dữ liệu.
• Data Objects: Chứa các loại dữ liệu cụ thể (như digital inputs, analog inputs, counters, v.v.). DNP3 có một thư viện các đối tượng dữ liệu phong phú, cho phép nó mô hình hóa các loại thông tin khác nhau từ hiện trường.
• Cyclic Redundancy Check (CRC): Trường kiểm tra lỗi để đảm bảo tính toàn vẹn dữ liệu. Với CRC, DNP3 có thể phát hiện và loại bỏ các gói tin bị hỏng do nhiễu trên đường truyền.

4. Vai trò và Ứng dụng của DNP3 trong SCADA

4.1. Thu thập dữ liệu và giám sát

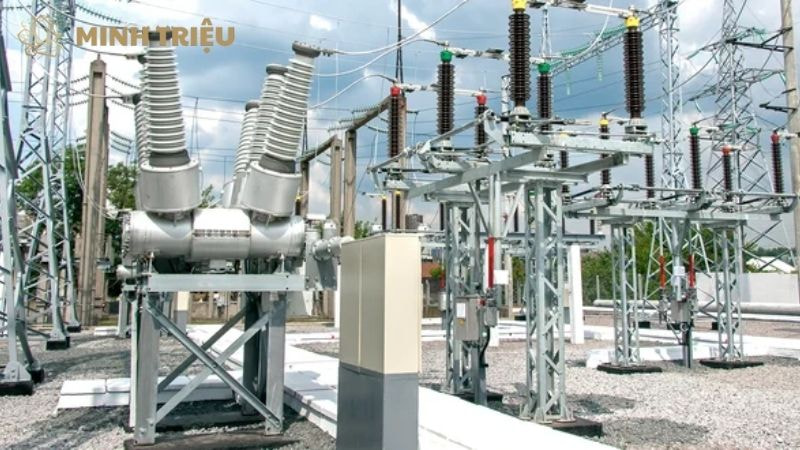

DNP3 đóng vai trò thiết yếu trong việc thu thập dữ liệu thời gian thực từ các trạm biến áp, nhà máy điện, hoặc hệ thống phân phối nước. Nó giúp SCADA giám sát các thông số quan trọng như điện áp, dòng điện, áp suất, và lưu lượng. Khả năng “báo cáo không được yêu cầu” của DNP3 đặc biệt hữu ích trong việc thu thập dữ liệu sự kiện.

Khi một máy cắt tự động bị ngắt do sự cố, Outstation ngay lập tức gửi một gói tin về Master với nhãn thời gian chính xác, giúp người vận hành biết được sự cố đã xảy ra khi nào, dù đường truyền bị gián đoạn ngay sau đó.

4.2. Điều khiển từ xa và tự động hóa

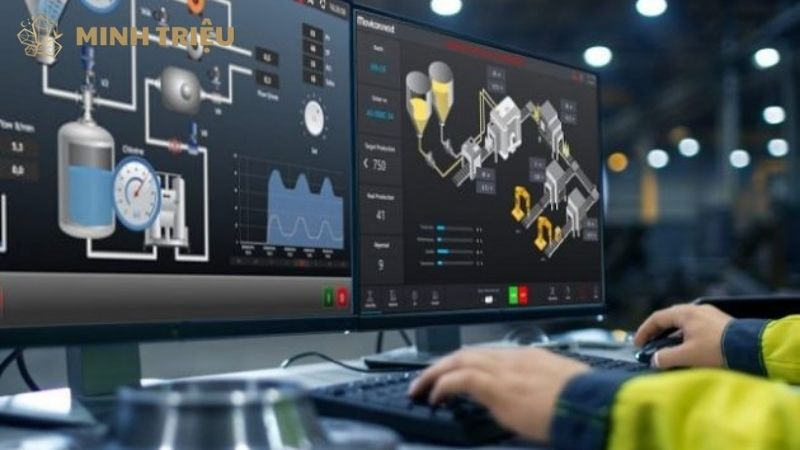

DNP3 cho phép gửi các lệnh điều khiển từ hệ thống SCADA tới các thiết bị hiện trường như máy cắt, máy ngắt mạch, và van điều khiển. Giao thức này đảm bảo các lệnh được thực thi chính xác và nhận được phản hồi, giúp người vận hành có thể điều khiển hệ thống một cách hiệu quả từ xa.

DNP3 cũng hỗ trợ các chức năng tự động hóa cục bộ, cho phép các RTU tại hiện trường thực hiện các tác vụ tự động mà không cần sự can thiệp liên tục từ trung tâm điều khiển. Điều này giúp tăng độ tin cậy của hệ thống và giảm tải cho mạng truyền thông.

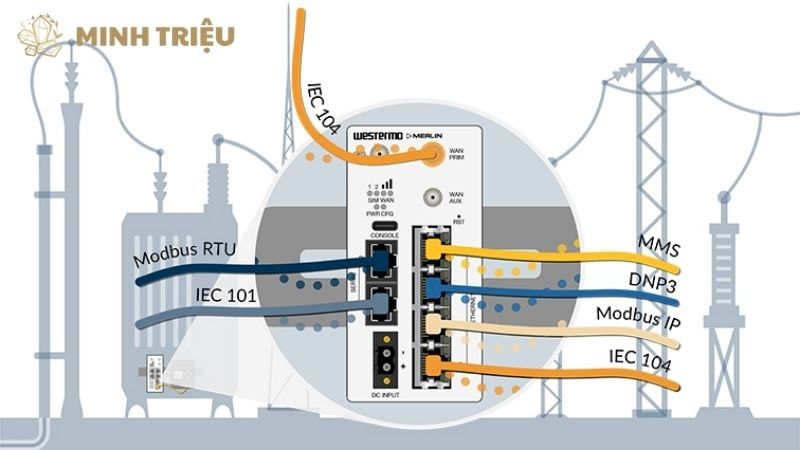

5. So sánh DNP3 với các giao thức khác

5.1. DNP3 vs. Modbus

Sự khác biệt cốt lõi giữa DNP3 và Modbus nằm ở mô hình truyền thông, khả năng xử lý dữ liệu lịch sử và các tính năng bảo mật tích hợp.

• Mô hình truyền thông: Modbus sử dụng mô hình polling đơn giản, trong đó Master phải hỏi từng Slave một cách tuần tự. Ngược lại, DNP3 cho phép Outstation tự động báo cáo khi có sự thay đổi, giúp phản ứng nhanh hơn và tối ưu hóa băng thông.
• Khả năng xử lý dữ liệu: DNP3 có khả năng xử lý dữ liệu lịch sử và đồng bộ thời gian tốt hơn, làm cho nó trở thành lựa chọn ưu việt trong các ứng dụng yêu cầu độ chính xác cao về thời gian.
• Bảo mật: DNP3 được thiết kế với bảo mật là một phần cốt lõi, trong khi Modbus ban đầu không có các tính năng này.

5.2. DNP3 vs. IEC 61850

DNP3 và IEC 61850 phục vụ các mục đích khác nhau, mặc dù cả hai đều là các giao thức quan trọng trong ngành điện.

• Phạm vi ứng dụng: DNP3 phù hợp với các hệ thống phân tán, nơi các thiết bị ở xa nhau và kết nối qua các kênh truyền thông không đáng tin cậy. Ngược lại, IEC 61850 được thiết kế cho các hệ thống trạm biến áp số phức tạp, yêu cầu tốc độ cao và đồng bộ tuyệt đối trong nội bộ trạm.
• Kiến trúc: IEC 61850 là một tiêu chuẩn toàn diện, bao gồm cả mô hình hóa dữ liệu, dịch vụ truyền thông, và cấu hình. DNP3 đơn giản hơn và tập trung chủ yếu vào việc truyền tải dữ liệu một cách đáng tin cậy.

6. Kết luận

DNP3 đã khẳng định vị thế của mình như một giao thức truyền thông đáng tin cậy, bảo mật và hiệu quả trong quản lý hạ tầng thiết yếu, đặc biệt ở các ứng dụng SCADA quan trọng. Bước vào kỷ nguyên Công nghiệp 4.0 và IIoT, DNP3 không chỉ duy trì vai trò nền tảng trong các hệ thống cũ mà còn tiếp tục phát triển với các phiên bản hiện đại như DNP3 over IP, hỗ trợ kết nối Ethernet tốc độ cao và tích hợp với nền tảng đám mây, phân tích dữ liệu lớn.

Chính sự ổn định, tính tương thích ngược và khả năng thích ứng đã giúp DNP3 trở thành yếu tố then chốt trong việc bảo đảm an toàn, đồng thời mang lại lợi thế cạnh tranh bền vững cho doanh nghiệp.trì lợi thế cạnh tranh, đặc biệt trong bối cảnh bảo mật công nghiệp ngày càng trở nên quan trọng.
