Điều khiển vòng kín trong SCADA: Từ giám sát đến tự động hóa hoàn toàn

Trong thời đại Công nghiệp 4.0, SCADA không chỉ dừng ở giám sát mà còn tiến tới Điều khiển vòng kín (Closed-loop Control). Nhờ cơ chế này, hệ thống có thể tự động điều chỉnh thiết bị, duy trì trạng thái tối ưu mà không cần can thiệp thủ công. Bài viết sẽ phân tích khái niệm, vai trò của SCADA, mối liên hệ với PLC, ứng dụng thực tế và xu hướng kết hợp AI trong nhà máy thông minh.

1. Điều khiển vòng kín là gì?

1.1. Định nghĩa và bản chất của Điều khiển vòng kín

Điều khiển vòng kín là một hệ thống tự động hóa trong đó đầu ra của một quy trình hoặc thiết bị được đo lường và phản hồi trở lại bộ điều khiển. Cơ chế này đảm bảo hệ thống có khả năng tự hiệu chỉnh các thông số để duy trì giá trị mong muốn (setpoint), bất kể các biến động hay nhiễu bên ngoài.

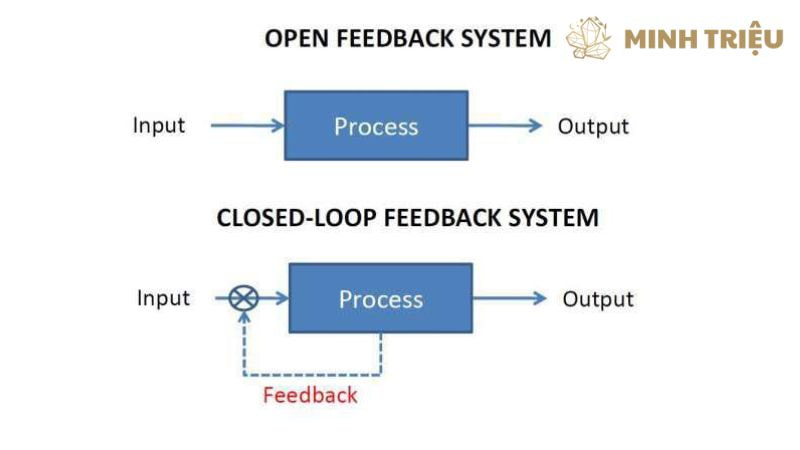

Bản chất của mô hình này nằm ở việc sử dụng thông tin phản hồi (feedback) để liên tục so sánh trạng thái thực tế với trạng thái mục tiêu, từ đó đưa ra các hành động điều chỉnh một cách tự động và liên tục. Khác biệt với Điều khiển vòng hở (Open-loop Control), nơi các hành động được thực hiện một cách cố định và không có sự phản hồi, vòng kín mang lại tính chính xác và độ tin cậy vượt trội.

Ví dụ: Máy pha cà phê chỉ đun nước theo thời gian định trước mà không quan tâm đến nhiệt độ thực tế. Ngược lại, điều khiển vòng kín có cảm biến phản hồi, liên tục đo và tự điều chỉnh để duy trì kết quả mong muốn, chẳng hạn giữ nước ở 90°C để cà phê luôn ổn định chất lượng.

1.2. Cơ chế hoạt động của một vòng điều khiển kín

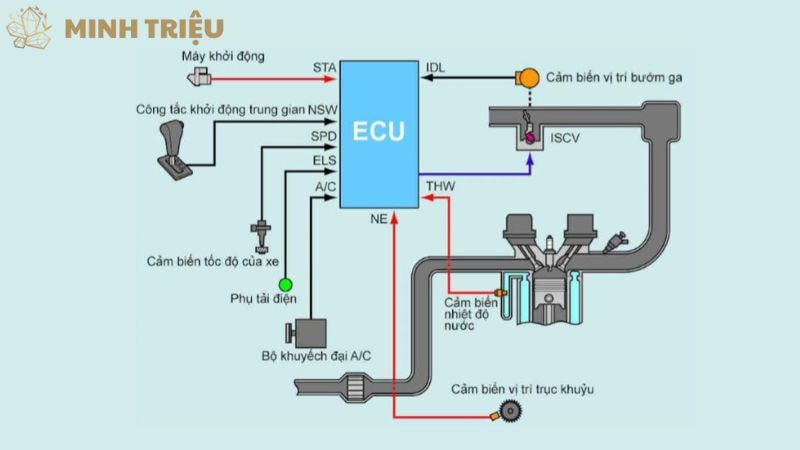

Cơ chế hoạt động của một vòng điều khiển kín tuân theo một chu trình logic chặt chẽ. Chu trình này bao gồm bốn bước chính, tạo thành một vòng lặp không ngừng.

• Bước 1: Đo lường (Measurement): Quy trình này bắt đầu bằng việc Cảm biến (Sensor) đo lường một thông số cụ thể của quy trình. Cảm biến, một thiết bị chuyên dụng, có nhiệm vụ thu thập dữ liệu từ môi trường vật lý, ví dụ như nhiệt độ, áp suất, lưu lượng, hay độ ẩm. Dữ liệu thô này sau đó được chuyển thành một tín hiệu điện, sẵn sàng để được truyền đi.
• Bước 2: So sánh (Comparison): Tín hiệu từ cảm biến được gửi về một bộ điều khiển. Bộ điều khiển sẽ so sánh tín hiệu đầu vào này với giá trị đặt (setpoint) đã được định nghĩa trước. Sự khác biệt giữa hai giá trị này được gọi là “sai số” (error). Sai số này là yếu tố quyết định hành động tiếp theo của hệ thống, vì mục tiêu của vòng kín chính là làm cho sai số này tiến gần về 0.
• Bước 3: Xử lý (Processing): Dựa trên giá trị sai số, bộ điều khiển sẽ thực hiện các thuật toán xử lý để quyết định hành động cần thiết. Các thuật toán phổ biến bao gồm PID (Proportional-Integral-Derivative) hoặc các logic điều khiển phức tạp hơn. Thuật toán này sẽ tính toán một lệnh đầu ra (output command) phù hợp để giảm sai số. Ví dụ, nếu nhiệt độ thực tế thấp hơn giá trị đặt, thuật toán sẽ tính toán một lệnh để tăng công suất của bộ phận gia nhiệt.
• Bước 4: Tác động (Actuation): Lệnh đầu ra từ bộ điều khiển được gửi đến Thiết bị chấp hành (Actuator). Thiết bị chấp hành có nhiệm vụ chuyển lệnh điện thành một hành động vật lý để tác động lên quy trình. Ví dụ, nếu lệnh là “tăng công suất gia nhiệt”, thiết bị chấp hành sẽ là một rơle hoặc bộ điều khiển công suất để tăng điện áp hoặc dòng điện đến bộ phận gia nhiệt. Sau khi hành động được thực hiện, cảm biến lại tiếp tục đo lường và chu trình lại lặp lại, đảm bảo sự chính xác liên tục.

1.3. Các thành phần chính của một vòng điều khiển kín

Mỗi vòng điều khiển kín được cấu thành từ ba thành phần cơ bản, hoạt động phối hợp để hoàn thành nhiệm vụ. Sự phối hợp này tạo nên một hệ thống tự động, giúp nâng cao hiệu quả và độ tin cậy.

• Bộ điều khiển (Controller): Bộ điều khiển là “bộ não” của vòng kín, có nhiệm vụ nhận tín hiệu từ cảm biến, so sánh nó với giá trị đặt, và gửi lệnh điều chỉnh đến thiết bị chấp hành. Trong các hệ thống công nghiệp, bộ điều khiển thường là PLC (Programmable Logic Controller) hoặc Máy chủ SCADA. PLC chuyên xử lý các tác vụ điều khiển tốc độ cao, trong khi Máy chủ SCADA có thể quản lý các tác vụ phức tạp hơn và điều phối nhiều vòng kín cùng lúc.
• Thiết bị chấp hành (Actuator): Thiết bị chấp hành là “cơ bắp” của vòng kín, chịu trách nhiệm chuyển đổi tín hiệu điện từ bộ điều khiển thành một hành động vật lý. Các thiết bị này có vai trò thực thi lệnh để tác động trực tiếp lên quy trình. Ví dụ điển hình bao gồm van điều khiển lưu lượng, động cơ servo điều khiển tốc độ, hoặc bộ gia nhiệt điều khiển nhiệt độ.
• Cảm biến (Sensor): Cảm biến là “giác quan” của vòng kín, có nhiệm vụ đo lường các thông số vật lý của quy trình. Một cảm biến chất lượng cao đảm bảo tính chính xác và kịp thời của dữ liệu đầu vào. Các loại cảm biến phổ biến trong công nghiệp bao gồm cảm biến nhiệt độ (thermocouple), cảm biến áp suất, cảm biến lưu lượng, và cảm biến độ rung.

2. Vai trò cốt lõi của SCADA trong Điều khiển vòng kín

2.1. Thu thập dữ liệu phản hồi (Feedback Data) một cách toàn diện và chính xác

SCADA đóng vai trò là trung tâm thu thập dữ liệu, thu nhận thông tin từ hàng loạt cảm biến và PLC từ khắp nhà máy. Về cơ bản, SCADA nhận dữ liệu từ các thiết bị trường, tạo nên một cơ sở dữ liệu toàn diện về trạng thái quy trình. Hệ thống này không chỉ thu thập dữ liệu từ các cảm biến chính trong vòng điều khiển mà còn từ các thiết bị phụ trợ, cung cấp một bức tranh tổng thể về môi trường sản xuất.

Ví dụ: Ngoài việc thu thập nhiệt độ từ một lò nung để điều khiển nhiệt độ, SCADA còn có thể thu thập dữ liệu về lượng khí đốt tiêu thụ, độ ẩm không khí và tình trạng của hệ thống thông gió, tất cả đều có thể ảnh hưởng đến hiệu quả của vòng kín.

2.2. Giám sát và cấu hình tham số từ giao diện HMI

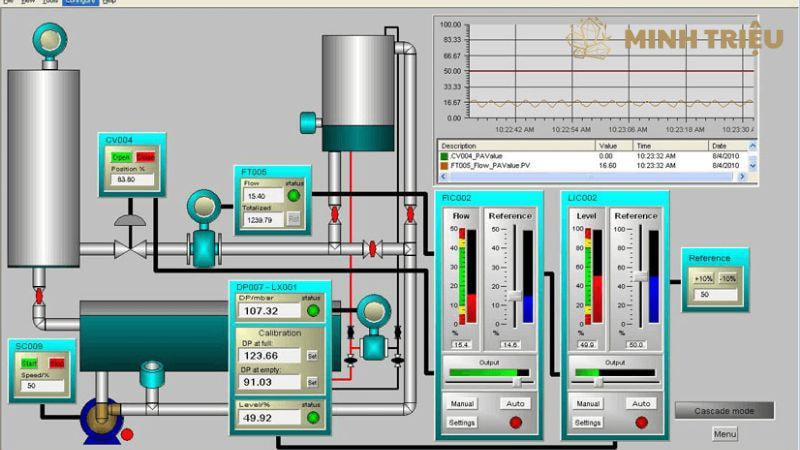

SCADA mang lại khả năng giám sát và cấu hình tham số từ xa thông qua giao diện HMI. Giao diện HMI (Human-Machine Interface), một thành phần của SCADA, biến dữ liệu thô từ các vòng điều khiển thành các biểu đồ, đồ thị và sơ đồ quy trình dễ hiểu. Người vận hành có thể dễ dàng theo dõi hiệu suất của vòng kín thời gian thực, kiểm tra xem các giá trị có đang dao động gần giá trị đặt hay không.

Quan trọng hơn, SCADA cho phép người vận hành thay đổi các giá trị đặt và các thông số điều chỉnh của bộ điều khiển từ xa, từ đó linh hoạt thích nghi với các yêu cầu sản xuất khác nhau mà không cần phải can thiệp trực tiếp vào thiết bị tại hiện trường.

2.3. Xử lý và tích hợp với PLC để thực thi Điều khiển

SCADA xử lý logic điều khiển ở cấp độ giám sát, đồng thời tích hợp chặt chẽ với PLC để thực thi các lệnh. Trong một hệ thống điều khiển vòng kín, PLC thường chịu trách nhiệm thực thi các thuật toán điều khiển tốc độ cao, đòi hỏi thời gian phản hồi cực nhanh.

SCADA đóng vai trò là “quản đốc”, nó không trực tiếp thực hiện các tác vụ điều khiển từng giây mà thay vào đó, nó thiết lập các giá trị đặt, quản lý lịch trình, và điều phối hoạt động giữa nhiều PLC khác nhau. Mối quan hệ này cho phép PLC tập trung vào các nhiệm vụ điều khiển tức thời, trong khi SCADA đảm nhận các chức năng giám sát, lưu trữ dữ liệu và tối ưu hóa hệ thống ở cấp độ cao hơn.

2.4. Quản lý cảnh báo khi vòng kín hoạt động không hiệu quả

SCADA là một hệ thống quản lý cảnh báo hiệu quả, có thể thông báo cho người vận hành khi vòng kín hoạt động không như mong đợi. Mặc dù điều khiển vòng kín được thiết kế để tự động điều chỉnh, vẫn có những trường hợp vòng lặp không thể khắc phục sai số, chẳng hạn như khi thiết bị chấp hành gặp sự cố, cảm biến bị hỏng hoặc các giá trị đặt không phù hợp.

Trong những trường hợp này, SCADA sẽ phát hiện các sai lệch kéo dài hoặc bất thường và tự động kích hoạt cảnh báo bằng âm thanh hoặc hình ảnh. Điều này giúp người vận hành nhận biết và can thiệp kịp thời, tránh những hậu quả nghiêm trọng như hỏng hóc thiết bị, lãng phí nguyên vật liệu, hoặc giảm chất lượng sản phẩm.

3. Các ứng dụng thực tiễn của Điều khiển vòng kín trong SCADA

Điều khiển vòng kín trong SCADA có khả năng ứng dụng rộng rãi trong nhiều ngành công nghiệp, từ sản xuất đến năng lượng và xử lý nước.

3.1. Điều khiển nhiệt độ chính xác trong công nghiệp

Một ứng dụng điển hình của điều khiển vòng kín là duy trì nhiệt độ chính xác trong các quy trình công nghiệp. SCADA và PLC phối hợp để điều chỉnh nhiệt độ của các lò nung, lò hơi hoặc các bể phản ứng hóa học. Cảm biến nhiệt độ (thermocouple) liên tục đo nhiệt độ bên trong thiết bị và gửi dữ liệu về PLC. PLC so sánh giá trị này với nhiệt độ đặt trên HMI của SCADA và gửi lệnh đến thiết bị chấp hành, ví dụ như một van điều khiển lượng khí đốt.

Khi nhiệt độ thực tế thấp hơn giá trị đặt, PLC sẽ mở van để tăng lượng khí đốt; khi nhiệt độ cao hơn, van sẽ đóng lại. Quá trình này diễn ra liên tục, đảm bảo nhiệt độ luôn ổn định ở mức mong muốn, từ đó bảo đảm chất lượng sản phẩm và tiết kiệm năng lượng.

3.2. Điều khiển mức chất lỏng trong các bể chứa

Trong các nhà máy xử lý nước hoặc sản xuất thực phẩm, việc duy trì mức chất lỏng ổn định trong các bể chứa là rất quan trọng để đảm bảo quy trình sản xuất liên tục và an toàn. Một hệ thống SCADA với điều khiển vòng kín có thể giải quyết bài toán này một cách hiệu quả. Cảm biến mức chất lỏng đặt trong bể sẽ liên tục gửi tín hiệu về PLC.

PLC sẽ so sánh mức thực tế với mức đặt do HMI của SCADA cung cấp. Dựa trên sai số, PLC sẽ gửi tín hiệu đến thiết bị chấp hành, có thể là một máy bơm để bơm thêm chất lỏng vào hoặc một van để xả bớt. Nhờ cơ chế tự động này, người vận hành không cần phải thường xuyên kiểm tra và điều chỉnh bằng tay, giảm thiểu rủi ro tràn bể hoặc thiếu nguyên liệu.

3.3. Điều khiển lưu lượng và áp suất trong các đường ống

Việc duy trì lưu lượng và áp suất ổn định trong các hệ thống đường ống là cần thiết để đảm bảo an toàn và hiệu quả. Hệ thống SCADA cung cấp khả năng điều khiển vòng kín cho các quy trình này. Cảm biến áp suất hoặc lưu lượng được lắp đặt trên đường ống, liên tục đo lường và gửi dữ liệu về PLC.

PLC xử lý thông tin này và gửi lệnh đến một thiết bị chấp hành như van điều khiển áp suất. Nếu áp suất tăng quá cao, van sẽ mở ra một chút để giảm áp lực; nếu áp suất giảm, van sẽ đóng lại. Quy trình tự động này bảo vệ hệ thống đường ống khỏi các sự cố do áp suất quá cao hoặc quá thấp, đồng thời đảm bảo quy trình sản xuất diễn ra một cách trơn tru.

4. Lợi ích khi ứng dụng Điều khiển vòng kín trong SCADA

Việc áp dụng điều khiển vòng kín mang lại nhiều lợi ích chiến lược, tác động trực tiếp đến hiệu quả hoạt động và lợi nhuận của doanh nghiệp.

4.1. Tăng độ chính xác và ổn định của quy trình

Điều khiển vòng kín giúp tăng độ chính xác và ổn định của quy trình sản xuất bằng cách liên tục hiệu chỉnh sai số. Khi các thông số như nhiệt độ, áp suất, hoặc tốc độ được duy trì ở mức chính xác, chất lượng sản phẩm sẽ được cải thiện đáng kể.

Việc này giúp giảm tỷ lệ sản phẩm lỗi và loại bỏ sự khác biệt giữa các lô sản xuất, dẫn đến sự đồng đều về chất lượng đầu ra. Hơn nữa, sự ổn định của quy trình còn giúp giảm hao mòn thiết bị do vận hành ở các trạng thái không ổn định.

4.2. Tối ưu hóa hiệu suất và năng suất

Nhờ vào khả năng tự động duy trì các thông số ở mức tối ưu, điều khiển vòng kín giúp tối ưu hóa hiệu suất và tăng năng suất sản xuất. Khi quy trình không bị gián đoạn bởi các sai lệch, thời gian ngừng máy không mong muốn sẽ được giảm thiểu. Hệ thống có thể chạy liên tục và hiệu quả hơn, cho phép sản xuất nhiều sản phẩm hơn trong cùng một khoảng thời gian.

4.3. Giảm thiểu sự can thiệp của con người và sai sót

Điều khiển vòng kín giảm thiểu sự cần thiết của sự can thiệp thủ công từ người vận hành, giúp tiết kiệm nhân lực và giảm thiểu sai sót do con người. Người vận hành không còn phải liên tục giám sát và điều chỉnh các thông số một cách thủ công mà thay vào đó, họ có thể tập trung vào các nhiệm vụ phức tạp hơn như quản lý sản xuất, phân tích dữ liệu, hoặc bảo trì thiết bị. Sự tự động hóa này loại bỏ hoàn toàn các lỗi có thể xảy ra do sự mệt mỏi hoặc thiếu tập trung.

4.4. Tiết kiệm năng lượng và chi phí vận hành

Bằng cách duy trì các thông số ở mức tối ưu, điều khiển vòng kín giúp tiết kiệm chi phí vận hành. Ví dụ, một hệ thống điều khiển nhiệt độ chính xác sẽ ngăn chặn tình trạng lãng phí năng lượng do quá nhiệt hoặc phải bù nhiệt lại. Tương tự, việc duy trì áp suất tối ưu trong hệ thống đường ống sẽ giúp giảm tiêu thụ điện năng của các máy bơm. Điều này không chỉ giúp giảm chi phí năng lượng mà còn kéo dài tuổi thọ của các thiết bị, giảm chi phí bảo trì và thay thế.

5. Kết luận

Điều khiển vòng kín là một chức năng mạnh mẽ của SCADA, giúp chuyển đổi từ mô hình giám sát đơn thuần sang tự động hóa thông minh. Việc triển khai thành công mô hình này là bước đi chiến lược, mang lại nhiều lợi ích thiết thực từ việc tăng độ chính xác, nâng cao hiệu suất, đến việc tối ưu hóa chi phí vận hành và đảm bảo an toàn lao động.
