Ưu điểm của DCS so với hệ thống điều khiển tập trung trong sản xuất công nghiệp

Ưu điểm của DCS so với hệ thống điều khiển tập trung đã biến nó trở thành lựa chọn hàng đầu cho các ngành công nghiệp quy mô lớn. Từ việc nâng cao độ tin cậy đến khả năng mở rộng linh hoạt, hệ thống điều khiển phân tán (DCS) đã giải quyết triệt để những hạn chế của các hệ thống cũ, mang lại hiệu quả vượt trội cho quá trình sản xuất.

1. Bối cảnh lịch sử và sự ra đời của DCS

Vào những thập kỷ trước, ngành công nghiệp tự động hóa được thống trị bởi mô hình điều khiển tập trung. Trong mô hình này, tất cả các tín hiệu từ cảm biến và các lệnh điều khiển tới thiết bị đều được dẫn về một bộ điều khiển trung tâm duy nhất, thường là một máy tính lớn hoặc một hệ thống điều khiển dựa trên relay.

Mặc dù kiến trúc này hoạt động hiệu quả với các quy trình sản xuất đơn giản và quy mô nhỏ, nó nhanh chóng bộc lộ những hạn chế nghiêm trọng khi các nhà máy ngày càng mở rộng và trở nên phức tạp hơn. Điểm yếu chí mạng của mô hình tập trung là tính “đơn điểm lỗi” (single point of failure).

Nếu bộ điều khiển trung tâm gặp sự cố, dù là lỗi phần cứng hay lỗi phần mềm, toàn bộ nhà máy sẽ ngừng hoạt động. Điều này không chỉ gây thiệt hại về sản lượng mà còn tiềm ẩn rủi ro an toàn nghiêm trọng, đặc biệt trong các ngành công nghiệp nhạy cảm như hóa dầu, năng lượng hay dược phẩm.

Việc bảo trì và nâng cấp cũng vô cùng khó khăn, đòi hỏi phải tạm dừng toàn bộ quy trình, gây tốn kém và mất thời gian. Để giải quyết những thách thức này, các nhà khoa học và kỹ sư đã phát triển một kiến trúc mới: hệ thống điều khiển phân tán (DCS).

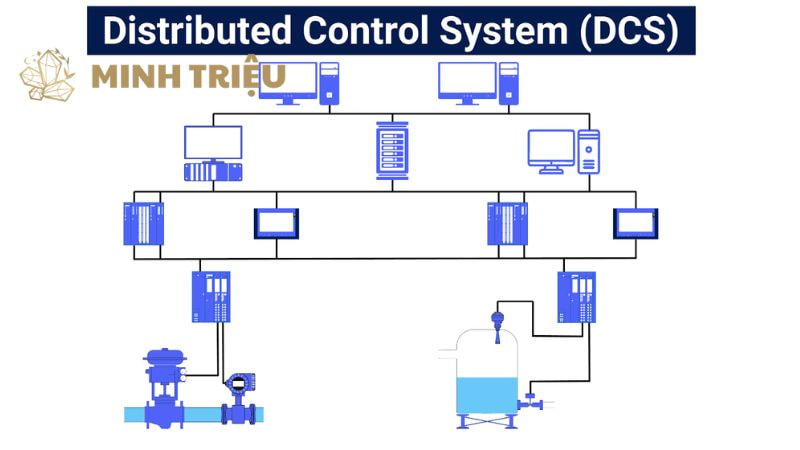

Thay vì một bộ não duy nhất, DCS sử dụng nhiều bộ xử lý nhỏ hơn, chuyên biệt hơn, được đặt gần các thiết bị mà chúng điều khiển. Các bộ xử lý này hoạt động độc lập nhưng liên kết chặt chẽ với nhau thông qua một mạng truyền thông tốc độ cao. Sự phân tán này chính là nền tảng tạo nên hàng loạt ưu điểm của DCS vượt trội so với mô hình tập trung cũ.

2. Phân tích chuyên sâu các ưu điểm cốt lõi của DCS

Để hiểu rõ hơn về lý do DCS chiếm ưu thế, chúng ta sẽ đi sâu vào từng ưu điểm của DCS một cách chi tiết.

2.1. Độ tin cậy và tính sẵn sàng: Yếu tố sống còn của sản xuất liên tục

Độ tin cậy là tiêu chí hàng đầu trong bất kỳ hệ thống điều khiển công nghiệp nào, và đây là lĩnh vực mà DCS vượt trội hơn hẳn.

Loại bỏ điểm lỗi đơn:

• Trong một nhà máy hóa chất sử dụng hệ thống tập trung, nếu bộ điều khiển trung tâm gặp trục trặc, toàn bộ quy trình từ pha trộn nguyên liệu, phản ứng hóa học đến đóng gói sản phẩm sẽ dừng lại. Hàng ngàn van, bơm, cảm biến mất kết nối, gây ra một sự cố dây chuyền với hậu quả khó lường.
• Ngược lại, kiến trúc của DCS phân tán các chức năng điều khiển tới nhiều bộ điều khiển nhỏ (gọi là bộ điều khiển cục bộ). Mỗi bộ điều khiển này chịu trách nhiệm cho một khu vực hoặc một quy trình con độc lập. Nếu một bộ điều khiển bị lỗi, chỉ khu vực đó bị ảnh hưởng, trong khi phần còn lại của nhà máy vẫn tiếp tục hoạt động bình thường. Lợi thế này của hệ thống DCS đảm bảo rằng tổn thất được giới hạn ở mức tối thiểu.

Khả năng dự phòng toàn diện (Redundancy):

• DCS được thiết kế từ đầu với khả năng dự phòng ở mọi cấp độ. Đây là một ưu điểm của DCS mà các hệ thống tập trung thường không có.
• Dự phòng bộ điều khiển (Controller Redundancy): Hai bộ điều khiển giống hệt nhau được kết nối song song theo cấu hình dự phòng “nóng” (hot standby). Một bộ điều khiển hoạt động chính, bộ còn lại ở trạng thái sẵn sàng. Nếu bộ điều khiển chính hỏng, bộ điều khiển dự phòng sẽ tiếp quản gần như ngay lập tức, với thời gian chuyển mạch chỉ vài mili giây, đảm bảo quá trình điều khiển không bị gián đoạn.
• Dự phòng mạng truyền thông: Các đường truyền mạng của DCS thường được thiết kế theo cấu hình vòng lặp (ring) hoặc đường kép (dual bus), đảm bảo rằng ngay cả khi một đường truyền bị đứt, dữ liệu vẫn có thể được truyền đi theo đường còn lại.
• Dự phòng module I/O: Các module nhập/xuất tín hiệu (I/O modules) cũng có thể được cấu hình dự phòng để bảo vệ khỏi lỗi phần cứng.

2.2. Khả năng mở rộng và linh hoạt: Tương lai của nhà máy sản xuất

Trong một thế giới công nghiệp thay đổi nhanh chóng, khả năng mở rộng là một ưu điểm của DCS giúp các nhà máy dễ dàng thích nghi.

Kiến trúc module:

• Mở rộng một hệ thống tập trung thường đòi hỏi phải thay thế toàn bộ hệ thống hoặc thêm một bộ điều khiển trung tâm mới, một quá trình phức tạp và tốn kém.
• Hệ thống DCS được xây dựng theo kiến trúc module, giống như các khối Lego. Khi cần mở rộng công suất hoặc thêm một dây chuyền sản xuất mới, bạn chỉ cần mua thêm các bộ điều khiển và module I/O, kết nối chúng vào mạng hiện có và cấu hình phần mềm. Quá trình này không đòi hỏi phải thay đổi cấu trúc của toàn bộ hệ thống, giúp tiết kiệm thời gian, chi phí và giảm thiểu rủi ro.

Khả năng tích hợp mạnh mẽ:

• DCS được thiết kế để trở thành một nền tảng tích hợp tổng thể. Nó có thể dễ dàng giao tiếp và tích hợp với các hệ thống điều khiển khác như PLC, SCADA, và các hệ thống quản lý doanh nghiệp cấp cao hơn như MES và ERP.
• Sự tích hợp này được thực hiện thông qua các giao thức truyền thông tiêu chuẩn công nghiệp như OPC UA, Modbus, Profibus, và Foundation Fieldbus. Điều này cho phép DCS thu thập dữ liệu từ mọi ngóc ngách của nhà máy, tạo ra một bức tranh toàn cảnh về hoạt động sản xuất, từ đó đưa ra các quyết định điều hành chính xác và kịp thời. Sự tích hợp liền mạch này là một ưu điểm của DCS giúp tối ưu hóa toàn bộ chuỗi giá trị sản xuất.

2.3. Hiệu suất và tối ưu hóa quy trình: Nâng cao năng lực cạnh tranh

Ngoài sự ổn định, DCS còn cung cấp các công cụ mạnh mẽ để tối ưu hóa hiệu suất sản xuất.

Tăng cường khả năng xử lý:

• Trong một hệ thống tập trung, tất cả các tác vụ điều khiển phải được xử lý bởi một CPU duy nhất. Điều này tạo ra một nút thắt cổ chai, làm giảm tốc độ phản ứng của hệ thống.
• Kiến trúc phân tán của DCS cho phép xử lý song song. Mỗi bộ điều khiển cục bộ chỉ chịu trách nhiệm cho một nhóm tác vụ nhất định, giúp giảm tải đáng kể cho toàn hệ thống. Điều này cho phép DCS thực hiện hàng ngàn vòng lặp điều khiển phức tạp với tốc độ rất cao, đảm bảo các thông số quy trình luôn được duy trì ổn định trong giới hạn cho phép.

Điều khiển nâng cao (Advanced Process Control – APC):

• DCS không chỉ thực hiện các vòng điều khiển PID cơ bản mà còn được trang bị các công cụ để triển khai các thuật toán điều khiển nâng cao, ví dụ như Điều khiển mô hình dự đoán (Model Predictive Control – MPC).
• MPC là một thuật toán điều khiển thông minh, cho phép hệ thống dự đoán các biến động của quy trình trong tương lai và đưa ra các lệnh điều khiển tối ưu để đạt được mục tiêu sản xuất, đồng thời tiết kiệm năng lượng và nguyên vật liệu. Ví dụ, trong một nhà máy lọc dầu, MPC có thể điều khiển đồng thời nhiệt độ, áp suất và tốc độ dòng chảy để tối đa hóa sản lượng dầu diesel chất lượng cao, trong khi vẫn duy trì hiệu suất năng lượng tối ưu. Khả năng này là một ưu điểm của DCS mang lại lợi thế cạnh tranh đáng kể.

2.4. Khả năng bảo trì và chẩn đoán: Giảm chi phí và thời gian ngừng máy

Việc duy trì một hệ thống điều khiển phức tạp có thể rất tốn kém và khó khăn. DCS được thiết kế để giải quyết vấn đề này.

Chẩn đoán từ xa và tập trung:

Hệ thống DCS cung cấp các công cụ chẩn đoán mạnh mẽ. Bằng cách sử dụng giao diện HMI, kỹ thuật viên có thể dễ dàng xác định chính xác vị trí, nguyên nhân và loại lỗi (lỗi phần cứng, lỗi cảm biến, lỗi truyền thông,…) từ xa. Điều này giúp rút ngắn đáng kể thời gian khắc phục sự cố, giảm thời gian ngừng máy và chi phí bảo trì.

Bảo trì theo module và “trực tuyến” (online):

Khi một module I/O hoặc một bộ điều khiển gặp sự cố, kỹ thuật viên có thể thay thế module đó mà không cần tắt toàn bộ hệ thống. Các bộ điều khiển dự phòng sẽ ngay lập tức đảm nhận nhiệm vụ, trong khi bộ điều khiển hỏng được thay thế một cách an toàn. Sự tiện lợi này là một ưu điểm của DCS giúp quá trình bảo trì diễn ra trơn tru, không ảnh hưởng đến sản lượng.

2.5. Giao diện người dùng thân thiện và quản lý dữ liệu hiệu quả

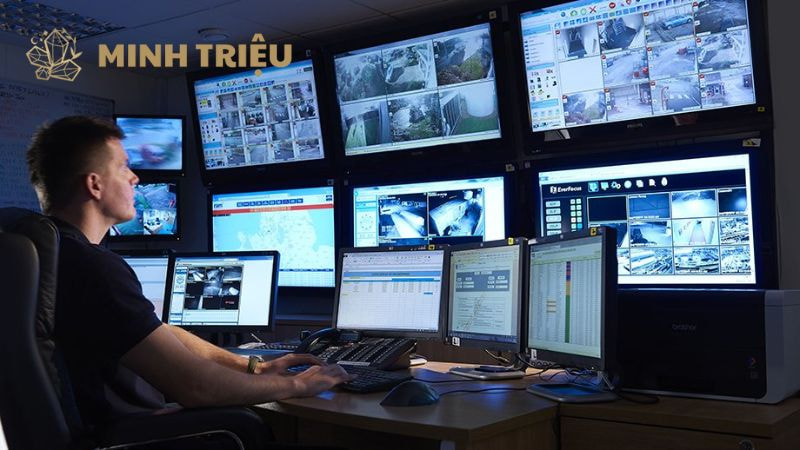

Giao diện người dùng (HMI) là một trong những thành phần quan trọng nhất của DCS, đóng vai trò là cầu nối giữa người vận hành và hệ thống.

Trực quan hóa dữ liệu và vận hành:

Hệ thống DCS cung cấp một giao diện đồ họa phong phú, trực quan, mô phỏng toàn bộ quy trình sản xuất trên màn hình. Người vận hành có thể dễ dàng theo dõi dòng chảy của nguyên vật liệu, nhiệt độ, áp suất, và trạng thái của từng thiết bị. Biểu đồ xu hướng (trend charts) và báo cáo thời gian thực giúp họ nắm bắt tình hình và đưa ra quyết định nhanh chóng.

Quản lý cảnh báo hiệu quả (Alarm Management):

Trong một hệ thống tập trung, khi có sự cố, người vận hành có thể bị “quá tải” bởi hàng trăm cảnh báo. DCS giải quyết vấn đề này bằng cách phân loại và ưu tiên các cảnh báo, chỉ hiển thị những thông báo quan trọng nhất. Điều này giúp người vận hành tập trung vào việc xử lý các sự cố nghiêm trọng, nâng cao hiệu quả và an toàn.

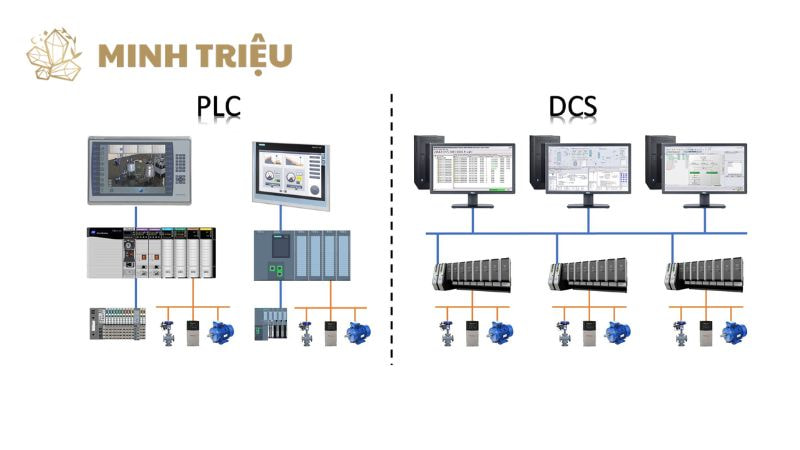

3. So sánh toàn diện DCS và PLC

Để làm nổi bật hơn nữa ưu điểm của DCS, việc so sánh với PLC (Programmable Logic Controller) là cần thiết. Mặc dù cả hai đều là hệ thống điều khiển tự động, chúng được thiết kế cho các mục đích khác nhau.

• Kiến trúc: PLC thường có kiến trúc tập trung, tập trung vào điều khiển một thiết bị hoặc một quy trình nhỏ. Ngược lại, DCS có kiến trúc phân tán, hướng đến việc điều khiển toàn bộ nhà máy với nhiều quy trình phức tạp.
• Ứng dụng: PLC mạnh về điều khiển rời rạc (discrete control) như bật/tắt động cơ, đóng/mở van. DCS mạnh về điều khiển liên tục (continuous control) cho các quy trình phức tạp như điều khiển nhiệt độ lò nung, áp suất đường ống trong nhà máy lọc dầu.
• Dự phòng: Khả năng dự phòng của PLC thường giới hạn ở cấp bộ xử lý. DCS cung cấp dự phòng toàn diện ở mọi cấp độ: bộ điều khiển, mạng, và module I/O.
• Tích hợp: PLC thường khó tích hợp với các hệ thống cấp cao. DCS được thiết kế để tích hợp dễ dàng với các hệ thống MES, ERP, và các hệ thống khác của nhà máy.
• Chi phí: PLC có chi phí ban đầu thấp hơn, phù hợp cho các ứng dụng nhỏ. DCS có chi phí ban đầu cao hơn, nhưng mang lại lợi tức đầu tư (ROI) cao hơn về lâu dài nhờ vào các tính năng tối ưu hóa và độ tin cậy vượt trội.

4. Kết luận

Sự ra đời và phát triển của DCS đã đánh dấu một bước ngoặt lớn trong tự động hóa công nghiệp. Bằng việc vượt qua những hạn chế của hệ thống điều khiển tập trung, hệ thống DCS đã chứng minh được ưu điểm vượt trội của mình về độ tin cậy, khả năng mở rộng và hiệu suất, trở thành nền tảng không thể thiếu để các nhà máy tiến tới mục tiêu tự động hóa hoàn toàn và xây dựng các nhà máy thông minh trong tương lai.
