Tiêu chí đánh giá và lựa chọn hệ thống DCS: Hướng dẫn chi tiết cho nhà quản lý và kỹ sư

Hệ thống điều khiển phân tán (DCS) là nền tảng tự động hóa then chốt, giúp doanh nghiệp quản lý và giám sát hàng ngàn điểm dữ liệu, đảm bảo sản xuất liên tục, an toàn và hiệu quả. Việc lựa chọn DCS không chỉ ảnh hưởng đến vận hành hiện tại mà còn quyết định khả năng mở rộng và thích ứng trong tương lai. Bài viết sẽ cung cấp cái nhìn tổng quan về DCS, phân tích các tiêu chí lựa chọn quan trọng như hiệu suất, độ tin cậy, khả năng tích hợp, chi phí và dịch vụ hỗ trợ.

1. Giới thiệu tổng quan về hệ thống DCS

1.1. Hệ thống DCS là gì?

Hệ thống DCS là một kiến trúc điều khiển tự động được thiết kế để quản lý các quy trình phức tạp. Kiến trúc này phân tán các chức năng điều khiển vào các bộ điều khiển nhỏ hơn, kết nối với nhau thông qua mạng truyền thông tốc độ cao. Các bộ điều khiển này thực hiện các nhiệm vụ cục bộ, trong khi một trung tâm vận hành thực hiện nhiệm vụ giám sát và điều khiển tổng thể.

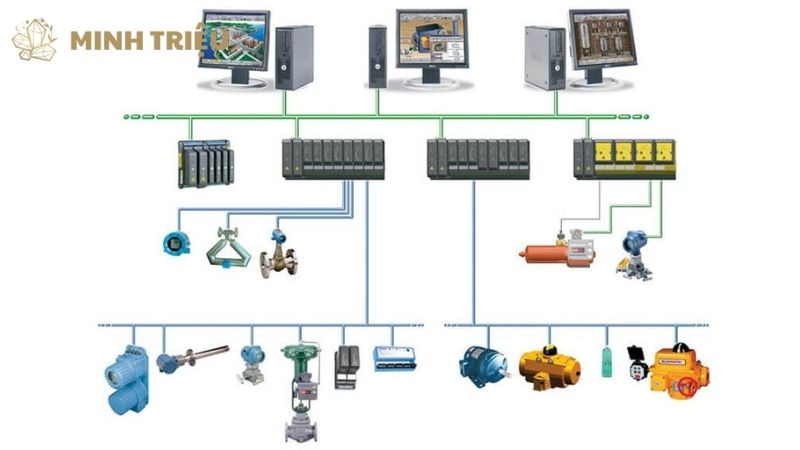

Một hệ thống DCS bao gồm nhiều thành phần như các trạm vận hành HMI, bộ điều khiển phân tán, module I/O và mạng truyền thông. Kiến trúc phân tán này giúp cải thiện đáng kể độ tin cậy và khả năng sẵn sàng của hệ thống. Khác với hệ thống PLC/SCADA truyền thống, DCS cung cấp một nền tảng tích hợp chặt chẽ cho tất cả các khía cạnh của một nhà máy.

Một hệ thống DCS có khả năng xử lý các quy trình liên tục và phức tạp, nơi mà các tham số cần được điều chỉnh liên tục và phối hợp nhịp nhàng với nhau. Ngược lại, PLC thường được sử dụng cho các tác vụ điều khiển tuần tự, gián đoạn. Trong khi đó, SCADA thực hiện nhiệm vụ giám sát từ xa và thu thập dữ liệu trên một khu vực rộng lớn.

Sự khác biệt này định hình phạm vi ứng dụng của mỗi công nghệ, và DCS được xem là giải pháp tối ưu cho các ngành công nghiệp như hóa dầu, hóa chất, năng lượng và dược phẩm.

1.2. Tầm quan trọng của việc lựa chọn DCS phù hợp

Việc lựa chọn một hệ thống DCS phù hợp có ý nghĩa chiến lược đối với một doanh nghiệp. Một quyết định đúng đắn sẽ mang lại những lợi ích to lớn về hiệu suất và an toàn. Ngược lại, một sai lầm trong việc đánh giá và lựa chọn có thể gây ra những tổn thất nghiêm trọng về tài chính và thời gian.

Các nhà quản lý cần nhận thức rằng, một hệ thống DCS là một khoản đầu tư dài hạn, không chỉ bao gồm chi phí ban đầu mà còn liên quan đến chi phí vận hành, bảo trì và nâng cấp trong suốt vòng đời của nó. Đặc biệt, khả năng mở rộng và tích hợp của hệ thống có tầm quan trọng sống còn.

Nền kinh tế thị trường liên tục đòi hỏi các nhà máy phải thay đổi và phát triển. Một hệ thống DCS thiếu khả năng mở rộng sẽ trở thành một rào cản lớn, buộc doanh nghiệp phải đầu tư một hệ thống hoàn toàn mới khi cần tăng công suất hoặc bổ sung chức năng. Do đó, việc xem xét kỹ lưỡng các tiêu chí này ngay từ đầu sẽ đảm bảo tính linh hoạt và khả năng thích ứng của doanh nghiệp trong tương lai.

2. Các tiêu chí đánh giá và lựa chọn hệ thống DCS

2.1. Hiệu suất và độ tin cậy của hệ thống

Tiêu chí này đánh giá khả năng làm việc ổn định và hiệu quả của hệ thống. Tốc độ xử lý của một hệ thống DCS quyết định độ nhanh chóng của nó trong việc xử lý dữ liệu từ các cảm biến và đưa ra các tín hiệu điều khiển. Trong các quy trình sản xuất nhạy cảm với thời gian, tốc độ xử lý chậm có thể dẫn đến sai lệch sản phẩm hoặc thậm chí là nguy cơ về an toàn.

Do đó, một hệ thống DCS chất lượng cao phải đảm bảo tốc độ phản ứng đủ nhanh để đáp ứng các yêu cầu khắt khe của quy trình. Độ sẵn sàng (Availability) của hệ thống phản ánh khả năng hoạt động liên tục mà không bị gián đoạn. Yếu tố cốt lõi đảm bảo điều này chính là thiết kế dự phòng (redundancy). Các hệ thống DCS hiện đại thường cung cấp các cấp độ dự phòng khác nhau.

Dự phòng được áp dụng cho các thành phần quan trọng như bộ điều khiển, mạng truyền thông và thậm chí cả các module I/O. Khi một thành phần chính bị lỗi, hệ thống dự phòng sẽ tự động tiếp quản mà không gây ảnh hưởng đến quy trình sản xuất. Điều này giúp giảm thiểu thời gian ngừng máy và tối đa hóa năng suất. Độ tin cậy của phần cứng cũng là một yếu tố không thể bỏ qua. Chất lượng của các linh kiện điện tử có thể quyết định tuổi thọ và độ ổn định của hệ thống.

Một hệ thống DCS được xây dựng từ các linh kiện chất lượng cao sẽ giảm thiểu rủi ro hỏng hóc và chi phí bảo trì. Các nhà sản xuất uy tín thường cung cấp các thông số kỹ thuật chi tiết về nhiệt độ hoạt động, độ ẩm và khả năng chống rung của thiết bị, giúp các kỹ sư đánh giá được sự phù hợp của hệ thống với môi trường sản xuất.

2.2. Khả năng tích hợp và mở rộng

Khả năng tích hợp của một hệ thống DCS thể hiện tính linh hoạt của nó trong việc kết nối với các hệ thống tự động hóa khác. Một hệ thống DCS hiện đại cần có khả năng giao tiếp dễ dàng với các hệ thống PLC, SCADA, và thậm chí là các hệ thống quản lý sản xuất MES (Manufacturing Execution System) và hệ thống quản trị nguồn lực doanh nghiệp ERP (Enterprise Resource Planning).

Sự tích hợp này tạo ra một dòng chảy dữ liệu liền mạch từ cấp điều khiển đến cấp quản lý, giúp doanh nghiệp có được cái nhìn toàn diện về hoạt động sản xuất. Để đảm bảo khả năng tích hợp này, hệ thống DCS phải hỗ trợ các giao thức truyền thông công nghiệp phổ biến. Danh sách các giao thức truyền thông phổ biến:

• OPC (OLE for Process Control): Tiêu chuẩn giao tiếp giữa các thiết bị và phần mềm.
• Modbus/RTU, Modbus/TCP: Giao thức truyền thông đơn giản, rộng rãi.
• Profibus, Profinet: Giao thức truyền thông tốc độ cao của Siemens.
• Ethernet/IP: Giao thức dựa trên Ethernet, phổ biến trong nhiều ứng dụng.
• HART: Giao thức cho các thiết bị trường.

Khả năng mở rộng của hệ thống thể hiện tính linh hoạt của nó đối với các nhu cầu phát triển trong tương lai. Một hệ thống DCS tốt cho phép doanh nghiệp dễ dàng thêm các điểm I/O, các bộ điều khiển mới hoặc các trạm vận hành HMI mà không cần thay đổi toàn bộ kiến trúc. Điều này giúp tiết kiệm đáng kể chi phí và thời gian khi doanh nghiệp cần tăng sản lượng hoặc mở rộng dây chuyền sản xuất.

2.3. Giao diện người dùng và tính dễ sử dụng

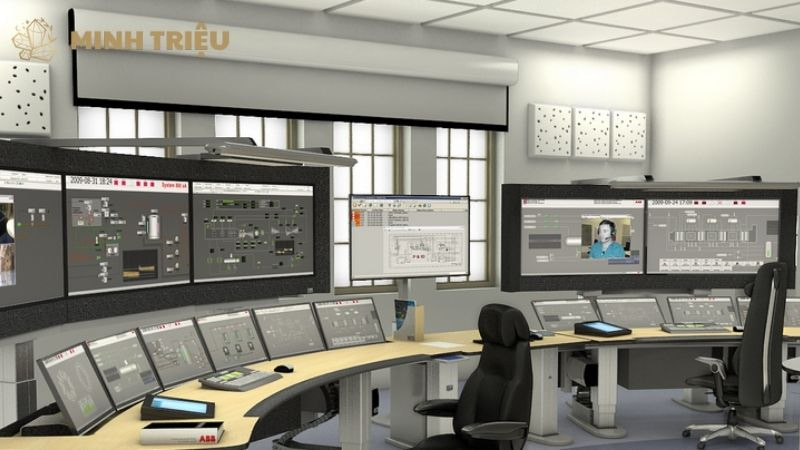

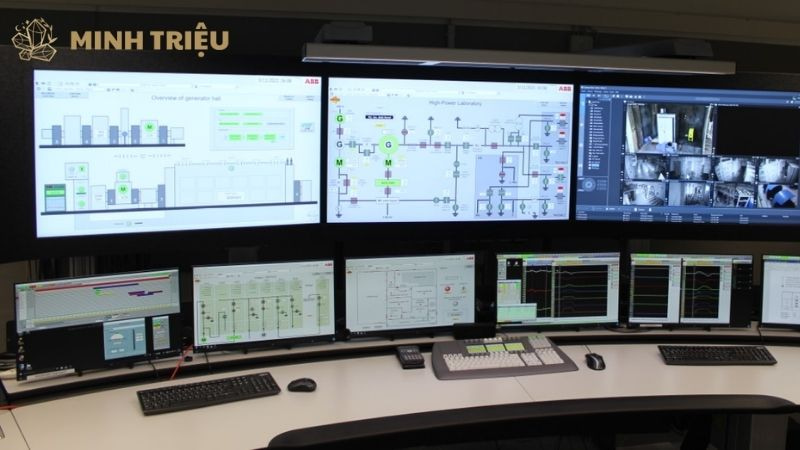

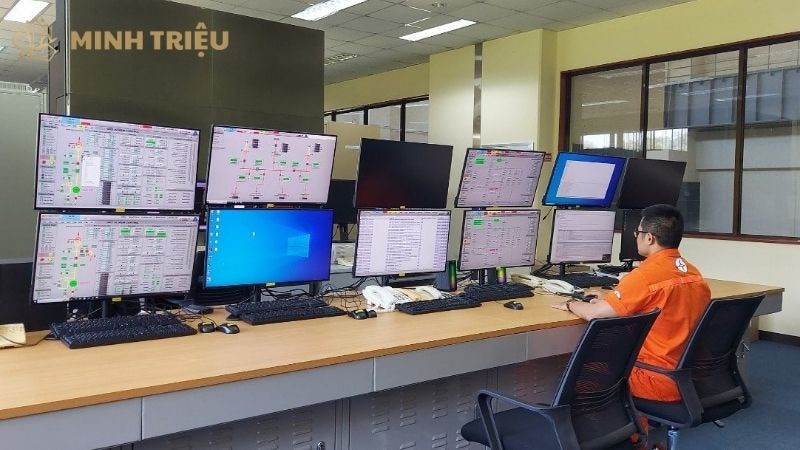

Giao diện người vận hành (HMI – Human Machine Interface) của hệ thống DCS đóng vai trò là cầu nối giữa con người và quy trình sản xuất. Một HMI trực quan và dễ hiểu giúp người vận hành giám sát tình trạng nhà máy, nhận biết các vấn đề và đưa ra quyết định một cách nhanh chóng.

Các biểu đồ, sơ đồ và bảng điều khiển được thiết kế một cách rõ ràng và sinh động sẽ giảm thiểu lỗi vận hành và tăng năng suất. Các công cụ lập trình và cấu hình của hệ thống DCS cũng có tầm quan trọng không kém. Một môi trường lập trình thân thiện giúp các kỹ sư tự động hóa thực hiện các tác vụ cấu hình, bảo trì và khắc phục sự cố một cách hiệu quả.

Danh sách các yếu tố liên quan đến tính dễ sử dụng:

• Môi trường lập trình trực quan: Sử dụng các ngôn ngữ lập trình tiêu chuẩn như IEC 61131-3.
• Thư viện chức năng phong phú: Cung cấp các khối chức năng có sẵn cho các tác vụ phổ biến, tiết kiệm thời gian lập trình.
• Khả năng mô phỏng: Cho phép kỹ sư kiểm tra logic điều khiển trước khi đưa vào hoạt động thực tế.

2.4. An toàn và bảo mật hệ thống

An toàn chức năng (Functional Safety) là một yếu tố sống còn trong các ngành công nghiệp xử lý hóa chất, dầu khí và năng lượng. Một hệ thống DCS có thể được trang bị các chức năng an toàn để bảo vệ con người, thiết bị và môi trường. Các tiêu chuẩn an toàn như SIL (Safety Integrity Level) xác định mức độ an toàn của một hệ thống, và các hệ thống DCS chuyên dụng được thiết kế để đáp ứng các tiêu chuẩn này.

Bên cạnh an toàn chức năng, an ninh mạng (Cybersecurity) cũng là một mối quan tâm lớn. Các cuộc tấn công mạng có thể gây ra những hậu quả nghiêm trọng, từ việc ngừng hoạt động sản xuất cho đến việc phá hoại tài sản. Một hệ thống DCS hiện đại phải được trang bị các biện pháp bảo mật mạnh mẽ, bao gồm quản lý quyền truy cập người dùng, mã hóa dữ liệu và tường lửa.

2.5. Hỗ trợ từ nhà cung cấp và dịch vụ

Sự hỗ trợ của nhà cung cấp là một yếu tố không thể thiếu khi lựa chọn một hệ thống DCS. Các nhà cung cấp uy tín cung cấp dịch vụ hỗ trợ kỹ thuật 24/7, đảm bảo mọi sự cố được giải quyết kịp thời. Các chương trình đào tạo chuyên sâu giúp đội ngũ kỹ sư và vận hành của bạn làm chủ được công nghệ. Dịch vụ bảo trì và nâng cấp cũng đóng vai trò quan trọng.

2.6. Chi phí tổng thể (Total Cost of Ownership – TCO)

TCO là tổng chi phí mà doanh nghiệp phải chi trả trong suốt vòng đời của hệ thống. TCO bao gồm không chỉ chi phí ban đầu (giá thiết bị, phần mềm, lắp đặt) mà còn cả chi phí vận hành, bảo trì và nâng cấp. Một hệ thống DCS có giá ban đầu cao nhưng có TCO thấp do hiệu suất năng lượng tốt hơn, chi phí bảo trì thấp hơn và tuổi thọ dài hơn có thể là một lựa chọn kinh tế hơn. Việc đánh giá TCO giúp doanh nghiệp có được một cái nhìn toàn diện và đưa ra quyết định đầu tư đúng đắn.

3. Quy trình lựa chọn hệ thống DCS

3.1. Phân tích yêu cầu và thành lập đội dự án

Bước đầu tiên của quy trình lựa chọn là phân tích toàn diện các yêu cầu của quy trình sản xuất và thành lập một đội dự án. Đội dự án nên bao gồm các thành viên từ nhiều bộ phận khác nhau như kỹ thuật, vận hành, tài chính và quản lý, đảm bảo mọi khía cạnh của dự án được xem xét đầy đủ.

Việc xác định rõ mục tiêu của dự án, quy mô nhà máy, số lượng điểm I/O, và các yêu cầu cụ thể về hiệu suất và an toàn là rất quan trọng. Đội ngũ này phải trả lời các câu hỏi cốt lõi như:

• Quy trình sản xuất cần được điều khiển có những đặc điểm gì?
• Số lượng điểm I/O hiện tại và dự kiến trong tương lai là bao nhiêu?
• Các tiêu chuẩn an toàn nào phải tuân thủ (ví dụ: SIL)?
• Ngân sách và thời gian dự kiến cho dự án là gì?

3.2. Nghiên cứu thị trường và lập danh sách nhà cung cấp

Sau khi phân tích các yêu cầu, bạn nên tiến hành nghiên cứu thị trường để tìm hiểu các nhà cung cấp DCS uy tín. Bước này đòi hỏi sự tìm hiểu kỹ lưỡng về các giải pháp sẵn có trên thị trường. Các nhà cung cấp hàng đầu thế giới bao gồm Siemens, Rockwell, Yokogawa, Schneider Electric và ABB, tuy nhiên, cũng cần xem xét các nhà cung cấp nhỏ hơn có giải pháp chuyên biệt.

Nghiên cứu có thể bao gồm việc tham dự các hội chợ triển lãm công nghiệp, tham khảo các dự án đã triển khai và sử dụng các công ty tư vấn chuyên nghiệp. Khi nghiên cứu, cần chú ý đến các yếu tố:

• Uy tín và kinh nghiệm: Lịch sử hoạt động và các dự án đã thực hiện của nhà cung cấp.
• Hỗ trợ địa phương: Sự hiện diện của văn phòng đại diện hoặc đối tác tại địa phương để đảm bảo hỗ trợ kịp thời.
• Danh mục sản phẩm: Các giải pháp mà nhà cung cấp cung cấp có phù hợp với yêu cầu kỹ thuật của bạn không.

3.3. Đánh giá chuyên sâu và so sánh giải pháp

Bạn sẽ sử dụng các tiêu chí đã trình bày ở trên để so sánh các giải pháp từ các nhà cung cấp khác nhau. Hãy xem xét các yếu tố như độ tin cậy, khả năng tích hợp, tính dễ sử dụng, và chi phí TCO để đưa ra quyết định khách quan. Một phương pháp hiệu quả là tạo ra một ma trận đánh giá chi tiết.

Quá trình đánh giá cũng nên bao gồm việc yêu cầu các nhà cung cấp cung cấp bản trình bày chi tiết về giải pháp của họ và thực hiện các chuyến thăm nhà máy tham khảo để xem hệ thống hoạt động trong thực tế. Thực hiện một dự án thử nghiệm (pilot project) có thể là một cách tuyệt vời để đánh giá hiệu quả của một hệ thống trước khi cam kết đầu tư toàn bộ.

3.4. Lựa chọn, đàm phán và triển khai

Sau khi đã đánh giá tất cả các lựa chọn và xác định giải pháp phù hợp nhất, bạn sẽ tiến hành đàm phán hợp đồng với nhà cung cấp được chọn. Hợp đồng nên quy định rõ ràng về phạm vi công việc, lịch trình, các điều khoản bảo hành và hỗ trợ sau bán hàng. Giai đoạn triển khai là một quá trình phức tạp đòi hỏi sự phối hợp chặt chẽ giữa đội ngũ của bạn và nhà cung cấp. Giai đoạn này bao gồm:

• Thiết kế chi tiết: Lập bản vẽ kỹ thuật và sơ đồ logic.
• Lắp đặt thiết bị: Lắp đặt các tủ điều khiển, hệ thống dây và các thiết bị trường.
• Lập trình và cấu hình: Viết và thử nghiệm các chương trình điều khiển.
• FAT & SAT (Factory & Site Acceptance Test): Kiểm tra chức năng tại nhà máy của nhà cung cấp và tại địa điểm lắp đặt.
• Đào tạo: Hướng dẫn sử dụng cho người vận hành và kỹ sư bảo trì.

4. Kết luận

Việc đánh giá và lựa chọn một hệ thống DCS phù hợp là một nhiệm vụ phức tạp, đòi hỏi sự cân nhắc kỹ lưỡng và tầm nhìn chiến lược. Các tiêu chí từ hiệu suất, độ tin cậy, khả năng tích hợp đến chi phí TCO đều có ý nghĩa quan trọng. Một quyết định đúng đắn không chỉ mang lại lợi ích trước mắt về hiệu suất mà còn là một khoản đầu tư đảm bảo khả năng phát triển bền vững cho doanh nghiệp trong tương lai.

Chúng tôi hy vọng rằng bài viết này đã cung cấp cho bạn một cái nhìn tổng quan và các công cụ cần thiết để đưa ra quyết định đầu tư thông minh. Hãy nhớ rằng, sự tham gia của cả nhà quản lý, kỹ sư và đội ngũ vận hành là yếu tố cốt lõi đảm bảo sự thành công của dự án DCS.
