Kiến trúc mạng truyền thông trong DCS: Xương sống của Hệ thống điều khiển phân tán

Hệ thống điều khiển phân tán (DCS) là một giải pháp tự động hóa toàn diện, được sử dụng để giám sát và điều khiển các quy trình công nghiệp phức tạp và liên tục với quy mô lớn. Vai trò của nó không chỉ dừng lại ở việc điều khiển thiết bị mà còn mở rộng sang quản lý dữ liệu, phân tích hiệu suất và đảm bảo an toàn vận hành. Để thực hiện được chức năng này, DCS phụ thuộc vào một kiến trúc mạng truyền thông trong DCS mạnh mẽ, đóng vai trò là xương sống kết nối mọi thành phần, từ các cảm biến đơn giản nhất đến các hệ thống quản lý cấp cao nhất. Mạng truyền thông DCS đảm bảo sự luân chuyển thông tin chính xác, kịp thời và đáng tin cậy giữa các cấp độ khác nhau của hệ thống.

Bài viết này sẽ đi sâu vào việc phân tích các cấp độ kiến trúc mạng truyền thông trong DCS, làm rõ vai trò của từng loại mạng và giao thức tương ứng. Chúng ta sẽ khám phá các loại mạng hình học (ring, star, hybrid) phổ biến, các giao thức truyền thông quan trọng như Profinet và Foundation Fieldbus, đồng thời nhấn mạnh tầm quan trọng của tính dự phòng và an ninh mạng. Mục tiêu là cung cấp một cái nhìn chuyên sâu và toàn diện, giúp độc giả hiểu rõ cách thức DCS vận hành như một hệ thống tích hợp, hiệu quả và an toàn.

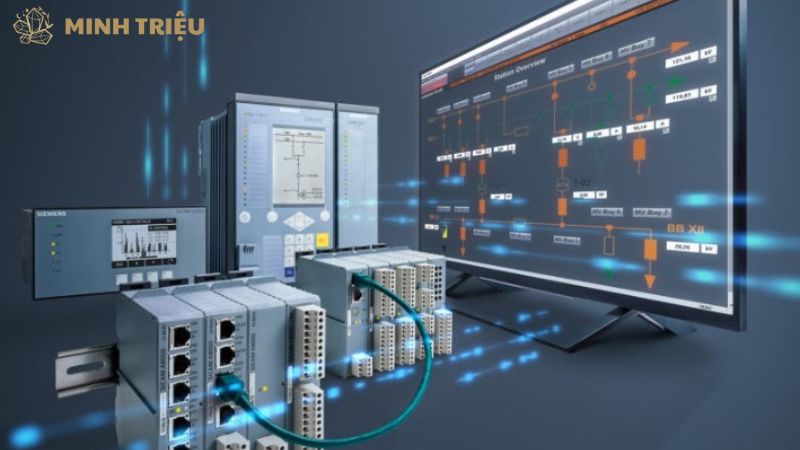

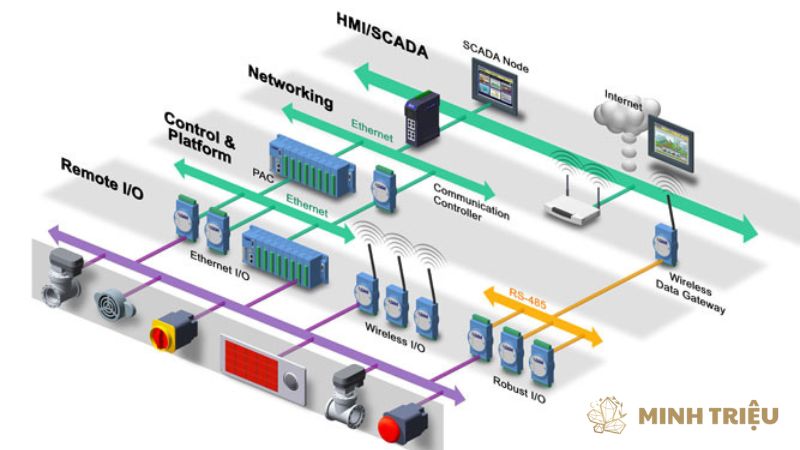

1. Phân cấp kiến trúc mạng truyền thông trong DCS

Kiến trúc mạng truyền thông trong DCS được tổ chức theo một cấu trúc phân cấp rõ ràng, phản ánh các cấp độ khác nhau của quy trình sản xuất. Mỗi cấp độ có mục đích và yêu cầu riêng biệt về tốc độ, độ tin cậy và giao thức.

1.1. Cấp độ Nhà máy (Plant Level)

Cấp độ nhà máy là cấp độ cao nhất trong kiến trúc mạng DCS, nó chịu trách nhiệm kết nối các phòng điều khiển trung tâm, các máy chủ dữ liệu, và các hệ thống quản lý doanh nghiệp như MES (Manufacturing Execution System) và ERP (Enterprise Resource Planning). Mục đích của cấp độ này là cung cấp một cái nhìn tổng quan về hiệu suất sản xuất và tạo điều kiện cho việc trao đổi dữ liệu quản lý.

Các giao thức truyền thông ở cấp độ này thường là các giao thức Ethernet tiêu chuẩn công nghiệp, như Profinet hay Modbus TCP, vì chúng cung cấp tốc độ cao và khả năng tích hợp rộng rãi. Mạng ở cấp độ này thường sử dụng cấu trúc vòng dự phòng để đảm bảo tính sẵn sàng cao nhất.

1.2. Cấp độ Điều khiển (Control Level)

Ở cấp độ này, mạng truyền thông kết nối các bộ điều khiển DCS với các module I/O phân tán và các thiết bị điều khiển cấp dưới. Cấp độ này là nơi các vòng điều khiển được thực thi, đòi hỏi tốc độ truyền dữ liệu nhanh, độ chính xác và tính đồng bộ hóa thời gian cao. Các giao thức fieldbus, như Foundation Fieldbus và Profibus DP, là lựa chọn phổ biến, vì chúng được thiết kế đặc biệt cho các ứng dụng điều khiển quy trình. Các giao thức này cho phép trao đổi dữ liệu hai chiều giữa bộ điều khiển và thiết bị trường, tạo ra một mạng lưới điều khiển mạnh mẽ và hiệu quả.

1.3. Cấp độ Trường (Field Level)

Cấp độ trường là cấp độ thấp nhất trong kiến trúc mạng DCS, nó kết nối trực tiếp các module I/O với các thiết bị trường như cảm biến, van và bộ truyền động. Mục đích chính của mạng ở cấp độ này là truyền các tín hiệu đo lường và lệnh điều khiển. Các giao thức ở đây thường đơn giản hơn và có tốc độ thấp hơn, bao gồm Hart (Highway Addressable Remote Transducer) và Modbus RTU. Mặc dù đơn giản, chúng vẫn rất quan trọng để đảm bảo tính toàn vẹn của dữ liệu tại nguồn và thực hiện các lệnh điều khiển chính xác tại thiết bị cuối.

2. Các loại mạng hình học chính trong DCS

Kiến trúc vật lý của mạng DCS đóng vai trò quan trọng trong việc quyết định độ tin cậy và khả năng mở rộng của hệ thống.

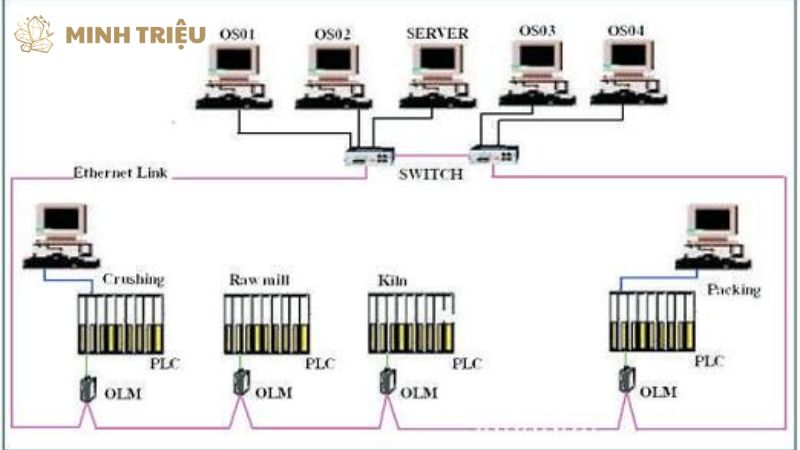

2.1. Mạng Vòng (Ring Topology)

Mạng vòng là một cấu trúc mạng đặc trưng cho tính dự phòng. Trong mạng này, các thiết bị được kết nối thành một vòng kín, cho phép dữ liệu truyền theo cả hai hướng. Ưu điểm chính của cấu trúc vòng là nếu một đường truyền bị lỗi, dữ liệu vẫn có thể được gửi đi theo hướng ngược lại, đảm bảo hệ thống hoạt động liên tục. Tuy nhiên, nhược điểm là tốc độ truyền dữ liệu có thể bị ảnh hưởng khi có lỗi mạng, vì dữ liệu phải đi đường vòng. Mạng vòng thường được sử dụng ở cấp độ điều khiển hoặc nhà máy để tăng cường độ tin cậy.

2.2. Mạng Sao (Star Topology)

Mạng sao có một thiết bị trung tâm (thường là một switch), nơi tất cả các thiết bị khác được kết nối. Cấu trúc này rất dễ dàng mở rộng và quản lý. Nếu một thiết bị nào đó bị lỗi, chỉ có thiết bị đó bị ngắt kết nối, trong khi phần còn lại của mạng vẫn hoạt động bình thường. Tuy nhiên, điểm yếu lớn nhất của mạng sao là điểm lỗi duy nhất tại trung tâm: nếu switch trung tâm bị hỏng, toàn bộ mạng sẽ ngừng hoạt động. Cấu trúc này phổ biến ở các mạng nội bộ của phòng điều khiển hoặc các khu vực sản xuất nhỏ.

2.3. Mạng Kết Hợp (Hybrid Topology)

Các hệ thống DCS quy mô lớn thường sử dụng mạng kết hợp, kết hợp các ưu điểm của mạng vòng, sao và các cấu trúc khác. Ví dụ, một nhà máy có thể sử dụng mạng vòng ở cấp độ nhà máy để đảm bảo dự phòng, trong khi các khu vực sản xuất riêng biệt lại sử dụng mạng sao để dễ quản lý. Sự kết hợp này mang lại hiệu suất tối ưu và độ tin cậy cao, phù hợp với các yêu cầu phức tạp của các ngành công nghiệp nặng.

3. Các giao thức truyền thông quan trọng trong DCS

Các giao thức truyền thông là ngôn ngữ cho phép các thiết bị trong DCS giao tiếp với nhau.

3.1. Ethernet/IP và các giao thức dựa trên Ethernet

Các giao thức dựa trên Ethernet, như Ethernet/IP, đã trở thành tiêu chuẩn vàng ở các cấp độ trên của DCS. Các giao thức này mang lại tốc độ truyền dữ liệu cao, linh hoạt và khả năng tương thích rộng rãi với các mạng IT của doanh nghiệp. Việc sử dụng Ethernet cho phép DCS dễ dàng tích hợp với các hệ thống MES và ERP, tạo điều kiện cho việc phân tích dữ liệu sản xuất ở cấp độ quản lý.

3.2. Foundation Fieldbus

Foundation Fieldbus là một giao thức fieldbus chuyên dụng, được thiết kế cho các ứng dụng điều khiển quy trình liên tục. Nó nổi bật với khả năng truyền tải dữ liệu số hai chiều, cho phép thiết bị trường không chỉ gửi tín hiệu mà còn nhận lệnh từ bộ điều khiển. Đặc điểm này cho phép thực hiện các chức năng điều khiển phân tán ngay tại thiết bị, giảm tải cho bộ điều khiển trung tâm và nâng cao tính tin cậy.

3.3. Profibus/Profinet

Profibus và Profinet là một bộ đôi giao thức mạnh mẽ, cung cấp giải pháp toàn diện từ cấp độ trường đến cấp độ nhà máy. Profibus là một giao thức fieldbus truyền thống, trong khi Profinet là phiên bản dựa trên Ethernet. Sự kết hợp này cho phép các nhà sản xuất xây dựng một mạng lưới liền mạch, từ các thiết bị trường đơn giản đến các hệ thống điều khiển và giám sát phức tạp.

3.4. OPC UA (Open Platform Communications Unified Architecture)

OPC UA là một giao thức kết nối mở và an toàn, cho phép các hệ thống DCS tích hợp với các hệ thống cấp cao hơn mà không cần phụ thuộc vào nhà cung cấp. OPC UA cung cấp một nền tảng chuẩn hóa để trao đổi dữ liệu sản xuất, giúp các doanh nghiệp dễ dàng thu thập và phân tích thông tin từ nhiều nguồn khác nhau.

4. Tầm quan trọng của tính dự phòng và an ninh mạng

Tính dự phòng và an ninh mạng là hai yếu tố sống còn đối với một kiến trúc mạng DCS hiệu quả.

4.1. Dự phòng (Redundancy)

Tính dự phòng đảm bảo hệ thống hoạt động liên tục ngay cả khi có lỗi phần cứng hoặc mạng. Trong DCS, dự phòng được triển khai ở nhiều cấp độ, bao gồm:

• Dự phòng bộ điều khiển: Hai bộ điều khiển hoạt động song song, một bộ chính và một bộ dự phòng, sẵn sàng tiếp quản ngay lập tức khi bộ chính bị lỗi.
• Dự phòng module I/O: Các module I/O dự phòng đảm bảo dữ liệu vẫn được thu thập và gửi đi ngay cả khi một module bị hỏng.
• Dự phòng đường truyền mạng: Mạng vòng hoặc mạng song song đảm bảo đường truyền thông tin không bị gián đoạn.

4.2. An ninh mạng (Cybersecurity)

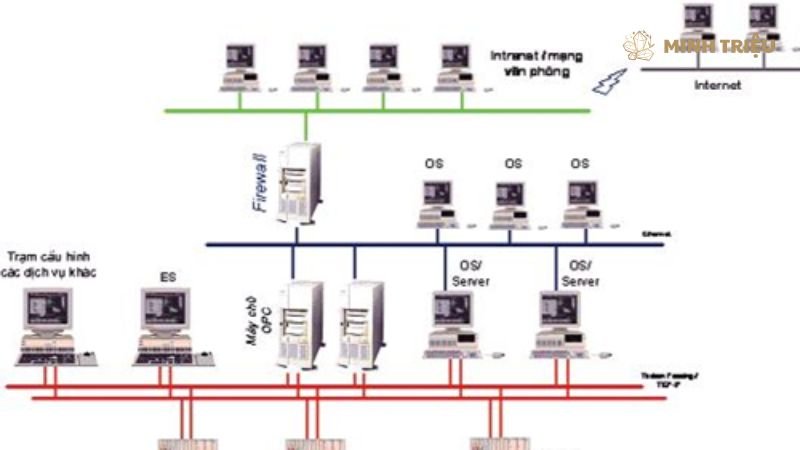

Trong bối cảnh kết nối ngày càng tăng, an ninh mạng là một mối quan tâm hàng đầu đối với DCS. Các cuộc tấn công mạng vào các hệ thống điều khiển công nghiệp có thể gây ra thiệt hại nghiêm trọng. Do đó, các giải pháp bảo mật như tường lửa công nghiệp, mã hóa dữ liệu, và quản lý quyền truy cập là cần thiết để bảo vệ DCS khỏi các mối đe dọa.

5. Thách thức và xu hướng tương lai

Việc thiết kế và quản lý một kiến trúc mạng DCS không phải là không có thách thức.

• Độ phức tạp: Mạng lưới truyền thông rộng lớn với nhiều giao thức và thiết bị khác nhau có thể rất phức tạp để quản lý và bảo trì.
• Vấn đề tương thích: Việc tích hợp các thiết bị và hệ thống từ nhiều nhà cung cấp có thể gặp khó khăn do thiếu các tiêu chuẩn chung.
• Chi phí cao: Chi phí đầu tư ban đầu cho việc triển khai một mạng lưới dự phòng và bảo mật cao cấp là đáng kể.

Tuy nhiên, các xu hướng tương lai đang hứa hẹn giải quyết những thách thức này.

• Kết nối không dây công nghiệp: Sử dụng các công nghệ không dây như Wi-Fi 6E và 5G trong môi trường công nghiệp có thể giúp giảm chi phí đi dây và tăng tính linh hoạt.
• IIoT và Điện toán biên: Tích hợp IoT công nghiệp (IIoT) cho phép các thiết bị trường có khả năng xử lý dữ liệu ngay tại chỗ, giảm tải cho mạng trung tâm và tăng tốc độ phản hồi.
• Mạng học máy: Các thuật toán học máy có thể được sử dụng để tự động tối ưu hóa hiệu suất mạng, dự đoán lỗi và phát hiện các mối đe dọa an ninh mạng.

6. Kết luận

Kiến trúc mạng truyền thông trong DCS một yếu tố thiết yếu quyết định hiệu suất và độ tin cậy. Một mạng lưới được thiết kế tốt, sử dụng các giao thức phù hợp và có tính dự phòng cao, sẽ đảm bảo hệ thống DCS có thể hoạt động hiệu quả, an toàn và sẵn sàng cho các thách thức của tương lai. Sự phát triển của công nghệ truyền thông và các xu hướng như IIoT và AI đang mở ra một kỷ nguyên mới cho DCS, nơi mạng lưới không chỉ đơn thuần là đường truyền dữ liệu mà còn là một nền tảng thông minh để tối ưu hóa sản xuất và thúc đẩy sự đổi mới.
