Hiệu chuẩn và Kiểm định Thiết bị trong Hệ thống DCS: Đảm bảo Độ chính xác và An toàn Vận hành

Cập nhật lần cuối 18 Tháng 9, 2025 bởi hang

Trong mọi quy trình sản xuất công nghiệp, việc duy trì độ chính xác của các thiết bị đo lường và điều khiển là yếu tố then chốt để đảm bảo chất lượng, an toàn và hiệu suất. Hệ thống điều khiển phân tán (DCS) hoạt động như một trung tâm thần kinh, xử lý hàng triệu tín hiệu từ các thiết bị tại hiện trường. Tuy nhiên, nếu những tín hiệu này không chính xác, toàn bộ hệ thống sẽ đưa ra các quyết định sai lầm. Do đó, hiệu chuẩn và kiểm định thiết bị trong hệ thống DCS không chỉ là một yêu cầu tuân thủ tiêu chuẩn mà còn là yếu tố sống còn để bảo vệ quy trình sản xuất và tài sản. Bài viết này sẽ làm rõ sự khác biệt giữa hiệu chuẩn và kiểm định, xác định các thiết bị cần thực hiện hai quá trình này, trình bày một quy trình chi tiết, và phân tích những lợi ích to lớn mà việc bảo trì định kỳ mang lại cho doanh nghiệp.

1. Phân biệt Hiệu chuẩn và Kiểm định

Hiệu chuẩn và kiểm định, mặc dù thường được sử dụng cùng nhau, có những mục đích và quy trình khác biệt rõ ràng.

1.1. Hiệu chuẩn (Calibration)

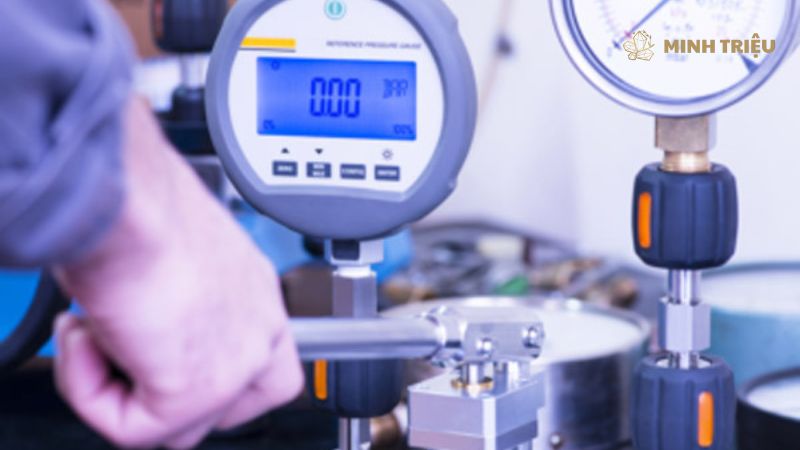

Hiệu chuẩn là quá trình so sánh giá trị đọc của một thiết bị với một thiết bị chuẩn đã được chứng nhận. Mục đích của hiệu chuẩn là xác định độ chính xác của thiết bị cần kiểm tra và, nếu cần, điều chỉnh nó để giá trị đọc được gần nhất với giá trị thực tế. Ví dụ, một kỹ thuật viên sẽ sử dụng một áp kế chuẩn có độ chính xác cao để hiệu chuẩn một cảm biến áp suất. Quá trình này bao gồm việc đặt cảm biến ở các mức áp suất khác nhau và ghi lại các giá trị đọc được. Nếu có sai lệch, cảm biến sẽ được điều chỉnh lại để khớp với giá trị của thiết bị chuẩn.

1.2. Kiểm định (Verification)

Kiểm định là quá trình xác nhận rằng một thiết bị đang hoạt động trong một dải sai số cho phép, thường được quy định bởi nhà sản xuất hoặc các tiêu chuẩn ngành. Mục đích của kiểm định là để chứng minh tính hợp lệ và độ tin cậy của các phép đo mà không nhất thiết phải điều chỉnh thiết bị. Quá trình này thường được yêu cầu bởi các cơ quan quản lý hoặc các tiêu chuẩn chất lượng như ISO 9001.

Ví dụ, một công ty sẽ kiểm định một lưu lượng kế để xác nhận rằng nó đo đúng trong giới hạn sai số quy định cho phép. Mối quan hệ giữa hai quá trình: Có thể nói, hiệu chuẩn là một phần của kiểm định. Một thiết bị phải được hiệu chuẩn đúng trước khi có thể được kiểm định. Kiểm định chỉ xác nhận rằng thiết bị hoạt động tốt, trong khi hiệu chuẩn có thể bao gồm việc điều chỉnh để cải thiện độ chính xác.

2. Các Thiết bị Cần Hiệu chuẩn và Kiểm định trong DCS

Mọi thiết bị đo lường và điều khiển trong hệ thống DCS đều có thể cần được hiệu chuẩn và kiểm định để đảm bảo dữ liệu đầu vào và đầu ra là chính xác.

2.1. Thiết bị đo lường (Cảm biến)

Cảm biến là những thiết bị quan trọng nhất cần được hiệu chuẩn định kỳ vì chúng cung cấp dữ liệu đầu vào cho hệ thống.

• Cảm biến áp suất: Cần được hiệu chuẩn để đảm bảo áp suất đọc được là chính xác, ảnh hưởng trực tiếp đến an toàn và chất lượng sản phẩm.
• Cảm biến nhiệt độ: Hiệu chuẩn bằng cách sử dụng các nguồn nhiệt chuẩn (ví dụ: bể hiệu chuẩn) để đảm bảo giá trị nhiệt độ được đọc đúng.
• Lưu lượng kế: Cần được kiểm định để đảm bảo đo chính xác lượng chất lỏng hoặc khí chảy qua đường ống.
• Cảm biến mức: Đảm bảo đo chính xác mức chất lỏng trong bồn chứa để ngăn chặn tình trạng tràn hoặc cạn.

2.2. Thiết bị điều khiển (Thiết bị chấp hành)

Thiết bị chấp hành nhận lệnh từ DCS, do đó việc chúng hoạt động chính xác là rất quan trọng.

• Van điều khiển: Cần kiểm tra hành trình van và độ phản hồi để đảm bảo van mở/đóng đúng theo tín hiệu điều khiển.
• Động cơ và Bộ truyền động: Các thông số như tốc độ, mô-men xoắn, và vị trí cũng cần được kiểm tra để đảm bảo chúng hoạt động đúng với logic điều khiển đã lập trình.

2.3. Module I/O của DCS

Các module I/O, đặc biệt là các module AI (Analog Input) và AO (Analog Output), cũng có thể bị sai lệch theo thời gian và cần được kiểm tra định kỳ để đảm bảo chúng chuyển đổi tín hiệu một cách chính xác.

3. Các Yếu tố Ảnh hưởng đến Độ chính xác và Tần suất Hiệu chuẩn

Độ chính xác của thiết bị không phải là vĩnh cửu; nó có thể bị ảnh hưởng bởi nhiều yếu tố, đòi hỏi phải có một lịch trình hiệu chuẩn định kỳ.

3.1. Các Yếu tố Ảnh hưởng đến Độ chính xác

• Điều kiện môi trường: Nhiệt độ, độ ẩm và rung động có thể gây ra sai số trong các phép đo. Ví dụ, một cảm biến áp suất hoạt động trong môi trường nhiệt độ cao có thể bị trôi điểm không (zero drift), dẫn đến kết quả không chính xác theo thời gian.
• Lão hóa thiết bị: Mọi thiết bị điện tử và cơ khí đều có tuổi thọ. Các thành phần bên trong như màng cảm ứng, mạch điện tử có thể bị xuống cấp, gây ra sai số.
• Sử dụng và Tác động vật lý: Va đập hoặc sử dụng vượt quá dải đo cho phép có thể làm hỏng thiết bị, gây ra sai số lớn và đột ngột.
• Chất lượng của quá trình lắp đặt: Lắp đặt sai cách, đấu nối dây không đúng kỹ thuật cũng là nguyên nhân phổ biến gây ra sai số.

3.2. Xác định Tần suất Hiệu chuẩn

Tần suất hiệu chuẩn không có một quy tắc cố định mà phải dựa trên nhiều yếu tố khác nhau.

• Mức độ quan trọng của thiết bị: Các thiết bị giám sát các thông số an toàn (ví dụ: áp suất nồi hơi) hoặc chất lượng sản phẩm (ví dụ: pH trong sản xuất dược phẩm) cần được hiệu chuẩn thường xuyên hơn.
• Khuyến cáo của nhà sản xuất: Nhà sản xuất thường cung cấp một khoảng thời gian hiệu chuẩn đề xuất. Đây là điểm khởi đầu tốt để lập kế hoạch.
• Kinh nghiệm lịch sử: Dựa trên dữ liệu hiệu chuẩn và kiểm định trong quá khứ, doanh nghiệp có thể điều chỉnh tần suất. Nếu một thiết bị thường xuyên bị trôi giá trị, nó cần được hiệu chuẩn thường xuyên hơn.
• Tiêu chuẩn ngành và quy định: Một số ngành công nghiệp có các quy định nghiêm ngặt về tần suất hiệu chuẩn, ví dụ như ngành dược phẩm và thực phẩm.

4. Vai trò của Công nghệ Hiện đại trong Hiệu chuẩn và Kiểm định

Các công nghệ tiên tiến đang làm thay đổi cách thức thực hiện hiệu chuẩn, làm cho quá trình này nhanh chóng, chính xác và hiệu quả hơn.

4.1. Hiệu chuẩn Tự động và Từ xa

Các thiết bị thông minh sử dụng các giao thức như HART và Fieldbus có khả năng tự chẩn đoán và hiệu chuẩn một phần mà không cần tháo rời. Điều này giúp giảm đáng kể thời gian ngừng hoạt động. Kỹ thuật viên có thể truy cập và hiệu chuẩn thiết bị từ xa thông qua phần mềm DCS, giảm thiểu rủi ro và tiết kiệm thời gian di chuyển.

4.2. Hệ thống Quản lý Hiệu chuẩn (CMS)

Phần mềm quản lý hiệu chuẩn là một công cụ mạnh mẽ giúp tự động hóa và quản lý toàn bộ quy trình. CMS có thể:

• Lập kế hoạch hiệu chuẩn tự động: CMS theo dõi lịch sử và tự động tạo lịch trình cho các thiết bị.
• Lưu trữ hồ sơ: Tất cả dữ liệu và báo cáo hiệu chuẩn và kiểm định được lưu trữ số hóa, giúp việc truy xuất và tuân thủ trở nên dễ dàng.
• Tạo báo cáo: Tự động tạo các báo cáo chi tiết, cung cấp bằng chứng cho các cuộc kiểm tra tuân thủ.

5. Quy trình Hiệu chuẩn và Kiểm định Thiết bị trong DCS

Một quy trình hiệu chuẩn và kiểm định chuẩn mực bao gồm các bước từ chuẩn bị, thực hiện, đến lập báo cáo, đảm bảo tính chính xác và tuân thủ.

5.1. Giai đoạn Chuẩn bị

Giai đoạn đầu tiên là lập kế hoạch chi tiết để đảm bảo quá trình diễn ra suôn sẻ và an toàn. Kỹ thuật viên sẽ xác định danh sách các thiết bị cần hiệu chuẩn, thời gian thực hiện để giảm thiểu ảnh hưởng đến sản xuất. Việc chuẩn bị thiết bị hiệu chuẩn tiêu chuẩn, đã được chứng nhận và các công cụ cần thiết là bắt buộc. Các công cụ này có thể bao gồm bộ hiệu chuẩn đa năng, đồng hồ đo áp suất chuẩn, nguồn nhiệt, v.v.

5.2. Giai đoạn Thực hiện Hiệu chuẩn

Đây là bước cốt lõi, nơi các phép đo được thực hiện.

• Tháo thiết bị: Thiết bị cần hiệu chuẩn thường được tháo rời khỏi vị trí lắp đặt trên đường ống hoặc bồn chứa để đưa đến phòng thí nghiệm hoặc một khu vực an toàn.

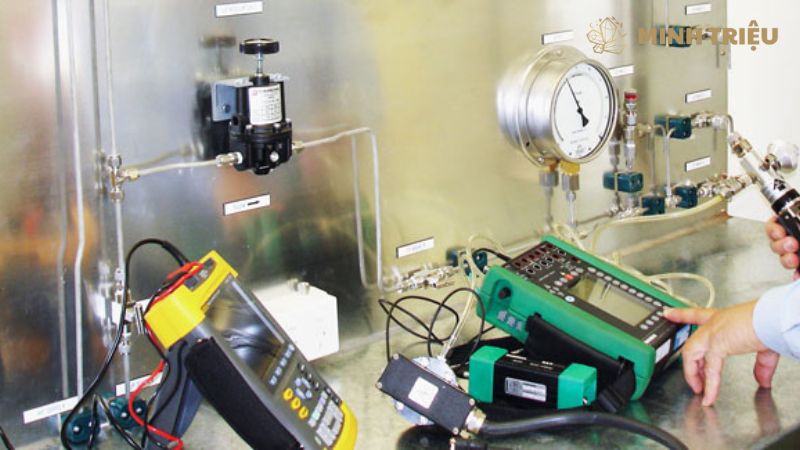

• Kết nối với thiết bị chuẩn: Kỹ thuật viên kết nối cảm biến cần hiệu chuẩn với thiết bị hiệu chuẩn tiêu chuẩn.
• Đọc và so sánh: Đặt các giá trị đầu vào khác nhau (ví dụ: 0%, 25%, 50%, 75%, 100% của dải đo) và ghi lại giá trị đọc được từ cả thiết bị chuẩn và thiết bị cần hiệu chuẩn.
• Điều chỉnh và ghi nhận: Nếu có sai lệch, thiết bị sẽ được điều chỉnh lại để khớp với giá trị chuẩn. Tất cả các kết quả và điều chỉnh đều được ghi lại.

5.3. Giai đoạn Kiểm định và Vận hành lại

Sau khi hiệu chuẩn, thiết bị sẽ được kiểm định và đưa trở lại hoạt động.

• Lắp đặt lại: Thiết bị được lắp đặt lại vào vị trí ban đầu một cách cẩn thận.
• Kiểm tra chức năng: Kỹ thuật viên kiểm tra hoạt động của thiết bị trong hệ thống DCS để đảm bảo nó phản hồi đúng tín hiệu.
• Lập báo cáo: Ghi lại toàn bộ quá trình và kết quả vào một báo cáo hiệu chuẩn và kiểm định chính thức. Báo cáo này là bằng chứng cho việc tuân thủ các tiêu chuẩn và quy định.

6. Lợi ích và Tác động của Hiệu chuẩn/Kiểm định Định kỳ

Việc thực hiện hiệu chuẩn và kiểm định định kỳ mang lại những lợi ích to lớn, ảnh hưởng đến mọi khía cạnh của hoạt động sản xuất.

6.1. Đảm bảo chất lượng sản phẩm

Hiệu chuẩn thiết bị giúp duy trì các thông số quy trình trong giới hạn cho phép, đảm bảo chất lượng sản phẩm đồng nhất. Ví dụ, trong ngành thực phẩm, một cảm biến nhiệt độ được hiệu chuẩn đúng có thể đảm bảo quá trình tiệt trùng diễn ra chính xác, từ đó duy trì chất lượng sản phẩm và đáp ứng các tiêu chuẩn vệ sinh an toàn thực phẩm.

6.2. Tăng cường an toàn vận hành

Thiết bị chính xác giúp hệ thống cảnh báo sớm các tình trạng nguy hiểm, ngăn ngừa sự cố và đảm bảo an toàn cho nhân viên và tài sản. Một cảm biến áp suất được hiệu chuẩn đúng có thể phát hiện áp suất tăng đột ngột và kích hoạt van xả an toàn, ngăn ngừa tình trạng nổ đường ống.

6.3. Tối ưu hóa hiệu suất và giảm chi phí

Dữ liệu chính xác giúp tối ưu hóa quy trình sản xuất, giảm thiểu lãng phí nguyên vật liệu do đo lường sai, tiết kiệm năng lượng và giảm chi phí bảo trì do phát hiện sớm các lỗi thiết bị. Khi thiết bị được bảo trì và hiệu chuẩn định kỳ, tuổi thọ của chúng cũng được kéo dài, giảm nhu cầu thay thế.

6.4. Tuân thủ các tiêu chuẩn

Việc hiệu chuẩn và kiểm định là yêu cầu bắt buộc của nhiều tiêu chuẩn quốc tế như ISO 9001 và các quy định của ngành, giúp doanh nghiệp duy trì chứng nhận và uy tín. Sự tuân thủ này không chỉ là một yêu cầu pháp lý mà còn là một lợi thế cạnh tranh, chứng minh sự cam kết của doanh nghiệp đối với chất lượng và an toàn.

7. Kết luận

Việc hiệu chuẩn và kiểm định thiết bị trong hệ thống DCS là một phần không thể thiếu của việc quản lý tài sản và bảo trì, đóng vai trò quan trọng trong việc đảm bảo hiệu suất và an toàn. Quá trình này không chỉ là một nhiệm vụ kỹ thuật đơn thuần mà là một khoản đầu tư mang lại lợi ích to lớn về chất lượng, an toàn và hiệu quả vận hành. Việc thiết lập một lịch trình hiệu chuẩn và kiểm định định kỳ, đầu tư vào các công cụ hiện đại và đào tạo nhân sự là những bước đi chiến lược mà mọi doanh nghiệp nên thực hiện để duy trì vị thế cạnh tranh và phát triển bền vững.
