Khám phá hệ thống điều khiển tích hợp (Integrated Control System – ICS)

Trong kỷ nguyên của cuộc cách mạng công nghiệp 4.0, các nhà máy và cơ sở sản xuất ngày càng trở nên phức tạp, yêu cầu một giải pháp tự động hóa không chỉ mạnh mẽ mà còn có khả năng kết nối và phối hợp chặt chẽ. Hệ thống điều khiển tích hợp (Integrated Control System – ICS) chính là câu trả lời cho nhu cầu đó, tạo ra một mạng lưới điều khiển đồng bộ và toàn diện, giúp tối ưu hóa hiệu suất và nâng cao độ an toàn trong sản xuất công nghiệp.

1. ICS – Bước tiến tất yếu của tự động hóa công nghiệp

Trong quá khứ, các quy trình sản xuất thường được điều khiển bởi nhiều hệ thống độc lập: DCS quản lý các vòng lặp liên tục, PLC kiểm soát các hoạt động tuần tự, SIS đảm bảo an toàn, và các hệ thống giám sát khác hoạt động riêng rẽ. Việc vận hành một nhà máy với nhiều hệ thống rời rạc này gây ra không ít khó khăn.

Người vận hành phải làm việc với nhiều giao diện khác nhau, dữ liệu bị phân mảnh, và việc phối hợp giữa các hệ thống trở nên thiếu hiệu quả, tiềm ẩn rủi ro. Hệ thống điều khiển tích hợp (ICS) ra đời để giải quyết những thách thức này.

ICS không phải là một loại hệ thống điều khiển mới, mà là một triết lý thiết kế, nơi tất cả các hệ thống điều khiển và giám sát trong một cơ sở sản xuất được tích hợp trên một nền tảng duy nhất, với một cơ sở dữ liệu chung và một giao diện người dùng đồng nhất.

Trong bối cảnh đó, ICS đóng vai trò là xương sống của một hệ thống DCS hiện đại và toàn diện, kết hợp các chức năng của DCS truyền thống với các hệ thống an toàn, quản lý tài sản, và nhiều hơn nữa. Mục tiêu của bài viết này là làm rõ cấu trúc, các thành phần cốt lõi, và phân tích sâu sắc những lợi ích vượt trội mà một hệ thống điều khiển tích hợp mang lại cho ngành công nghiệp.

2. Các thành phần cốt lõi của một hệ thống ICS

Một hệ thống điều khiển tích hợp không chỉ đơn thuần là sự kết hợp của nhiều hệ thống khác nhau, mà là sự phối hợp chặt chẽ, tạo ra một tổng thể mạnh mẽ hơn nhiều. Một ICS điển hình bao gồm các thành phần sau:

2.1. Hệ thống điều khiển quy trình (DCS – Distributed Control System)

Đây là trái tim của hệ thống điều khiển tích hợp. DCS chịu trách nhiệm điều khiển các vòng lặp liên tục và phức tạp trong các quy trình sản xuất như nhiệt độ, áp suất, lưu lượng và mức chất lỏng. Với khả năng xử lý phân tán, DCS đảm bảo rằng các vòng điều khiển cục bộ vẫn hoạt động hiệu quả ngay cả khi kết nối mạng chính bị gián đoạn. Trong ICS, DCS không chỉ thực hiện chức năng điều khiển mà còn đóng vai trò là trung tâm thu thập và xử lý dữ liệu từ tất cả các hệ thống khác.

2.2. Hệ thống an toàn (SIS – Safety Instrumented System)

SIS là một lớp bảo vệ độc lập và chuyên biệt, được thiết kế để đưa quy trình về trạng thái an toàn trong trường hợp khẩn cấp. Mặc dù hoạt động độc lập với DCS, SIS vẫn được tích hợp vào ICS để đảm bảo sự phối hợp hành động. Ví dụ, khi SIS phát hiện một tình huống nguy hiểm, nó không chỉ kích hoạt các hành động an toàn như đóng van khẩn cấp mà còn gửi tín hiệu cảnh báo đến DCS để người vận hành có thể can thiệp kịp thời. Hệ thống điều khiển tích hợp giúp tăng cường khả năng phản ứng và sự phối hợp giữa hai hệ thống này.

2.3. Hệ thống quản lý tài sản (AMS – Asset Management System)

AMS đóng vai trò then chốt trong việc tối ưu hóa hiệu suất và kéo dài tuổi thọ của thiết bị. Trong một hệ thống điều khiển tích hợp, AMS liên tục thu thập dữ liệu từ các thiết bị trường (field devices) như van, cảm biến, bộ truyền động, v.v., để giám sát tình trạng hoạt động của chúng. Bằng cách phân tích dữ liệu này, AMS có thể dự đoán các lỗi tiềm ẩn, cho phép các đội bảo trì lên kế hoạch sửa chữa trước khi sự cố xảy ra. Điều này giúp giảm thiểu thời gian ngừng máy (downtime) và chi phí bảo trì.

2.4. Hệ thống chữa cháy và khí gas (F&G – Fire and Gas System)

Hệ thống F&G được thiết kế để phát hiện sớm sự hiện diện của lửa, khói hoặc khí độc hại. Trong hệ thống điều khiển tích hợp, dữ liệu từ các cảm biến F&G được truyền trực tiếp đến trung tâm điều khiển, cho phép người vận hành phản ứng nhanh chóng. Khi có cảnh báo, hệ thống ICS có thể tự động kích hoạt các hành động như bật hệ thống phun nước, kích hoạt chuông báo động, hoặc gửi lệnh đến DCS để ngắt nguồn cung cấp khí đốt.

2.5. Các hệ thống khác

Ngoài các thành phần chính trên, một ICS có thể tích hợp nhiều hệ thống khác, tùy thuộc vào nhu cầu của từng nhà máy:

• Hệ thống điều khiển động cơ (MCC – Motor Control Center): Giám sát và điều khiển các động cơ công suất lớn.
• Hệ thống điều khiển robot: Phối hợp các hoạt động của robot trong dây chuyền sản xuất.
• Hệ thống quản lý năng lượng: Giám sát và tối ưu hóa việc sử dụng năng lượng.

3. Lợi ích khi triển khai Hệ thống điều khiển tích hợp (ICS)

Việc chuyển đổi từ các hệ thống điều khiển rời rạc sang một hệ thống điều khiển tích hợp mang lại những lợi ích chiến lược, tạo ra một lợi thế cạnh tranh đáng kể cho doanh nghiệp.

3.1. Tối ưu hóa hoạt động và vận hành

• Giảm thiểu lỗi do con người: Với một giao diện người dùng duy nhất, người vận hành không cần phải chuyển đổi giữa nhiều màn hình khác nhau, giảm thiểu nguy cơ mắc lỗi trong các tình huống căng thẳng.
• Tăng hiệu quả: ICS cho phép các hệ thống phối hợp hoạt động một cách nhịp nhàng. Ví dụ, khi một van bị kẹt, AMS sẽ cảnh báo, và người vận hành có thể sử dụng giao diện DCS để xem tình trạng của van và đưa ra lệnh điều khiển cần thiết.

3.2. Nâng cao an toàn và bảo mật

• Phối hợp hành động: Trong trường hợp khẩn cấp, ICS đảm bảo SIS, F&G và DCS phối hợp nhịp nhàng, thực hiện các hành động bảo vệ một cách đồng bộ.

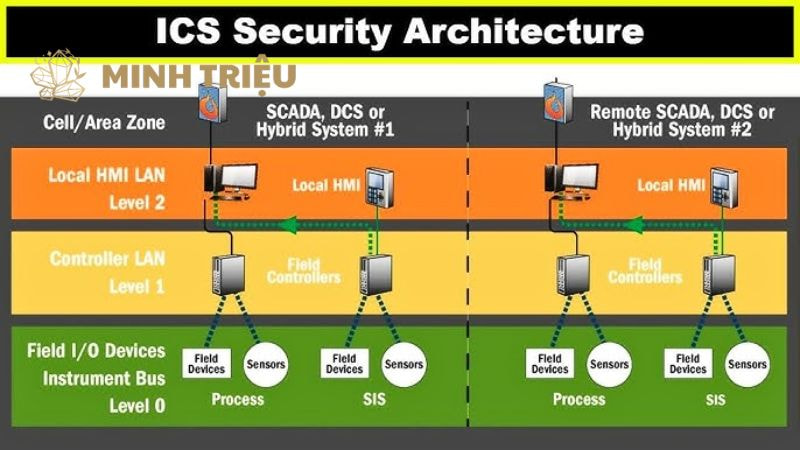

• Tăng cường bảo mật: Thay vì phải bảo vệ nhiều mạng lưới khác nhau, hệ thống điều khiển tích hợp cho phép doanh nghiệp tập trung nỗ lực bảo mật vào một kiến trúc mạng duy nhất, sử dụng tường lửa, mã hóa dữ liệu và các giao thức an toàn.

3.3. Giảm chi phí và tăng hiệu quả kinh tế

• Giảm chi phí lắp đặt: ICS sử dụng chung cơ sở hạ tầng mạng, máy chủ và phần mềm, giảm đáng kể chi phí ban đầu so với việc lắp đặt nhiều hệ thống riêng biệt.
• Giảm chi phí vận hành và bảo trì: Việc có một giao diện duy nhất giúp giảm thời gian đào tạo người vận hành và kỹ sư. Khả năng bảo trì dự đoán của AMS giúp giảm thời gian ngừng máy đột ngột và tối ưu hóa lịch trình bảo trì.

3.4. Cải thiện khả năng ra quyết định

• Cái nhìn toàn diện: Hệ thống điều khiển tích hợp cung cấp cho người quản lý một cái nhìn tổng quan về hoạt động của nhà máy. Dữ liệu từ DCS, SIS, F&G và AMS đều được tập hợp vào một nơi, giúp họ có được bức tranh toàn cảnh để đưa ra các quyết định sáng suốt.
• Dữ liệu thời gian thực: ICS cung cấp dữ liệu theo thời gian thực, cho phép các nhà quản lý nhanh chóng xác định các điểm nghẽn, các vấn đề về hiệu suất và các cơ hội cải tiến.

4. Tầm quan trọng của ICS trong hệ thống DCS hiện đại

Trong ngành tự động hóa, khái niệm DCS đã phát triển mạnh mẽ từ một hệ thống điều khiển đơn thuần thành một nền tảng điều khiển toàn diện. Hệ thống điều khiển tích hợp là động lực chính của sự phát triển này.

• Tích hợp dữ liệu: DCS hiện đại không chỉ thu thập dữ liệu từ các cảm biến quy trình, mà còn tích hợp dữ liệu từ các hệ thống an toàn (SIS), hệ thống chữa cháy (F&G), và các hệ thống phụ trợ khác. Dữ liệu này được hiển thị trên cùng một giao diện, giúp người vận hành có thể giám sát toàn bộ nhà máy từ một trạm làm việc.
• Phối hợp hành động: Khi một sự cố xảy ra, ví dụ SIS phát hiện một áp suất bất thường, nó không chỉ thực hiện hành động tự động mà còn gửi thông tin chi tiết đến DCS. Dựa trên thông tin này, DCS có thể thực hiện các hành động điều khiển tiếp theo để đưa hệ thống về trạng thái an toàn một cách có kiểm soát.

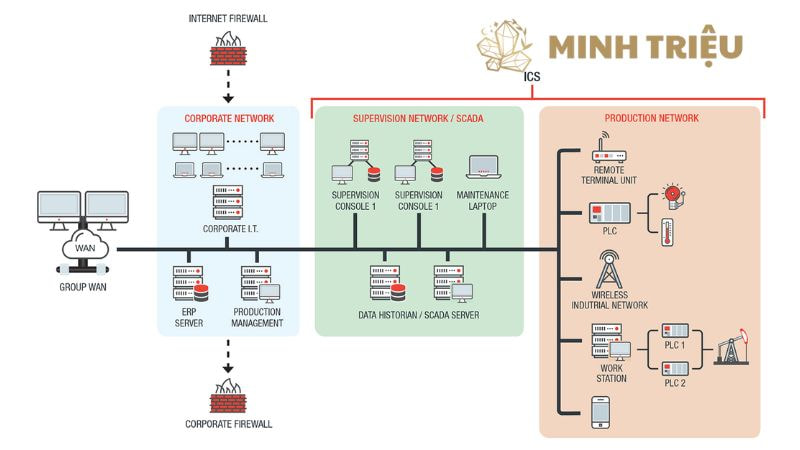

• Kết nối với cấp độ doanh nghiệp (ERP): Hệ thống điều khiển tích hợp không chỉ giới hạn trong phạm vi nhà máy. Nó đóng vai trò là cầu nối giữa cấp độ sản xuất và cấp độ doanh nghiệp. Dữ liệu sản xuất từ DCS và AMS có thể được tự động chuyển lên các hệ thống ERP (Enterprise Resource Planning) để phân tích chi phí, quản lý chuỗi cung ứng và lập kế hoạch sản xuất.

5. Thách thức và giải pháp khi triển khai ICS

Việc triển khai một hệ thống điều khiển tích hợp là một dự án lớn, đòi hỏi sự đầu tư đáng kể về thời gian và chi phí. Các doanh nghiệp cần chuẩn bị kỹ lưỡng để vượt qua những thách thức sau:

• Thách thức kỹ thuật: Tích hợp các hệ thống từ nhiều nhà cung cấp khác nhau, sử dụng các giao thức truyền thông không tương thích là một thách thức lớn. Giải pháp là chọn một nhà cung cấp có nền tảng tích hợp mạnh mẽ, hỗ trợ nhiều giao thức công nghiệp phổ biến, hoặc làm việc với các chuyên gia có kinh nghiệm trong việc tích hợp hệ thống.
• Thách thức về an ninh mạng: Với việc kết nối nhiều hệ thống lại với nhau, bề mặt tấn công của nhà máy cũng mở rộng. Một lỗi bảo mật trên một hệ thống có thể ảnh hưởng đến toàn bộ mạng lưới. Giải pháp là áp dụng một chiến lược bảo mật nhiều lớp, bao gồm việc sử dụng tường lửa, VPN, mã hóa dữ liệu, và đào tạo nhân viên về an toàn thông tin.
• Chi phí ban đầu: Mặc dù về lâu dài, ICS giúp tiết kiệm chi phí vận hành, nhưng chi phí đầu tư ban đầu có thể rất lớn. Doanh nghiệp cần phải lập kế hoạch ngân sách cẩn thận và tính toán tổng chi phí sở hữu (Total Cost of Ownership – TCO) trong vòng 5-10 năm để thấy được lợi ích lâu dài.

6. Kết luận

Hệ thống điều khiển tích hợp không chỉ là một giải pháp tự động hóa mà còn là một triết lý về cách thức vận hành nhà máy trong tương lai. Nó tạo ra một môi trường sản xuất thông minh, nơi mọi thiết bị, hệ thống và con người đều được kết nối và phối hợp chặt chẽ. Với những lợi ích vượt trội về hiệu suất, an toàn và khả năng ra quyết định, ICS chính là khoản đầu tư chiến lược giúp các doanh nghiệp duy trì lợi thế cạnh tranh và tiến vào kỷ nguyên công nghiệp 4.0 một cách mạnh mẽ.
