Cấu hình Cảm biến và Thiết bị Chấp hành trong DCS: Nền Tảng của Điều khiển Chính xác

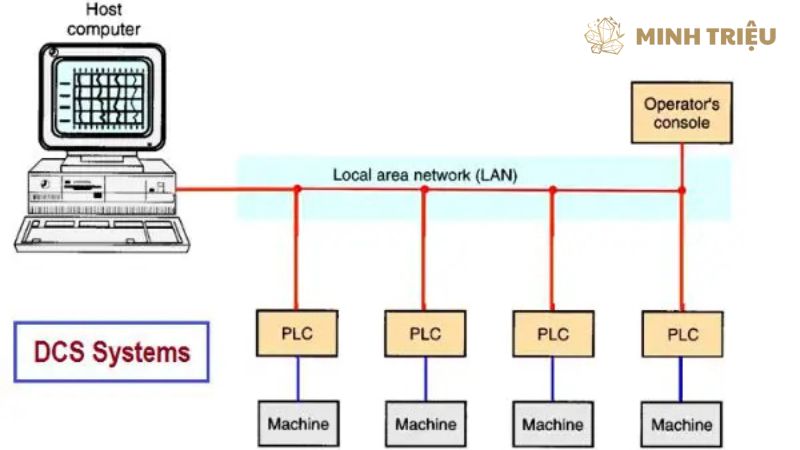

Trong một nhà máy sản xuất tự động, cảm biến và thiết bị chấp hành (actuators) đóng vai trò là “mắt và tay” của hệ thống điều khiển. Hệ thống điều khiển phân tán (DCS) hoạt động như “bộ não” trung tâm, xử lý thông tin từ cảm biến và gửi lệnh tới thiết bị chấp hành. Do đó, việc cấu hình cảm biến và thiết bị chấp hành trong DCS không chỉ là một thao tác kỹ thuật đơn thuần mà còn là yếu tố quyết định độ chính xác, an toàn và hiệu suất của toàn bộ quá trình sản xuất. Bài viết này sẽ đi sâu vào việc phân tích các thành phần cốt lõi cần cấu hình, trình bày một quy trình cấu hình chi tiết, và làm rõ các tham số quan trọng cũng như các thách thức thường gặp, cung cấp một cái nhìn toàn diện.

1. Các Thành phần Cốt lõi cần Cấu hình

Quá trình cấu hình trong DCS xoay quanh ba thành phần cốt lõi: cảm biến, thiết bị chấp hành, và các module I/O của DCS.

1.1. Cảm biến (Sensors)

Cảm biến thu thập các thông số vật lý từ môi trường và chuyển đổi chúng thành tín hiệu điện để DCS có thể đọc và xử lý. Các loại cảm biến phổ biến bao gồm cảm biến nhiệt độ (thermocouple, RTD), cảm biến áp suất, cảm biến lưu lượng và cảm biến mức chất lỏng. Mỗi cảm biến cung cấp một dạng tín hiệu khác nhau, có thể là tín hiệu analog tiêu chuẩn (ví dụ: 4-20mA hoặc 0-10V) hoặc tín hiệu số thông qua các giao thức Fieldbus hoặc HART. Dữ liệu từ cảm biến là đầu vào quan trọng, ảnh hưởng trực tiếp đến các quyết định điều khiển của DCS.

1.2. Thiết bị chấp hành (Actuators)

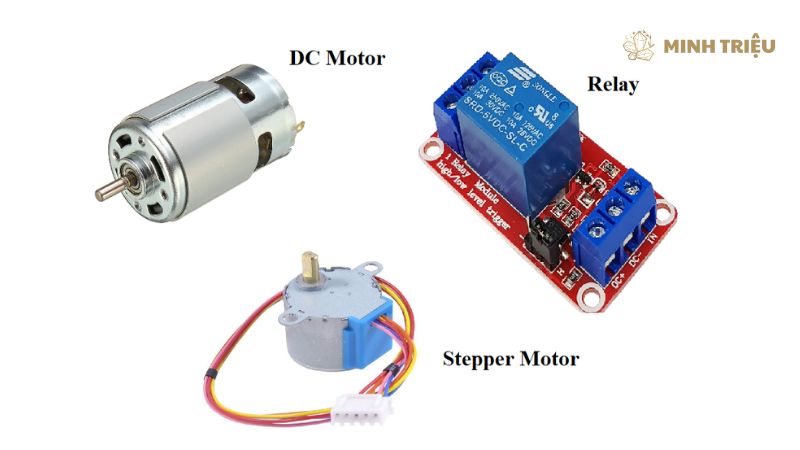

Thiết bị chấp hành nhận lệnh từ DCS và thực hiện các hành động vật lý để điều khiển quy trình. Chúng là đầu ra của hệ thống điều khiển, biến tín hiệu điện từ DCS thành một hành động cơ học. Các ví dụ điển hình bao gồm van điều khiển (đóng/mở, điều chỉnh lưu lượng), động cơ điện (bật/tắt, điều chỉnh tốc độ) và bộ truyền động. Việc cấu hình chính xác thiết bị chấp hành là rất quan trọng để đảm bảo chúng phản ứng đúng với các lệnh điều khiển, giúp duy trì sự ổn định của quy trình.

1.3. Module I/O của DCS

Các module I/O (Input/Output) là cầu nối vật lý giữa các thiết bị trường và bộ điều khiển trung tâm của DCS.

• Module AI (Analog Input): Chuyển đổi tín hiệu analog từ cảm biến thành dữ liệu số.
• Module AO (Analog Output): Chuyển đổi dữ liệu số từ bộ điều khiển thành tín hiệu analog để gửi tới các thiết bị chấp hành.
• Module DI (Digital Input): Nhận tín hiệu trạng thái (bật/tắt) từ các công tắc, nút bấm.
• Module DO (Digital Output): Gửi tín hiệu điều khiển (bật/tắt) tới các rơ le, đèn báo.

2. Quy trình Cấu hình Cảm biến và Thiết bị Chấp hành

Một quy trình cấu hình chuẩn mực bao gồm các bước từ việc chuẩn bị thông tin, thực hiện cấu hình trên phần mềm, cho đến kiểm tra và hiệu chuẩn.

2.1. Giai đoạn Chuẩn bị và Thu thập Thông tin

Bước đầu tiên của quá trình cấu hình là thu thập và xác minh các thông tin kỹ thuật của từng thiết bị. Kỹ sư cần kiểm tra tài liệu thiết bị (datasheet) để xác định các thông số quan trọng như dải đo (range), loại tín hiệu (ví dụ: 4-20mA), và các đặc tính giao tiếp khác. Sau đó, một danh sách I/O (I/O List) chi tiết sẽ được lập ra. Danh sách này đóng vai trò như một bản đồ, chỉ rõ từng thiết bị, loại tín hiệu, và địa chỉ cổng I/O tương ứng trên module DCS. Việc lập danh sách này một cách cẩn thận sẽ giảm thiểu sai sót trong các bước tiếp theo.

2.2. Giai đoạn Cấu hình trên Phần mềm DCS

Đây là giai đoạn cốt lõi, nơi các thiết bị vật lý được “ánh xạ” vào hệ thống điều khiển số. Đầu tiên, người dùng sẽ tạo tag (Tag Creation) cho từng cảm biến và thiết bị chấp hành trong phần mềm DCS. Mỗi tag sẽ đại diện cho một biến số duy nhất (ví dụ: TAG_TEMP_101). Tiếp theo là bước ánh xạ I/O (I/O Mapping), nơi mỗi tag được liên kết với một địa chỉ I/O vật lý cụ thể trên module của DCS (ví dụ: Module A, Channel 5). Cuối cùng, các tham số quan trọng cần được cấu hình:

• Dải đo (Range): Cấu hình dải đo của cảm biến để DCS có thể chuyển đổi tín hiệu từ 4-20mA sang giá trị vật lý (ví dụ: 0-100 độ C).
• Đơn vị đo (Engineering Unit): Thiết lập đơn vị hiển thị phù hợp (ví dụ: °C, Bar, m³/h) để người vận hành dễ dàng theo dõi.
• Các tham số an toàn (Fail-safe Parameters): Cấu hình trạng thái an toàn cho thiết bị chấp hành khi có sự cố. Ví dụ, van đóng hoàn toàn khi mất tín hiệu điều khiển để ngăn chặn rò rỉ.

3. Giai đoạn Kiểm tra và Hiệu chuẩn

Sau khi cấu hình phần mềm, việc kiểm tra và hiệu chuẩn là cần thiết để đảm bảo hệ thống hoạt động chính xác và đáng tin cậy. Đầu tiên, một bài kiểm tra kết nối cơ bản được thực hiện để xác minh rằng tín hiệu từ cảm biến được truyền về DCS một cách chính xác. Điều này thường được thực hiện bằng cách so sánh giá trị đọc trên màn hình HMI với giá trị thực tế tại hiện trường.

Tiếp theo, các kỹ sư tiến hành hiệu chuẩn (calibration) thiết bị. Quá trình này điều chỉnh các thông số của cảm biến để giá trị đọc trên DCS khớp hoàn hảo với giá trị thực tế. Ví dụ, đối với cảm biến áp suất, người ta sẽ sử dụng một thiết bị tạo áp suất chuẩn để hiệu chỉnh lại cảm biến.

Cuối cùng, một bài kiểm tra chức năng toàn diện sẽ được thực hiện để đảm bảo thiết bị chấp hành hoạt động đúng theo logic điều khiển đã lập trình. Quá trình này mô phỏng các tình huống vận hành khác nhau, từ điều khiển bình thường đến các chế độ khẩn cấp, để xác minh rằng mọi thứ đều diễn ra như mong đợi.

4. Các Tham số Cấu hình Quan trọng và Thách thức Thường gặp

4.1. Các tham số cấu hình

Việc cấu hình thiết bị trong DCS bao gồm nhiều tham số quan trọng, và quá trình này có thể gặp một số thách thức nhất định. Các tham số cấu hình quan trọng:

• Dải đo (Range): Đây là khoảng giá trị vật lý mà cảm biến có thể đo, ví dụ: 0-100 psi hoặc 0-250°C. Việc cấu hình dải đo chính xác cho phép DCS chuyển đổi tín hiệu 4-20mA thành giá trị thực một cách đúng đắn.
• Đơn vị đo (Engineering Unit): Thiết lập đơn vị hiển thị phù hợp (ví dụ: bar, °C, LPM) để người vận hành có thể dễ dàng hiểu và giám sát.
• Chế độ Fail-safe: Đây là một tham số an toàn cực kỳ quan trọng cho thiết bị chấp hành. Nó xác định trạng thái của thiết bị khi mất tín hiệu điều khiển (ví dụ: van đóng hoàn toàn, van mở hoàn toàn hoặc giữ nguyên trạng thái).

4.2. Các thách thức thường gặp

• Sai sót trong mapping: Lỗi phổ biến nhất là gán nhầm địa chỉ I/O của thiết bị trên phần mềm. Điều này có thể dẫn đến việc DCS đọc sai dữ liệu hoặc gửi lệnh nhầm thiết bị.
• Không tương thích giao thức: Các thiết bị từ các nhà sản xuất khác nhau có thể không tương thích hoàn toàn về phiên bản giao thức hoặc cách thức giao tiếp, gây khó khăn cho việc tích hợp hệ thống.
• Hiệu chuẩn không chính xác: Nếu quá trình hiệu chuẩn không được thực hiện cẩn thận, dữ liệu đọc từ cảm biến sẽ không chính xác, ảnh hưởng đến toàn bộ quá trình điều khiển.
• Vấn đề về tín hiệu: Nhiễu tín hiệu, lỗi đấu nối hoặc hỏng hóc dây cáp có thể gây ra tín hiệu không ổn định, dẫn đến các lỗi khó chẩn đoán.

5. Lợi ích của Cấu hình Chính xác

Cấu hình chính xác mang lại những lợi ích to lớn, từ việc tăng hiệu suất đến đảm bảo an toàn vận hành. Tăng độ chính xác của hệ thống điều khiển: Một hệ thống được cấu hình đúng đắn sẽ có dữ liệu đầu vào chính xác, từ đó các thuật toán điều khiển có thể hoạt động hiệu quả hơn, giúp quá trình sản xuất ổn định và tối ưu hóa.

Đảm bảo an toàn vận hành: Bằng cách thiết lập các tham số fail-safe cho thiết bị chấp hành, hệ thống có thể tự động chuyển về trạng thái an toàn khi có sự cố, ngăn ngừa các tai nạn nghiêm trọng. Tối ưu hóa việc giám sát và chẩn đoán: Khi các thiết bị được cấu hình đúng, chúng có thể cung cấp đầy đủ thông tin về tình trạng hoạt động và các lỗi tiềm ẩn. Điều này giúp đội ngũ bảo trì dễ dàng phát hiện sớm các sự cố, giảm thời gian ngừng hoạt động và chi phí bảo trì.

6. Kết Luận

Việc cấu hình cảm biến và thiết bị chấp hành trong DCS là một bước không thể thiếu để xây dựng một hệ thống điều khiển mạnh mẽ, chính xác và an toàn. Quá trình này, mặc dù phức tạp, nhưng là nền tảng cốt lõi của mọi hệ thống tự động hóa hiệu quả. Bằng cách tuân thủ một quy trình cấu hình chuẩn mực, từ việc chuẩn bị thông tin kỹ lưỡng, thực hiện các bước trên phần mềm, cho đến kiểm tra và hiệu chuẩn cẩn thận, doanh nghiệp có thể tối đa hóa khả năng của hệ thống. Đầu tư vào việc đào tạo nhân sự và áp dụng các công cụ cấu hình tự động sẽ giúp quá trình này trở nên hiệu quả hơn, mang lại những lợi ích to lớn về năng suất và an toàn.
