Bộ điều khiển DCS: Chức năng và Loại hình – Trái tim của Hệ thống điều khiển phân tán

Bộ điều khiển DCS chức năng và loại hình là một thành phần cốt lõi của hệ thống điều khiển phân tán; nó thực hiện các lệnh điều khiển, xử lý dữ liệu từ các thiết bị trường và giao tiếp với các cấp độ cao hơn. Bộ điều khiển DCS đóng vai trò chìa khóa trong việc đảm bảo hiệu suất, độ tin cậy và an toàn cho toàn bộ quy trình sản xuất. Nó cho phép các hoạt động trong nhà máy diễn ra một cách tự động, chính xác và nhất quán, giảm thiểu sự can thiệp của con người và tối ưu hóa năng suất. Bài viết này sẽ phân tích các chức năng chính, các loại hình phổ biến của bộ điều khiển DCS, đồng thời đưa ra các yếu tố quan trọng cần cân nhắc khi lựa chọn.

1. Các Chức năng chính của Bộ điều khiển DCS

Bộ điều khiển DCS thực hiện nhiều chức năng quan trọng để đảm bảo vận hành hiệu quả của nhà máy.

1.1. Điều khiển Quy trình (Process Control)

Chức năng chính của bộ điều khiển DCS là hướng dẫn các thiết bị chấp hành thực hiện các thuật toán điều khiển phức tạp để duy trì các biến số quy trình ở giá trị mong muốn. Bộ điều khiển DCS thực thi các thuật toán điều khiển như PID (Proportional-Integral-Derivative), điều khiển logic và điều khiển tuần tự; nó điều chỉnh nhiệt độ, áp suất, lưu lượng và mức chất lỏng trong các lò phản ứng, tháp chưng cất và các thiết bị quan trọng khác. Khả năng xử lý các vòng điều khiển phức tạp một cách độc lập giúp DCS trở thành một giải pháp lý tưởng cho các ngành công nghiệp quy trình.

1.2. Thu thập và Xử lý Dữ liệu (Data Acquisition and Processing)

Bộ điều khiển DCS thu thập dữ liệu từ hàng nghìn điểm I/O (Input/Output) từ cảm biến và thiết bị trường; nó xử lý và biến đổi dữ liệu thô thành thông tin có giá trị. Các bộ điều khiển thực hiện việc thu thập tín hiệu từ cảm biến nhiệt độ, áp suất và lưu lượng; nó chuyển đổi các tín hiệu analog thành dữ liệu số có thể sử dụng được. Dữ liệu này sau đó được sử dụng để điều khiển quy trình, hiển thị trên HMI (Human-Machine Interface) và lưu trữ cho mục đích phân tích.

1.3. Giao tiếp Mạng và Tích hợp

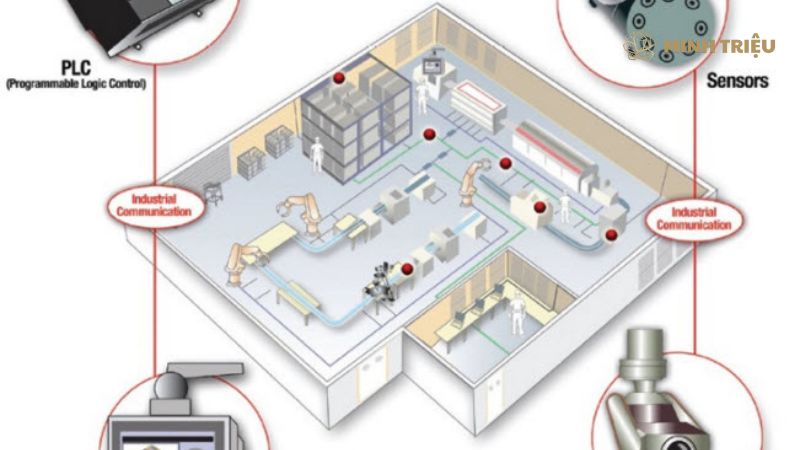

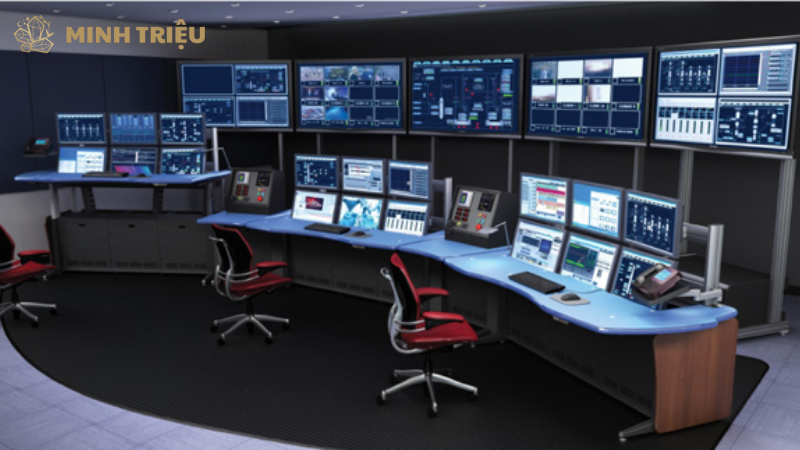

Bộ điều khiển DCS có chức năng đảm bảo truyền thông hai chiều tin cậy với các thiết bị khác trong hệ thống. Nó giao tiếp với các trạm vận hành, các máy chủ và các bộ điều khiển khác thông qua mạng truyền thông công nghiệp; nó sử dụng các giao thức như Foundation Fieldbus, Profibus, Profinet và Ethernet/IP. Khả năng tích hợp này cho phép bộ điều khiển phối hợp hoạt động với toàn bộ hệ thống DCS, từ cấp độ trường đến cấp độ quản lý sản xuất.

1.4. Tự chẩn đoán và Dự phòng (Self-diagnostics and Redundancy)

Bộ điều khiển DCS có khả năng tự động kiểm tra trạng thái hoạt động của các thành phần, phát hiện lỗi và kích hoạt hệ thống dự phòng để đảm bảo hoạt động liên tục. Chức năng tự chẩn đoán của nó liên tục giám sát trạng thái của bộ xử lý, bộ nhớ và các mô-đun I/O; nó cảnh báo người vận hành nếu phát hiện bất kỳ sự cố nào. Tính năng dự phòng (Redundancy) cho phép một bộ điều khiển dự phòng tự động tiếp quản vai trò của bộ điều khiển chính khi có lỗi xảy ra, ngăn ngừa thời gian dừng máy không mong muốn.

2. Các Loại hình Bộ điều khiển DCS phổ biến

Các bộ điều khiển DCS được phân loại dựa trên cấu trúc, vị trí và chức năng để phù hợp với các yêu cầu ứng dụng khác nhau.

2.1. Phân loại theo Cấu trúc và Vị trí

Bộ điều khiển Tập trung (Centralized Controller):

• Đặc điểm: Một bộ điều khiển mạnh mẽ xử lý tất cả các vòng điều khiển của một khu vực lớn. Bộ điều khiển tập trung có một CPU duy nhất thực hiện tất cả các tác vụ điều khiển; nó kết nối với các mô-đun I/O phân tán.
• Ưu điểm: Cấu trúc mạng của nó đơn giản hóa việc thiết kế và quản lý.
• Nhược điểm: Nhược điểm lớn nhất của nó là “điểm lỗi duy nhất” (single point of failure); khi bộ điều khiển chính gặp lỗi, toàn bộ khu vực sản xuất sẽ bị ảnh hưởng.

Bộ điều khiển Phân tán (Distributed Controller):

• Đặc điểm: Các bộ điều khiển nhỏ hơn được phân bố khắp nhà máy; mỗi bộ xử lý một số lượng giới hạn các vòng điều khiển. Các bộ điều khiển này hoạt động độc lập với nhau, nhưng vẫn được kết nối trong một mạng chung.
• Ưu điểm: Phân tán các rủi ro; khi một bộ điều khiển gặp lỗi, chỉ một phần nhỏ của quy trình bị ảnh hưởng. Điều này tăng tính sẵn sàng và độ tin cậy của hệ thống; nó cũng giúp việc bảo trì dễ dàng hơn.
• Nhược điểm: Cấu trúc mạng của nó phức tạp hơn, đòi hỏi sự phối hợp và cấu hình cẩn thận.

2.2. Phân loại theo Chức năng và Ứng dụng

Bộ điều khiển Quy trình (Process Controller):

• Chức năng: Chuyên xử lý các quy trình liên tục, nơi các biến số như nhiệt độ, áp suất phải được duy trì liên tục ở một giá trị ổn định. Các bộ điều khiển này được thiết kế để xử lý các thuật toán điều khiển phức tạp và tích hợp với các cảm biến và van điều khiển.
• Ứng dụng: Thường được sử dụng trong các ngành công nghiệp như hóa dầu, năng lượng và giấy.

Bộ điều khiển Logic (Logic Controller):

• Chức năng: Xử lý các tác vụ logic tuần tự và an toàn, như việc khởi động và dừng các thiết bị theo một trình tự nhất định. Các bộ điều khiển này thường được kết hợp với các bộ điều khiển quy trình để cung cấp một giải pháp điều khiển toàn diện.
• Ví dụ: Quản lý các chuỗi hoạt động trong các hệ thống xử lý vật liệu hay các quy trình sản xuất mẻ (batch processing).

3. Lựa chọn Bộ điều khiển DCS phù hợp: Các Yếu tố cần cân nhắc

Việc lựa chọn bộ điều khiển DCS phù hợp là một quyết định chiến lược, ảnh hưởng đến hiệu quả và an toàn của toàn bộ nhà máy. Các kỹ sư cần cân nhắc một số yếu tố quan trọng sau:

3.1. Quy mô và Độ phức tạp của Quy trình

• Quy mô của quy trình sản xuất ảnh hưởng trực tiếp đến số lượng điểm I/O và số lượng vòng điều khiển. Một quy trình có quy mô lớn với hàng nghìn điểm I/O sẽ yêu cầu một hệ thống DCS phân tán với nhiều bộ điều khiển, trong khi một quy trình nhỏ hơn có thể chỉ cần một bộ điều khiển tập trung.
• Độ phức tạp của quy trình cũng quyết định loại bộ điều khiển cần thiết; một quy trình đòi hỏi điều khiển tuần tự và điều khiển logic phức tạp sẽ cần một bộ điều khiển có khả năng xử lý cả hai loại chức năng.

3.2. Yêu cầu về Độ tin cậy và An toàn

• Các ngành công nghiệp quy trình như năng lượng, hóa dầu, nơi thời gian dừng máy có thể gây ra thiệt hại kinh tế lớn và rủi ro an toàn, đòi hỏi các bộ điều khiển có tính năng dự phòng cao. Việc đánh giá các tùy chọn dự phòng cho CPU, nguồn điện và mô-đun I/O là rất cần thiết.
• Các bộ điều khiển được sử dụng trong các hệ thống an toàn (Safety Instrumented Systems – SIS) phải tuân thủ các tiêu chuẩn an toàn nghiêm ngặt như IEC 61508 để đảm bảo an toàn cho con người và tài sản.

3.3. Khả năng Mở rộng và Tích hợp

• Một bộ điều khiển tốt phải có khả năng mở rộng để đáp ứng nhu cầu sản xuất trong tương lai. Điều này có nghĩa là có thể dễ dàng thêm các mô-đun I/O, các bộ điều khiển mới hoặc tích hợp với các hệ thống khác như ERP (Enterprise Resource Planning) và MES (Manufacturing Execution System).
• Khả năng tương thích với các giao thức truyền thông phổ biến cũng là một yếu tố quan trọng, cho phép bộ điều khiển kết nối với các thiết bị từ nhiều nhà cung cấp khác nhau.

4. Sự khác biệt chi tiết giữa DCS và PLC trong điều khiển quy trình

Sự khác biệt giữa DCS và PLC không chỉ dừng lại ở ứng dụng; nó còn thể hiện rõ trong kiến trúc, khả năng xử lý và triết lý thiết kế.

• Kiến trúc: Kiến trúc của DCS, vốn là phân tán, cho phép các bộ điều khiển hoạt động độc lập, mỗi bộ xử lý một phần của quy trình, từ đó giảm thiểu rủi ro của một điểm lỗi duy nhất. Ngược lại, các hệ thống PLC thường có kiến trúc tập trung, với một hoặc một vài PLC xử lý toàn bộ các tác vụ điều khiển cho một khu vực. Điều này làm cho PLC dễ cấu hình hơn cho các ứng dụng nhỏ, nhưng lại kém linh hoạt và kém tin cậy hơn cho các quy trình lớn, phức tạp.
• Ngôn ngữ lập trình: Mặc dù cả DCS và PLC đều sử dụng các ngôn ngữ lập trình theo chuẩn IEC 61131-3, nhưng cách tiếp cận lại khác nhau. PLC thường tập trung vào ngôn ngữ Ladder Logic và Structured Text, tối ưu cho các tác vụ logic và tuần tự. Ngược lại, DCS thường sử dụng các công cụ lập trình đồ họa (function block diagrams – FBD) trực quan hơn, được thiết kế để dễ dàng mô phỏng và quản lý các vòng điều khiển phức tạp, đặc biệt là các vòng PID.
• Khả năng kết nối và tích hợp: Hệ thống DCS được xây dựng trên một nền tảng truyền thông mạnh mẽ, cho phép tích hợp liền mạch giữa các bộ điều khiển, các trạm vận hành và các hệ thống quản lý cấp cao. PLC, mặc dù có thể kết nối với mạng, nhưng khả năng tích hợp của nó thường bị giới hạn hơn so với DCS, đặc biệt là trong việc trao đổi dữ liệu với các hệ thống cấp doanh nghiệp như MES và ERP.

5. Ứng dụng thực tế của Bộ điều khiển DCS

Để làm rõ hơn vai trò của bộ điều khiển DCS, hãy xem xét một số ví dụ thực tế trong các ngành công nghiệp.

5.1. Trong ngành Hóa dầu

Trong một nhà máy lọc dầu, các bộ điều khiển DCS được sử dụng để điều khiển các tháp chưng cất, lò phản ứng và hệ thống ống dẫn. Một bộ điều khiển sẽ xử lý việc điều chỉnh nhiệt độ và áp suất trong tháp chưng cất, sử dụng các thuật toán PID để đảm bảo sản phẩm dầu có chất lượng nhất quán. Các bộ điều khiển khác sẽ giám sát và điều chỉnh lưu lượng của các dòng chất lỏng, ngăn ngừa sự cố tràn và tối ưu hóa hiệu suất.

5.2. Trong ngành Năng lượng

Trong một nhà máy nhiệt điện, bộ điều khiển DCS giám sát và điều khiển lò hơi, tuabin và máy phát điện. Nó điều chỉnh nhiệt độ và áp suất hơi nước để đảm bảo hiệu suất tối đa. Đồng thời, nó cũng xử lý các tác vụ an toàn, như tự động ngắt hệ thống khi có bất kỳ thông số nào vượt quá giới hạn an toàn, bảo vệ thiết bị và người vận hành.

6. Các xu hướng công nghệ mới tác động đến Bộ điều khiển DCS

Với sự phát triển của công nghiệp 4.0, bộ điều khiển DCS đang trải qua một sự thay đổi đáng kể, tích hợp các công nghệ mới để trở nên thông minh và hiệu quả hơn.

• Điện toán biên (Edge Computing): Xu hướng này cho phép xử lý dữ liệu ngay tại bộ điều khiển thay vì phải gửi về máy chủ trung tâm. Điều này giúp giảm độ trễ, tăng tốc độ phản hồi và cho phép ra quyết định nhanh hơn, đặc biệt quan trọng trong các ứng dụng thời gian thực.
• Tích hợp AI và Học máy: Các thuật toán trí tuệ nhân tạo (AI) và học máy có thể được tích hợp vào bộ điều khiển để dự đoán lỗi thiết bị dựa trên dữ liệu vận hành. Ví dụ, một bộ điều khiển có thể phân tích dữ liệu rung động của máy bơm và dự đoán khi nào cần bảo trì, từ đó giúp giảm chi phí và thời gian dừng máy không mong muốn.
• Bảo mật mạng (Cybersecurity): Với việc các hệ thống DCS ngày càng kết nối với mạng IT và internet, các vấn đề về an ninh mạng trở nên quan trọng hơn bao giờ hết. Các bộ điều khiển DCS hiện đại được tích hợp các tính năng bảo mật tiên tiến như mã hóa dữ liệu, xác thực đa yếu tố và tường lửa tích hợp để bảo vệ hệ thống khỏi các cuộc tấn công.
• Công nghệ không dây (Wireless Technology): Việc sử dụng các công nghệ không dây công nghiệp như WirelessHART và ISA100.11a cho phép triển khai các cảm biến và thiết bị trường ở những khu vực khó tiếp cận bằng cáp, giúp giảm chi phí lắp đặt và tăng tính linh hoạt.

7. Kết luận

Bộ điều khiển DCS chức năng và loại hình là trái tim của bất kỳ hệ thống điều khiển phân tán nào, thực hiện các chức năng điều khiển quy trình, thu thập dữ liệu và giao tiếp mạng. Sự đa dạng về loại hình, từ bộ điều khiển tập trung đến phân tán, cho phép các doanh nghiệp lựa chọn giải pháp phù hợp nhất với nhu cầu cụ thể của mình. Trong tương lai, các bộ điều khiển DCS sẽ tiếp tục phát triển với sự tích hợp của các công nghệ mới như IIoT, AI và điện toán biên, tạo ra một mạng lưới thông minh và linh hoạt hơn. Sự kết hợp giữa các chức năng cốt lõi và các công nghệ tiên tiến này sẽ giúp các nhà máy đạt được hiệu suất và độ an toàn cao hơn.
