SCADA (Supervisory Control and Data Acquisition) trong Tự động hóa sản xuất công nghiệp: Nâng Tầm Kiểm Soát và Hiệu Quả

Trong bối cảnh Cách mạng Công nghiệp 4.0 và quá trình chuyển đổi số đang diễn ra mạnh mẽ, tự động hóa trong sản xuất công nghiệp đã trở thành xương sống cho sự phát triển của mọi doanh nghiệp, đặc biệt là trong việc tối ưu hóa quy trình và nâng cao năng lực cạnh tranh. Nhu cầu kiểm soát và giám sát hiệu quả các quy trình sản xuất phức tạp, từ những nhà máy hóa chất khổng lồ đến các dây chuyền lắp ráp ô tô tinh vi, đòi hỏi một giải pháp công nghệ có khả năng thu thập dữ liệu thời gian thực, điều khiển từ xa và cung cấp cái nhìn toàn diện về hoạt động vận hành.

Chính trong bối cảnh đó, SCADA (Supervisory Control and Data Acquisition) nổi lên như một hệ thống cốt lõi và không thể thiếu, đóng vai trò trung tâm trong việc thu thập thông tin, giám sát, và điều khiển các thiết bị công nghiệp một cách hiệu quả.

Minh Triệu sẽ cung cấp một cái nhìn tổng quan về định nghĩa và các chức năng cốt lõi của SCADA, đi sâu vào cấu trúc và các thành phần chính của nó, phân tích vai trò và lợi ích mà SCADA mang lại cho tự động hóa sản xuất, đồng thời khám phá các ứng dụng đa dạng của hệ thống này trong nhiều ngành công nghiệp. Cuối cùng, chúng ta sẽ nhìn nhận tương lai của SCADA và vai trò quan trọng của nó trong việc hình thành các nhà máy thông minh của Cách mạng Công nghiệp 4.0.

1. SCADA (Supervisory Control and Data Acquisition) là gì?

SCADA là một hệ thống điều khiển công nghiệp dựa trên máy tính, được thiết kế đặc biệt để giám sát, thu thập dữ liệu và điều khiển các quy trình công nghiệp từ các địa điểm từ xa hoặc một trung tâm điều hành tập trung. Hệ thống này cho phép người vận hành có cái nhìn toàn diện về hoạt động sản xuất, từ đó đưa ra các quyết định kịp thời và hiệu quả. Điều quan trọng cần lưu ý là SCADA không phải là hệ thống điều khiển theo thời gian thực tuyệt đối ở cấp độ thấp nhất (như PLC điều khiển trực tiếp một motor trong mili giây), mà là một hệ thống giám sát và điều khiển cấp cao, tập trung vào việc quản lý và tối ưu hóa toàn bộ quy trình.

Các chức năng cốt lõi của hệ thống SCADA bao gồm:

• Giám sát (Supervisory): Hệ thống SCADA liên tục thu thập dữ liệu từ các thiết bị trường như cảm biến, van, bơm, máy móc và các thiết bị điều khiển cục bộ (ví dụ: PLC, RTU). Dữ liệu này sau đó được hiển thị trực quan trên giao diện người máy (HMI) dưới dạng sơ đồ, biểu đồ, bảng số, giúp người vận hành dễ dàng theo dõi trạng thái hoạt động của toàn bộ quy trình.
• Điều khiển (Control): SCADA cung cấp khả năng cho người vận hành gửi lệnh điều khiển đến các thiết bị trường. Ví dụ, người vận hành có thể từ xa bật/tắt động cơ, điều chỉnh tốc độ băng tải, mở/đóng van, hoặc thay đổi các thông số quy trình, thực hiện điều chỉnh tức thì để đáp ứng yêu cầu sản xuất hoặc khắc phục sự cố.
• Thu thập dữ liệu (Data Acquisition): Một trong những chức năng mạnh mẽ nhất của SCADA là khả năng thu thập, ghi lại và lưu trữ một lượng lớn dữ liệu lịch sử từ quy trình. Dữ liệu này bao gồm các thông số vận hành (nhiệt độ, áp suất, lưu lượng, tốc độ), trạng thái thiết bị, thông tin lỗi, và nhiều hơn nữa. Dữ liệu lịch sử là nguồn tài nguyên quý giá để phân tích xu hướng, tối ưu hóa quy trình và lập báo cáo.
• Cảnh báo (Alarming): Hệ thống SCADA được cấu hình để phát hiện các tình trạng bất thường hoặc lỗi trong hệ thống, chẳng hạn như vượt ngưỡng nhiệt độ, áp suất ngoài giới hạn, hoặc thiết bị ngừng hoạt động. Khi một sự kiện cảnh báo xảy ra, SCADA sẽ tự động thông báo cho người vận hành thông qua các hình thức như âm thanh, đèn nhấp nháy trên HMI, tin nhắn SMS, hoặc email, giúp phản ứng nhanh chóng và ngăn ngừa sự cố lớn hơn.
• Lập báo cáo (Reporting): Dựa trên dữ liệu đã thu thập, SCADA có khả năng tạo ra các báo cáo chi tiết về sản xuất, báo cáo hiệu suất thiết bị (OEE), báo cáo tiêu thụ năng lượng, báo cáo chất lượng sản phẩm, và nhiều loại báo cáo tùy chỉnh khác. Những báo cáo này cung cấp thông tin quan trọng cho việc đánh giá hiệu quả hoạt động, xác định các điểm cần cải thiện và hỗ trợ các quyết định quản lý.

2. Cấu trúc và các thành phần chính của hệ thống SCADA

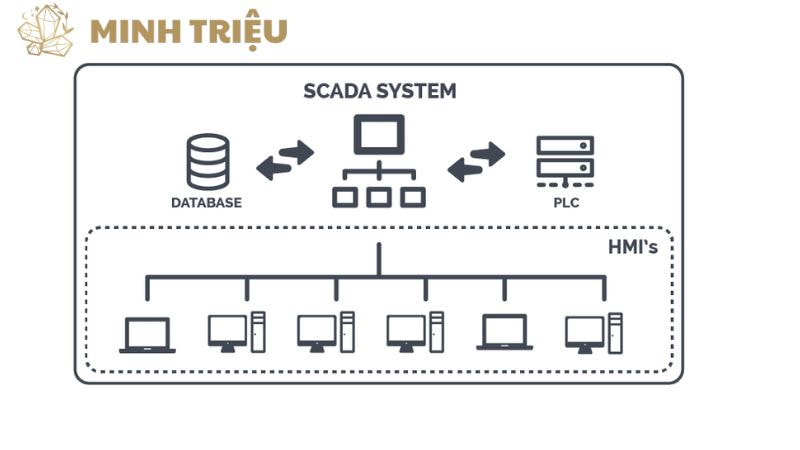

Một hệ thống SCADA hoạt động hiệu quả được xây dựng dựa trên sự kết nối và tương tác chặt chẽ giữa các thành phần chính, tạo nên một kiến trúc phân cấp từ cấp độ trường đến cấp độ giám sát trung tâm.

Đầu tiên, ở cấp độ trường, chúng ta có Đơn vị đầu cuối từ xa (RTU – Remote Terminal Unit) hoặc Bộ điều khiển logic khả trình (PLC – Programmable Logic Controller). Chúng đóng vai trò là “bộ não” cục bộ tại hiện trường. RTU là các thiết bị vi xử lý chuyên dụng, được thiết kế để hoạt động ổn định trong môi trường công nghiệp khắc nghiệt. Chúng thu thập dữ liệu từ các cảm biến (ví dụ: cảm biến nhiệt độ, áp suất, lưu lượng) và tín hiệu từ các thiết bị chấp hành (actuator) tại địa điểm từ xa, sau đó chuyển đổi chúng thành dạng số để truyền về trung tâm.

RTU thường được sử dụng trong các ứng dụng phân tán, ví dụ như đường ống dẫn dầu khí, hệ thống phân phối nước, nơi truyền thông không dây là phổ biến. Ngược lại, PLC là bộ điều khiển lập trình được sử dụng rộng rãi trong nhà máy tập trung, có tốc độ xử lý nhanh hơn và khả năng điều khiển logic phức tạp. PLC thu thập tín hiệu từ các cảm biến và điều khiển trực tiếp các thiết bị tại hiện trường như động cơ, van, băng tải theo một chương trình được lập trình sẵn. Cả RTU và PLC đều có khả năng thực hiện các tác vụ điều khiển tự động cục bộ, giảm tải cho hệ thống trung tâm.

Thứ hai, Hệ thống truyền thông là cầu nối vital giữa các thiết bị trường và trung tâm điều khiển. Nó bao gồm mạng truyền thông vật lý như cáp quang (cho tốc độ cao và khoảng cách xa), Ethernet (phổ biến trong mạng LAN công nghiệp), hoặc các công nghệ không dây như radio, cellular (cho các ứng dụng từ xa, di động). Để đảm bảo việc truyền dữ liệu ổn định và an toàn, các giao thức truyền thông công nghiệp chuyên biệt được sử dụng, ví dụ như Modbus (đơn giản, phổ biến), Profibus (tốc độ cao, mạnh mẽ), OPC UA (hiện đại, tương thích rộng), DNP3 (cho ngành điện), hoặc IEC 61850 (cho hệ thống điện lực). Hệ thống truyền thông phải đảm bảo tính toàn vẹn của dữ liệu và khả năng chống nhiễu trong môi trường công nghiệp.

Thứ ba, Máy chủ trung tâm (Master Terminal Unit – MTU / SCADA Server) là trái tim của hệ thống SCADA. Nó có chức năng xử lý tất cả dữ liệu nhận được từ RTU/PLC, lưu trữ vào cơ sở dữ liệu, quản lý hệ thống cảnh báo, và lên lịch tạo báo cáo. MTU cũng là nơi thực hiện các thuật toán điều khiển tổng thể, quản lý quyền truy cập của người dùng và đảm bảo hoạt động liên tục của toàn bộ hệ thống. Đây là trung tâm điều khiển và quản lý toàn diện.

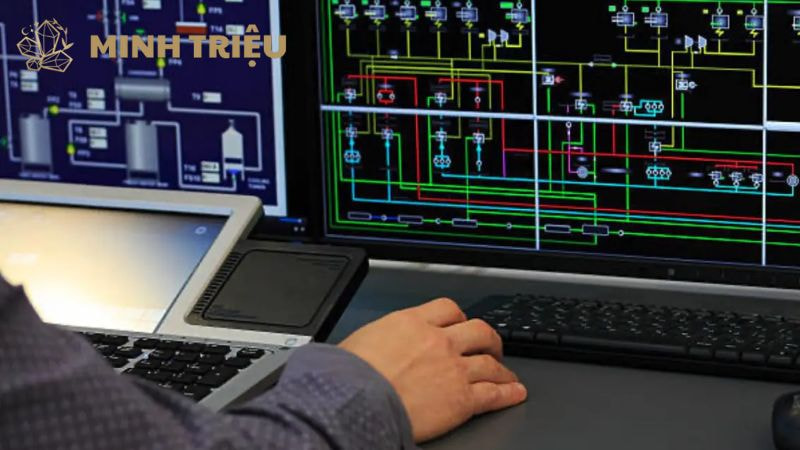

Thứ tư, Giao diện người máy (HMI – Human Machine Interface) là cửa sổ tương tác giữa người vận hành và hệ thống SCADA. HMI hiển thị trực quan tất cả dữ liệu quy trình dưới dạng đồ họa, biểu đồ, sơ đồ quy trình động, và bảng số. Thiết kế HMI trực quan là rất quan trọng, giúp người vận hành dễ dàng nắm bắt tình hình, nhận diện sự cố, và gửi lệnh điều khiển một cách hiệu quả. HMI thường được cài đặt trên máy tính tại phòng điều khiển hoặc các thiết bị di động.

Cuối cùng, Cơ sở dữ liệu lịch sử (Historian) là kho lưu trữ khổng lồ cho tất cả dữ liệu quy trình được thu thập theo thời gian thực và dữ liệu lịch sử. Historian lưu trữ dữ liệu một cách có tổ chức, cho phép truy xuất nhanh chóng để phân tích xu hướng hoạt động, đánh giá hiệu suất, và hỗ trợ các hoạt động tối ưu hóa quy trình dài hạn.

Bảng 1: Các Thành phần Chính của Hệ thống SCADA và Chức năng

Thành phần	Chức năng chính	Ví dụ
RTU/PLC	Thu thập dữ liệu từ cảm biến, điều khiển thiết bị tại hiện trường.	PLC Siemens S7, RTU GE D20
Hệ thống truyền thông	Đảm bảo truyền dữ liệu giữa các thành phần.	Mạng Ethernet, cáp quang, giao thức Modbus
SCADA Server (MTU)	Xử lý dữ liệu, lưu trữ CSDL, quản lý cảnh báo.	Máy chủ vật lý/ảo chạy phần mềm SCADA
HMI	Hiển thị trực quan, cho phép người vận hành tương tác.	Màn hình SCADA với sơ đồ quy trình, biểu đồ.
Historian	Lưu trữ dữ liệu lịch sử để phân tích.	Cơ sở dữ liệu SQL Server, Oracle Historian.

3. Vai trò và lợi ích của SCADA trong tự động hóa sản xuất công nghiệp

SCADA đóng vai trò trung tâm và mang lại nhiều lợi ích to lớn trong tự động hóa sản xuất công nghiệp, giúp doanh nghiệp nâng cao hiệu quả hoạt động và tăng cường khả năng cạnh tranh.

Đầu tiên, SCADA cung cấp khả năng giám sát và điều khiển tập trung, cho phép người vận hành có cái nhìn toàn diện và kiểm soát mọi khía cạnh của quy trình sản xuất từ một trung tâm duy nhất. Điều này giúp phản ứng nhanh chóng với các sự cố bất ngờ, giảm thiểu đáng kể thời gian ngừng máy (downtime), từ đó giảm thiểu thiệt hại và duy trì hoạt động liên tục.

Thứ hai, hệ thống SCADA là công cụ mạnh mẽ trong việc thu thập và phân tích dữ liệu thời gian thực. Nó cung cấp cái nhìn sâu sắc, kịp thời về hiệu suất hoạt động của máy móc và toàn bộ quy trình sản xuất. Dữ liệu này, khi được phân tích, hỗ trợ việc ra quyết định dựa trên dữ liệu (data-driven decisions) để tối ưu hóa hiệu quả sản xuất, cải thiện chất lượng sản phẩm và giảm lãng phí.

Thứ ba, việc triển khai SCADA giúp nâng cao hiệu quả và năng suất tổng thể. SCADA tự động hóa các tác vụ lặp đi lặp lại, giảm thiểu đáng kể lỗi do con người (human error), vốn là nguyên nhân phổ biến gây ra sự cố và lãng phí. Hệ thống cũng giúp tối ưu hóa việc sử dụng tài nguyên như năng lượng và nguyên vật liệu, đồng thời tăng tốc độ sản xuất, dẫn đến giảm chi phí vận hành đáng kể và tăng lợi nhuận.

Thứ tư, SCADA đóng vai trò quan trọng trong việc cải thiện an toàn và độ tin cậy của hệ thống sản xuất. Hệ thống cảnh báo sớm của SCADA giúp người vận hành nhận biết và ngăn ngừa các tình huống nguy hiểm tiềm ẩn, bảo vệ cả thiết bị và nhân sự khỏi tai nạn. Giám sát liên tục cũng cho phép phát hiện và khắc phục các sự cố nhỏ trước khi chúng leo thang thành vấn đề nghiêm trọng, đảm bảo hoạt động ổn định và tin cậy của nhà máy.

Cuối cùng, SCADA có khả năng dễ dàng mở rộng và tích hợp với các hệ thống khác trong kiến trúc tự động hóa. Nó có thể kết nối liền mạch với các hệ thống quản lý sản xuất (MES – Manufacturing Execution System) và hệ thống hoạch định tài nguyên doanh nghiệp (ERP – Enterprise Resource Planning) để tạo ra một hệ sinh thái sản xuất thông minh và thống nhất. Tính linh hoạt này cũng cho phép doanh nghiệp dễ dàng mở rộng quy mô hệ thống SCADA khi nhu cầu sản xuất tăng lên hoặc khi có kế hoạch mở rộng nhà máy.

Danh sách Lợi ích Chính của Hệ thống SCADA:

• Giám sát toàn diện: Kiểm soát mọi hoạt động từ một điểm.
• Dữ liệu chính xác: Thu thập dữ liệu thời gian thực cho phân tích.
• Hiệu quả vận hành: Tối ưu hóa quy trình, giảm chi phí.
• An toàn được cải thiện: Cảnh báo sớm, ngăn ngừa sự cố.
• Khả năng mở rộng: Dễ dàng tích hợp với các hệ thống khác.

4. Ứng dụng của SCADA trong các ngành công nghiệp

SCADA đã chứng minh tính linh hoạt và hiệu quả của mình khi được ứng dụng rộng rãi trong nhiều ngành công nghiệp khác nhau, từ hạ tầng trọng yếu đến sản xuất hàng hóa.

1. Ngành năng lượng (điện, dầu khí, nước): SCADA đóng vai trò cốt lõi trong việc giám sát và điều khiển các hệ thống phân phối điện, nhà máy phát điện (thủy điện, nhiệt điện, điện gió), và đường ống dẫn dầu/khí có phạm vi rộng lớn. Nó cho phép các nhà điều hành theo dõi lưu lượng, áp suất, nhiệt độ, và trạng thái của thiết bị trên toàn mạng lưới, đồng thời điều khiển từ xa các van, máy bơm, máy nén khí. Trong ngành nước, SCADA được sử dụng để điều khiển trạm bơm nước, hệ thống xử lý nước thải, và giám sát chất lượng nước tại các điểm khác nhau.

2. Ngành sản xuất (ô tô, thực phẩm & đồ uống, dược phẩm): Trong các nhà máy sản xuất, SCADA giám sát toàn bộ dây chuyền lắp ráp tự động, hệ thống trộn, chiết rót, đóng gói. Ví dụ, trong ngành thực phẩm và đồ uống, SCADA kiểm soát nhiệt độ lò nung, áp suất trong đường ống dẫn sữa, tỷ lệ pha trộn nguyên liệu, và đảm bảo tuân thủ các tiêu chuẩn vệ sinh an toàn thực phẩm. Trong ngành dược phẩm, SCADA giám sát chặt chẽ các thông số môi trường phòng sạch, quy trình sản xuất thuốc để đảm bảo chất lượng và tuân thủ các quy định nghiêm ngặt.

3. Ngành giao thông vận tải: SCADA được sử dụng để giám sát và điều khiển hệ thống đèn tín hiệu giao thông trong các thành phố lớn, giúp tối ưu hóa lưu lượng xe cộ. Nó cũng quản lý hệ thống đường sắt, bao gồm tín hiệu, chuyển mạch, và nguồn điện. Ngoài ra, SCADA còn điều khiển các hệ thống hầm đường bộ, cầu cống, giám sát tình trạng hoạt động và đưa ra cảnh báo khi có sự cố.

4. Ngành hóa chất và vật liệu: Trong các nhà máy hóa chất, SCADA là hệ thống không thể thiếu để giám sát và điều khiển các lò phản ứng hóa học, hệ thống pha trộn phức tạp, các bể chứa hóa chất, và đường ống dẫn. Nó giúp kiểm soát chính xác các thông số như nhiệt độ, áp suất, nồng độ, lưu lượng để đảm bảo an toàn, tối ưu hóa hiệu suất phản ứng và ngăn ngừa các rủi ro liên quan đến hóa chất độc hại.

Bảng 3: Ứng dụng Tiêu biểu của SCADA theo Ngành Công nghiệp

Ngành Công nghiệp	Ứng dụng chính của SCADA
Năng lượng	Giám sát lưới điện, nhà máy phát điện, trạm biến áp, đường ống dầu/khí.
Sản xuất	Dây chuyền lắp ráp, hệ thống trộn/đóng gói, kiểm soát chất lượng, môi trường sản xuất.
Giao thông	Quản lý đèn tín hiệu, hệ thống đường sắt, hầm đường bộ.
Nước & Nước thải	Điều khiển trạm bơm, hệ thống lọc, giám sát chất lượng nước.
Hóa chất	Kiểm soát lò phản ứng, hệ thống pha trộn, bể chứa hóa chất, đảm bảo an toàn.

5. Tương lai của SCADA và vai trò trong Cách mạng Công nghiệp 4.0

Tương lai của SCADA gắn liền mật thiết với sự phát triển của Cách mạng Công nghiệp 4.0, định hình vai trò của nó như một nền tảng cốt lõi cho các nhà máy thông minh và hệ thống sản xuất kết nối.

Đầu tiên, chúng ta sẽ thấy sự tích hợp mạnh mẽ giữa SCADA với IoT (Internet of Things) và Cloud Computing. Các thiết bị IoT sẽ cung cấp một lượng dữ liệu khổng lồ từ mọi ngóc ngách của nhà máy, mở rộng phạm vi thu thập dữ liệu của SCADA vượt ra ngoài các cảm biến truyền thống. Việc lưu trữ và phân tích dữ liệu trên nền tảng đám mây sẽ tăng cường đáng kể khả năng truy cập, xử lý và chia sẻ thông tin, cho phép giám sát và điều khiển từ xa linh hoạt hơn bao giờ hết, không chỉ từ phòng điều khiển mà còn qua các thiết bị di động.

Thứ hai, phân tích dữ liệu lớn (Big Data Analytics) và Trí tuệ nhân tạo (AI) sẽ cách mạng hóa cách SCADA hoạt động. Thay vì chỉ hiển thị và lưu trữ dữ liệu, các thuật toán AI sẽ phân tích dữ liệu lịch sử và thời gian thực để dự đoán lỗi thiết bị trước khi chúng xảy ra (bảo trì dự đoán), tối ưu hóa quy trình sản xuất một cách tự động, và thậm chí đưa ra các quyết định điều khiển thông minh mà không cần sự can thiệp trực tiếp của con người. Điều này sẽ dẫn đến hiệu quả vận hành chưa từng có.

Thứ ba, tăng cường an ninh mạng (Cybersecurity) là một yếu tố cực kỳ quan trọng đối với tương lai của SCADA. Khi hệ thống SCADA ngày càng kết nối và mở rộng, chúng cũng trở nên dễ bị tấn công mạng hơn. Các giải pháp an ninh mạng tiên tiến sẽ được tích hợp chặt chẽ vào kiến trúc SCADA để bảo vệ dữ liệu nhạy cảm, ngăn chặn các cuộc tấn công có thể làm gián đoạn sản xuất hoặc gây ra thiệt hại nghiêm trọng. Đảm bảo tính toàn vẹn và bảo mật của dữ liệu và quy trình điều khiển sẽ là ưu tiên hàng đầu.

Cuối cùng, SCADA đóng vai trò trung tâm trong việc hình thành sản xuất thông minh (Smart Manufacturing). SCADA sẽ là nền tảng kết nối các hệ thống khác như Hệ thống quản lý sản xuất (MES) và Hệ thống hoạch định tài nguyên doanh nghiệp (ERP), tạo ra một mạng lưới thông tin liền mạch từ cấp độ nhà máy đến cấp độ quản lý kinh doanh. Sự tích hợp này thúc đẩy sự tự động hóa và tối ưu hóa toàn diện, từ lập kế hoạch sản xuất đến vận hành thực tế, biến nhà máy trở thành một “nhà máy thông minh” thực sự, có khả năng tự điều chỉnh và học hỏi để đạt hiệu quả cao nhất.

6. Kết luận

Tóm lại, SCADA (Supervisory Control and Data Acquisition) là một công nghệ không thể thiếu, giữ vai trò trung tâm trong bức tranh toàn cảnh của tự động hóa trong sản xuất công nghiệp. Nó không chỉ là một hệ thống giám sát và điều khiển mà còn là một công cụ mạnh mẽ để thu thập, phân tích dữ liệu, và tối ưu hóa toàn bộ quy trình sản xuất. Những lợi ích vượt trội mà SCADA mang lại, từ việc nâng cao hiệu quả và năng suất đến cải thiện an toàn và khả năng thích ứng, đã giúp các doanh nghiệp nâng cao đáng kể năng lực cạnh tranh trong thị trường hiện đại.

Với sự phát triển không ngừng của Internet of Things, Trí tuệ nhân tạo và Cloud Computing, SCADA sẽ tiếp tục tiến hóa, trở thành nền tảng không thể thiếu cho các nhà máy thông minh và mô hình sản xuất của tương lai. Việc đầu tư vào hệ thống SCADA hiện đại không chỉ là một khoản chi phí mà là một khoản đầu tư chiến lược, giúp doanh nghiệp đón đầu xu thế chuyển đổi số, tối ưu hóa vận hành, và xây dựng một nền tảng vững chắc cho sự phát triển bền vững. Hãy xem xét tích hợp và nâng cấp hệ thống SCADA để mở khóa toàn bộ tiềm năng của quy trình sản xuất và vươn tầm trong kỷ nguyên công nghiệp 4.0.
