Profibus/Profinet: Từ nền tảng Fieldbus đến tương lai Ethernet công nghiệp

Trong bối cảnh tự động hóa bùng nổ trong sản xuất công nghiệp, truyền thông hiệu quả giữa thiết bị và máy móc trở nên thiết yếu để đảm bảo vận hành liên tục và tối ưu. Bài viết này tập trung khám phá sự phát triển của hai giao thức truyền thông công nghiệp hàng đầu: Profibus/Profinet. Từ vai trò tiên phong của PROFIBUS đến những cải tiến vượt trội của PROFINET trên nền tảng Ethernet, bài viết sẽ phân tích điểm chung, khác biệt, lợi ích chiến lược, cùng các thách thức và xu hướng tương lai của hai giao thức này trong kỷ nguyên Công nghiệp 4.0 và IoT công nghiệp.

1. PROFIBUS: Kỷ nguyên vàng của Fieldbus trong tự động hóa

1.1. PROFIBUS là gì và tại sao nó trở thành tiêu chuẩn vàng?

PROFIBUS là một Fieldbus tiêu chuẩn mở; Nó được phát triển vào cuối những năm 1980 tại Đức và đã trở thành một trong những giao thức truyền thông công nghiệp phổ biến nhất trên thế giới.

PROFIBUS chiếm ưu thế trong các ứng dụng tự động hóa trong nhiều thập kỷ do khả năng truyền tải dữ liệu nhanh chóng, độ tin cậy cao, và khả năng hoạt động ổn định trong các môi trường khắc nghiệt của nhà máy. Sự thành công của nó đến từ việc cung cấp một giải pháp hiệu quả cho việc kết nối các thiết bị cấp trường với bộ điều khiển, thay thế hệ thống đi dây phức tạp và tốn kém.

1.2. Các biến thể chính và ứng dụng đặc trưng

PROFIBUS được chia thành nhiều biến thể; Các biến thể này được tối ưu hóa cho các loại hình ứng dụng và môi trường công nghiệp khác nhau.

• PROFIBUS DP (Decentralized Peripherals): PROFIBUS DP được thiết kế đặc biệt cho việc giao tiếp tốc độ cao giữa các thiết bị I/O phân tán (Input/Output) và các bộ điều khiển lập trình (PLC); Nó có tốc độ truyền tải dữ liệu lên đến 12 Mbps, rất phù hợp cho các ứng dụng tự động hóa sản xuất đòi hỏi thời gian thực và hiệu suất cao. Trong các nhà máy, PROFIBUS DP thường được tìm thấy trong các máy đóng gói, băng tải, hệ thống robot và các thiết bị tự động khác, nơi nó giúp truyền lệnh và thu thập dữ liệu một cách nhanh chóng và chính xác.
• PROFIBUS PA (Process Automation): PROFIBUS PA là biến thể chuyên dụng cho công nghiệp quá trình, đặc biệt là trong các ngành như dầu khí, hóa chất, nước và dược phẩm; Điểm nổi bật của PA là khả năng truyền tải cả dữ liệu và điện năng qua cùng một cáp (bus-powered), cùng với tính năng an toàn nội tại (Intrinsically Safe). Điều này cho phép thiết bị hoạt động an toàn trong các khu vực nguy hiểm có nguy cơ cháy nổ, giảm thiểu chi phí lắp đặt và bảo trì.
• PROFIBUS FMS (Fieldbus Message Specification): PROFIBUS FMS là biến thể đầu tiên của PROFIBUS; Nó được sử dụng để truyền thông giữa các hệ thống điều khiển cấp cao hơn, nhưng ngày nay ít được sử dụng trong các hệ thống mới do tính phức tạp và tốc độ thấp hơn so với các biến thể DP và PA, cũng như sự xuất hiện của các giao thức Ethernet công nghiệp.

1.3. Ưu điểm cốt lõi của PROFIBUS

PROFIBUS mang lại nhiều ưu điểm quan trọng; Những ưu điểm này đã giúp nó duy trì vị thế vững chắc trong ngành công nghiệp suốt nhiều năm.

• Độ tin cậy: PROFIBUS nổi tiếng về độ tin cậy và tính ổn định trong việc truyền tải dữ liệu; Điều này là cực kỳ quan trọng trong các ứng dụng tự động hóa nơi bất kỳ lỗi truyền thông nào cũng có thể dẫn đến sự cố sản xuất hoặc rủi ro an toàn.

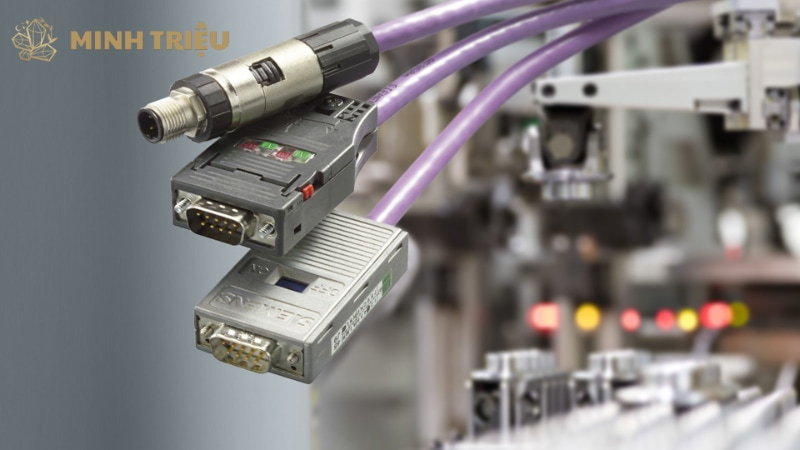

• Khả năng hoạt động trong môi trường khắc nghiệt: Các thiết bị và cáp PROFIBUS được thiết kế để chịu được các điều kiện môi trường công nghiệp khắc nghiệt; Chúng có thể hoạt động ổn định trong môi trường có nhiệt độ cao, rung động, nhiễu điện từ và bụi bẩn, đảm bảo hiệu suất liên tục của hệ thống.
• Sự hỗ trợ rộng rãi: PROFIBUS có một hệ sinh thái rất lớn với sự hỗ trợ từ hàng nghìn nhà sản xuất thiết bị trên toàn thế giới; Điều này mang lại sự đa dạng về sản phẩm, khả năng tương thích cao và dễ dàng tìm kiếm các giải pháp, công cụ và dịch vụ hỗ trợ.

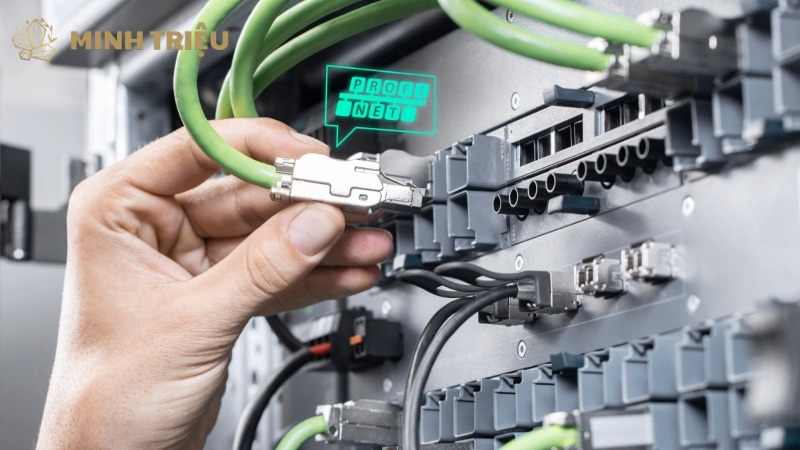

2. PROFINET: Bước nhảy vọt với Ethernet công nghiệp

2.1. PROFINET là gì và tại sao nó là tương lai của truyền thông công nghiệp?

PROFINET là một giao thức Ethernet công nghiệp tiên tiến; Nó được phát triển bởi PROFIBUS & PROFINET International (PI), dựa trên nền tảng Ethernet tiêu chuẩn và kế thừa những kinh nghiệm từ PROFIBUS.

PROFINET đại diện cho tương lai của truyền thông công nghiệp bởi khả năng đáp ứng các yêu cầu ngày càng tăng về tốc độ cao, băng thông lớn, và khả năng thời gian thực mạnh mẽ trong bối cảnh Công nghiệp 4.0 và IoT công nghiệp. Sự ra đời của nó là câu trả lời cho những hạn chế về tốc độ và khả năng tích hợp của các Fieldbus truyền thống.

2.2. Các thành phần và nguyên lý hoạt động của PROFINET

PROFINET hoạt động dựa trên kiến trúc Ethernet; Nó tích hợp các cơ chế đặc biệt để đảm bảo hiệu suất thời gian thực trong môi trường công nghiệp.

Kiến trúc dựa trên Ethernet: PROFINET sử dụng Ethernet tiêu chuẩn (IEEE 802.3) làm lớp vật lý; Điều này mang lại lợi ích to lớn về băng thông cao, khả năng mở rộng linh hoạt và cho phép tích hợp liền mạch giữa công nghệ vận hành (OT) và công nghệ thông tin (IT). Một mạng PROFINET có thể sử dụng các thiết bị Ethernet thương mại sẵn có như switch và router, giảm chi phí cơ sở hạ tầng.

Các mức độ thời gian thực (Real-time Levels): PROFINET cung cấp các mức độ thời gian thực khác nhau để phù hợp với các yêu cầu ứng dụng đa dạng:

• RT (Real-time): Mức độ này đạt được bằng cách ưu tiên các gói dữ liệu PROFINET so với các gói Ethernet thông thường; Nó phù hợp cho hầu hết các ứng dụng tự động hóa thông thường như điều khiển PLC và truyền thông I/O, với chu kỳ quét dưới 10 ms.
• IRT (Isochronous Real-time): Đây là mức độ thời gian thực cao nhất của PROFINET; IRT đảm bảo tính determinism (đảm bảo thời gian) và đồng bộ hóa cực kỳ chính xác (độ lệch dưới 1 μs) bằng cách sử dụng các khe thời gian cố định và xử lý gói tin tối ưu. IRT là lựa chọn lý tưởng cho các ứng dụng điều khiển chuyển động chính xác cao, như điều khiển động cơ servo trong robot công nghiệp và máy công cụ.

Cơ chế truyền thông: PROFINET sử dụng mô hình truyền thông dựa trên Producer-Consumer; Các thiết bị “sản xuất” dữ liệu sẽ gửi gói tin đến các thiết bị “tiêu thụ” dữ liệu. Điều này tối ưu hóa luồng dữ liệu và giảm tải cho mạng.

2.3. Các tính năng nâng cao của PROFINET

PROFINET không chỉ dừng lại ở truyền thông cơ bản; Nó còn tích hợp nhiều tính năng nâng cao để đáp ứng các yêu cầu phức tạp của tự động hóa hiện đại.

• PROFISAFE: PROFISAFE là một giao thức truyền thông an toàn (Safety) tích hợp trên cùng một cáp và mạng với dữ liệu chuẩn; Điều này cho phép truyền tải dữ liệu liên quan đến an toàn (ví dụ: tín hiệu dừng khẩn cấp từ nút bấm an toàn) mà không cần hệ thống dây dẫn riêng biệt, giúp giảm chi phí lắp đặt, đơn giản hóa cấu trúc mạng và đảm bảo tuân thủ các tiêu chuẩn an toàn công nghiệp.
• PROFIenergy: PROFIenergy là một hồ sơ ứng dụng (application profile) của PROFINET; Nó cho phép các thiết bị tự động hóa và máy móc giao tiếp về trạng thái năng lượng của chúng và được điều khiển để giảm mức tiêu thụ năng lượng trong thời gian không hoạt động. Điều này giúp các nhà máy tiết kiệm năng lượng đáng kể và đóng góp vào mục tiêu sản xuất bền vững.
• Khả năng kết nối và chẩn đoán: PROFINET tận dụng các công cụ và giao thức IT tiêu chuẩn (ví dụ: SNMP, HTTP, DHCP) để cấu hình, giám sát và chẩn đoán mạng; Điều này giúp kỹ sư dễ dàng phát hiện và khắc phục lỗi mạng và thiết bị, tăng cường độ tin cậy và giảm thời gian ngừng máy.

2.4. Ưu điểm vượt trội của PROFINET

PROFINET mang lại những lợi thế cạnh tranh đáng kể; Những ưu điểm này thúc đẩy sự chuyển dịch từ Fieldbus sang Ethernet công nghiệp.

• Tốc độ cao và băng thông lớn: Với tốc độ truyền tải lên đến 1 Gbit/s, PROFINET có khả năng xử lý lượng dữ liệu khổng lồ; Điều này rất quan trọng đối với các ứng dụng yêu cầu xử lý dữ liệu phức tạp, như hệ thống thị giác máy (machine vision) hoặc các quy trình kiểm soát chất lượng tự động.
• Khả năng thời gian thực mạnh mẽ: Đặc biệt với IRT, PROFINET đảm bảo tính determinism cực cao; Điều này là bắt buộc đối với các ứng dụng điều khiển chuyển động chính xác, nơi sự đồng bộ hóa là yếu tố sống còn cho hiệu suất và chất lượng sản phẩm.
• Tích hợp IT/OT: PROFINET bắc cầu nối giữa thế giới OT (Operational Technology) và IT (Information Technology); Nó cho phép dữ liệu từ sàn nhà máy được truyền trực tiếp đến các hệ thống quản lý cấp cao hơn như MES (Manufacturing Execution System) và ERP (Enterprise Resource Planning), tạo điều kiện cho việc ra quyết định dựa trên dữ liệu và tối ưu hóa toàn bộ chuỗi giá trị.
• Giảm chi phí cáp và lắp đặt: Việc sử dụng cáp Ethernet tiêu chuẩn và khả năng kết nối nhiều thiết bị trên cùng một dây chuyền giúp giảm đáng kể chi phí dây cáp, giảm thiểu công việc lắp đặt và bảo trì.
• Sẵn sàng cho Công nghiệp 4.0: PROFINET là một giao thức lý tưởng cho các yêu cầu của Công nghiệp 4.0 và IoT công nghiệp; Khả năng truyền tải dữ liệu lớn, tính thời gian thực và khả năng tích hợp linh hoạt giúp nó trở thành nền tảng cho việc xây dựng các nhà máy thông minh và hệ thống sản xuất kết nối.

3. So sánh và tích hợp: Hợp nhất sức mạnh PROFIBUS và PROFINET

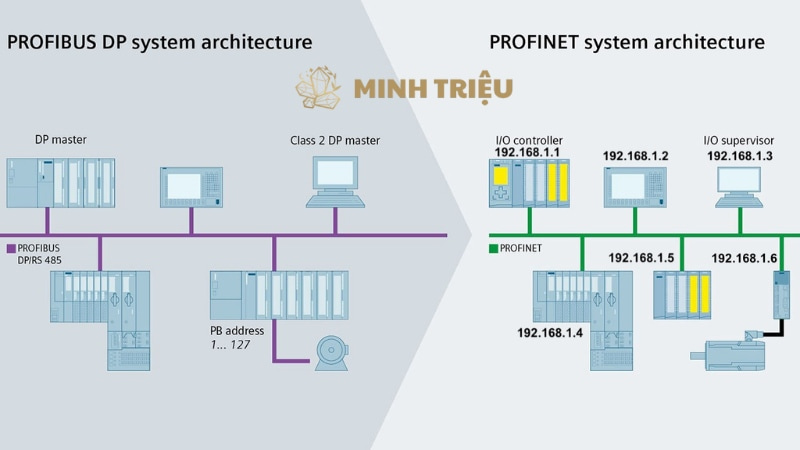

3.1. Sự khác biệt cơ bản giữa PROFIBUS và PROFINET

Mặc dù có cùng “cha đẻ” và mục tiêu chung là truyền thông công nghiệp, PROFIBUS và PROFINET có những khác biệt cơ bản về nền tảng công nghệ và khả năng; Bảng dưới đây minh họa những điểm khác biệt chính:

3.2. Chiến lược tích hợp và nâng cấp

Khi chuyển đổi hoặc mở rộng hệ thống, việc tích hợp giữa PROFIBUS và PROFINET là rất quan trọng; Các giải pháp tích hợp cho phép duy trì các khoản đầu tư hiện có trong khi tận dụng lợi ích của công nghệ mới.

Cổng chuyển đổi (Gateways): Các gateway (hoặc proxy) là giải pháp phổ biến nhất để kết nối mạng PROFIBUS hiện có với mạng PROFINET; Gateway hoạt động như một cầu nối, dịch các gói dữ liệu giữa hai giao thức, cho phép các thiết bị PROFIBUS vẫn có thể giao tiếp với bộ điều khiển PROFINET. Điều này giúp các doanh nghiệp dần dần nâng cấp hệ thống mà không cần thay thế toàn bộ thiết bị cũ.

Ưu và nhược điểm của việc nâng cấp từ PROFIBUS sang PROFINET:

Ưu điểm:

• Hiệu suất nâng cao: Tăng tốc độ truyền tải dữ liệu và khả năng thời gian thực, đặc biệt quan trọng cho các ứng dụng mới.
• Khả năng thu thập dữ liệu phong phú: Cho phép thu thập nhiều dữ liệu chẩn đoán và vận hành hơn từ các thiết bị, hỗ trợ bảo trì dự đoán và tối ưu hóa quy trình.
• Tích hợp liền mạch với IT: Dễ dàng kết nối với các hệ thống MES, ERP và các nền tảng đám mây, thúc đẩy chuyển đổi số.
• Giảm chi phí vận hành: Đơn giản hóa cấu trúc cáp, giảm chi phí lắp đặt và bảo trì lâu dài.

Nhược điểm:

• Chi phí ban đầu: Yêu cầu đầu tư vào thiết bị mạng và thiết bị cấp trường mới tương thích PROFINET.
• Sự phức tạp trong chuyển đổi: Có thể cần thời gian và kiến thức chuyên môn để thiết kế lại và triển khai mạng mới.
• Vấn đề tương thích: Cần đảm bảo tất cả các thành phần trong hệ thống đều hỗ trợ PROFINET để đạt được hiệu suất tối ưu.

Khi nào nên tiếp tục dùng PROFIBUS, khi nào nên chuyển sang PROFINET?

• Tiếp tục dùng PROFIBUS: Phù hợp cho các ứng dụng hiện có đang hoạt động ổn định, không đòi hỏi tốc độ truyền tải cực cao hoặc khả năng tích hợp IT sâu rộng; Khi chi phí nâng cấp quá lớn so với lợi ích mang lại hoặc khi hệ thống đã gần hết vòng đời.
• Chuyển sang PROFINET: Nên cân nhắc khi xây dựng nhà máy mới, mở rộng đáng kể hệ thống hiện có, hoặc khi có các yêu cầu về tốc độ cao, thời gian thực chính xác (ví dụ: điều khiển robot, máy công cụ), thu thập dữ liệu lớn, và tích hợp IT/OT cho Công nghiệp 4.0.

4. Thách thức và xu hướng tương lai: PROFIBUS/PROFINET trong kỷ nguyên số

4.1. Thách thức đối với PROFIBUS/PROFINET

Mặc dù mạnh mẽ, PROFIBUS và PROFINET vẫn phải đối mặt với những thách thức trong bối cảnh công nghiệp hiện đại; Các thách thức này đòi hỏi sự đổi mới liên tục.

• Bảo mật mạng công nghiệp (Cybersecurity): Khi các hệ thống OT (Operational Technology) ngày càng kết nối sâu rộng với mạng IT và Internet, nguy cơ về các cuộc tấn công mạng tăng lên đáng kể; Việc bảo vệ các mạng PROFIBUS và đặc biệt là PROFINET khỏi các mối đe dọa như phần mềm độc hại, mã độc tống tiền hoặc truy cập trái phép là một thách thức lớn, đòi hỏi các giải pháp bảo mật chuyên biệt và liên tục được cập nhật.
• Quản lý dữ liệu lớn: Các hệ thống PROFINET hiện đại có khả năng thu thập một khối lượng dữ liệu khổng lồ từ các thiết bị trên sàn nhà máy; Việc lưu trữ, xử lý, phân tích và trích xuất thông tin có giá trị từ dữ liệu này để phục vụ cho bảo trì dự đoán, tối ưu hóa quy trình hoặc phân tích Big Data là một thách thức về mặt hạ tầng và công cụ.
• Yêu cầu về kiến thức chuyên môn: Việc triển khai, cấu hình và bảo trì các mạng PROFINET phức tạp đòi hỏi các kỹ sư không chỉ có kiến thức về tự động hóa mà còn phải có hiểu biết sâu rộng về mạng IT và bảo mật mạng công nghiệp; Sự thiếu hụt nguồn nhân lực có kỹ năng kết hợp này đang là một vấn đề trong ngành.

4.2. Xu hướng phát triển của PROFINET

PROFINET đang liên tục được cải tiến để đáp ứng các yêu cầu mới của Công nghiệp 4.0 và IoT công nghiệp; Các xu hướng này mở ra những tiềm năng lớn cho tự động hóa trong tương lai.

• PROFINET over TSN (Time-Sensitive Networking): Đây là một trong những xu hướng quan trọng nhất; TSN là một bộ tiêu chuẩn mở rộng cho Ethernet tiêu chuẩn nhằm đảm bảo khả năng thời gian thực và determinism trong các mạng chia sẻ. Việc tích hợp PROFINET với TSN sẽ cho phép PROFINET hoạt động hiệu quả hơn trên các mạng Ethernet rộng lớn, đa mục đích, đồng thời duy trì khả năng đồng bộ hóa và độ trễ thấp cần thiết cho các ứng dụng điều khiển chuyển động và robot.
• Tích hợp sâu hơn với IoT và Cloud: PROFINET đang phát triển các cơ chế để cho phép truyền dữ liệu trực tiếp và an toàn từ thiết bị cấp trường lên các nền tảng đám mây và các hệ thống IoT; Điều này mở ra khả năng phân tích dữ liệu toàn diện hơn, quản lý từ xa, và phát triển các dịch vụ giá trị gia tăng dựa trên dữ liệu sản xuất.
• Triển khai không dây (Wireless PROFINET): Với sự phát triển của các công nghệ không dây công nghiệp như Wi-Fi 6 và đặc biệt là 5G, khả năng triển khai PROFINET trên mạng không dây đang trở nên khả thi; Điều này sẽ mang lại sự linh hoạt chưa từng có cho việc di chuyển thiết bị, triển khai robot di động tự hành (AGV) và tái cấu hình dây chuyền sản xuất mà không bị ràng buộc bởi cáp vật lý.
• Công cụ chẩn đoán và quản lý mạng thông minh: Các nhà phát triển đang tích hợp Trí tuệ nhân tạo (AI) và Học máy (Machine Learning) vào các công cụ quản lý và chẩn đoán mạng PROFINET; Các công cụ này có thể tự động phân tích các mẫu lưu lượng mạng, phát hiện các bất thường, dự đoán các lỗi tiềm ẩn và thậm chí tự động tối ưu hóa hiệu suất mạng, giảm thiểu sự can thiệp của con người.
• Cải tiến bảo mật tích hợp: Các phiên bản tương lai của PROFINET sẽ tiếp tục tập trung vào việc tăng cường các tính năng bảo mật tích hợp; Điều này bao gồm mã hóa mạnh mẽ hơn, xác thực thiết bị và người dùng, và các cơ chế bảo vệ chống lại các cuộc tấn công mạng nhằm vào lớp vật lý và lớp truyền thông của hệ thống.

5. Kết luận

PROFIBUS đã chứng minh được giá trị to lớn của mình với tư cách là một Fieldbus đáng tin cậy, là nền tảng cho nhiều thế hệ hệ thống tự động hóa công nghiệp. Tuy nhiên, với sự bùng nổ của Công nghiệp 4.0 và nhu cầu về kết nối tốc độ cao, dữ liệu lớn và thời gian thực tuyệt đối, PROFINET đã xuất hiện như một sự kế thừa hợp lý và mạnh mẽ.

Khả năng dựa trên Ethernet tiêu chuẩn, cùng với các tính năng như IRT, PROFISAFE và PROFIenergy, đã giúp PROFINET trở thành xương sống kỹ thuật số lý tưởng cho các nhà máy thông minh hiện đại. Sự hội tụ giữa PROFIBUS và PROFINET thông qua các giải pháp tích hợp cho phép các doanh nghiệp bảo vệ khoản đầu tư hiện có trong khi dần dần chuyển đổi sang một hạ tầng truyền thông tiên tiến hơn.

Trong tương lai, sự phát triển liên tục của PROFINET với TSN, 5G và các ứng dụng AI sẽ tiếp tục củng cố vị thế của nó, thúc đẩy quá trình chuyển đổi số và định hình một kỷ nguyên mới của sản xuất công nghiệp hoàn toàn tự động, kết nối và hiệu quả. Việc hiểu rõ tiềm năng của cả hai giao thức và đầu tư chiến lược vào hạ tầng truyền thông sẽ là chìa khóa để các doanh nghiệp duy trì và nâng cao năng lực cạnh tranh trong môi trường kinh doanh toàn cầu ngày càng biến động.
