PLC (Programmable Logic Controller) – Trái tim của tự động hóa trong sản xuất công nghiệp

PLC (Programmable Logic Controller) là một thiết bị điều khiển chuyên dụng được sử dụng rộng rãi trong sản xuất công nghiệp, có khả năng lập trình để tự động hóa các quy trình, từ đơn giản đến phức tạp, thông qua việc điều khiển các máy móc, dây chuyền và hệ thống. Với vai trò là “bộ não” của các hệ thống điều khiển tự động, PLC đã cách mạng hóa ngành công nghiệp, nâng cao hiệu quả, độ chính xác và giảm thiểu rủi ro vận hành. Bài viết này sẽ đi sâu vào định nghĩa, cấu tạo, nguyên lý hoạt động, các loại và ứng dụng phổ biến của PLC, đồng thời phân tích những lợi ích, thách thức và xu hướng phát triển trong tương lai của thiết bị này, giúp độc giả có cái nhìn toàn diện về tầm quan trọng của PLC trong kỷ nguyên công nghiệp 4.0 và IIoT.

1. Giới thiệu tổng quan về PLC và vai trò trong tự động hóa

PLC là gì và nó đã phát triển như thế nào từ các hệ thống điều khiển cũ? PLC, viết tắt của Programmable Logic Controller, là một máy tính công nghiệp chuyên dụng được thiết kế để điều khiển các quy trình và máy móc trong môi trường công nghiệp, thay thế cho các hệ thống điều khiển dựa trên rơ-le cơ điện tử phức tạp và kém linh hoạt trước đây.

Sự ra đời của PLC vào cuối những năm 1960 đã đánh dấu một bước ngoặt lớn trong tự động hóa sản xuất công nghiệp, mang lại khả năng lập trình lại dễ dàng, giảm thiểu thời gian cài đặt và chi phí bảo trì.

Tại sao PLC lại có tầm quan trọng đặc biệt trong sản xuất công nghiệp hiện đại? PLC đóng vai trò then chốt trong việc nâng cao hiệu suất và độ chính xác của các quy trình sản xuất, đồng thời giảm thiểu sai sót do con người và tối ưu hóa chi phí vận hành.

Bằng cách tự động hóa các tác vụ lặp đi lặp lại và phức tạp, PLC giúp các doanh nghiệp đạt được năng suất cao hơn, chất lượng sản phẩm đồng đều hơn và khả năng đáp ứng nhanh chóng với sự thay đổi của thị trường.

Hơn nữa, tính linh hoạt và khả năng mở rộng của PLC cho phép các nhà máy dễ dàng điều chỉnh hoặc nâng cấp hệ thống mà không cần thay thế toàn bộ cơ sở hạ tầng điều khiển.

Những ứng dụng phổ biến nào của PLC có thể tìm thấy trong các ngành công nghiệp? PLC được ứng dụng rộng rãi trong nhiều lĩnh vực công nghiệp khác nhau, từ các dây chuyền sản xuất tự động trong nhà máy lắp ráp ô tô, đến các hệ thống điều khiển máy móc trong ngành dệt may, hay việc quản lý quy trình công nghiệp phức tạp trong ngành hóa chất và thực phẩm.

Khả năng tương thích với nhiều loại cảm biến và thiết bị chấp hành khiến PLC trở thành giải pháp lý tưởng cho việc tự động hóa gần như mọi quy trình công nghiệp.

2. Cấu tạo và nguyên lý hoạt động của PLC

Cấu tạo của PLC

Một bộ PLC được cấu thành từ năm thành phần chính hoạt động đồng bộ để thực hiện chức năng điều khiển:

• Bộ xử lý trung tâm (CPU) đóng vai trò là “bộ não” của PLC, thực hiện các phép tính logic và quản lý toàn bộ hoạt động.
• Bộ nhớ (Memory) dùng để lưu trữ chương trình điều khiển, dữ liệu người dùng và trạng thái hoạt động của hệ thống.
• Mô-đun đầu vào/đầu ra (Input/Output Modules) cung cấp giao diện để PLC giao tiếp với các thiết bị ngoại vi như cảm biến (đầu vào) và bộ chấp hành (đầu ra)
• Bộ nguồn (Power Supply) cung cấp năng lượng ổn định cho các thành phần của PLC.
• Cổng giao tiếp (Communication Ports) cho phép PLC kết nối với các thiết bị khác như HMI (Human Machine Interface), SCADA (Supervisory Control and Data Acquisition), hoặc máy tính lập trình.

Nguyên lý hoạt động của PLC diễn ra theo chu trình nào?

Nguyên lý hoạt động của PLC dựa trên một chu trình quét (Scan Cycle) liên tục, bao gồm ba giai đoạn chính: đầu tiên là giai đoạn đọc tín hiệu vào, nơi PLC thu thập dữ liệu từ tất cả các cảm biến và thiết bị đầu vào được kết nối.

Tiếp theo là giai đoạn thực thi chương trình, trong đó CPU xử lý các lệnh logic theo chương trình đã lập trình và tính toán các đầu ra cần thiết.

Cuối cùng là giai đoạn cập nhật tín hiệu ra, nơi PLC gửi tín hiệu điều khiển tới các bộ chấp hành và thiết bị đầu ra để thực hiện các hành động cần thiết. Chu trình này lặp đi lặp lại rất nhanh (thường trong mili giây), đảm bảo hệ thống phản ứng tức thì với các thay đổi của môi trường.

Những ngôn ngữ lập trình PLC nào được sử dụng phổ biến nhất hiện nay?

PLC hỗ trợ nhiều ngôn ngữ lập trình khác nhau, mỗi loại phù hợp với những mục đích và sở thích khác nhau của kỹ sư, được chuẩn hóa bởi IEC 61131-3. Các ngôn ngữ phổ biến bao gồm:

• Ladder Diagram (LD): Ngôn ngữ đồ họa mô phỏng sơ đồ mạch rơ-le, dễ hiểu và trực quan, được sử dụng rộng rãi nhất.
• Function Block Diagram (FBD): Ngôn ngữ đồ họa sử dụng các khối chức năng được định nghĩa trước, thích hợp cho các ứng dụng điều khiển quá trình.
• Structured Text (ST): Ngôn ngữ lập trình cấp cao giống Pascal, linh hoạt và mạnh mẽ cho các thuật toán phức tạp.
• Instruction List (IL): Ngôn ngữ cấp thấp dựa trên lệnh văn bản, tương tự ngôn ngữ Assembly, thường dùng cho các tác vụ đặc biệt.
• Sequential Function Chart (SFC): Ngôn ngữ đồ họa mô tả trình tự hoạt động của các bước và chuyển tiếp, hữu ích cho các quy trình tuần tự.

3. Các loại PLC phổ biến và tiêu chí lựa chọn

PLC được phân loại như thế nào dựa trên kích thước và khả năng hoạt động? PLC được phân loại thành nhiều loại khác nhau để đáp ứng nhu cầu đa dạng của các ứng dụng tự động hóa công nghiệp. Phân loại chính dựa trên kích thước và khả năng bao gồm:

• PLC mini/compact: Đây là các bộ PLC có kích thước nhỏ gọn, số lượng đầu vào/ra (I/O) cố định và hạn chế, thường được sử dụng cho các ứng dụng đơn giản, độc lập và chi phí thấp như điều khiển máy đóng gói nhỏ, hệ thống chiếu sáng tự động, hoặc cửa tự động.
• PLC module/modular: Các loại PLC này có cấu trúc dạng module, cho phép người dùng mở rộng số lượng I/O, bộ nhớ, hoặc các chức năng đặc biệt bằng cách thêm các module khác nhau. Chúng linh hoạt và mạnh mẽ hơn nhiều so với PLC compact, phù hợp cho các hệ thống lớn, phức tạp và đòi hỏi khả năng mở rộng cao trong các nhà máy sản xuất quy mô lớn.
• PLC chuyên dụng: Bao gồm các loại PLC được thiết kế cho các ứng dụng đặc thù, ví dụ như PLC an toàn (Safety PLC) được sử dụng trong các hệ thống yêu cầu mức độ an toàn cao (ví dụ: điều khiển dừng khẩn cấp), hoặc các bộ điều khiển quá trình (Process Controller) chuyên biệt cho ngành hóa chất, dầu khí.

Những thương hiệu PLC hàng đầu trên thị trường hiện nay là gì? Thị trường PLC toàn cầu có sự góp mặt của nhiều nhà sản xuất uy tín, cung cấp đa dạng sản phẩm và giải pháp. Một số thương hiệu PLC hàng đầu bao gồm:

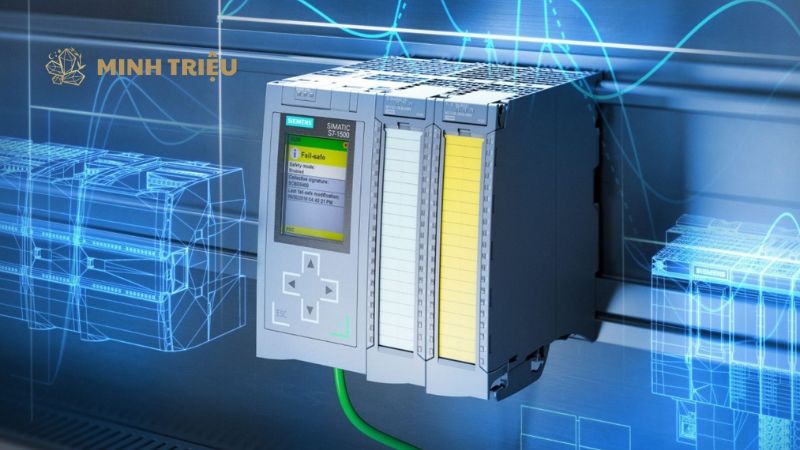

• Siemens: Nổi tiếng với dòng SIMATIC (S7-1200, S7-1500), được sử dụng rộng rãi trên toàn thế giới.

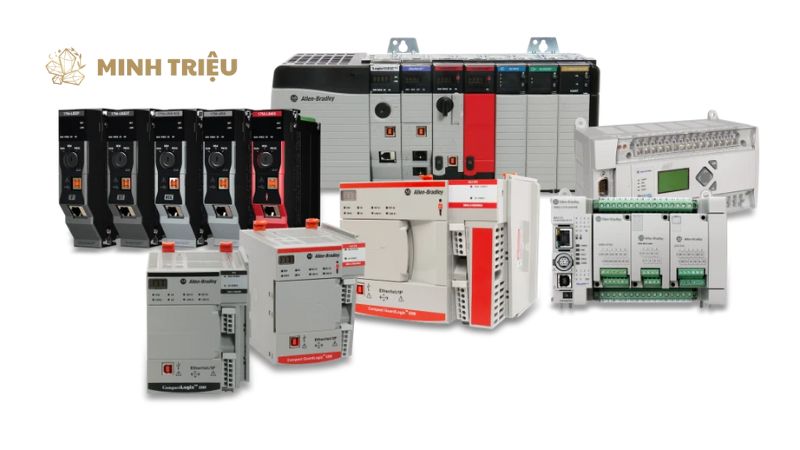

• Allen-Bradley (Rockwell Automation): Dòng Logix (CompactLogix, ControlLogix) được ưa chuộng tại Bắc Mỹ và một số khu vực khác.
• Mitsubishi Electric: Các dòng MELSEC (FX, Q Series) phổ biến tại Châu Á.
• Schneider Electric: Với các dòng Modicon và Zelio.
• Omron: Các dòng Sysmac và CPM.
• Delta Electronics: Các dòng DVP và AH Series, nổi bật về giá cả và hiệu suất ở phân khúc tầm trung.
• Keyence: Chuyên về các loại PLC tốc độ cao và tích hợp công nghệ vision.

Những tiêu chí quan trọng nào cần xem xét khi lựa chọn một bộ PLC phù hợp cho ứng dụng cụ thể? Việc lựa chọn PLC phù hợp đòi hỏi sự cân nhắc kỹ lưỡng dựa trên nhiều tiêu chí để đảm bảo hiệu suất tối ưu và hiệu quả chi phí. Các tiêu chí chính bao gồm:

• Số lượng đầu vào/ra (I/O): Xác định số lượng cảm biến và bộ chấp hành cần kết nối để chọn PLC có đủ số lượng I/O digital và analog.
• Tốc độ xử lý: Đối với các ứng dụng yêu cầu phản ứng nhanh (ví dụ: điều khiển vị trí chính xác), PLC có tốc độ xử lý cao là cần thiết.
• Dung lượng bộ nhớ: Đảm bảo PLC có đủ bộ nhớ để lưu trữ chương trình điều khiển và dữ liệu, đặc biệt với các chương trình phức tạp hoặc cần lưu trữ lịch sử dữ liệu.
• Khả năng mở rộng: Nếu có kế hoạch nâng cấp hoặc mở rộng hệ thống trong tương lai, cần chọn PLC modular với khả năng bổ sung module dễ dàng.
• Môi trường hoạt động: Xem xét điều kiện nhiệt độ, độ ẩm, bụi bẩn, rung động để chọn PLC có cấp độ bảo vệ (IP rating) phù hợp.
• Phần mềm lập trình và khả năng hỗ trợ: Đảm bảo phần mềm lập trình thân thiện, dễ sử dụng và có sự hỗ trợ kỹ thuật tốt từ nhà sản xuất hoặc nhà cung cấp.
• Ngân sách: Cân đối giữa chi phí đầu tư ban đầu và các tính năng cần thiết để chọn giải pháp kinh tế nhất.

4. Ứng dụng của PLC trong các ngành công nghiệp

PLC được ứng dụng trong những lĩnh vực nào của ngành sản xuất ô tô? Trong ngành sản xuất ô tô, PLC là thành phần cốt lõi của các dây chuyền lắp ráp tự động, điều khiển các robot hàn điểm, robot sơn, băng tải và các trạm kiểm tra chất lượng. Khả năng xử lý tốc độ cao và độ chính xác của PLC đảm bảo sự đồng bộ và hiệu quả trong toàn bộ quy trình sản xuất xe.

Ngành thực phẩm và đồ uống

Trong ngành thực phẩm và đồ uống, PLC được sử dụng rộng rãi để điều khiển các hệ thống pha trộn nguyên liệu theo tỷ lệ chính xác, các máy đóng gói sản phẩm tự động, hệ thống chiết rót chai lọ, và các quy trình tiệt trùng, làm lạnh. PLC giúp đảm bảo vệ sinh an toàn thực phẩm, đồng nhất chất lượng sản phẩm và tối ưu hóa năng suất.

Ngành hóa chất và năng lượng

Trong ngành hóa chất, PLC điều khiển các thông số quan trọng như nhiệt độ, áp suất, lưu lượng và mức độ trong các lò phản ứng, bể chứa và hệ thống đường ống. PLC cũng được dùng để quản lý các quy trình pha trộn hóa chất, xử lý và vận chuyển. Trong ngành năng lượng, PLC là một phần không thể thiếu trong các hệ thống giám sát và điều khiển nhà máy điện, từ nhà máy nhiệt điện, thủy điện đến các trạm biến áp, đảm bảo vận hành ổn định, an toàn và hiệu quả của lưới điện.

Ngành xử lý nước thải và dệt may?

Trong ngành xử lý nước thải, PLC điều khiển các bơm, van, hệ thống lọc và các thiết bị khác để tự động hóa quá trình thu gom, xử lý và xả nước thải, đảm bảo chất lượng nước đạt tiêu chuẩn môi trường. Đối với ngành dệt may, PLC được sử dụng để điều khiển các máy dệt tự động, máy nhuộm, máy cắt và máy may công nghiệp, giúp tăng năng suất, giảm lãng phí và cải thiện chất lượng sản phẩm.

Bảng 1: Các ứng dụng điển hình của PLC theo ngành công nghiệp

Ngành Công nghiệp	Ứng dụng chính của PLC	Lợi ích mang lại
Sản xuất Ô tô	Dây chuyền lắp ráp robot, hệ thống sơn tự động, kiểm tra chất lượng.	Tăng tốc độ sản xuất, độ chính xác cao, giảm chi phí nhân công.
Thực phẩm & Đồ uống	Hệ thống pha trộn, chiết rót, đóng gói, tiệt trùng.	Đảm bảo vệ sinh, chất lượng đồng đều, tối ưu hóa nguyên liệu.
Hóa chất & Dược phẩm	Điều khiển quá trình (nhiệt độ, áp suất, lưu lượng), quản lý bể chứa.	Đảm bảo an toàn, kiểm soát quy trình chặt chẽ, tối ưu hóa sản lượng.
Năng lượng	Giám sát & điều khiển nhà máy điện, trạm biến áp, hệ thống phân phối.	Vận hành ổn định, hiệu quả năng lượng, giảm rủi ro sự cố.
Xử lý Nước & Nước thải	Điều khiển bơm, van, hệ thống lọc, giám sát chất lượng nước.	Tiết kiệm nước, đảm bảo tiêu chuẩn môi trường, vận hành tự động.
Dệt may	Máy dệt, máy nhuộm, máy cắt tự động.	Tăng năng suất, giảm lỗi sản phẩm, tối ưu hóa vật liệu.

5. Lợi ích và thách thức khi triển khai PLC trong tự động hóa

Những lợi ích vượt trội nào mà PLC mang lại khi triển khai trong tự động hóa sản xuất? Việc triển khai PLC trong tự động hóa công nghiệp mang lại nhiều lợi ích đáng kể, cải thiện đáng kể hiệu quả và khả năng cạnh tranh của doanh nghiệp.

• Đầu tiên, PLC giúp tăng năng suất và chất lượng sản phẩm thông qua việc tự động hóa các quy trình, giảm thiểu lỗi do con người và đảm bảo sự đồng nhất.
• Thứ hai, nó giúp giảm chi phí vận hành đáng kể nhờ tối ưu hóa việc sử dụng năng lượng, giảm thiểu nhân công trực tiếp và giảm lãng phí nguyên vật liệu. Thứ ba, PLC nâng cao độ an toàn bằng cách giảm thiểu sự can thiệp của con người vào các môi trường làm việc nguy hiểm.
• Ngoài ra, hệ thống điều khiển bằng PLC còn dễ dàng bảo trì và sửa chữa do chương trình được tổ chức rõ ràng, giúp nhanh chóng xác định và khắc phục sự cố.
• Cuối cùng, tính linh hoạt và khả năng thích ứng của PLC cho phép các nhà máy dễ dàng thay đổi hoặc mở rộng quy trình sản xuất khi cần, điều mà các hệ thống cơ khí hoặc rơ-le truyền thống không thể làm được.

Những thách thức nào doanh nghiệp có thể gặp phải khi áp dụng công nghệ PLC? Mặc dù mang lại nhiều lợi ích, việc triển khai PLC cũng đi kèm với một số thách thức nhất định.

• Thách thức lớn nhất là chi phí đầu tư ban đầu có thể cao, bao gồm cả chi phí cho phần cứng PLC, phần mềm lập trình chuyên dụng và chi phí đào tạo nhân sự.
• Thứ hai, việc vận hành và bảo trì PLC đòi hỏi yêu cầu kiến thức chuyên môn cao từ đội ngũ kỹ sư và kỹ thuật viên về lập trình PLC, điện công nghiệp và tự động hóa.
• Thứ ba, bảo mật hệ thống là một mối lo ngại ngày càng tăng, đặc biệt khi các hệ thống điều khiển công nghiệp (ICS) ngày càng kết nối nhiều hơn với mạng internet, tạo ra nguy cơ bị tấn công mạng.
• Cuối cùng, phức tạp trong tích hợp các hệ thống PLC mới với cơ sở hạ tầng cũ hoặc các nền tảng khác nhau cũng là một rào cản, đòi hỏi kỹ năng tích hợp hệ thống cao.

6. Tương lai của PLC và xu hướng tự động hóa

Tương lai của PLC đang hướng tới sự phát triển của PLC thông minh (Smart PLC), tích hợp các công nghệ tiên tiến như Trí tuệ nhân tạo (AI) và Machine Learning (ML). Những PLC này có khả năng tự học hỏi, tự tối ưu hóa quy trình, dự đoán lỗi và đưa ra các quyết định điều khiển phức tạp hơn, giảm thiểu sự can thiệp của con người. Điều này mở ra tiềm năng lớn cho các hệ thống tự động hóa thích nghi và linh hoạt hơn.

PLC là một trong những trụ cột chính của cách mạng công nghiệp 4.0, tạo nền tảng cho sự phát triển của các nhà máy thông minh (Smart Factory) và nhà máy kỹ thuật số (Digital Factory). Trong môi trường này, PLC không chỉ đơn thuần là bộ điều khiển mà còn là một phần của hệ sinh thái kết nối rộng lớn.

• Kết nối IoT (Internet of Things) và IIoT (Industrial Internet of Things): PLC thế hệ mới có khả năng kết nối mạng rộng khắp, thu thập và trao đổi dữ liệu với các thiết bị khác, máy chủ đám mây thông qua các giao thức truyền thông công nghiệp.
• Điện toán đám mây (Cloud Computing) và phân tích dữ liệu lớn (Big Data): Dữ liệu thu thập từ PLC có thể được gửi lên đám mây để lưu trữ, phân tích và xử lý bằng các công cụ Big Data, cung cấp thông tin chi tiết về hiệu suất hoạt động, dự đoán bảo trì và tối ưu hóa quy trình.
• An ninh mạng công nghiệp: Với sự gia tăng kết nối, an ninh mạng cho các hệ thống PLC và mạng công nghiệp (OT security) trở thành yếu tố cực kỳ quan trọng để bảo vệ dữ liệu và ngăn chặn các cuộc tấn công mạng.

Tương lai của tự động hóa sẽ chứng kiến sự hội tụ ngày càng sâu rộng giữa PLC và các công nghệ tiên tiến khác, tạo ra các giải pháp toàn diện và thông minh hơn.

• PLC và Robot: PLC thường được tích hợp chặt chẽ với các hệ thống robot công nghiệp để điều khiển chuyển động, phối hợp tác vụ và quản lý các quy trình tự động hóa phức tạp, ví dụ như trong các dây chuyền lắp ráp ô tô hoặc sản xuất điện tử.
• PLC và Hệ thống Vision (Machine Vision): PLC có thể nhận dữ liệu từ các hệ thống thị giác máy tính để kiểm tra chất lượng sản phẩm, định vị đối tượng hoặc hướng dẫn robot, giúp tăng cường độ chính xác và tự động hóa quá trình kiểm tra.
• PLC và HMI/SCADA: HMI (Human Machine Interface) cung cấp giao diện trực quan cho người vận hành để giám sát và điều khiển PLC, trong khi SCADA (Supervisory Control and Data Acquisition) là hệ thống lớn hơn, thu thập dữ liệu từ nhiều PLC và thiết bị khác để giám sát, điều khiển và phân tích toàn bộ nhà máy hoặc hệ thống. Sự kết hợp này tạo ra một bức tranh toàn cảnh về hoạt động sản xuất.

Bảng 2: Xu hướng phát triển và hội tụ công nghệ của PLC

Xu hướng Phát triển	Mô tả	Vai trò của PLC
PLC thông minh (Smart PLC)	Tích hợp AI, Machine Learning để tự học, tự tối ưu hóa, dự đoán lỗi.	Trở thành “bộ não” tự học và thích nghi, nâng cao hiệu suất.
IIoT và Đám mây	Kết nối PLC với các thiết bị và nền tảng đám mây để thu thập, phân tích dữ liệu.	Cung cấp dữ liệu thời gian thực, cho phép phân tích Big Data và ra quyết định thông minh.
An ninh mạng công nghiệp	Bảo vệ hệ thống điều khiển (ICS) khỏi các mối đe dọa mạng.	Đảm bảo tính toàn vẹn và bảo mật của dữ liệu và hoạt động sản xuất.
Tích hợp Robot	Phối hợp điều khiển robot công nghiệp trong các quy trình tự động hóa.	Đồng bộ hóa hoạt động của robot với các phần còn lại của dây chuyền sản xuất.
Hệ thống Vision	Nhận dữ liệu từ camera để kiểm tra chất lượng, định vị, hướng dẫn.	Xử lý dữ liệu hình ảnh, đưa ra quyết định điều khiển chính xác.
HMI/SCADA	Cung cấp giao diện giám sát, điều khiển và thu thập dữ liệu toàn diện.	Cung cấp dữ liệu đầu vào và thực thi lệnh từ hệ thống giám sát.

7. Kết luận

PLC vẫn giữ vững vị thế là nền tảng cốt lõi không thể thiếu trong kỷ nguyên tự động hóa ngày nay. PLC (Programmable Logic Controller) đã khẳng định vai trò là xương sống của mọi hệ thống điều khiển tự động hiện đại, từ những nhà máy nhỏ đến các tập đoàn sản xuất quy mô lớn. Khả năng lập trình linh hoạt, độ tin cậy cao và khả năng thích ứng với nhiều môi trường công nghiệp đã giúp PLC duy trì vị thế vững chắc trong suốt nhiều thập kỷ.
