Ngôn ngữ lập trình Structured Text – Sức mạnh cú pháp cho tự động hóa phức tạp

Ngôn ngữ lập trình Structured Text (ST) là một trong năm ngôn ngữ lập trình tiêu chuẩn được quy định trong IEC 61131-3 dành cho các bộ điều khiển logic khả trình (PLC). Với cú pháp gần giống các ngôn ngữ lập trình bậc cao như Pascal hay C, Structured Text cho phép người dùng viết các đoạn mã logic phức tạp một cách rõ ràng, có cấu trúc và dễ bảo trì.

Khác với các ngôn ngữ lập trình dạng đồ họa như Ladder Logic hay Function Block Diagram, ngôn ngữ lập trình Structured Text thể hiện logic điều khiển dưới dạng văn bản, giúp tăng tính linh hoạt trong xử lý các bài toán phức tạp như điều kiện lồng nhau, vòng lặp, xử lý mảng dữ liệu, và tích hợp các thuật toán tính toán. Điều này đặc biệt hữu ích trong các hệ thống điều khiển quy mô lớn hoặc khi cần triển khai các chức năng tính toán nâng cao.

Tại Công ty Minh Triệu, ngôn ngữ lập trình Structured Text đã được áp dụng trong nhiều dự án tự động hóa nhà máy, dây chuyền sản xuất và hệ thống giám sát năng lượng. Việc sử dụng ST giúp rút ngắn thời gian lập trình, tăng độ ổn định của hệ thống và tạo điều kiện thuận lợi cho việc bảo trì, mở rộng trong tương lai.

Với khả năng lập trình mạnh mẽ, dễ tích hợp với các nền tảng công nghệ mới như SCADA, IoT hay MES, ngôn ngữ lập trình Structured Text đang ngày càng khẳng định vai trò quan trọng trong ngành công nghiệp 4.0. Đây là lựa chọn lý tưởng cho các kỹ sư tự động hóa mong muốn xây dựng các hệ thống điều khiển hiện đại, tối ưu và linh hoạt.

1. Giới thiệu tổng quan về Structured Text (ST) và vai trò trong tự động hóa

Structured Text (ST) là một trong năm ngôn ngữ lập trình được định nghĩa trong tiêu chuẩn quốc tế IEC 61131-3 dành cho các bộ điều khiển logic khả trình (PLC), nổi bật với cú pháp dựa trên văn bản, tương tự các ngôn ngữ lập trình cấp cao phổ biến như Pascal hay C. ST cung cấp khả năng thể hiện các thuật toán phức tạp, xử lý dữ liệu chuyên sâu và logic điều khiển tiên tiến một cách mạnh mẽ và linh hoạt, trở thành lựa chọn lý tưởng cho những bài toán tự động hóa vượt ra ngoài khả năng trực quan của các ngôn ngữ đồ họa. Bài viết này sẽ đi sâu vào cú pháp và cấu trúc cơ bản của ST, phân tích các ứng dụng thực tế trong tự động hóa trong sản xuất công nghiệp, đánh giá ưu nhược điểm, so sánh với các ngôn ngữ lập trình PLC khác, và phác thảo vai trò của nó trong kỷ nguyên Công nghiệp 4.0, nhằm trang bị cho kỹ sư tự động hóa, lập trình viên PLC và sinh viên những kiến thức cần thiết để tận dụng tối đa sức mạnh của ngôn ngữ này.

ST thuộc nhóm ngôn ngữ lập trình văn bản trong tiêu chuẩn IEC 61131-3, một bộ tiêu chuẩn được thiết lập để thống nhất các phương pháp lập trình PLC giữa các nhà sản xuất khác nhau, nâng cao tính di động của chương trình và giảm thiểu thời gian phát triển. Khác với các ngôn ngữ đồ họa như Ladder Diagram (LD) mô phỏng sơ đồ rơ-le hay Function Block Diagram (FBD) biểu diễn luồng dữ liệu bằng các khối, ST sử dụng các câu lệnh, biểu thức và cấu trúc điều khiển dạng văn bản. Mối quan hệ giữa ST và các ngôn ngữ đồ họa là bổ trợ, cho phép lập trình viên lựa chọn hoặc kết hợp chúng trong cùng một dự án PLC để khai thác thế mạnh riêng của từng loại.

Vai trò và tầm quan trọng của ST ngày càng trở nên nổi bật trong bối cảnh tự động hóa công nghiệp hiện đại, nơi các hệ thống ngày càng phức tạp và đòi hỏi khả năng xử lý dữ liệu lớn, các thuật toán thông minh và giao tiếp đa dạng. ST là lựa chọn tối ưu cho các bài toán điều khiển nâng cao, chẳng hạn như điều khiển chuyển động phức tạp (motion control), xử lý tín hiệu từ các cảm biến thông minh, triển khai các thuật toán điều khiển tùy biến (ví dụ: điều khiển mờ – Fuzzy Logic), hoặc quản lý các cấu trúc dữ liệu phức tạp như mảng (Array) và cấu trúc (Struct). Khả năng này biến ST thành một công cụ không thể thiếu để giải quyết các thách thức của Công nghiệp 4.0, nơi sự hội tụ giữa OT và IT ngày càng rõ nét.

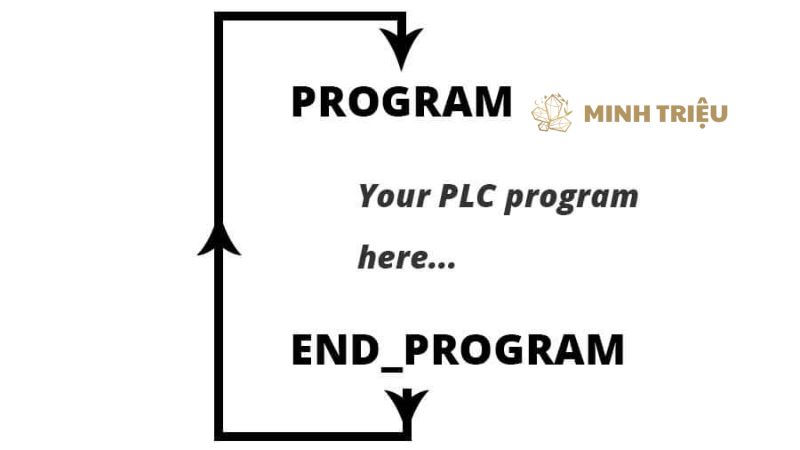

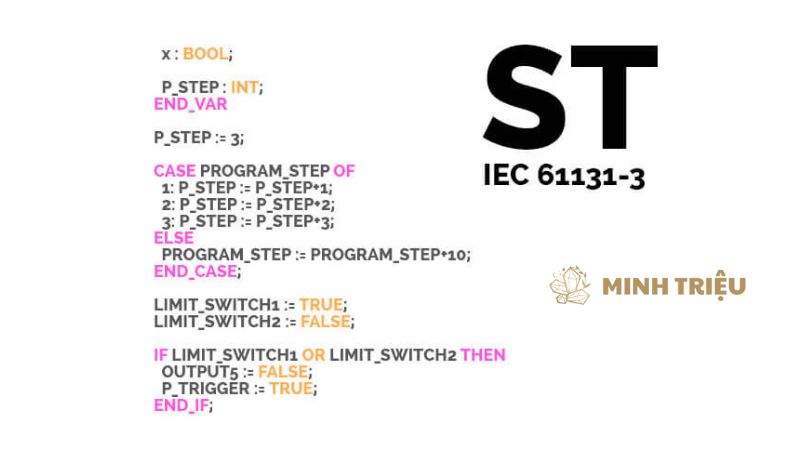

2. Cú pháp và cấu trúc cơ bản của Structured Text

Cú pháp của Structured Text được thiết kế để cung cấp sự linh hoạt và rõ ràng trong việc biểu diễn các lệnh điều khiển, tương tự các ngôn ngữ lập trình truyền thống. Cấu trúc chương trình thường bắt đầu bằng việc khai báo biến (Variables declaration) trong các phần chuyên biệt của chương trình (ví dụ: VAR_INPUT, VAR_OUTPUT, VAR_IN_OUT, VAR, VAR_CONSTANT, VAR_GLOBAL). Mỗi biến phải được khai báo với một kiểu dữ liệu cụ thể, bao gồm các kiểu cơ bản như BOOL (Boolean – đúng/sai), INT (Integer – số nguyên), REAL (số thực), STRING (chuỗi ký tự), TIME (thời gian), DATE (ngày tháng), hoặc các kiểu phức tạp hơn như ARRAY (mảng – tập hợp các phần tử cùng kiểu) và STRUCT (cấu trúc – tập hợp các phần tử khác kiểu). Mỗi câu lệnh trong ST phải kết thúc bằng dấu chấm phẩy (;), đảm bảo sự phân tách rõ ràng giữa các lệnh, và các khối lệnh được bao quanh bởi các từ khóa BEGIN…END_WHILE, IF…THEN…END_IF, v.v.

Các câu lệnh điều khiển luồng là xương sống của mọi chương trình ST, cho phép lập trình viên xác định trình tự thực thi của các lệnh dựa trên các điều kiện và vòng lặp. Câu lệnh điều kiện bao gồm:

• IF…THEN…ELSIF…ELSE…END_IF: Cấu trúc này cho phép chương trình thực thi một khối lệnh nếu một điều kiện là đúng, và có thể kiểm tra các điều kiện khác nếu điều kiện ban đầu sai, hoặc thực thi một khối lệnh mặc định nếu tất cả các điều kiện trước đó đều sai. Ví dụ: IF temperature > 100.0 THEN Heater := FALSE; ELSIF temperature < 80.0 THEN Heater := TRUE; ELSE Heater := HOLD; END_IF;
• CASE…OF…ELSE…END_CASE: Cấu trúc này được sử dụng khi có nhiều lựa chọn dựa trên giá trị của một biến. Ví dụ: CASE state_machine OF 0: Motor := FALSE; 1: Motor := TRUE; 2: Valve := OPEN; ELSE Error_Flag := TRUE; END_CASE;

Câu lệnh lặp được dùng để thực thi một khối lệnh nhiều lần. Gồm có:

• FOR…DO…END_FOR: Vòng lặp này thực hiện một khối lệnh với số lần lặp xác định. Ví dụ: FOR i := 1 TO 10 DO result := result + i; END_FOR;
• WHILE…DO…END_WHILE: Vòng lặp này tiếp tục thực thi khối lệnh miễn là điều kiện còn đúng. Ví dụ: WHILE (current_value < target_value) AND (timeout_flag = FALSE) DO current_value := current_value + 1; END_WHILE;
• REPEAT…UNTIL…END_REPEAT: Vòng lặp này đảm bảo khối lệnh được thực hiện ít nhất một lần, và tiếp tục lặp cho đến khi điều kiện UNTIL trở thành đúng. Ví dụ: REPEAT calculate_new_position(); UNTIL (distance < 0.1); END_REPEAT;

Câu lệnh nhảy/thoát cung cấp khả năng kiểm soát luồng điều khiển linh hoạt hơn:

• EXIT: Lệnh này dùng để thoát khỏi vòng lặp hiện tại.
• RETURN: Lệnh này dùng để thoát khỏi chương trình con (Function hoặc Function Block) và trả về điểm gọi.

Các phép toán trong ST bao gồm các toán tử số học cơ bản (+, -, *, /, MOD – chia lấy dư, ABS – giá trị tuyệt đối), các toán tử so sánh (=, <>, <, >, <=, >=) để so sánh giá trị, và các toán tử logic (AND, OR, NOT, XOR) để thực hiện các phép toán Boolean.

Gọi hàm và khối chức năng (Function & Function Block Calls) là một khả năng mạnh mẽ của ST. Lập trình viên có thể gọi các khối chức năng PLC có sẵn (như timers TON, TOFF; counters CTU, CTD; khối PID điều khiển) hoặc các hàm và khối chức năng tùy chỉnh do người dùng định nghĩa. Ví dụ: MyTimer(IN := StartButton, PT := T#5s, Q => TimerOutput); hoặc result := ABS(input_value);


3. Ứng dụng thực tế của Structured Text trong tự động hóa công nghiệp

Structured Text được ứng dụng rộng rãi trong các hệ thống tự động hóa công nghiệp đòi hỏi sự phức tạp và linh hoạt cao, đặc biệt là trong việc xử lý dữ liệu phức tạp và thuật toán nâng cao.

ST cho phép lập trình viên thực hiện các tính toán công thức phức tạp, chẳng hạn như chuyển đổi đơn vị, tính toán hiệu suất (OEE – Overall Equipment Effectiveness), hoặc mô phỏng các mô hình vật lý. Khả năng xử lý mảng (Array) và cấu trúc dữ liệu (Struct) là một điểm mạnh lớn, cho phép tổ chức và thao tác với một lượng lớn dữ liệu một cách có cấu trúc, ví dụ như lưu trữ dữ liệu sản phẩm, thông tin lỗi, hoặc tham số cấu hình.

Hơn nữa, ST là ngôn ngữ lý tưởng để triển khai các thuật toán điều khiển nâng cao mà các ngôn ngữ đồ họa khó có thể biểu diễn, như các biến thể của thuật toán PID tùy biến, điều khiển mờ (Fuzzy Logic) hoặc các thuật toán tối ưu hóa phức tạp.

Truyền thông và xử lý chuỗi ký tự là một lĩnh vực quan trọng khác mà ST thể hiện ưu thế. Trong các ứng dụng hiện đại, PLC thường cần giao tiếp với các thiết bị bên ngoài như máy quét mã vạch, máy in nhãn, hệ thống quản lý cơ sở dữ liệu, hoặc các thiết bị IoT. ST cung cấp các hàm và cú pháp để phân tích và tạo các chuỗi dữ liệu (parsing, formatting strings), cho phép PLC trao đổi thông tin một cách hiệu quả và linh hoạt với các hệ thống này.

Quản lý lỗi và ngoại lệ cũng được thực hiện hiệu quả hơn bằng ST nhờ vào cấu trúc điều khiển như IF-THEN-ELSE hoặc CASE. Lập trình viên có thể viết các khối mã để bắt và xử lý các tình huống lỗi hoặc điều kiện bất thường một cách có tổ chức, nâng cao độ tin cậy và khả năng phục hồi của hệ thống.

ST đóng vai trò quan trọng trong việc tích hợp với các ngôn ngữ khác trong môi trường IEC 61131-3. Trong một chương trình PLC lớn, ST có thể được sử dụng cho các phần tính toán phức tạp hoặc quản lý dữ liệu, trong khi Ladder Logic đảm nhiệm các logic tuần tự đơn giản và điều khiển bật/tắt an toàn, còn FBD được dùng cho điều khiển quy trình và xử lý tín hiệu analog. Sự kết hợp này cho phép kỹ sư tận dụng thế mạnh của từng ngôn ngữ, tạo ra một chương trình hiệu quả và dễ bảo trì.

Các hệ thống đòi hỏi tính linh hoạt cao là nơi ST thực sự phát huy sức mạnh. Điều này bao gồm các hệ thống robot phức tạp nơi cần các thuật toán nội suy quỹ đạo và động học, hệ thống kiểm tra chất lượng bằng thị giác máy nơi cần xử lý và phân tích dữ liệu hình ảnh, hoặc các hệ thống điều khiển nhiều trục chuyển động (motion control) yêu cầu tính toán chính xác vị trí và vận tốc. ST cung cấp cú pháp cần thiết để hiện thực hóa các thuật toán này một cách trực tiếp trong PLC.

4. Ưu và nhược điểm của Structured Text

Ưu điểm

Structured Text nổi bật với những ưu điểm mạnh mẽ khi đối mặt với các bài toán điều khiển phức tạp, nhưng cũng có những hạn chế cần được nhận thức.

• Ưu điểm hàng đầu của ST là tính linh hoạt và mạnh mẽ, có khả năng thực hiện hầu hết mọi loại thuật toán mà các ngôn ngữ lập trình PLC khác có thể khó hoặc không thể biểu diễn. Điều này biến ST thành một công cụ không giới hạn cho các kỹ sư có khả năng lập trình tốt, cho phép họ tạo ra các giải pháp tùy biến cao và tối ưu.

• Cấu trúc rõ ràng là một lợi thế đáng kể của ST. Mặc dù là ngôn ngữ văn bản, nhưng với việc sử dụng các cấu trúc điều khiển (IF, CASE, FOR, WHILE) và khối lệnh rõ ràng, ST giúp quản lý chương trình lớn và phức tạp một cách hiệu quả. Điều này cải thiện tính dễ đọc và bảo trì của mã, đặc biệt khi có nhiều lập trình viên cùng làm việc trên một dự án.
• Hiệu suất cao thường là một đặc điểm của ST đối với các tác vụ tính toán chuyên sâu. Việc mã hóa trực tiếp bằng các câu lệnh văn bản có thể cho phép tối ưu hóa mã tốt hơn so với việc sử dụng các khối đồ họa, dẫn đến thời gian thực thi nhanh hơn cho các thuật toán phức tạp.
• ST cũng rất gần gũi với ngôn ngữ lập trình cấp cao như Pascal hay C. Điều này là một lợi thế cho các lập trình viên IT hoặc kỹ sư phần mềm muốn chuyển sang lập trình PLC, giúp họ thích nghi nhanh chóng và áp dụng kiến thức lập trình đã có.
• Cuối cùng, khả năng tái sử dụng của ST rất linh hoạt thông qua việc tạo hàm (Function) và khối hàm (Function Block) tùy chỉnh. Lập trình viên có thể viết các đoạn mã ST riêng, đóng gói chúng thành các hàm hoặc khối hàm để tái sử dụng trong các dự án khác, tiết kiệm thời gian và giảm thiểu lỗi.

Nhược điểm

Tuy nhiên, ST cũng có những nhược điểm cần lưu ý:

• Kém trực quan cho người mới là một hạn chế lớn. Đối với những người không có nền tảng về lập trình văn bản hoặc quen thuộc với sơ đồ điện, ST có thể khó hình dung luồng logic hơn so với Ladder Logic hoặc Function Block Diagram.
• Khó gỡ lỗi trực quan cũng là một thách thức. Khác với LD có thể “nhìn thấy” dòng điện hoặc FBD có luồng dữ liệu, ST không có biểu diễn đồ họa tương tự, buộc lập trình viên phải theo dõi từng dòng mã và giá trị biến để tìm lỗi, có thể tốn thời gian hơn cho các lỗi logic phức tạp.
• ST không phải là lựa chọn tối ưu cho logic Boolean đơn giản. Việc viết các câu lệnh IF-THEN-ELSE cho các tác vụ bật/tắt cơ bản có thể trở nên cồng kềnh hơn so với việc vẽ một bậc thang đơn giản trong Ladder Logic, dẫn đến mã dài hơn và khó đọc hơn cho các trường hợp đơn giản.
• Cuối cùng, ST yêu cầu kiến thức lập trình cơ bản về cú pháp, cấu trúc điều khiển, và các khái niệm như biến, kiểu dữ liệu, vòng lặp. Điều này có thể là một rào cản đối với những người không có kinh nghiệm lập trình từ trước.

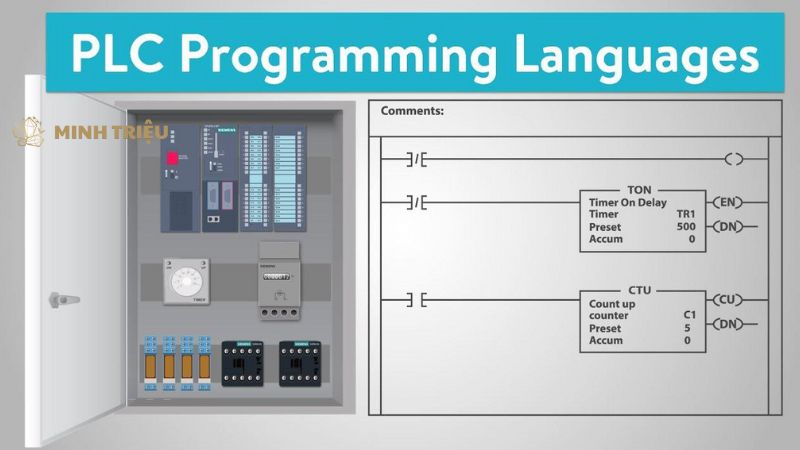

5. So sánh Structured Text với các ngôn ngữ lập trình PLC khác

Structured Text có những điểm khác biệt rõ ràng với các ngôn ngữ lập trình PLC khác được quy định trong IEC 61131-3, tạo nên vai trò độc đáo của nó trong tự động hóa.

Khi so sánh ST với Ladder Logic (LD), cả hai đều có khả năng thực hiện logic Boolean cơ bản. Tuy nhiên, ST thể hiện sức mạnh vượt trội trong việc tính toán phức tạp, xử lý dữ liệu, và triển khai các thuật toán. LD nổi trội trong việc mô phỏng các mạch điện rơ-le, rất trực quan cho các tác vụ điều khiển tuần tự, liên khóa và an toàn. ST sẽ là lựa chọn tốt hơn khi cần các vòng lặp, mảng, hoặc các phép tính toán học chuyên sâu mà LD sẽ trở nên cồng kềnh hoặc không hiệu quả.

Đối với ST và Function Block Diagram (FBD), cả hai đều có khả năng xử lý các hàm toán học và gọi các khối chức năng có sẵn. Tuy nhiên, ST là ngôn ngữ văn bản, cung cấp sự linh hoạt cao hơn cho việc viết các thuật toán phức tạp, xử lý chuỗi và quản lý các cấu trúc dữ liệu. FBD là ngôn ngữ đồ họa, rất trực quan cho việc hình dung luồng dữ liệu và lý tưởng cho điều khiển liên tục. ST phù hợp hơn khi cần sự kiểm soát chi tiết ở cấp độ mã, trong khi FBD ưu việt cho việc thiết kế các hệ thống dựa trên chức năng và luồng dữ liệu.

Khi đặt ST cạnh SFC (Sequential Function Chart), SFC là một ngôn ngữ mô tả trình tự các bước và chuyển tiếp của một quy trình điều khiển. Trong khi đó, ST thực hiện các hành động cụ thể bên trong từng bước của SFC. Nói cách khác, SFC cung cấp cấu trúc tổng thể của chương trình theo trình tự, còn ST viết chi tiết logic điều khiển cho từng hành động hoặc điều kiện chuyển tiếp trong các bước đó.

Khi nào nên chọn ST? Kỹ sư nên ưu tiên sử dụng ST trong các trường hợp sau:

• Khi cần thực hiện các phép tính toán học phức tạp và xử lý dữ liệu lớn.
• Khi làm việc với mảng (Array) và cấu trúc dữ liệu (Struct) để tổ chức thông tin.
• Khi cần triển khai các thuật toán điều khiển nâng cao không có sẵn dưới dạng khối chức năng.
• Khi giao tiếp với các hệ thống bên ngoài thông qua chuỗi ký tự hoặc các giao thức phức tạp.
• Khi cần điều khiển chuyển động phức tạp (motion control) hoặc các hệ thống robot.
• Khi muốn tái sử dụng mã thông qua các hàm (Function) và khối hàm (Function Block) tùy chỉnh.
• Khi có kinh nghiệm vững chắc về lập trình văn bản và muốn khai thác tối đa sức mạnh của PLC.

6. Tương lai của Structured Text trong kỷ nguyên Công nghiệp 4.0

Tương lai của Structured Text trong bối cảnh Công nghiệp 4.0 sẽ khẳng định vai trò ngày càng trung tâm của nó, đặc biệt trong việc tích hợp hệ thống và xử lý các bài toán phức tạp hơn. ST sẽ tiếp tục là cầu nối quan trọng giữa PLC và các hệ thống IT/OT khác như MES (Manufacturing Execution System), ERP (Enterprise Resource Planning), và các nền tảng Cloud (Điện toán đám mây).

Khả năng của ST trong việc xử lý dữ liệu, định dạng chuỗi và giao tiếp đa dạng cho phép PLC trao đổi thông tin một cách hiệu quả với các hệ thống này, thúc đẩy quá trình số hóa và tích hợp theo chiều dọc.

Với sự bùng nổ của AI (Trí tuệ nhân tạo) và Machine Learning, ST sẽ ngày càng được sử dụng để phát triển các thuật toán phức tạp hơn trực tiếp trên các Edge Device (thiết bị biên) hoặc PLC thông minh. Các thuật toán dự đoán, tối ưu hóa quy trình, hoặc thậm chí là học máy đơn giản có thể được triển khai bằng ST, giảm thiểu độ trễ và nâng cao khả năng phản ứng của hệ thống tự động hóa.

Sự hội tụ giữa OT (Operational Technology) và IT (Information Technology) là một xu hướng rõ rệt, và ST đóng vai trò là cầu nối ngôn ngữ quan trọng. Với cú pháp quen thuộc với lập trình viên IT, ST giúp họ dễ dàng tham gia sâu hơn vào việc lập trình và tối ưu hóa các hệ thống tự động hóa, thu hẹp khoảng cách giữa hai lĩnh vực này và thúc đẩy sự đổi mới.

Tăng cường khả năng xử lý dữ liệu là một mục tiêu quan trọng của ST trong tương lai. Với lượng Big Data khổng lồ được tạo ra từ các cảm biến và thiết bị trong nhà máy thông minh, ST sẽ được phát triển để xử lý và phân tích dữ liệu này một cách hiệu quả hơn, hỗ trợ việc tối ưu hóa quy trình, bảo trì dự đoán và ra quyết định dựa trên dữ liệu.

Các công cụ lập trình và môi trường phát triển cho ST cũng sẽ tiếp tục được cải tiến, cung cấp các tính năng debug mạnh mẽ hơn, gợi ý mã thông minh (code completion), kiểm tra cú pháp nâng cao, và tích hợp với các hệ thống quản lý phiên bản (version control systems). Điều này giúp lập trình viên viết mã nhanh hơn, giảm lỗi, và quản lý các dự án ST lớn một cách chuyên nghiệp.

7. Kết luận

Tóm lại, Ngôn ngữ lập trình Structured Text (ST) đã khẳng định vị thế của mình là một công cụ không thể thiếu trong lĩnh vực tự động hóa trong sản xuất công nghiệp hiện đại, đặc biệt là khi đối mặt với các bài toán điều khiển phức tạp, xử lý dữ liệu chuyên sâu và nhu cầu tích hợp hệ thống. Với cú pháp mạnh mẽ, linh hoạt và gần gũi với các ngôn ngữ lập trình cấp cao, ST cung cấp khả năng giải quyết các thách thức mà các ngôn ngữ đồ họa khác khó lòng đáp ứng.

Mặc dù ST có thể đòi hỏi một nền tảng kiến thức lập trình nhất định và kém trực quan hơn so với Ladder Logic hay Function Block Diagram cho các tác vụ đơn giản, nhưng khả năng xử lý thuật toán phức tạp, tái sử dụng mã hiệu quả và vai trò cầu nối giữa OT và IT biến nó thành một tài sản vô giá trong kỷ nguyên Công nghiệp 4.0.

Để thành công trong môi trường tự động hóa ngày càng phát triển, các kỹ sư và lập trình viên PLC cần phải nắm vững Structured Text. Việc kết hợp linh hoạt ST với các ngôn ngữ IEC 61131-3 khác sẽ giúp họ xây dựng các hệ thống điều khiển thông minh, hiệu quả và đáng tin cậy, đáp ứng các yêu cầu ngày càng cao của sản xuất công nghiệp trong tương lai.
