Ngôn ngữ lập trình Function Block Diagram – Nâng tầm trực quan hóa điều khiển tự động

Ngôn ngữ lập trình Function Block Diagram (FBD) là một trong những ngôn ngữ được tiêu chuẩn hóa trong bộ IEC 61131-3 – bộ tiêu chuẩn quốc tế dành cho lập trình các bộ điều khiển logic khả trình (PLC). FBD được thiết kế dưới dạng đồ họa trực quan, cho phép người lập trình xây dựng logic điều khiển thông qua các khối chức năng được kết nối với nhau bằng các đường dẫn tín hiệu. Chính nhờ đặc điểm này, ngôn ngữ lập trình Function Block Diagram rất phù hợp với những ứng dụng yêu cầu tính logic rõ ràng, dễ nhìn và dễ bảo trì.

Tại công ty Minh Triệu, ngôn ngữ lập trình Function Block Diagram đã được ứng dụng hiệu quả trong các hệ thống điều khiển tự động cho nhà máy, dây chuyền sản xuất và hệ thống xử lý tín hiệu. Nhờ giao diện lập trình dạng khối, các kỹ sư có thể nhanh chóng hình dung được quá trình xử lý tín hiệu, luồng dữ liệu và trạng thái hoạt động của thiết bị, từ đó giảm thiểu sai sót và tăng hiệu quả khi vận hành thực tế.

Một trong những ưu điểm lớn nhất của Function Block Diagram là khả năng tái sử dụng các khối chức năng đã được lập trình sẵn, giúp tiết kiệm thời gian khi thiết kế hệ thống. Ngoài ra, FBD còn dễ học đối với những kỹ thuật viên không chuyên sâu về lập trình truyền thống, nhờ đó mở rộng phạm vi ứng dụng trong các doanh nghiệp sản xuất vừa và nhỏ.

Trong thời đại công nghiệp 4.0, khi yêu cầu về tính tự động, độ ổn định và khả năng mở rộng ngày càng cao, ngôn ngữ lập trình Function Block Diagram đang là lựa chọn tối ưu cho các dự án điều khiển hiện đại, nơi sự trực quan và hiệu quả đóng vai trò then chốt.

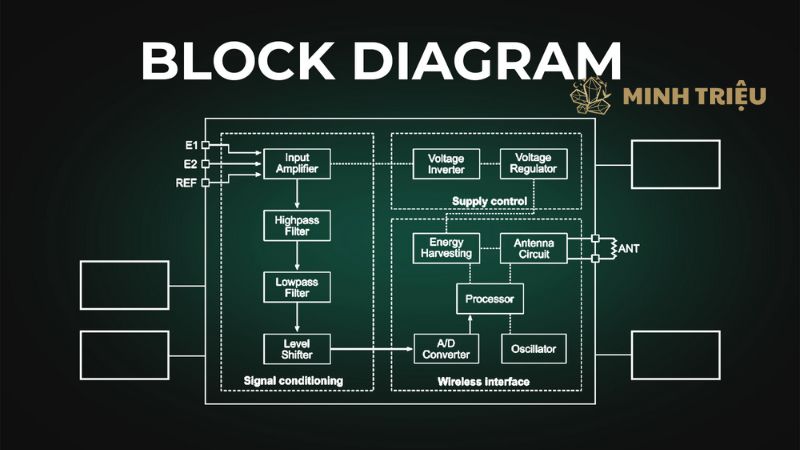

1. Giới thiệu tổng quan về Function Block Diagram (FBD) và vị trí trong tự động hóa

Function Block Diagram (FBD) là một trong những ngôn ngữ lập trình đồ họa được sử dụng phổ biến trong các PLC (Programmable Logic Controller) và các hệ thống điều khiển công nghiệp khác, cho phép kỹ sư thiết kế các chương trình điều khiển bằng cách kết nối các khối chức năng có sẵn hoặc do người dùng định nghĩa. Ngôn ngữ này mô tả chức năng hệ thống thông qua luồng dữ liệu giữa các khối, cung cấp một cái nhìn trực quan về quy trình xử lý thông tin và điều khiển. Bài viết này sẽ trình bày chi tiết về cấu trúc, nguyên lý hoạt động, các loại khối chức năng phổ biến, ứng dụng thực tế của FBD trong tự động hóa công nghiệp, đồng thời so sánh FBD với các ngôn ngữ lập trình PLC khác, phân tích ưu nhược điểm và đưa ra cái nhìn về tương lai của nó, nhằm cung cấp kiến thức chuyên sâu và hữu ích cho kỹ sư tự động hóa, sinh viên và những người quan tâm đến lập trình PLC.

FBD thuộc nhóm các ngôn ngữ lập trình đồ họa trong tiêu chuẩn quốc tế IEC 61131-3, một bộ tiêu chuẩn định nghĩa các ngôn ngữ lập trình chung cho PLC để tăng cường tính nhất quán và khả năng chuyển đổi giữa các nền tảng của các nhà sản xuất khác nhau. Trong khuôn khổ IEC 61131-3, FBD đứng cạnh các ngôn ngữ khác như Ladder Diagram (LD), Structured Text (ST), Instruction List (IL) và Sequential Function Chart (SFC), mỗi ngôn ngữ đều có thế mạnh riêng cho các loại hình điều khiển khác nhau. Mối quan hệ giữa FBD và các ngôn ngữ này là bổ trợ lẫn nhau, cho phép lập trình viên lựa chọn hoặc kết hợp chúng để tối ưu hóa chương trình.

Vai trò và tầm quan trọng của FBD đặc biệt rõ nét trong các ứng dụng điều khiển liên tục và xử lý tín hiệu analog, nơi nó cung cấp sự trực quan và hiệu quả vượt trội so với các ngôn ngữ khác. FBD cho phép kỹ sư biểu diễn các hàm toán học, các thuật toán điều khiển PID (Proportional-Integral-Derivative) và các quy trình xử lý dữ liệu phức tạp một cách rõ ràng và dễ hiểu thông qua các khối có sẵn. Điều này biến FBD thành một lựa chọn tối ưu cho việc thiết kế các hệ thống điều khiển phức tạp, giảm thiểu lỗi lập trình và đơn giản hóa quá trình bảo trì trong tự động hóa công nghiệp.

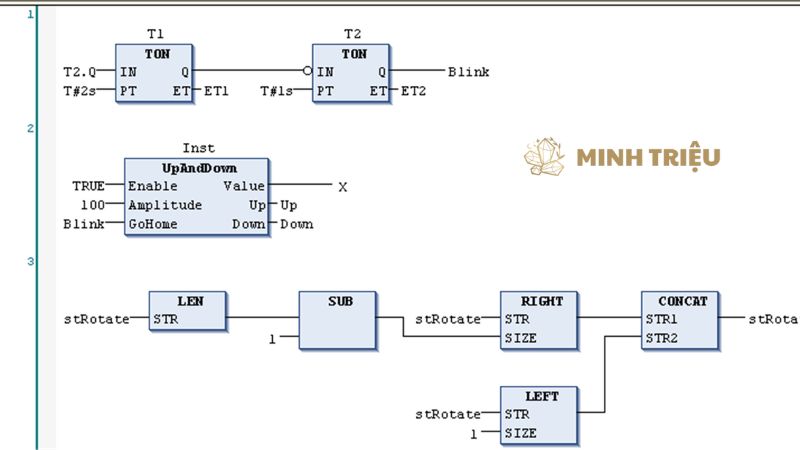

2. Cấu trúc và nguyên lý hoạt động của Function Block Diagram

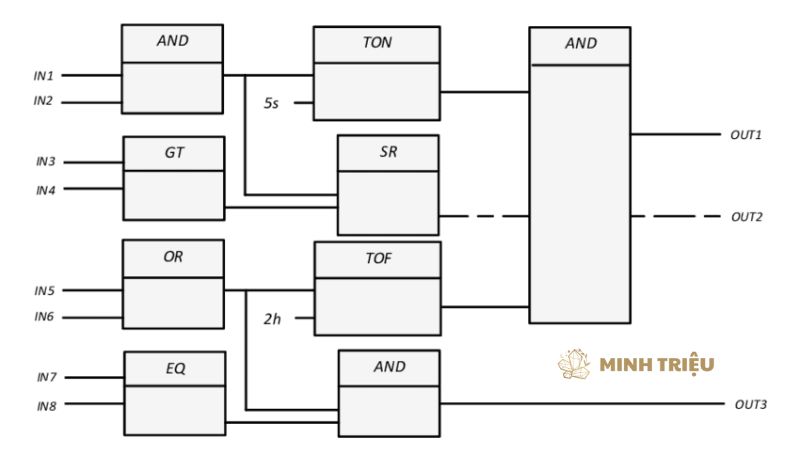

Cấu trúc cơ bản của một chương trình Function Block Diagram được xây dựng từ các khối chức năng, các đường kết nối và các biến, tạo thành một luồng dữ liệu rõ ràng. Khối chức năng (Function Block) là đơn vị cơ bản nhất trong FBD, biểu diễn một chức năng điều khiển cụ thể như một phép toán logic (AND, OR), một phép tính toán học (ADD, SUB), một bộ định thời (Timer – TON), một bộ đếm (Counter – CTU), hoặc một thuật toán điều khiển phức tạp hơn như PID. Mỗi khối chức năng có các đầu vào (inputs) để nhận dữ liệu, các đầu ra (outputs) để truyền kết quả và các tham số (parameters) để cấu hình hoạt động của khối. Ví dụ, một khối ADD sẽ có hai đầu vào số và một đầu ra là tổng của chúng, trong khi một khối TON sẽ có đầu vào kích hoạt, đầu vào thời gian đặt và đầu ra trạng thái.

Các khối chức năng được liên kết với nhau thông qua đường kết nối (Connection lines), đại diện cho luồng dữ liệu và tín hiệu điều khiển giữa các khối. Đường kết nối cho phép đầu ra của một khối trở thành đầu vào của khối khác, tạo thành một mạng lưới logic xử lý thông tin. Các đường này giúp lập trình viên dễ dàng theo dõi dòng chảy của dữ liệu qua chương trình. Biến (Variables) được sử dụng để lưu trữ và truyền dữ liệu trong chương trình, bao gồm các biến đầu vào vật lý, đầu ra vật lý, và các biến nội bộ. Việc khai báo và sử dụng biến được thực hiện trong bảng biến của PLC, và chúng có thể được gán cho các đầu vào/đầu ra của các khối chức năng.

Nguyên lý thực thi của một chương trình FBD tuân theo mô hình thực thi theo luồng dữ liệu (Data Flow Execution), nghĩa là một khối chức năng chỉ được thực thi khi tất cả các đầu vào của nó đã sẵn sàng. Thứ tự thực hiện các khối trong FBD thường được xác định tự động bởi phần mềm lập trình PLC (ví dụ, từ trái sang phải, từ trên xuống dưới), hoặc có thể được chỉ định bằng cách đánh số thứ tự thực hiện cho các khối nếu cần thiết. Chu trình quét PLC (Scan Cycle) vẫn là nền tảng cho việc thực thi chương trình FBD, bao gồm các bước: đọc đầu vào, thực thi chương trình FBD theo luồng dữ liệu, và cuối cùng là ghi đầu ra. Chu trình này diễn ra liên tục, đảm bảo phản ứng thời gian thực của hệ thống điều khiển.

3. Các loại Function Block phổ biến và ứng dụng

Function Block Diagram cung cấp một thư viện phong phú các loại khối chức năng, phục vụ đa dạng các yêu cầu điều khiển trong tự động hóa công nghiệp. Khối logic là nhóm khối cơ bản nhất, bao gồm các cổng AND, OR, NOT, XOR. Chúng được ứng dụng rộng rãi trong điều khiển điều kiện, ví dụ như bật một thiết bị khi tất cả các điều kiện đầu vào đều đúng (khối AND), hoặc khi ít nhất một điều kiện là đúng (khối OR).

Khối toán học được sử dụng để thực hiện các phép tính số học cơ bản như ADD (cộng), SUB (trừ), MUL (nhân), DIV (chia), và các phép tính phức tạp hơn như căn bậc hai, lũy thừa. Các khối này có ứng dụng quan trọng trong tính toán các giá trị analog, chuyển đổi đơn vị, hoặc xử lý các tín hiệu đo lường từ cảm biến để đưa ra quyết định điều khiển.

Khối thời gian (Timer) là một nhóm khối thiết yếu trong FBD, bao gồm các loại như TON (Timer ON-delay), TOFF (Timer OFF-delay) và TP (Timer Pulse). Chúng được ứng dụng để tạo ra các khoảng thời gian trễ, điều khiển thời gian hoạt động của thiết bị, hoặc tạo các xung tín hiệu.

Khối đếm (Counter) cũng là một phần quan trọng, bao gồm CTU (Counter Up), CTD (Counter Down) và CTUD (Counter Up/Down). Các khối này có chức năng đếm số lần xảy ra một sự kiện. Đầu ra của bộ đếm có thể được sử dụng để kích hoạt các hành động tiếp theo khi đạt đến một ngưỡng nhất định.

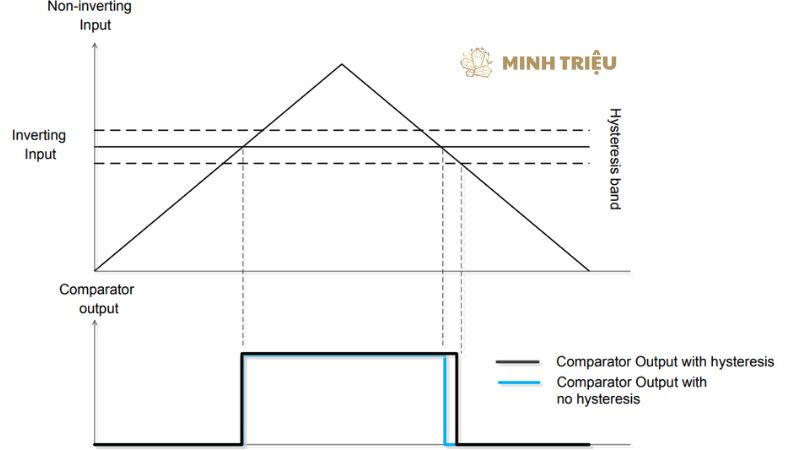

Khối so sánh (Comparator) được dùng để so sánh giá trị giữa các biến số, bao gồm các phép so sánh như GT (lớn hơn), LT (nhỏ hơn), EQ (bằng), NE (khác), GE (lớn hơn hoặc bằng), LE (nhỏ hơn hoặc bằng). Chúng được ứng dụng rộng rãi trong điều khiển ngưỡng, giới hạn.

Một trong những ứng dụng nổi bật nhất của FBD là trong điều khiển liên tục và đặc biệt là điều khiển PID (Proportional-Integral-Derivative). Các khối PID là những khối chức năng phức tạp có sẵn trong thư viện của PLC, cho phép kỹ sư dễ dàng cấu hình và triển khai các thuật toán điều khiển vòng kín cho các đại lượng như nhiệt độ, áp suất, lưu lượng, và tốc độ. FBD cung cấp một cách trực quan để kết nối các đầu vào (giá trị đặt, giá trị phản hồi) và đầu ra (tín hiệu điều khiển) của khối PID với các phần còn lại của chương trình.

Ngoài ra, tùy thuộc vào nhà sản xuất PLC, còn có các khối chức năng chuyên biệt khác như khối truyền thông để giao tiếp với các thiết bị khác, khối xử lý chuỗi ký tự, hoặc các khối điều khiển động cơ bước/servo, mở rộng khả năng ứng dụng của FBD.

4. Ứng dụng thực tế của FBD trong tự động hóa công nghiệp

FBD tìm thấy ứng dụng mạnh mẽ trong nhiều lĩnh vực của tự động hóa công nghiệp, đặc biệt là trong điều khiển quy trình liên tục và xử lý dữ liệu. Một trong những ứng dụng điển hình nhất là các hệ thống điều khiển nhiệt độ sử dụng thuật toán PID control. Trong các lò nhiệt công nghiệp, PLC sẽ sử dụng một khối PID trong chương trình FBD để đọc giá trị nhiệt độ từ cảm biến, so sánh với giá trị đặt, và tính toán tín hiệu điều khiển để điều chỉnh van cấp nhiên liệu hoặc công suất điện trở, duy trì nhiệt độ ổn định. Tương tự, FBD cũng được áp dụng để điều khiển mức chất lỏng, áp suất trong bể/bồn, hoặc lưu lượng dòng chảy trong các đường ống, đảm bảo chất lượng sản phẩm và hiệu quả vận hành.

Xử lý tín hiệu Analog là một lĩnh vực khác mà FBD thể hiện ưu thế vượt trội. PLC thường nhận các tín hiệu analog từ các cảm biến (ví dụ: 4-20mA, 0-10V) để biểu diễn các đại lượng vật lý. FBD được sử dụng để chuyển đổi các giá trị thô này thành các giá trị có ý nghĩa kỹ thuật (scaling), thực hiện các phép tính toán học (ADD, MUL) hoặc logic để xử lý chúng, và sau đó chuyển đổi thành tín hiệu điều khiển analog để điều khiển các thiết bị như van điều khiển hoặc bộ biến tần.

Một ưu điểm lớn của FBD là khả năng tái sử dụng mã và cấu trúc module, thể hiện thông qua việc tạo các khối chức năng tùy chỉnh (User-Defined Function Blocks – UDFB). Khi một nhóm các lệnh hoặc một quy trình con được sử dụng lặp đi lặp lại trong nhiều phần của chương trình hoặc trong nhiều dự án khác nhau, kỹ sư có thể đóng gói chúng thành một UDFB duy nhất. Điều này giúp tiết kiệm thời gian lập trình, giảm thiểu lỗi, và tăng cường tính dễ bảo trì. Mỗi UDFB có các đầu vào và đầu ra riêng, giúp nó hoạt động như một “hộp đen” độc lập, giúp lập trình viên tập trung vào chức năng tổng thể.

5. So sánh FBD với các ngôn ngữ lập trình PLC khác

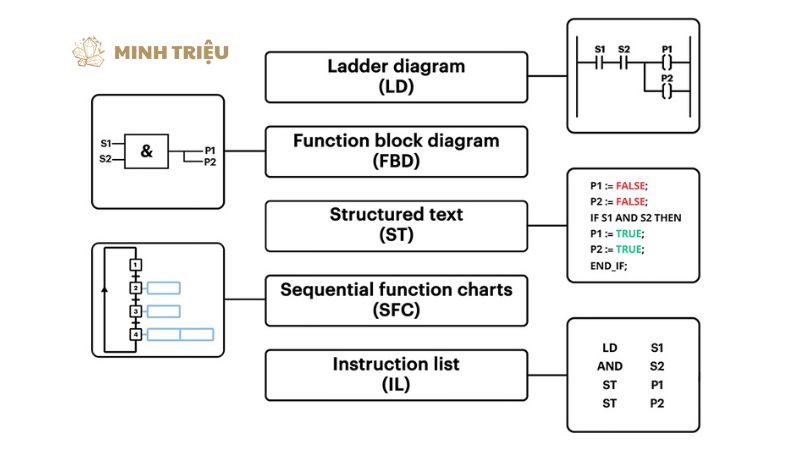

Để hiểu rõ hơn về vị trí của FBD, cần thiết phải so sánh nó với các ngôn ngữ lập trình PLC phổ biến khác được quy định trong IEC 61131-3.

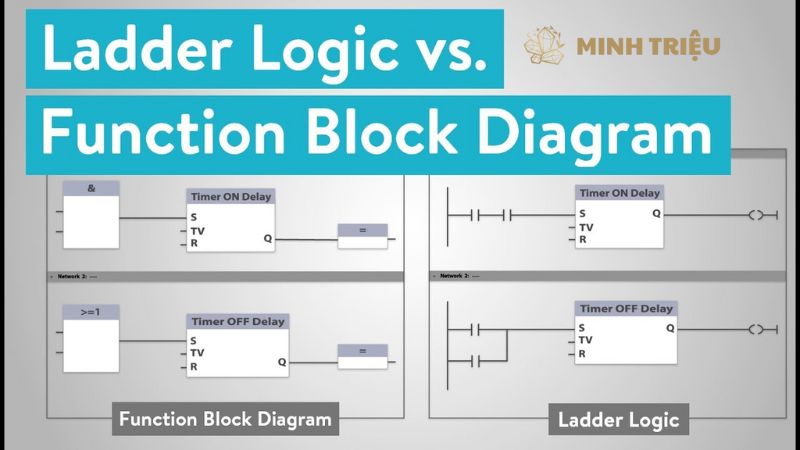

FBD và Ladder Logic (LD) có điểm tương đồng rõ rệt ở chỗ cả hai đều là ngôn ngữ lập trình đồ họa và trực quan, giúp kỹ sư dễ dàng hình dung logic điều khiển. Tuy nhiên, chúng khác biệt đáng kể về trọng tâm ứng dụng. Ladder Logic mạnh mẽ hơn trong việc thể hiện logic Boolean và các quy trình điều khiển tuần tự, mô phỏng sơ đồ rơ-le điện với các tiếp điểm và cuộn dây. Điều này khiến LD trở thành lựa chọn ưu tiên cho các tác vụ bật/tắt đơn giản, điều khiển liên khóa hoặc điều khiển chuỗi các sự kiện rời rạc. Ngược lại, FBD nổi trội hơn trong điều khiển liên tục, tính toán phức tạp, và xử lý dữ liệu analog. FBD biểu diễn các hàm toán học, khối PID, và các thuật toán phức tạp khác một cách rõ ràng và có cấu trúc hơn. Việc lựa chọn giữa LD và FBD phụ thuộc vào bản chất của bài toán điều khiển.

Khi so sánh FBD với Structured Text (ST), chúng ta thấy cả hai ngôn ngữ đều có khả năng thực hiện các phép tính và logic phức tạp. Tuy nhiên, hình thức biểu diễn của chúng là hoàn toàn khác nhau. FBD là ngôn ngữ đồ họa, dễ dàng hình dung luồng dữ liệu thông qua việc kết nối các khối chức năng. Điều này rất hữu ích cho việc debug và bảo trì, đặc biệt đối với các quy trình có luồng dữ liệu rõ ràng. Ngược lại, Structured Text là một ngôn ngữ lập trình văn bản, tương tự Pascal hoặc C, cung cấp sự linh hoạt cao hơn cho việc viết các thuật toán phức tạp, quản lý chuỗi, mảng, và các cấu trúc điều khiển như vòng lặp (FOR, WHILE) hoặc điều kiện phức tạp (IF-THEN-ELSE). ST phù hợp hơn cho các bài toán xử lý dữ liệu lớn, giao tiếp phức tạp, hoặc khi cần mã hóa các thuật toán tùy chỉnh mà FBD có thể trở nên cồng kềnh.

Khi nào nên chọn FBD? Kỹ sư nên ưu tiên sử dụng FBD trong các trường hợp sau:

• Điều khiển quy trình liên tục: Đặc biệt là các vòng điều khiển PID cho nhiệt độ, áp suất, lưu lượng.
• Xử lý tín hiệu Analog: Đọc, chuyển đổi, và xử lý các giá trị từ cảm biến analog.
• Các phép tính toán học phức tạp: Thực hiện các công thức, chuyển đổi đơn vị.
• Khi cần tái sử dụng các module chức năng: Tạo các User-Defined Function Blocks (UDFB).
• Khi yêu cầu sự trực quan cao về luồng dữ liệu: Đặc biệt hữu ích cho việc gỡ lỗi và bảo trì.

So sánh FBD với các ngôn ngữ lập trình PLC phổ biến

Tiêu chí so sánh	Function Block Diagram (FBD)	Ladder Diagram (LD)	Structured Text (ST)
Loại hình	Đồ họa	Đồ họa	Văn bản
Ưu điểm chính	Trực quan, dễ hình dung luồng dữ liệu; mạnh cho điều khiển liên tục, PID.	Dễ học cho người quen điện; mạnh cho logic Boolean, điều khiển tuần tự.	Linh hoạt, mạnh cho thuật toán phức tạp, xử lý chuỗi, mảng.
Phù hợp với	Điều khiển quy trình (PID, analog), tính toán, tái sử dụng khối.	Điều khiển bật/tắt, liên khóa, an toàn, điều khiển trình tự.	Thuật toán phức tạp, giao tiếp mạng, xử lý dữ liệu lớn.
Độ phức tạp	Có thể trở nên phức tạp với logic Boolean đơn giản quá nhiều.	Có thể cồng kềnh với các phép toán phức tạp, nhiều tham số.	Khó đọc và debug nếu không quen cú pháp; kém trực quan.
Ví dụ	Khối PID, khối scaling, khối ADD/MUL.	Tiếp điểm NO/NC, cuộn dây, Timer/Counter cơ bản.	Vòng lặp FOR/WHILE, IF-THEN-ELSE, các phép tính với biến mảng.

6. Ưu và nhược điểm của Function Block Diagram

Function Block Diagram mang lại nhiều ưu điểm vượt trội khi được ứng dụng trong lĩnh vực tự động hóa, đặc biệt là khả năng trực quan hóa cao. FBD cho phép kỹ sư nhìn thấy luồng dữ liệu và logic điều khiển một cách rõ ràng thông qua các kết nối đồ họa giữa các khối. Điều này giúp lập trình viên dễ dàng hiểu cách chương trình hoạt động, giảm thiểu thời gian học tập và tăng cường khả năng gỡ lỗi.

FBD cực kỳ phù hợp với các ứng dụng điều khiển liên tục và PID, một lĩnh vực mà các ngôn ngữ khác như Ladder Logic có thể gặp khó khăn. Các khối PID được tích hợp sẵn giúp kỹ sư nhanh chóng triển khai các vòng điều khiển phức tạp mà không cần phải viết mã từ đầu. Khả năng biểu diễn các hàm toán học và thuật toán điều khiển một cách hiệu quả cũng là một điểm mạnh lớn.

Khả năng tái sử dụng là một ưu điểm nổi bật khác của FBD. Việc tạo ra các khối chức năng tùy chỉnh (User-Defined Function Blocks – UDFB) cho phép kỹ sư đóng gói các đoạn mã phức tạp hoặc các quy trình lặp đi lặp lại thành một khối duy nhất. Điều này không chỉ tiết kiệm thời gian lập trình mà còn giảm thiểu lỗi, tăng cường tính module hóa và dễ bảo trì của chương trình.

Hơn nữa, FBD dễ dàng bảo trì và sửa lỗi nhờ vào luồng logic rõ ràng. Khi có sự cố, kỹ sư có thể nhanh chóng định vị vấn đề bằng cách theo dõi các kết nối và trạng thái của các khối. Tính chuẩn hóa của FBD theo tiêu chuẩn IEC 61131-3 cũng là một lợi thế, giúp kỹ sư dễ dàng chuyển đổi giữa các nền tảng PLC khác nhau mà không phải học lại toàn bộ cú pháp.

Tuy nhiên, Function Block Diagram cũng có những nhược điểm cần được cân nhắc. Sơ đồ có thể trở nên phức tạp và lộn xộn khi xử lý quá nhiều logic Boolean đơn giản hoặc khi có quá nhiều khối và kết nối chồng chéo. Đối với các tác vụ bật/tắt đơn giản hoặc các chuỗi điều khiển tuần tự thuần túy, FBD có thể không hiệu quả bằng Ladder Logic, vì việc sử dụng các khối chức năng có thể làm tăng độ phức tạp không cần thiết. Cuối cùng, đôi khi khó đọc trên màn hình nhỏ hoặc khi sơ đồ quá lớn, yêu cầu việc sắp xếp hợp lý và sử dụng các trang con để quản lý.

Danh sách ưu nhược điểm của FBD:

• Ưu điểm:
  • Trực quan hóa cao, dễ hiểu luồng dữ liệu.
  • Hiệu quả cho điều khiển liên tục và PID.
  • Khả năng tái sử dụng mã mạnh mẽ qua UDFB.
  • Dễ dàng bảo trì và gỡ lỗi.
  • Tuân thủ tiêu chuẩn IEC 61131-3.
• Nhược điểm:
  • Sơ đồ có thể trở nên phức tạp với logic Boolean lớn.
  • Kém hiệu quả hơn Ladder Logic cho điều khiển tuần tự đơn giản.
  • Khó đọc trên màn hình nhỏ hoặc khi có quá nhiều khối.

7. Tương lai của FBD trong kỷ nguyên Công nghiệp 4.0

Tương lai của Function Block Diagram trong bối cảnh Công nghiệp 4.0 sẽ chứng kiến sự tiếp tục phát triển và tích hợp sâu rộng hơn với các công nghệ thông minh. FBD vẫn là một ngôn ngữ lập trình quan trọng cho các tác vụ điều khiển cấp thấp, nhưng nó sẽ được bổ trợ bởi các hệ thống thông minh hơn. Sự kết hợp giữa FBD và PLC thông minh sẽ cho phép các hệ thống tự động hóa thực hiện các chức năng tự chẩn đoán, tự tối ưu hóa, và giao tiếp trực tiếp với các nền tảng IoT (Internet of Things) và AI (Trí tuệ nhân tạo).

Xu hướng phát triển các thư viện khối chức năng chuyên biệt sẽ tiếp tục, nhằm cung cấp các khối sẵn có cho các ngành công nghiệp cụ thể (ví dụ: khối điều khiển robot, khối quản lý năng lượng) hoặc cho các thuật toán điều khiển nâng cao. Điều này giúp các kỹ sư triển khai các giải pháp phức tạp hơn một cách nhanh chóng và hiệu quả.

Các công cụ lập trình tiên tiến đang ngày càng được cải thiện, hỗ trợ kéo-thả thông minh, mô phỏng nâng cao, và thậm chí là tự động hóa việc sinh mã FBD từ các mô hình thiết kế cấp cao hơn. Những công cụ này giúp giảm thời gian phát triển và tăng độ chính xác của chương trình. Mô phỏng nâng cao cho phép kỹ sư kiểm tra logic điều khiển trong môi trường ảo trước khi triển khai trên phần cứng thực, giảm thiểu rủi ro và chi phí.

Cuối cùng, vai trò của FBD trong Edge Computing đang ngày càng được nhận thức. Khi các tính toán và xử lý dữ liệu cần được thực hiện gần nguồn dữ liệu (trên thiết bị PLC hoặc gateway) thay vì gửi lên đám mây, các khối FBD tối ưu có thể được sử dụng để thực hiện các thuật toán phân tích dữ liệu cục bộ, đảm bảo phản ứng thời gian thực và giảm tải cho mạng.

Các khái niệm và xu hướng liên quan đến FBD trong Công nghiệp 4.0

Khái niệm/Xu hướng	Mô tả liên quan đến FBD
PLC thông minh	PLC được tích hợp khả năng kết nối mạng, xử lý dữ liệu mạnh hơn. FBD vẫn là ngôn ngữ điều khiển lõi, nhưng PLC thông minh cho phép các khối FBD giao tiếp trực tiếp với các hệ thống MES/ERP hoặc gửi dữ liệu lên đám mây cho phân tích AI.
Internet of Things (IoT)	FBD sẽ điều khiển các thiết bị tại tầng vận hành (OT) và thu thập dữ liệu từ cảm biến. Dữ liệu này có thể được chuyển qua các cổng IoT (gateway) được lập trình bằng FBD hoặc các ngôn ngữ khác để gửi lên nền tảng IoT Cloud cho phân tích, tạo ra “nhà máy thông minh”.
Trí tuệ nhân tạo (AI)	AI có thể được sử dụng để tối ưu hóa các tham số điều khiển PID trong các khối FBD hoặc để phân tích dữ liệu vận hành từ các khối FBD nhằm dự đoán lỗi hoặc tối ưu hóa hiệu suất quy trình. FBD đóng vai trò là lớp điều khiển chấp hành theo các lệnh từ AI.
Digital Twin	FBD là một phần quan trọng của mô hình Digital Twin (Bản sao số) của một hệ thống vật lý. Các chương trình FBD có thể được mô phỏng trong môi trường ảo để kiểm tra và tối ưu hóa hành vi của hệ thống trước khi triển khai thực tế.
Tự động hóa mã	Các công cụ phát triển phần mềm đang hướng tới việc tự động sinh ra các đoạn mã FBD dựa trên các mô hình thiết kế cấp cao hoặc các thư viện chức năng đã định nghĩa, giảm thiểu công sức lập trình thủ công và tăng cường tính nhất quán.

8. Kết luận

Tóm lại, Ngôn ngữ lập trình Function Block Diagram (FBD) là một công cụ mạnh mẽ và linh hoạt trong lĩnh vực tự động hóa trong sản xuất công nghiệp, đặc biệt phù hợp với các ứng dụng điều khiển liên tục, xử lý tín hiệu analog và các bài toán tính toán phức tạp. Khả năng trực quan hóa cao thông qua các khối chức năng và luồng dữ liệu rõ ràng giúp FBD trở thành lựa chọn ưu tiên cho các kỹ sư muốn thiết kế các hệ thống điều khiển một cách hiệu quả và dễ bảo trì.

Mặc dù FBD có thể không phải là lựa chọn tối ưu cho mọi loại hình điều khiển (ví dụ: logic Boolean đơn giản), nhưng nó có thể được kết hợp một cách hiệu quả với các ngôn ngữ IEC 61131-3 khác như Ladder Logic và Structured Text để tạo ra các chương trình PLC toàn diện và tối ưu. Sự phát triển không ngừng của FBD, cùng với sự tích hợp vào các công nghệ của Công nghiệp 4.0 như IoT và AI, cho thấy ngôn ngữ này sẽ tiếp tục đóng vai trò quan trọng trong việc định hình tương lai của tự động hóa.

Đối với những người làm việc trong ngành kỹ thuật tự động hóa, việc nắm vững Function Block Diagram là rất cần thiết. Nó cung cấp một nền tảng vững chắc để thiết kế, triển khai và duy trì các hệ thống điều khiển hiện đại, giúp họ đối phó với những thách thức ngày càng tăng trong môi trường sản xuất thông minh. Kỹ sư cần tiếp tục khám phá và ứng dụng các khả năng của FBD để đóng góp vào sự phát triển của tự động hóa công nghiệp.
