Ethernet/IP: Cầu nối linh hoạt cho sản xuất hội tụ và IoT công nghiệp

Trong xu thế tự động hóa sản xuất ngày càng phát triển, kết nối dữ liệu hiệu quả giữa các hệ thống trong nhà máy là yếu tố then chốt. Nếu thiếu một giao thức truyền thông linh hoạt, các thiết bị sẽ hoạt động rời rạc, ảnh hưởng đến hiệu suất chung. Bài viết này tập trung phân tích Ethernet/IP — giao thức Ethernet công nghiệp dựa trên CIP — cùng những lợi ích, thách thức và xu hướng phát triển của nó trong bối cảnh Công nghiệp 4.0 và IoT công nghiệp.

1. Nền tảng kiến trúc: Giải mã sức mạnh từ Common Industrial Protocol (CIP)

1.1. Ethernet/IP là gì và sự khác biệt?

Ethernet/IP là một giao thức Ethernet công nghiệp; Nó được phát triển bởi ODVA (Open DeviceNet Vendor Association) và khác biệt ở chỗ nó không chỉ đơn thuần là việc sử dụng Ethernet cho công nghiệp, mà là sự kết hợp giữa Ethernet tiêu chuẩn và CIP (Common Industrial Protocol).

Ethernet/IP tận dụng cơ sở hạ tầng Ethernet quen thuộc (cáp, switch, router) nhưng áp dụng CIP để cung cấp một khuôn khổ thống nhất cho việc cấu hình, kiểm soát và thu thập dữ liệu từ các thiết bị tự động hóa, từ cảm biến đơn lẻ đến robot phức tạp. Điều này cho phép giao tiếp linh hoạt và đáng tin cậy trên toàn bộ nhà máy.

1.2. Vai trò trung tâm của CIP (Common Industrial Protocol)

CIP đóng vai trò là xương sống của Ethernet/IP; Nó định nghĩa cách các thiết bị trao đổi thông tin, bất kể công nghệ mạng cơ bản.

• CIP là gì? CIP là một tập hợp các đối tượng, dịch vụ và mối quan hệ chung; Nó cung cấp một khuôn khổ thống nhất và hướng đối tượng để cấu hình, kiểm soát và thu thập dữ liệu từ các thiết bị công nghiệp. Các thiết bị CIP mô hình hóa chức năng của chúng thành các đối tượng có thuộc tính và phương thức, cho phép giao tiếp tiêu chuẩn hóa.
• Tính độc lập của CIP: Một điểm mạnh nổi bật của CIP là khả năng hoạt động trên nhiều công nghệ mạng khác nhau; CIP không chỉ là giao thức cho Ethernet mà còn là nền tảng cho các giao thức Fieldbus như DeviceNet, ControlNet và CompoNet. Điều này có nghĩa là các ứng dụng và cấu hình được phát triển cho một giao thức dựa trên CIP có thể dễ dàng chuyển sang một giao thức CIP khác, mang lại sự linh hoạt và khả năng tương thích vượt trội.
• Cách CIP hoạt động trên Ethernet: Trên mạng Ethernet, các thông điệp CIP được đóng gói trong các gói TCP/IP (Transmission Control Protocol/Internet Protocol) hoặc UDP/IP (User Datagram Protocol/Internet Protocol); TCP được sử dụng cho các giao tiếp yêu cầu độ tin cậy cao và định hướng kết nối (ví dụ: cấu hình thiết bị), trong khi UDP được sử dụng cho các giao tiếp thời gian thực và không định hướng kết nối (ví dụ: dữ liệu I/O), nơi tốc độ quan trọng hơn việc xác nhận mỗi gói tin.

1.3. Mô hình truyền thông của Ethernet/IP

Ethernet/IP hỗ trợ hai mô hình truyền thông chính; Các mô hình này phục vụ các mục đích khác nhau trong hệ thống tự động hóa.

• Explicit Messaging: Mô hình này được sử dụng cho truyền thông không định kỳ; Nó thường liên quan đến việc cấu hình thiết bị, chẩn đoán lỗi, hoặc thu thập dữ liệu không yêu cầu tính thời gian thực nghiêm ngặt. Đây là loại giao tiếp theo kiểu “client-server”, nơi một thiết bị yêu cầu dữ liệu hoặc dịch vụ từ một thiết bị khác và đợi phản hồi.
• Implicit Messaging (I/O Messaging): Đây là mô hình truyền thông quan trọng cho các ứng dụng thời gian thực và định kỳ; Dữ liệu I/O được truyền theo chu kỳ giữa bộ điều khiển và các thiết bị cấp trường. Implicit messaging sử dụng UDP/IP để đảm bảo tốc độ cao và độ trễ thấp, rất cần thiết cho các vòng điều khiển kín và các ứng dụng điều khiển chuyển động.

1.4. Các thành phần chính của hệ thống Ethernet/IP

Một hệ thống Ethernet/IP bao gồm nhiều thành phần phối hợp; Các thành phần này cùng nhau tạo nên một mạng lưới kết nối mạnh mẽ.

• Bộ điều khiển (PLC): Các bộ điều khiển lập trình (PLC) tương thích Ethernet/IP là trung tâm của hệ thống; Chúng xử lý logic điều khiển và giao tiếp với các thiết bị khác trên mạng.
• Thiết bị I/O (Input/Output Devices): Các module I/O, cảm biến và cơ cấu chấp hành có hỗ trợ Ethernet/IP kết nối trực tiếp vào mạng, cung cấp dữ liệu đầu vào và nhận lệnh điều khiển.
• Bộ truyền động (Drives) và Motor: Biến tần, bộ điều khiển động cơ servo và motor có tích hợp Ethernet/IP cho phép điều khiển chuyển động chính xác và đồng bộ hóa cao.
• Thiết bị mạng (Network Devices): Các switch Ethernet công nghiệp, router và firewall là cần thiết để xây dựng và quản lý mạng, đảm bảo luồng dữ liệu hiệu quả và an toàn.

2. Ứng dụng phổ biến: Ethernet/IP trong mọi cấp độ sản xuất

2.1. Ethernet/IP được triển khai như thế nào trong các hệ thống tự động hóa?

Ethernet/IP được triển khai rộng rãi trong các hệ thống tự động hóa; Nó cung cấp khả năng kết nối linh hoạt và đáng tin cậy từ cấp độ thiết bị đến cấp độ quản lý, hỗ trợ nhiều loại hình ứng dụng khác nhau trong ngành sản xuất công nghiệp.

2.2. Ứng dụng cấp độ thiết bị và điều khiển (Field & Control Level)

Ở cấp độ này, Ethernet/IP là xương sống cho việc thu thập dữ liệu và điều khiển trực tiếp; Nó đảm bảo các hoạt động sản xuất diễn ra chính xác và kịp thời.

• Kết nối I/O phân tán: Ethernet/IP cung cấp một giải pháp hiệu quả cho việc kết nối các module I/O phân tán, cảm biến và cơ cấu chấp hành trên sàn nhà máy; Thay vì đi dây phức tạp từ mỗi thiết bị về tủ điều khiển trung tâm, các module I/O có thể được đặt gần thiết bị và kết nối vào mạng Ethernet/IP, giảm chi phí lắp đặt và đơn giản hóa việc khắc phục sự cố.
• Điều khiển động cơ và truyền động: Giao thức này cho phép tích hợp liền mạch các bộ điều khiển động cơ, biến tần và các hệ thống truyền động với PLC; Điều này rất quan trọng trong các ứng dụng điều khiển tốc độ, vị trí và mô-men xoắn, chẳng hạn như trong các băng tải, máy bơm hoặc máy công cụ, nơi yêu cầu độ chính xác và đồng bộ hóa cao.
• Robot công nghiệp: Ethernet/IP hỗ trợ truyền thông tốc độ cao và đáng tin cậy cho các cánh tay robot và thiết bị tự hành (AGV); Nó cho phép PLC hoặc bộ điều khiển robot gửi và nhận dữ liệu điều khiển vị trí, tốc độ và trạng thái, đảm bảo các thao tác robot được thực hiện chính xác và kịp thời.
• Máy móc và thiết bị OEM: Ethernet/IP được sử dụng rộng rãi trong các máy công cụ, máy đóng gói, máy lắp ráp và các thiết bị gốc (OEM) khác; Các nhà sản xuất máy có thể dễ dàng tích hợp các thành phần khác nhau của máy thành một mạng duy nhất, đơn giản hóa việc thiết kế, lắp đặt và bảo trì.

2.3. Ứng dụng cấp độ giám sát và quản lý (Supervisory & Management Level)

Ethernet/IP cũng đóng vai trò cầu nối quan trọng cho các hệ thống cấp cao hơn; Nó giúp thu thập dữ liệu để giám sát, phân tích và quản lý sản xuất toàn diện.

• Hệ thống SCADA/HMI: Ethernet/IP cung cấp khả năng thu thập dữ liệu từ các PLC và thiết bị cấp trường để hiển thị trên các giao diện người-máy (HMI) và hệ thống SCADA (Supervisory Control and Data Acquisition); Điều này cho phép vận hành viên giám sát tình trạng hoạt động của toàn bộ nhà máy, điều khiển các quy trình và phản ứng nhanh chóng với các sự kiện.
• MES (Manufacturing Execution System): Ethernet/IP là nền tảng cho việc tích hợp dữ liệu sản xuất trực tiếp từ sàn nhà máy vào các hệ thống MES; MES sử dụng dữ liệu này để theo dõi hiệu suất sản xuất, quản lý chất lượng, lập kế hoạch chi tiết và tối ưu hóa tài nguyên, từ đó cải thiện hiệu quả tổng thể của nhà máy.
• IoT công nghiệp (IIoT) và Phân tích dữ liệu: Nhờ việc dựa trên Ethernet tiêu chuẩn và sử dụng địa chỉ IP, Ethernet/IP là một giao thức lý tưởng để kết nối các thiết bị sản xuất với các nền tảng IoT công nghiệp và dịch vụ đám mây; Dữ liệu từ các cảm biến và thiết bị có thể được gửi trực tiếp để phân tích dữ liệu lớn, thực hiện bảo trì dự đoán (predictive maintenance), và phát triển các ứng dụng AI nhằm tối ưu hóa quy trình và giảm chi phí.

2.4. Ví dụ cụ thể

Trong một nhà máy chế biến thực phẩm hiện đại, Ethernet/IP là công nghệ kết nối chủ đạo; Nó đảm bảo sự phối hợp nhịp nhàng giữa các thiết bị và hệ thống. Dây chuyền sản xuất thực phẩm: Các băng chuyền, cảm biến nhiệt độ, cảm biến áp suất, van điều khiển và bơm đều được kết nối qua mạng Ethernet/IP. PLC sẽ sử dụng Ethernet/IP để nhận dữ liệu từ cảm biến và gửi lệnh tới van, bơm, hoặc điều khiển tốc độ băng chuyền.

Dữ liệu về nhiệt độ, áp suất, lưu lượng, và trạng thái thiết bị được chuyển tiếp lên hệ thống SCADA và MES qua Ethernet/IP, giúp các kỹ sư giám sát chất lượng sản phẩm, theo dõi hiệu suất dây chuyền và điều chỉnh công thức sản xuất theo thời gian thực. Hệ thống này thậm chí có thể gửi dữ liệu lên đám mây để phân tích sâu hơn, dự đoán nhu cầu bảo trì cho các máy bơm hoặc van.

3. Lợi ích chiến lược: Tại sao Ethernet/IP là lựa chọn ưu việt?

Ethernet/IP mang lại nhiều lợi ích chiến lược; Những lợi ích này giúp nó trở thành một lựa chọn ưu việt trong các ứng dụng tự động hóa hiện đại.

3.1. Khả năng mở rộng và linh hoạt

Ethernet/IP cung cấp sự linh hoạt và khả năng mở rộng cần thiết cho các hệ thống sản xuất phát triển; Nó đáp ứng nhu cầu thay đổi trong môi trường công nghiệp.

• Kiến trúc mở: Ethernet/IP hỗ trợ nhiều cấu trúc mạng khác nhau, bao gồm hình tuyến tính, hình sao và hình vòng (ring topology); Điều này mang lại sự linh hoạt cao trong việc thiết kế mạng để phù hợp với bố cục nhà máy và yêu cầu về tính dự phòng. Khả năng hỗ trợ số lượng thiết bị lớn trên cùng một mạng cũng giúp dễ dàng mở rộng quy mô khi cần thêm thiết bị hoặc dây chuyền sản xuất.
• Tương thích ngược và chuyển tiếp: Nhờ vào nền tảng CIP, Ethernet/IP có khả năng tương thích với các giao thức dựa trên CIP cũ hơn như DeviceNet và ControlNet thông qua các thiết bị gateway; Điều này bảo vệ các khoản đầu tư hiện có vào thiết bị Fieldbus, cho phép doanh nghiệp nâng cấp dần dần mà không cần thay thế toàn bộ hệ thống.

3.2. Tích hợp liền mạch (Seamless Integration)

Ethernet/IP vượt trội trong khả năng tích hợp; Nó tạo ra một môi trường kết nối thống nhất trong nhà máy.

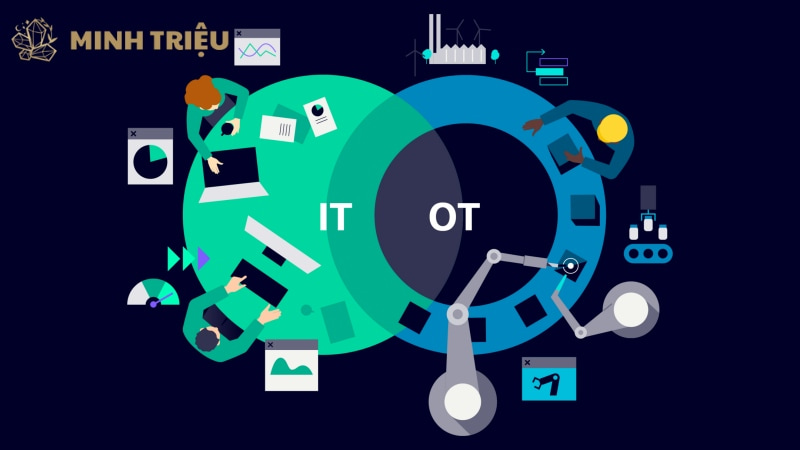

• Hội tụ IT/OT: Một trong những lợi ích lớn nhất của Ethernet/IP là khả năng thúc đẩy sự hội tụ giữa IT và OT; Bằng cách sử dụng cùng một công nghệ Ethernet và giao thức IP cho cả mạng văn phòng và mạng nhà máy, các rào cản truyền thống giữa hai thế giới này được xóa bỏ. Điều này đơn giản hóa kiến trúc mạng tổng thể, giảm chi phí quản lý và cho phép luồng dữ liệu liền mạch từ sàn nhà máy đến các hệ thống quản lý cấp cao nhất.
• Phổ biến và quen thuộc: Do dựa trên Ethernet tiêu chuẩn, Ethernet/IP rất quen thuộc với đội ngũ kỹ sư IT; Điều này giúp việc triển khai, cấu hình và quản lý mạng trở nên dễ dàng hơn, giảm đường cong học tập và cho phép tận dụng các công cụ và kỹ năng IT hiện có.

3.3. Hiệu suất và thời gian thực

Ethernet/IP được thiết kế để mang lại hiệu suất cao và đáp ứng các yêu cầu thời gian thực; Điều này là cần thiết cho các ứng dụng tự động hóa chính xác.

• Tốc độ cao: Ethernet/IP có khả năng truyền tải dữ liệu nhanh chóng (thường là 100 Mbps hoặc 1 Gbps); Tốc độ này đáp ứng hầu hết các yêu cầu điều khiển trong sản xuất hiện đại, từ việc truyền dữ liệu I/O đến việc điều khiển các bộ truyền động.
• Tính determinism: Mặc dù sử dụng Ethernet tiêu chuẩn, Ethernet/IP có các cơ chế để đảm bảo tính determinism (khả năng đảm bảo thời gian truyền gói tin); Điều này rất quan trọng cho các ứng dụng thời gian thực và điều khiển vòng kín, nơi độ trễ phải được kiểm soát chặt chẽ để đảm bảo hoạt động chính xác và đồng bộ của máy móc.

3.4. Quản lý và chẩn đoán

Ethernet/IP cung cấp các công cụ và khả năng chẩn đoán mạnh mẽ; Chúng giúp đơn giản hóa việc quản lý và khắc phục sự cố mạng.

• Công cụ chuẩn: Ethernet/IP tận dụng các công cụ và giao thức IT tiêu chuẩn như SNMP (Simple Network Management Protocol) và ping để cấu hình, giám sát và chẩn đoán mạng; Điều này giúp kỹ sư IT và OT dễ dàng quản lý mạng công nghiệp bằng các công cụ quen thuộc của họ.
• Thông tin chẩn đoán phong phú: CIP cung cấp khả năng thu thập dữ liệu chẩn đoán chi tiết từ các thiết bị; Điều này bao gồm trạng thái thiết bị, lỗi, và các thông số hoạt động, hỗ trợ việc khắc phục sự cố nhanh chóng và hiệu quả, giảm thiểu thời gian ngừng máy.

4. Thách thức và xu hướng tương lai: Định hình kỷ nguyên sản xuất kết nối

4.1. Các rào cản và cơ hội phát triển cho Ethernet/IP là gì?

Mặc dù có nhiều ưu điểm, Ethernet/IP vẫn đối mặt với một số thách thức; Tuy nhiên, những thách thức này đồng thời mở ra các cơ hội phát triển mới, thúc đẩy sự đổi mới.

• Bảo mật mạng công nghiệp (Cybersecurity): Khả năng kết nối rộng mở của Ethernet/IP đồng nghĩa với việc gia tăng nguy cơ tấn công mạng; Việc bảo vệ hệ thống khỏi các mối đe dọa như phần mềm độc hại, truy cập trái phép hoặc tấn công từ chối dịch vụ (DoS) là một thách thức liên tục. Các biện pháp bảo mật mạnh mẽ (ví dụ: mã hóa, xác thực, phân đoạn mạng) cần được tích hợp sâu hơn để đảm bảo an toàn cho các hệ thống OT (Operational Technology).
• Độ trễ trong ứng dụng cực kỳ thời gian thực: Mặc dù Ethernet/IP có khả năng thời gian thực tốt với Implicit Messaging, trong một số ứng dụng điều khiển chuyển động cực kỳ đòi hỏi (ví dụ: robot cộng tác tốc độ cao), độ trễ có thể cần được tối ưu hóa hơn nữa. Điều này thúc đẩy việc tích hợp với các công nghệ như TSN.
• Yêu cầu băng thông cao: Các ứng dụng mới nổi như thị giác máy, AI tại biên (Edge AI) và truyền tải video trong sản xuất đòi hỏi băng thông mạng ngày càng lớn; Ethernet/IP cần tiếp tục phát triển để đáp ứng các yêu cầu về thông lượng dữ liệu này.

4.2. Xu hướng phát triển của Ethernet/IP

Ethernet/IP đang tiếp tục được cải tiến để đáp ứng các yêu cầu của Công nghiệp 4.0 và IoT công nghiệp; Các xu hướng này sẽ định hình tương lai của giao thức này.

• TSN (Time-Sensitive Networking) với Ethernet/IP: Đây là một trong những xu hướng quan trọng nhất; TSN là một bộ tiêu chuẩn mở rộng cho Ethernet tiêu chuẩn nhằm đảm bảo khả năng thời gian thực và determinism (đảm bảo thời gian) trong các mạng chia sẻ. Việc tích hợp Ethernet/IP với TSN sẽ cho phép nó hoạt động hiệu quả hơn trên các mạng Ethernet rộng lớn, đa mục đích, đồng thời duy trì khả năng đồng bộ hóa và độ trễ thấp cần thiết cho các ứng dụng điều khiển chuyển động nhạy cảm với thời gian.
• Mở rộng khả năng bảo mật: Để đối phó với các mối đe dọa an ninh mạng ngày càng tinh vi, Ethernet/IP đang tích hợp các tính năng bảo mật nâng cao; Điều này bao gồm mã hóa mạnh mẽ hơn, xác thực thiết bị và người dùng, cũng như các cơ chế phân đoạn mạng để cách ly các phần nhạy cảm của hệ thống khỏi các mối đe dọa bên ngoài.
• Tích hợp sâu hơn với OPC UA và Cloud: Ethernet/IP đang phát triển để trở thành một cầu nối hiệu quả hơn cho việc truyền dữ liệu từ sàn nhà máy đến các nền tảng IoT công nghiệp và dịch vụ đám mây; Điều này cho phép phân tích dữ liệu lớn, áp dụng các thuật toán AI để tối ưu hóa quy trình, thực hiện bảo trì dự đoán và tạo ra các mô hình kinh doanh mới dựa trên dữ liệu. OPC UA thường được sử dụng ở lớp cao hơn để chuẩn hóa việc trao đổi dữ liệu này.
• Single Pair Ethernet (SPE): SPE là một công nghệ mới cho phép truyền dữ liệu Ethernet qua một cặp dây xoắn duy nhất; Điều này giúp giảm đáng kể chi phí cáp, đơn giản hóa việc lắp đặt và mở rộng Ethernet/IP đến các thiết bị cấp trường đơn giản nhất (ví dụ: cảm biến và cơ cấu chấp hành nhỏ), vốn trước đây không khả thi với cáp Ethernet 4 cặp truyền thống.
• Wireless Ethernet/IP (Wi-Fi, 5G): Việc ứng dụng các công nghệ không dây công nghiệp như Wi-Fi 6 và 5G vào Ethernet/IP đang trở thành hiện thực; Điều này sẽ tăng cường tính linh hoạt cho các thiết bị di động như robot di động tự hành (AGV), xe tự hành, và các cảm biến không dây, giảm thiểu sự phụ thuộc vào cáp vật lý và đơn giản hóa việc tái cấu hình nhà máy.

5. Kết luận

Ethernet/IP không chỉ là một giao thức truyền thông đơn thuần; Nó là một kiến trúc mạnh mẽ, linh hoạt và có khả năng mở rộng, đóng vai trò then chốt trong việc xây dựng các hệ thống tự động hóa hội tụ trong bối cảnh sản xuất công nghiệp hiện đại. Khả năng độc đáo của nó trong việc tận dụng CIP trên nền tảng Ethernet tiêu chuẩn đã giúp nó trở thành một lựa chọn ưu việt để kết nối liền mạch mọi cấp độ của nhà máy, từ thiết bị cấp trường đến hệ thống quản lý doanh nghiệp.

Với khả năng tích hợp sâu rộng, hiệu suất đáng tin cậy và sự phát triển liên tục (đặc biệt là với việc tích hợp TSN, các cải tiến bảo mật và mở rộng sang các công nghệ không dây), Ethernet/IP sẽ tiếp tục là một yếu tố không thể thiếu trong việc hiện thực hóa tầm nhìn của nhà máy thông minh và IoT công nghiệp.

Để duy trì và nâng cao năng lực cạnh tranh trong môi trường kinh doanh toàn cầu ngày càng biến động, các nhà sản xuất cần nhận thức rõ giá trị và tiềm năng của Ethernet/IP, từ đó đầu tư vào việc triển khai và tận dụng tối đa những lợi ích mà nó mang lại trong việc tối ưu hóa hiệu suất sản xuất và thúc đẩy chuyển đổi số toàn diện trong doanh nghiệp.
