Cấu Trúc Hệ Thống SCADA: Toàn Tập Về Các Thành Phần & Nguyên Lý Hoạt Động

Cập nhật lần cuối 5 Tháng 8, 2025 bởi Nguyễn Minh Triệu

Hãy tưởng tượng bạn là một quản lý vận hành của một nhà máy sản xuất rộng lớn với hàng trăm máy móc, hoặc một kỹ sư chịu trách nhiệm cho toàn bộ mạng lưới cung cấp nước sạch cho một thành phố. Làm thế nào để bạn biết được chính xác nhiệt độ của lò nung ở phân xưởng A, áp suất trên đường ống dẫn nước tại quận B, hay một chiếc máy bơm ở trạm xử lý nước thải đột ngột dừng hoạt động? Việc đi kiểm tra thủ công từng vị trí không chỉ tốn thời gian, nhân lực mà còn gần như bất khả thi và không thể phản ứng kịp thời trước các sự cố.

Bí mật để giải quyết bài toán phức tạp này nằm gọn trong bốn chữ: SCADA.

SCADA (Supervisory Control and Data Acquisition) là một hệ thống điều khiển giám sát và thu thập dữ liệu, đóng vai trò như hệ thần kinh trung ương của mọi quy trình công nghiệp hiện đại. Nó cho phép chúng ta giám sát, điều khiển và tối ưu hóa các hoạt động từ một phòng điều khiển trung tâm, dù cho các thiết bị đang hoạt động cách xa hàng chục, thậm chí hàng trăm cây số.

Tuy nhiên, để khai thác tối đa sức mạnh của SCADA, việc chỉ biết đến tên gọi của nó là chưa đủ. Điều cốt lõi là phải hiểu rõ cấu trúc của nó – những “viên gạch” nền tảng nào đã xây nên một hệ thống mạnh mẽ và linh hoạt như vậy. Việc hiểu rõ cấu trúc không chỉ dành cho các kỹ sư tự động hóa, mà còn cực kỳ quan trọng đối với các nhà quản lý, chủ doanh nghiệp – những người trực tiếp ra quyết định đầu tư và mong muốn tối ưu hóa hoạt động sản xuất kinh doanh.

Bài viết này được chia sẻ dưới góc nhìn của tôi, Nguyễn Minh Triệu, một Kỹ sư bán hàng tại Minh Triệu Corp. Với kinh nghiệm trực tiếp tư vấn, thiết kế và làm việc với nhiều hệ thống tự động hóa cho khách hàng trong các ngành công nghiệp khác nhau, tôi mong muốn phân tích một cách chi tiết và dễ hiểu nhất từng thành phần cấu tạo nên một hệ thống SCADA hoàn chỉnh. Mục tiêu của tôi là giúp bạn có được cái nhìn toàn cảnh, từ đó đưa ra những lựa chọn đúng đắn khi cân nhắc ứng dụng công nghệ này cho doanh nghiệp của mình.

Cấu trúc cơ bản của một hệ thống SCADA bao gồm những gì?

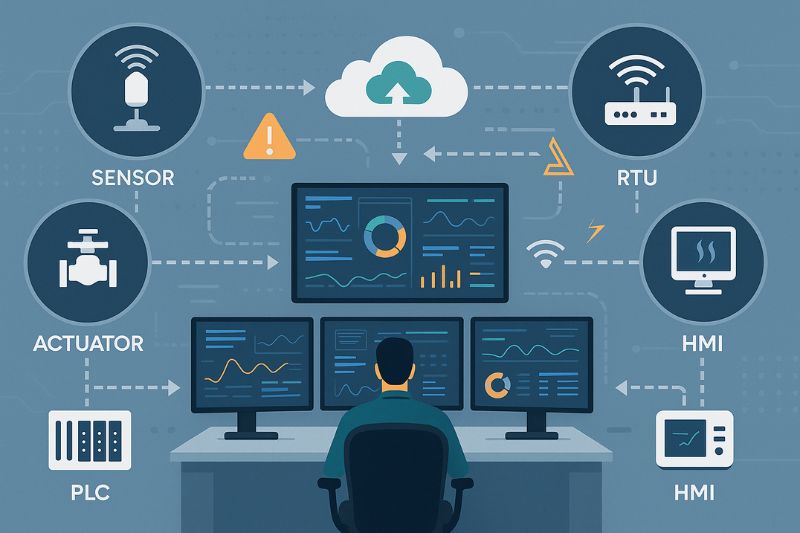

Một hệ thống SCADA, dù phức tạp đến đâu, về cơ bản đều được cấu thành từ 5 thành phần cốt lõi. Chúng giống như các bộ phận trong một cơ thể sống, phối hợp nhịp nhàng với nhau để thu thập thông tin, xử lý và đưa ra hành động. Hãy cùng đi sâu vào từng thành phần để hiểu rõ vai trò và chức năng của chúng.

1. Thiết bị chấp hành và Cảm biến (Sensors & Actuators)

Đây chính là “giác quan” và “chân tay” của toàn bộ hệ thống, là nơi tiếp xúc trực tiếp với quy trình vật lý.

Cảm biến (Sensors): Có nhiệm vụ “cảm nhận” và đo lường các thông số vật lý từ môi trường sản xuất, sau đó chuyển đổi chúng thành tín hiệu điện mà máy móc có thể hiểu được. Chúng là “tai và mắt” của hệ thống.

• Ví dụ: Cảm biến nhiệt độ (RTD, Thermocouple) trong lò sấy, cảm biến áp suất trên đường ống hơi, cảm biến lưu lượng nước trong hệ thống cấp nước, cảm biến đo mức trong bồn chứa hóa chất, cảm biến tiệm cận để phát hiện vị trí sản phẩm trên băng chuyền.
• Các loại tín hiệu: Tín hiệu từ cảm biến có thể là tín hiệu tương tự (Analog), ví dụ như dòng điện 4-20mA hoặc điện áp 0-10V, biểu thị một dải giá trị liên tục (ví dụ nhiệt độ từ 0 đến 100°C). Hoặc chúng có thể là tín hiệu số (Digital), chỉ có hai trạng thái ON/OFF (ví dụ công tắc hành trình báo cửa đã đóng hay chưa).

Thiết bị chấp hành (Actuators): Có nhiệm vụ thực thi các lệnh điều khiển từ hệ thống để tác động ngược trở lại quy trình vật lý. Chúng là “cánh tay và đôi chân”.

• Ví dụ: Động cơ điện để quay băng tải, van điều khiển (Control Valve) để điều chỉnh lưu lượng chất lỏng, máy bơm để bơm nước, xi-lanh khí nén/thủy lực để đẩy hoặc kéo một cơ cấu, biến tần (Inverter) để thay đổi tốc độ động cơ.

Lời khuyên của chuyên gia: Đầu tư vào cảm biến chất lượng cao là cực kỳ quan trọng. Dữ liệu đầu vào chính xác là nền tảng cho mọi quyết định điều khiển đúng đắn về sau. Một cảm biến giá rẻ, không ổn định có thể cung cấp dữ liệu sai lệch, dẫn đến việc hệ thống đưa ra những quyết định sai lầm, gây lãng phí nguyên vật liệu, hỏng hóc thiết bị hoặc thậm chí là các sự cố an toàn nghiêm trọng. Đừng tiết kiệm chi phí ở khâu này.

2. Trạm thu thập dữ liệu từ xa (RTUs / PLCs)

Nếu cảm biến và thiết bị chấp hành là giác quan và cơ bắp, thì PLC và RTU chính là “bộ não tại chỗ”. Chúng là các thiết bị vi xử lý thông minh được đặt tại hiện trường, đóng vai trò trung gian giữa các thiết bị cấp thấp (cảm biến, cơ cấu chấp hành) và hệ thống điều khiển cấp cao.

PLC (Programmable Logic Controller – Bộ điều khiển logic khả trình):

• Chức năng: PLC là một máy tính công nghiệp chuyên dụng, được thiết kế để hoạt động bền bỉ trong môi trường khắc nghiệt (nhiệt độ cao, rung động, bụi bẩn). Nó đọc tín hiệu từ các cảm biến, thực thi một chương trình logic (được lập trình sẵn bởi kỹ sư) và xuất tín hiệu để điều khiển các thiết bị chấp hành.
• Ứng dụng: PLC cực kỳ phổ biến trong các ứng dụng tự động hóa nhà máy, dây chuyền lắp ráp, điều khiển máy móc riêng lẻ. Chúng có tốc độ xử lý rất nhanh, phù hợp cho các tác vụ đòi hỏi phản ứng tức thời.
• Ngôn ngữ lập trình: Các kỹ sư thường lập trình PLC bằng các ngôn ngữ tiêu chuẩn như Ladder Logic (LAD), Function Block Diagram (FBD), Structured Text (ST),…

RTU (Remote Terminal Unit – Thiết bị đầu cuối từ xa):

• Chức năng: RTU cũng có chức năng tương tự PLC nhưng được tối ưu hóa cho các ứng dụng trải rộng về mặt địa lý. Điểm mạnh của RTU là khả năng giao tiếp qua các kênh truyền thông không dây (sóng radio, 3G/4G) và tiêu thụ ít năng lượng hơn, cho phép chúng hoạt động ở những nơi không có nguồn điện lưới ổn định (ví dụ sử dụng pin năng lượng mặt trời).
• Ứng dụng: RTU thường được sử dụng trong các hệ thống giám sát đường ống dẫn dầu/khí, mạng lưới điện, hệ thống cấp nước, trạm quan trắc môi trường.

Lời khuyên của chuyên gia: Việc lựa chọn giữa PLC và RTU phụ thuộc hoàn toàn vào ứng dụng. Với các dây chuyền sản xuất trong nhà máy, nơi các thiết bị tập trung và yêu cầu tốc độ xử lý cao, PLC là lựa chọn tối ưu. Với các hệ thống giám sát trải rộng về địa lý như trạm bơm hay lưới điện, nơi cần kết nối không dây và tiết kiệm năng lượng, RTU sẽ phù hợp hơn. Đôi khi, một hệ thống SCADA lớn có thể sử dụng kết hợp cả hai loại thiết bị này.

3. Hệ thống truyền thông (Communication Network)

Đây chính là “hệ thần kinh” của hệ thống SCADA, là mạng lưới vô hình nhưng cực kỳ quan trọng, chịu trách nhiệm vận chuyển dữ liệu hai chiều giữa các trạm hiện trường (PLC/RTU) và phòng điều khiển trung tâm. Sự ổn định và tốc độ của mạng truyền thông ảnh hưởng trực tiếp đến hiệu quả của toàn bộ hệ thống.

Các phương thức truyền thông:

• Có dây: Cáp xoắn (Twisted Pair), cáp đồng trục (Coaxial Cable), và phổ biến nhất hiện nay là cáp quang (Fiber Optic) do tốc độ cao, khoảng cách truyền xa và khả năng chống nhiễu tuyệt vời. Mạng LAN (Local Area Network) trong nhà máy cũng thuộc loại này.
• Không dây: Sóng radio, sóng vi ba (microwave), vệ tinh, và ngày càng phổ biến là mạng di động (3G, 4G, và sắp tới là 5G) nhờ độ phủ sóng rộng và chi phí triển khai linh hoạt.

Giao thức truyền thông (Protocols): Đây là “ngôn ngữ” mà các thiết bị dùng để nói chuyện với nhau. Mỗi ngành và mỗi nhà sản xuất thiết bị có thể sử dụng các giao thức khác nhau.

• Các giao thức phổ biến: Modbus (RTU/TCP), Profibus, DNP3 (thường dùng trong ngành điện), IEC 60870-5-101/104, OPC (OLE for Process Control) và phiên bản kế nhiệm OPC UA (Unified Architecture) đang trở thành một tiêu chuẩn chung để các thiết bị từ nhiều hãng khác nhau có thể giao tiếp dễ dàng.

Lời khuyên của chuyên gia: Trong môi trường nhà máy có độ nhiễu điện từ cao do các động cơ công suất lớn và biến tần hoạt động, cáp quang là lựa chọn hàng đầu để đảm bảo tín hiệu ổn định và không bị sai lệch. Với các địa điểm ở xa hoặc địa hình phức tạp, giải pháp truyền thông qua 4G/5G sẽ tối ưu về chi phí triển khai và thời gian lắp đặt so với việc kéo cáp. Một hệ thống truyền thông tốt cần được thiết kế có dự phòng để đảm bảo kết nối không bị gián đoạn.

4. Trạm điều khiển trung tâm (Master Terminal Unit – MTU / SCADA Server)

Đây chính là “đại não” của toàn bộ hệ thống, là nơi quyền lực tập trung. Trạm điều khiển trung tâm thường là một hoặc nhiều máy chủ (Server) mạnh mẽ được đặt trong phòng điều khiển.

Chức năng chính:

• Thu thập dữ liệu: Liên tục “hỏi” (poll) dữ liệu từ các PLC/RTU ngoài hiện trường.
• Xử lý dữ liệu: Chuyển đổi dữ liệu thô thành các thông tin có ý nghĩa.
• Lưu trữ dữ liệu (Historian): Ghi lại toàn bộ dữ liệu vận hành và các sự kiện cảnh báo vào một cơ sở dữ liệu. Việc này cực kỳ quan trọng để các kỹ sư có thể phân tích lại quá trình sản xuất, truy tìm nguyên nhân sự cố và lập báo cáo.
• Quản lý cảnh báo (Alarm Management): Phát hiện các tình huống bất thường (ví dụ nhiệt độ quá cao, áp suất quá thấp) và thông báo cho người vận hành qua âm thanh, tin nhắn, email.
• Thực thi điều khiển cấp cao: Nhận lệnh từ người vận hành (thông qua HMI) và gửi các lệnh đó xuống cho PLC/RTU thực hiện.

Lời khuyên của chuyên gia: Đối với các hệ thống trọng yếu như trong ngành điện, hóa chất hoặc dược phẩm, việc thiết lập máy chủ dự phòng (Redundancy) là bắt buộc. Điều này có nghĩa là sẽ có ít nhất hai máy chủ chạy song song. Nếu một máy chủ chính gặp sự cố, máy chủ dự phòng sẽ tự động tiếp quản ngay lập tức, đảm bảo hệ thống hoạt động liên tục 24/7 và không làm gián đoạn sản xuất.

5. Giao diện Người – Máy (HMI – Human Machine Interface)

Nếu máy chủ là “đại não” thì HMI chính là “bộ mặt” của hệ thống. Đây là giao diện đồ họa nơi người vận hành tương tác với hệ thống SCADA. Nó không phải là hệ thống, mà là cửa sổ để nhìn vào hệ thống.

Chức năng:

• Hiển thị đồ họa: Biến hàng ngàn con số và tín hiệu phức tạp thành một sơ đồ trực quan, dễ hiểu. Người vận hành có thể nhìn thấy toàn bộ dây chuyền sản xuất, trạng thái của từng máy bơm, van, động cơ… được mô phỏng trên màn hình.
• Hiển thị dữ liệu thời gian thực: Các thông số như nhiệt độ, áp suất, tốc độ… được cập nhật liên tục.
• Hiển thị đồ thị xu hướng (Trends): Vẽ đồ thị biểu diễn sự thay đổi của một thông số theo thời gian, giúp người vận hành nắm bắt được xu hướng vận hành.
• Hiển thị và xác nhận cảnh báo: Khi có cảnh báo, HMI sẽ nhấp nháy, phát âm thanh để thu hút sự chú ý. Người vận hành phải xác nhận (acknowledge) rằng họ đã thấy cảnh báo đó.
• Cho phép điều khiển: Cung cấp các nút bấm, thanh trượt, trường nhập liệu để người vận hành có thể ra lệnh, ví dụ: bật/tắt một động cơ, thay đổi điểm đặt nhiệt độ.

Các loại HMI:

• HMI tại chỗ (Local HMI): Thường là các màn hình cảm ứng nhỏ được gắn trực tiếp trên máy hoặc tủ điện.
• SCADA HMI: Là phần mềm chạy trên các máy tính trong phòng điều khiển trung tâm, cung cấp cái nhìn tổng quan toàn hệ thống.
• Web HMI / Mobile HMI: Các giao diện dựa trên nền tảng web hoặc ứng dụng di động, cho phép các nhà quản lý, kỹ sư có thể giám sát hệ thống từ xa qua laptop, máy tính bảng hoặc điện thoại thông minh.

Lời khuyên của chuyên gia: Một giao diện HMI tốt phải trực quan, không bị rối và chỉ hiển thị những thông tin quan trọng nhất cho người vận hành. Việc sử dụng màu sắc một cách hợp lý (ví dụ: màu đỏ chỉ dùng cho cảnh báo nguy hiểm, màu xanh cho trạng thái đang chạy) và bố cục rõ ràng sẽ giúp giảm thiểu sai sót trong vận hành, đặc biệt là trong các tình huống căng thẳng. Việc thiết kế HMI thân thiện với người dùng là một nghệ thuật, đòi hỏi sự thấu hiểu sâu sắc quy trình vận hành.

Nguyên lý hoạt động của hệ thống SCADA: Dữ liệu di chuyển như thế nào?

Sau khi đã hiểu rõ 5 thành phần cốt lõi, chúng ta sẽ xem xét cách chúng phối hợp với nhau trong một chu trình khép kín. Quá trình này diễn ra liên tục, hàng nghìn lần mỗi phút.

Bước 1: Thu thập (Data Acquisition)

• Các cảm biến tại hiện trường liên tục đo lường các thông số vật lý (nhiệt độ, áp suất, lưu lượng,…) và chuyển chúng thành tín hiệu điện.
• Các tín hiệu này được đưa vào các module đầu vào (Input Modules) của PLC/RTU.
• PLC/RTU quét các đầu vào này với tốc độ rất cao, đọc và lưu trữ các giá trị vào bộ nhớ tạm của nó.

Bước 2: Truyền thông (Communication)

• Máy chủ SCADA trong phòng điều khiển trung tâm, theo một chu kỳ được định sẵn (ví dụ: mỗi giây một lần), sẽ gửi một yêu cầu (request) đến từng PLC/RTU qua hệ thống mạng truyền thông. Yêu cầu này có thể hiểu nôm na là: “Này PLC số 1, hãy cho tôi biết giá trị hiện tại của các cảm biến mà anh đang quản lý”.
• Khi nhận được yêu cầu, PLC/RTU sẽ đóng gói các dữ liệu mà nó vừa thu thập được vào một gói tin (packet) và gửi phản hồi (response) lại cho máy chủ SCADA.

Bước 3: Xử lý & Hiển thị (Processing & Display)

• Máy chủ SCADA nhận gói tin từ PLC/RTU, giải mã nó và xử lý dữ liệu.
• Nó so sánh các giá trị nhận được với các ngưỡng cảnh báo đã được cài đặt trước. Nếu một giá trị vượt ngưỡng (ví dụ: nhiệt độ > 90°C), máy chủ sẽ tạo ra một sự kiện cảnh báo (Alarm).
• Dữ liệu sau khi xử lý sẽ được gửi đến phần mềm HMI. HMI sẽ cập nhật lại giao diện đồ họa: các con số thay đổi, màu sắc của thiết bị thay đổi (ví dụ: từ xanh sang đỏ), các đồ thị xu hướng được vẽ thêm điểm dữ liệu mới.
• Đồng thời, máy chủ sẽ ghi lại toàn bộ dữ liệu và sự kiện cảnh báo này vào cơ sở dữ liệu lịch sử (Historian).

Bước 4: Điều khiển (Control)

• Người vận hành quan sát màn hình HMI và nhận thấy cần phải can thiệp. Ví dụ, họ muốn bật một máy bơm dự phòng.
• Họ nhấp vào nút “START” của máy bơm đó trên màn hình HMI.
• Phần mềm HMI sẽ gửi lệnh này đến máy chủ SCADA.
• Máy chủ SCADA xác thực lệnh (kiểm tra xem người vận hành có quyền thực hiện hành động này không) và sau đó gửi một lệnh điều khiển xuống cho PLC/RTU tương ứng.
• PLC/RTU nhận lệnh, thực thi nó bằng cách kích hoạt đầu ra (Output) tương ứng, cấp điện cho thiết bị chấp hành (contactor của máy bơm). Máy bơm bắt đầu chạy.
• Ở chu trình quét tiếp theo, cảm biến lưu lượng sẽ báo về cho PLC rằng đã có dòng chảy, và thông tin này lại được gửi lên HMI, người vận hành sẽ thấy trạng thái của máy bơm chuyển sang màu xanh (đang chạy) và thông số lưu lượng bắt đầu tăng. Chu trình lại tiếp tục.

Các cấp độ và thế hệ của hệ thống SCADA

Công nghệ SCADA không đứng yên. Trải qua nhiều thập kỷ, nó đã phát triển qua các thế hệ khác nhau, mỗi thế hệ lại mạnh mẽ, linh hoạt và kết nối hơn. Hiểu về sự phát triển này giúp chúng ta lựa chọn được công nghệ phù hợp với xu thế.

Thế hệ thứ nhất (Monolithic – Đơn khối): Ra đời vào những năm 1960-1970, đây là các hệ thống độc lập, hoạt động trên các máy tính lớn (mainframe). Toàn bộ hệ thống được cung cấp bởi một nhà sản xuất duy nhất, không có khả năng kết nối mạng với các hệ thống khác. Mọi thứ đều là “độc quyền”.

Thế hệ thứ hai (Distributed – Phân tán): Vào những năm 1980-1990, với sự ra đời của mạng LAN (Local Area Network), các hệ thống SCADA bắt đầu có cấu trúc phân tán. Dữ liệu có thể được chia sẻ giữa nhiều trạm trong phạm vi cục bộ của nhà máy. Tuy nhiên, các giao thức truyền thông vẫn còn mang tính độc quyền của từng hãng.

Thế hệ thứ ba (Networked – Mạng hóa): Đây là thế hệ phổ biến nhất hiện nay, ra đời vào cuối những năm 1990 và đầu 2000. Thế hệ này tận dụng tối đa sức mạnh của mạng WAN (Wide Area Network) và các giao thức truyền thông mở dựa trên nền tảng Ethernet và TCP/IP. Điều này cho phép giám sát và điều khiển từ xa trên diện rộng một cách dễ dàng, phá vỡ sự độc quyền về giao thức, cho phép kết nối các thiết bị từ nhiều nhà cung cấp khác nhau.

Thế hệ thứ tư (IoT SCADA / SCADA 4.0): Đây là thế hệ của tương lai và đang dần trở thành hiện thực, là một phần của cuộc Cách mạng Công nghiệp 4.0. Nó tích hợp sâu rộng công nghệ Vạn vật kết nối (IoT – Internet of Things) và Điện toán đám mây (Cloud Computing).

Đặc điểm:

• Kết nối vạn vật: Cho phép thu thập dữ liệu từ hàng ngàn, thậm chí hàng triệu thiết bị và cảm biến thông minh giá rẻ.
• Lưu trữ trên đám mây: Dữ liệu không còn bị giới hạn trong các máy chủ tại chỗ mà được đẩy lên các nền tảng đám mây (Amazon AWS, Google Cloud, Microsoft Azure), cho phép lưu trữ không giới hạn và truy cập từ bất kỳ đâu.
• Phân tích dữ liệu lớn (Big Data): Lượng dữ liệu khổng lồ thu thập được sẽ được các thuật toán Trí tuệ nhân tạo (AI) và Học máy (Machine Learning) phân tích để tìm ra các quy luật ẩn, dự đoán hỏng hóc thiết bị (Predictive Maintenance), và tự động tối ưu hóa quy trình sản xuất.
• Truy cập linh hoạt: Người dùng có thể giám sát và điều khiển hệ thống qua bất kỳ trình duyệt web hoặc ứng dụng di động nào, không cần cài đặt phần mềm phức tạp.

Ghi chú của chuyên gia: Việc lựa chọn thế hệ SCADA nào phụ thuộc vào yêu cầu, ngân sách và hạ tầng hiện có của doanh nghiệp. Hiện nay, thế hệ thứ ba vẫn là lựa chọn phổ biến và ổn định nhất cho hầu hết các ứng dụng. Tuy nhiên, với xu thế chuyển đổi số, việc lên kế hoạch hoặc lựa chọn các nền tảng SCADA sẵn sàng cho việc tích hợp IoT (IoT-ready) là một bước đi chiến lược. Minh Triệu Corp có kinh nghiệm tư vấn để bạn chọn đúng giải pháp, từ nâng cấp hệ thống cũ lên thế hệ thứ ba đến triển khai các giải pháp IoT SCADA hiện đại.

Minh Triệu Corp – Chuyên gia thiết kế và triển khai hệ thống SCADA tại Việt Nam

Sau khi đã có cái nhìn tổng quan về công nghệ, câu hỏi đặt ra là làm thế nào để ứng dụng nó một cách hiệu quả vào thực tế doanh nghiệp của bạn. Đây là lúc vai trò của một nhà tích hợp hệ thống chuyên nghiệp trở nên quan trọng.

Với kinh nghiệm từ năm 2018, đội ngũ kỹ sư của Minh Triệu Corp đã và đang xây dựng các giải pháp tự động hóa và SCADA tối ưu cho nhiều nhà máy, xí nghiệp tại Việt Nam. Chúng tôi hiểu rằng mỗi doanh nghiệp có một bài toán riêng, và không có một giải pháp SCADA nào là “một kích cỡ cho tất cả”.

Thế mạnh của chúng tôi nằm ở:

Tư vấn giải pháp phù hợp: Chúng tôi không bán thứ chúng tôi có, chúng tôi cung cấp thứ bạn cần. Đội ngũ kỹ sư sẽ lắng nghe, khảo sát và phân tích quy trình của bạn để đưa ra một cấu trúc SCADA phù hợp nhất với quy mô, ngành nghề và ngân sách.

Lựa chọn thiết bị chính hãng, chất lượng: Chúng tôi là đối tác của nhiều thương hiệu thiết bị tự động hóa uy tín trên thế giới. Chúng tôi cam kết lựa chọn các thiết bị (PLC, cảm biến, phần mềm) chính hãng, có độ bền cao và hoạt động ổn định.

Thiết kế giao diện HMI thân thiện, dễ sử dụng: Chúng tôi tin rằng công nghệ phải phục vụ con người. Giao diện HMI do chúng tôi thiết kế luôn đặt người vận hành làm trung tâm, đảm bảo sự trực quan, dễ thao tác và hiệu quả.

Hỗ trợ kỹ thuật và bảo trì chuyên nghiệp: Việc triển khai một dự án chỉ là bước khởi đầu. Chúng tôi luôn đồng hành cùng khách hàng với dịch vụ hỗ trợ kỹ thuật nhanh chóng, đào tạo vận hành bài bản và các gói bảo trì định kỳ để đảm bảo hệ thống luôn hoạt động ở hiệu suất cao nhất.

Ví dụ thực tế (Case Study)

Thách thức: Một nhà máy xử lý nước thải tại Hải Phòng gặp khó khăn trong việc giám sát các chỉ số quan trọng như pH, DO (oxy hòa tan), và lưu lượng tại nhiều bể xử lý khác nhau. Các kỹ sư vận hành phải đi đo thủ công nhiều lần trong ngày, ghi chép vào sổ sách, dẫn đến số liệu không liên tục, phản ứng chậm với các thay đổi và tốn nhiều nhân lực.

Giải pháp của Minh Triệu: Chúng tôi đã khảo sát và đề xuất triển khai một hệ thống SCADA thế hệ thứ ba. Giải pháp bao gồm:

• Tích hợp các cảm biến đo lường hiện có và bổ sung các cảm biến còn thiếu vào các bộ PLC đặt tại từng cụm bể.
• Xây dựng một mạng truyền thông cáp quang nội bộ để kết nối các PLC về phòng điều khiển trung tâm, đảm bảo tín hiệu không bị nhiễu.
• Cài đặt phần mềm SCADA trên một máy chủ chuyên dụng, cấu hình thu thập và lưu trữ dữ liệu.
• Thiết kế một giao diện HMI trên máy tính trung tâm, mô phỏng toàn bộ sơ đồ nhà máy. Giao diện cho phép người vận hành giám sát toàn bộ các thông số theo thời gian thực, xem đồ thị xu hướng, nhận cảnh báo tức thì qua màn hình và còi báo khi có chỉ số vượt ngưỡng, và tự động xuất báo cáo vận hành hàng ngày.

Kết quả: Sau khi hệ thống đi vào hoạt động, nhà máy đã giảm 30% thời gian giám sát thủ công, cho phép các kỹ sư tập trung vào các công việc tối ưu hóa khác. Hệ thống giúp họ phản ứng nhanh hơn gấp 5 lần với các sự cố, và tối ưu hóa việc sử dụng hóa chất dựa trên dữ liệu thực tế, giúp tiết kiệm chi phí vận hành đáng kể mỗi tháng.

Câu Hỏi Thường Gặp (FAQ) về Cấu Trúc SCADA

1. Chi phí để xây dựng một hệ thống SCADA là bao nhiêu?

Chi phí phụ thuộc rất nhiều vào các yếu tố như: quy mô hệ thống, số lượng điểm giám sát và điều khiển (tags), loại thiết bị được lựa chọn (của các hãng khác nhau có giá khác nhau), yêu cầu về phần mềm (các tính năng nâng cao như báo cáo, phân tích), và mức độ phức tạp của việc thi công. Một hệ thống nhỏ cho một dây chuyền có thể có chi phí chỉ vài chục triệu đồng, nhưng một hệ thống cho toàn bộ nhà máy lớn có thể lên đến hàng tỷ đồng. Để có báo giá chính xác nhất, cách tốt nhất là liên hệ với chúng tôi để được khảo sát và tư vấn trực tiếp.

2. Hệ thống SCADA có an toàn không?

An toàn và bảo mật là yếu tố tối quan trọng, đặc biệt khi các hệ thống SCADA ngày càng được kết nối với Internet. Các hệ thống SCADA hiện đại cần được trang bị nhiều lớp bảo mật, bao gồm: tường lửa (firewall) để ngăn chặn truy cập trái phép, mã hóa dữ liệu trên đường truyền, sử dụng mạng riêng ảo (VPN) cho các kết nối từ xa, và phân quyền người dùng chi tiết (ai được xem, ai được điều khiển). Tại Minh Triệu Corp, chúng tôi luôn đặt vấn đề an ninh mạng lên hàng đầu khi thiết kế giải pháp cho khách hàng.

3. Tôi có thể nâng cấp hệ thống tự động hóa hiện tại lên SCADA không?

Hoàn toàn có thể, và đây là một giải pháp rất phổ biến. Nếu nhà máy của bạn đã có sẵn các máy móc với các bộ PLC riêng lẻ, việc tích hợp chúng vào một hệ thống SCADA chung là một cách tuyệt vời để tối ưu hóa mà không cần thay thế toàn bộ thiết bị. Đội ngũ kỹ sư của chúng tôi có thể khảo sát hệ thống hiện có, kiểm tra khả năng giao tiếp của các PLC và đưa ra phương án nâng cấp hiệu quả và tiết kiệm nhất cho bạn.

Liên hệ để nhận tư vấn miễn phí về giải pháp SCADA

Hiểu rõ công nghệ là bước đầu tiên, nhưng biến công nghệ thành lợi thế cạnh tranh lại cần một đối tác đồng hành tin cậy. Dù bạn đang có một ý tưởng, một vấn đề cần giải quyết, hay chỉ đơn giản là muốn tìm hiểu thêm, đừng ngần ngại liên hệ với chúng tôi.

Nếu bạn đang tìm kiếm một giải pháp để tối ưu hóa vận hành, giám sát sản xuất hiệu quả, và đưa doanh nghiệp của mình bước vào kỷ nguyên số, đội ngũ Minh Triệu sẵn sàng lắng nghe và tư vấn miễn phí giải pháp phù hợp nhất.
