CAE (Computer-Aided Engineering): Nền tảng mô phỏng và tối ưu hóa

Trong sản xuất hiện đại, áp lực về hiệu suất và chất lượng đòi hỏi công cụ kiểm định thiết kế mạnh mẽ ngay từ đầu. CAE (Computer-Aided Engineering) giúp mô phỏng, phân tích và tối ưu thiết kế mà không cần thử nghiệm vật lý tốn kém. Bài viết này sẽ phân tích các thành phần chính của CAE như FEA, CFD và MBD, vai trò của chúng trong đánh giá độ bền, hiệu suất, an toàn sản phẩm. Đồng thời, làm rõ sự tích hợp CAE với CAD/CAM, những lợi ích chiến lược và xu hướng phát triển, giúp doanh nghiệp xây dựng nhà máy thông minh và đón đầu Công nghiệp 4.0.

1. Tổng quan về CAE – Nền tảng phân tích và mô phỏng hiệu suất

1.1. CAE là gì và tại sao nó lại trở thành công cụ không thể thiếu trong quy trình phát triển sản phẩm hiện đại?

CAE (Computer-Aided Engineering) là một nhóm các công cụ phần mềm; Nó cho phép kỹ sư mô phỏng, phân tích và tối ưu hóa hiệu suất của sản phẩm, quy trình hoặc hệ thống thông qua mô hình máy tính. CAE đã trở thành công cụ không thể thiếu trong quy trình phát triển sản phẩm hiện đại; Nó cho phép các kỹ sư dự đoán hành vi của thiết kế dưới các điều kiện vận hành khác nhau mà không cần phải chế tạo và thử nghiệm mẫu vật lý liên tục, giúp tiết kiệm đáng kể thời gian và chi phí.

1.2. Các thành phần cốt lõi của phần mềm CAE

Phần mềm CAE bao gồm nhiều thành phần cốt lõi; Mỗi thành phần này tập trung vào một loại phân tích kỹ thuật cụ thể.

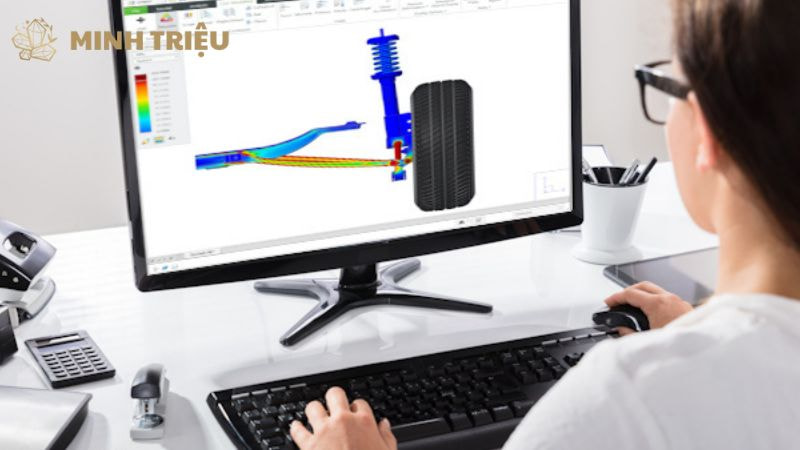

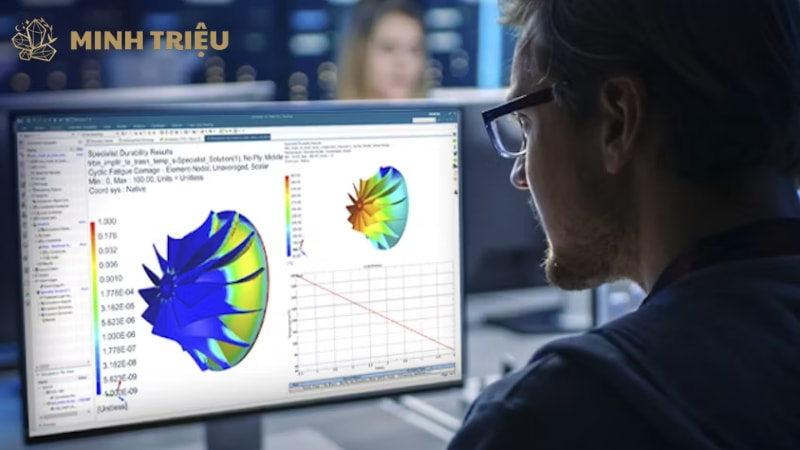

Phân tích phần tử hữu hạn (FEA – Finite Element Analysis):

• Mục đích: FEA là một phương pháp số học; Nó được sử dụng để mô phỏng và phân tích ứng suất, biến dạng, nhiệt độ, dao động và các hiện tượng vật lý khác trên các chi tiết cấu trúc hoặc lắp ráp.
• Ứng dụng: Các kỹ sư sử dụng FEA để kiểm tra độ bền kết cấu của các bộ phận cơ khí, phân tích khả năng chịu tải của khung gầm, dự đoán hành vi của vật liệu dưới tác dụng của lực (ví dụ: phân tích mỏi vật liệu), hoặc mô phỏng sự truyền nhiệt trong các bộ phận điện tử. Nó giúp xác định các điểm yếu trong thiết kế và tối ưu hóa hình dạng để đạt được hiệu suất mong muốn.

Động lực học chất lỏng tính toán (CFD – Computational Fluid Dynamics):

• Mục đích: CFD là một công cụ mô phỏng; Nó được sử dụng để phân tích dòng chảy của chất lỏng (lỏng hoặc khí), truyền nhiệt, áp suất và các hiện tượng liên quan khác.
• Ứng dụng: CFD thường được dùng để tối ưu hóa khí động học của ô tô hoặc máy bay, thiết kế hệ thống làm mát hiệu quả cho linh kiện điện tử, phân tích dòng chảy trong đường ống và van, hoặc dự đoán sự phân tán của chất ô nhiễm trong không khí.

Động lực học đa thể (MBD – Multi-Body Dynamics):

• Mục đích: MBD là một phương pháp mô phỏng; Nó tập trung vào việc phân tích chuyển động, tương tác lực và hành vi động học của các hệ thống cơ khí phức tạp bao gồm nhiều chi tiết được liên kết với nhau bằng khớp động.
• Ứng dụng: Các kỹ sư sử dụng MBD để đánh giá hiệu suất của cơ cấu truyền động (ví dụ: hộp số), mô phỏng chuyển động của robot công nghiệp, phát hiện va chạm giữa các bộ phận chuyển động, hoặc tối ưu hóa hệ thống treo của xe.

Mô phỏng đúc, ép, dập (Manufacturing Process Simulation):

• Mục đích: Đây là một nhóm các công cụ CAE; Chúng mô phỏng cụ thể các quy trình sản xuất như đúc khuôn kim loại, ép phun nhựa, dập kim loại, hoặc hàn.
• Ứng dụng: Các công cụ này giúp dự đoán các khuyết tật sản phẩm có thể xảy ra trong quá trình sản xuất (ví dụ: bọt khí trong đúc, biến dạng khi làm nguội khuôn ép), tối ưu hóa thiết kế khuôn mẫu, và cải thiện quy trình để giảm thiểu phế phẩm.

1.3. Quy trình cơ bản của một phân tích CAE

Một phân tích CAE thông thường tuân theo một quy trình ba bước cơ bản; Quy trình này chuyển từ mô hình hóa đến kết quả.

Tiền xử lý (Pre-processing): Đây là bước đầu tiên và quan trọng nhất; Nó bao gồm việc chuẩn bị mô hình hình học từ CAD để phân tích. Các công việc chính là tạo lưới (meshing) – chia mô hình thành các phần tử nhỏ (ví dụ: tam giác, tứ giác, khối lập phương), gán các thuộc tính vật liệu (thép, nhôm, nhựa), và thiết lập các điều kiện biên (boundary conditions) như tải trọng tác dụng, các ràng buộc chuyển động, hoặc nhiệt độ môi trường.

Giải (Solving): Sau khi mô hình được chuẩn bị, phần mềm CAE sẽ thực hiện bước giải; Nó sử dụng các thuật toán số để tính toán kết quả dựa trên các phương trình vật lý và điều kiện đã thiết lập. Đây là giai đoạn cần nhiều tài nguyên tính toán nhất, đặc biệt đối với các mô hình phức tạp hoặc các phân tích CFD quy mô lớn.

Hậu xử lý (Post-processing): Bước cuối cùng là hậu xử lý; Nó bao gồm việc trực quan hóa và diễn giải kết quả phân tích. Phần mềm CAE cung cấp các công cụ để hiển thị kết quả dưới dạng biểu đồ màu (ví dụ: biểu đồ ứng suất, nhiệt độ), vector (ví dụ: hướng dòng chảy), hoặc hoạt hình (ví dụ: biến dạng, dao động), giúp kỹ sư dễ dàng hiểu và diễn giải các hành vi của sản phẩm.

2. CAE mang lại những lợi ích chiến lược nào giúp doanh nghiệp tối ưu hóa sản phẩm và quy trình sản xuất?

CAE mang lại những lợi ích chiến lược to lớn; Những lợi ích này giúp doanh nghiệp không chỉ tối ưu hóa sản phẩm mà còn cải thiện đáng kể quy trình sản xuất, tiết kiệm chi phí và tăng tốc độ ra thị trường. Bằng cách dịch chuyển quá trình thử nghiệm từ vật lý sang ảo, CAE trở thành một công cụ then chốt cho đổi mới và cạnh tranh.

2.1. Rút ngắn chu trình phát triển sản phẩm (Product Development Cycle)

CAE đóng vai trò quan trọng trong việc rút ngắn chu trình phát triển sản phẩm; Nó cho phép thử nghiệm và lặp lại nhanh chóng.

• Giảm số lần chế tạo mẫu vật lý: Trước đây, mỗi lần thay đổi thiết kế thường đòi hỏi việc chế tạo một mẫu vật lý mới để thử nghiệm; CAE thay thế phần lớn quá trình này bằng các mô phỏng ảo. Điều này giúp giảm đáng kể chi phí vật liệu, nhân công và thời gian liên quan đến việc sản xuất mẫu thử.
• Rút ngắn thời gian đưa sản phẩm ra thị trường (Time-to-Market): Khả năng mô phỏng và phân tích nhanh chóng trong môi trường ảo cho phép các kỹ sư thử nghiệm nhiều ý tưởng thiết kế hơn trong thời gian ngắn hơn; Điều này giúp phát hiện và khắc phục lỗi sớm, rút ngắn chu trình lặp lại thiết kế và đẩy nhanh thời gian cần thiết để đưa sản phẩm mới ra thị trường, mang lại lợi thế cạnh tranh quan trọng.

2.2. Tối ưu hóa hiệu suất và chất lượng sản phẩm

CAE giúp tối ưu hóa hiệu suất và nâng cao chất lượng sản phẩm; Nó cho phép phân tích sâu và cải thiện thiết kế.

• Phát hiện lỗi thiết kế sớm: CAE cho phép kỹ sư xác định các điểm yếu tiềm ẩn, các vùng ứng suất cao, hoặc các rủi ro về hiệu suất ngay trong giai đoạn thiết kế ban đầu; Việc này giúp khắc phục lỗi trước khi sản phẩm được sản xuất hàng loạt, tránh các chi phí sửa chữa hoặc thu hồi tốn kém sau này.
• Cải thiện độ bền và tuổi thọ sản phẩm: Bằng cách mô phỏng các điều kiện vận hành khắc nghiệt (tải trọng, nhiệt độ, rung động), CAE giúp kỹ sư tối ưu hóa vật liệu, hình dạng và cấu trúc của chi tiết; Điều này đảm bảo sản phẩm có khả năng chịu đựng tốt hơn, kéo dài tuổi thọ và giảm thiểu hỏng hóc trong quá trình sử dụng.
• Nâng cao hiệu quả năng lượng/khí động học: Đối với các sản phẩm liên quan đến dòng chảy chất lỏng hoặc khí (ví dụ: xe hơi, tua-bin, hệ thống HVAC), CFD trong CAE giúp tối ưu hóa thiết kế để giảm tổn thất năng lượng, tăng hiệu suất khí động học, và cải thiện hiệu quả tổng thể của hệ thống.

2.3. Đảm bảo độ tin cậy và an toàn

CAE đóng vai trò then chốt trong việc đảm bảo độ tin cậy và an toàn của sản phẩm; Nó cho phép mô phỏng các tình huống nguy hiểm.

• Đánh giá an toàn sản phẩm: CAE có thể mô phỏng các kịch bản hỏng hóc, va chạm (ví dụ: Crash Test ảo cho ô tô) hoặc các tình huống nguy hiểm khác; Điều này giúp kỹ sư đánh giá mức độ an toàn của sản phẩm dưới các điều kiện bất lợi và thiết kế các tính năng bảo vệ hiệu quả hơn.
• Tuân thủ tiêu chuẩn và quy định: Trong nhiều ngành công nghiệp (ví dụ: hàng không, y tế, ô tô), sản phẩm phải tuân thủ các tiêu chuẩn và quy định nghiêm ngặt về độ bền, an toàn và hiệu suất; CAE cung cấp bằng chứng và dữ liệu mô phỏng cần thiết để chứng minh sự tuân thủ này, giúp rút ngắn thời gian cấp phép và chứng nhận.

2.4. Giảm chi phí và rủi ro sản xuất

CAE mang lại lợi ích tài chính đáng kể; Nó giúp giảm chi phí và rủi ro trong suốt vòng đời sản phẩm.

• Tiết kiệm chi phí vật liệu và thử nghiệm: Bằng cách giảm nhu cầu chế tạo các mẫu vật lý và thử nghiệm lặp đi lặp lại, CAE trực tiếp tiết kiệm chi phí vật liệu thô và chi phí cho các phòng thí nghiệm thử nghiệm.
• Tránh các vấn đề sản xuất đắt đỏ: Các công cụ mô phỏng quy trình sản xuất trong CAE (ví dụ: mô phỏng đúc, ép) có thể dự đoán các khuyết tật sản phẩm hoặc vấn đề về chất lượng trước khi chúng xảy ra trên dây chuyền sản xuất; Điều này giúp tránh lãng phí vật liệu, thời gian và công sức để khắc phục lỗi trong quá trình sản xuất hàng loạt.
• Giảm chi phí bảo hành và thu hồi sản phẩm: Sản phẩm được thiết kế và tối ưu hóa kỹ lưỡng hơn nhờ CAE thường có chất lượng cao hơn và ít lỗi hơn; Điều này dẫn đến giảm chi phí bảo hành, giảm số lượng sản phẩm bị lỗi phải thu hồi, và bảo vệ danh tiếng của thương hiệu.

3. Khai phá sức mạnh CAE trong hệ sinh thái giá trị số

Sự tích hợp chặt chẽ của CAE với các công cụ tự động hóa khác như CAD (Computer-Aided Design) và CAM (Computer-Aided Manufacturing) tạo ra một sức mạnh tổng hợp đáng kể; Điều này mang lại nhiều lợi ích cho toàn bộ quy trình sản xuất, từ thiết kế ý tưởng đến sản phẩm cuối cùng. Nó giúp hình thành một chuỗi giá trị kỹ thuật số liền mạch và hiệu quả.

3.1. Vị trí của CAE trong chuỗi công cụ số

CAE có một vị trí chiến lược trong chuỗi công cụ số; Nó là cầu nối quan trọng giữa thiết kế và sản xuất, và được quản lý xuyên suốt vòng đời sản phẩm.

• Từ CAD đến CAE: Mô hình CAD là đầu vào trực tiếp và thiết yếu cho phân tích CAE; Các kỹ sư thường bắt đầu bằng cách tạo mô hình 3D trong phần mềm CAD, sau đó xuất mô hình này sang phần mềm CAE để thực hiện các phân tích về ứng suất, dòng chảy, nhiệt độ, v.v. Điều này đảm bảo rằng các phân tích CAE được thực hiện trên cơ sở hình học chính xác và cập nhật nhất.
• Từ CAE đến CAM: Kết quả và các đề xuất tối ưu hóa từ phân tích CAE có ảnh hưởng trực tiếp đến thiết kế cuối cùng được phê duyệt và sau đó là lập trình gia công bằng CAM; Ví dụ, nếu CAE chỉ ra một vùng có ứng suất cao, thiết kế có thể được điều chỉnh (ví dụ: tăng độ dày, thay đổi hình dạng) trong CAD, sau đó các thay đổi này sẽ được chuyển sang CAM để lập trình gia công. Điều này đảm bảo rằng sản phẩm không chỉ hoạt động tốt mà còn dễ sản xuất.
• Tích hợp với PLM (Product Lifecycle Management): Dữ liệu mô phỏng từ CAE là một phần quan trọng của thông tin sản phẩm và được quản lý trong các hệ thống PLM; PLM giúp theo dõi và quản lý tất cả các phiên bản thiết kế, kết quả phân tích, quy trình sản xuất và dữ liệu vận hành thực tế xuyên suốt vòng đời sản phẩm, đảm bảo tính nhất quán và khả năng truy vết.

3.2. Thúc đẩy thiết kế tối ưu hóa (Optimized Design)

CAE đóng vai trò then chốt trong việc thúc đẩy thiết kế tối ưu hóa; Nó cho phép đổi mới dựa trên dữ liệu.

• Đổi mới sản phẩm dựa trên dữ liệu: CAE cung cấp cho kỹ sư dữ liệu và cái nhìn sâu sắc về hiệu suất của thiết kế dưới các điều kiện khác nhau; Điều này cho phép họ đưa ra các quyết định thiết kế thông minh, không chỉ dựa trên kinh nghiệm mà còn dựa trên bằng chứng mô phỏng, thúc đẩy sự đổi mới và tạo ra các sản phẩm vượt trội.
• Thiết kế lặp lại nhanh chóng: Khả năng nhanh chóng thay đổi thiết kế trong CAD, chạy phân tích CAE và xem xét kết quả tạo ra một vòng lặp phản hồi rất nhanh; Điều này cho phép kỹ sư thử nghiệm nhiều ý tưởng thiết kế khác nhau trong thời gian ngắn, liên tục cải tiến và tối ưu hóa sản phẩm trước khi chuyển sang sản xuất.

3.3. Hỗ trợ Digital Twin (Bản sao số)

CAE là một thành phần cốt lõi của Digital Twin; Nó cung cấp mô hình hành vi ảo.

• Mô hình hiệu suất ảo: Kết quả phân tích CAE là một phần cốt lõi của Digital Twin (bản sao số) của một sản phẩm hoặc hệ thống; Mô hình CAE mô phỏng hành vi động học, nhiệt, chất lỏng hoặc cấu trúc của tài sản vật lý trong môi trường ảo. Điều này giúp các kỹ sư hiểu rõ hơn về cách sản phẩm sẽ hoạt động trong thế giới thực.
• Dự đoán hành vi sản phẩm trong vận hành thực tế: Khi kết hợp với dữ liệu cảm biến thu thập từ sản phẩm thực tế đang vận hành, mô hình CAE trong Digital Twin có thể được sử dụng để dự đoán tuổi thọ còn lại của sản phẩm, phát hiện sớm các dấu hiệu hỏng hóc, hoặc tối ưu hóa lịch trình bảo trì dự đoán.

3.4. Vai trò trong Công nghiệp 4.0 và Nhà máy thông minh

CAE có vai trò chiến lược trong việc hiện thực hóa tầm nhìn của Công nghiệp 4.0 và xây dựng nhà máy thông minh; Nó thúc đẩy phát triển sản phẩm ảo và tối ưu hóa sản xuất.

• Phát triển sản phẩm ảo (Virtual Product Development): CAE cho phép các nhà sản xuất mô phỏng toàn bộ vòng đời sản phẩm trong môi trường ảo, từ thiết kế ban đầu, thử nghiệm hiệu suất, đến quy trình sản xuất và thậm chí là vận hành; Điều này giảm thiểu nhu cầu về các nguyên mẫu vật lý tốn kém và phức tạp.
• Dự đoán và tối ưu hóa sản xuất: Ngoài việc tối ưu hóa sản phẩm, CAE cũng có thể được sử dụng để dự đoán và tối ưu hóa hiệu suất của dây chuyền sản xuất hoặc các hệ thống robot; Ví dụ, mô phỏng MBD có thể tối ưu hóa đường đi của robot để tăng tốc độ và giảm mòn, hoặc mô phỏng dòng chảy trong hệ thống cấp liệu.

Dưới đây là các ứng dụng chính của các thành phần CAE:

Thành phần CAE	Loại phân tích chính	Ví dụ ứng dụng trong công nghiệp
FEA (Finite Element Analysis)	Ứng suất, biến dạng, nhiệt, dao động, mỏi, va chạm	Kiểm tra độ bền kết cấu ô tô, phân tích ứng suất cánh máy bay, mô phỏng rơi điện thoại, phân tích mỏi cầu
CFD (Computational Fluid Dynamics)	Dòng chảy chất lỏng/khí, truyền nhiệt, áp suất	Tối ưu hóa khí động học xe, thiết kế hệ thống làm mát động cơ, phân tích dòng chảy trong van, quạt
MBD (Multi-Body Dynamics)	Chuyển động, lực, tương tác trong hệ thống cơ khí	Mô phỏng chuyển động robot, phân tích hệ thống treo xe, đánh giá cơ cấu truyền động
Manufacturing Process Simulation	Đúc, ép, dập, hàn, biến dạng	Tối ưu hóa thiết kế khuôn đúc, dự đoán khuyết tật ép nhựa, phân tích biến dạng khi dập kim loại

4. Thách thức và xu hướng tương lai của CAE

Mặc dù CAE mang lại lợi ích to lớn, nhưng việc triển khai và khai thác tối đa tiềm năng của nó vẫn còn đối mặt với một số thách thức đáng kể; Tuy nhiên, các xu hướng công nghệ mới đang nổi lên sẽ định hình tương lai của CAE và mở rộng khả năng của nó trong việc thúc đẩy sản xuất thông minh.

4.1. Thách thức hiện tại

Các thách thức hiện tại trong việc triển khai CAE đòi hỏi sự đầu tư đáng kể về tài chính và nguồn lực; Chúng có thể ảnh hưởng đến khả năng tiếp cận và hiệu quả.

• Chi phí đầu tư và đào tạo: Phần mềm CAE cao cấp thường có chi phí cấp phép rất đắt đỏ, đặc biệt là các gói chuyên dụng cho các loại phân tích phức tạp; Ngoài ra, việc vận hành CAE đòi hỏi các kỹ sư phải có kỹ năng chuyên môn sâu về cơ học, vật lý và sử dụng phần mềm, dẫn đến chi phí đào tạo đáng kể.
• Độ phức tạp của mô hình và phân tích: Việc thiết lập một mô hình CAE chính xác và thực hiện các phân tích phức tạp đòi hỏi chuyên môn cao; Nó bao gồm việc tạo lưới phù hợp, định nghĩa đúng các điều kiện biên và diễn giải kết quả một cách chính xác. Một sai sót nhỏ trong quá trình này có thể dẫn đến kết quả sai lệch.
• Yêu cầu tài nguyên tính toán lớn: Các phân tích CAE, đặc biệt là CFD hoặc các mô hình FEA lớn với độ chi tiết cao, yêu cầu một lượng lớn tài nguyên tính toán (CPU, RAM, GPU); Điều này thường đòi hỏi các máy trạm chuyên dụng hoặc cụm máy tính hiệu năng cao, vốn có chi phí đầu tư ban đầu lớn.
• Tương thích dữ liệu và tích hợp: Mặc dù đã có nhiều cải tiến, nhưng vẫn có thể xảy ra các vấn đề về tương thích dữ liệu khi chuyển đổi mô hình từ phần mềm CAD sang CAE hoặc giữa các gói CAE khác nhau; Việc đảm bảo luồng dữ liệu trôi chảy và không mất mát thông tin là một thách thức liên tục.

4.2. Xu hướng và giải pháp tương lai

Để đáp ứng yêu cầu ngày càng cao của sản xuất thông minh, CAE đang phát triển theo nhiều xu hướng mới, mở rộng khả năng ứng dụng và tối ưu hóa quy trình thiết kế kỹ thuật.

• CAE trên đám mây giúp giảm chi phí phần cứng, tăng khả năng mở rộng tài nguyên tính toán và hỗ trợ làm việc nhóm từ xa hiệu quả. Điều này cho phép kỹ sư chạy mô phỏng phức tạp mà không cần đầu tư máy trạm mạnh.
• AI và Machine Learning được tích hợp để tự động hóa các bước như tạo lưới, phân tích kết quả và rút ngắn thời gian tính toán nhờ mô hình thay thế. Kết hợp với thiết kế tạo sinh, CAE có thể đề xuất và đánh giá nhanh nhiều phương án tối ưu.
• Mô phỏng đa vật lý cho phép kết hợp nhiều hiện tượng trong một mô hình duy nhất, mang lại cái nhìn toàn diện về sản phẩm, từ cơ học đến nhiệt và điện từ.
• Mô phỏng thời gian thực và tương tác giúp kỹ sư điều chỉnh thiết kế và xem kết quả ngay lập tức, rút ngắn chu trình tối ưu và tăng tính trực quan trong quá trình làm việc.
• Tích hợp vật liệu mới như composites, vật liệu in 3D hay vật liệu thông minh giúp CAE mô phỏng chính xác hơn, hỗ trợ phát triển sản phẩm đột phá với hiệu suất cao.

5. Kết luận

CAE (Computer-Aided Engineering) là công cụ mô phỏng và phân tích thiết yếu giúp doanh nghiệp kiểm định, tối ưu hóa thiết kế trong môi trường ảo trước khi sản xuất thực tế. Nhờ giảm phụ thuộc vào thử nghiệm vật lý, CAE rút ngắn chu trình phát triển, phát hiện lỗi sớm và nâng cao hiệu quả sản phẩm.

Với sự hỗ trợ của AI, điện toán đám mây và mô phỏng đa vật lý, CAE ngày càng đóng vai trò trung tâm trong đổi mới sản phẩm, xây dựng Digital Twin và thúc đẩy Công nghiệp 4.0. Để cạnh tranh bền vững, doanh nghiệp cần đầu tư chiến lược vào CAE, từ phần mềm đến nhân lực, và tích hợp sâu vào toàn bộ quy trình thiết kế – sản xuất – vận hành.
