AS-i (Actuator Sensor Interface): Đơn giản hóa kết nối cấp trường trong tự động hóa

Trong bối cảnh tự động hóa công nghiệp phát triển mạnh, việc kết nối hiệu quả và tiết kiệm chi phí với hàng loạt cảm biến, cơ cấu chấp hành là điều thiết yếu. Nếu không có giải pháp phù hợp, việc đi dây cho hàng nghìn điểm I/O sẽ trở nên phức tạp, tốn kém và khó bảo trì. Bài viết này sẽ phân tích AS-i (Actuator Sensor Interface) — giao thức truyền thông cấp trường được thiết kế để đơn giản hóa kết nối, tối ưu chi phí và nâng cao khả năng chẩn đoán. Ngoài ra, bài viết còn nêu bật các ứng dụng thực tế, thách thức hiện tại và xu hướng phát triển của AS-i trong kỷ nguyên Công nghiệp 4.0.

1. Kiến trúc và nguyên lý hoạt động: Sự độc đáo của AS-i

1.1. AS-i là gì và điểm khác biệt của nó?

AS-i là một hệ thống mạng truyền thông; Nó được thiết kế đặc biệt để kết nối các cảm biến và cơ cấu chấp hành nhị phân (binary) và analog ở cấp độ trường thấp nhất trong các hệ thống tự động hóa.

Điểm khác biệt lớn nhất của AS-i so với các giao thức khác là khả năng sử dụng một sợi cáp duy nhất (single-cable) để truyền cả dữ liệu và nguồn điện 24VDC, giúp giảm thiểu đáng kể chi phí đi dây và công sức lắp đặt. Mục tiêu chính của AS-i là đơn giản hóa việc tích hợp các thiết bị I/O cơ bản, vốn chiếm số lượng lớn trong các nhà máy.

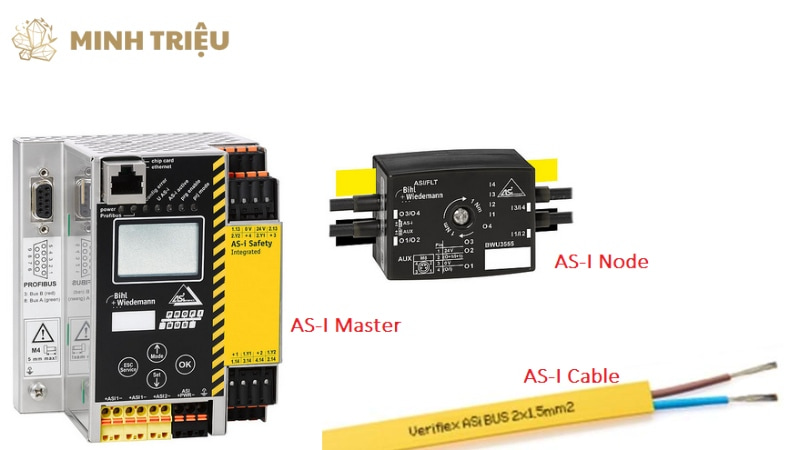

1.2. Cấu tạo mạng AS-i điển hình

Một mạng AS-i điển hình bao gồm ba thành phần chính; Các thành phần này phối hợp với nhau để tạo nên một hệ thống truyền thông đơn giản và hiệu quả.

• Cáp AS-i (AS-i Cable): Cáp AS-i có đặc điểm nhận dạng riêng biệt; Nó là loại cáp phẳng, không vỏ bọc, thường có màu vàng cho kênh dữ liệu và nguồn 24VDC, và đôi khi có thêm cáp màu đen để cung cấp nguồn bổ sung 24VDC cho các cơ cấu chấp hành yêu cầu dòng điện lớn hơn. Thiết kế cáp phẳng cho phép công nghệ kẹp xuyên cáp (piercing technology), giúp đấu nối nhanh chóng mà không cần cắt hoặc tuốt dây.
• Master AS-i (AS-i Master): Master AS-i là bộ điều khiển trung tâm của mạng AS-i; Nó có vai trò điều khiển toàn bộ mạng, giao tiếp tuần tự với từng Slave để thu thập dữ liệu và gửi lệnh. Master cũng thường đóng vai trò là gateway (cổng chuyển đổi) để kết nối mạng AS-i với các hệ thống điều khiển cấp cao hơn như PLC (Programmable Logic Controller) hoặc DCS (Distributed Control System), sử dụng các giao thức như PROFINET, EtherNet/IP, hoặc PROFIBUS.
• Slave AS-i (AS-i Slave): Các thiết bị Slave AS-i là các cảm biến và cơ cấu chấp hành; Chúng có thể là các thiết bị đã tích hợp module AS-i sẵn (ví dụ: cảm biến tiệm cận AS-i, van khí nén AS-i) hoặc các module I/O AS-i được dùng để kết nối các cảm biến/cơ cấu chấp hành tiêu chuẩn (với kết nối M8/M12) vào mạng AS-i. Mỗi Slave có một địa chỉ duy nhất trên mạng (tối đa 62 Slave trên một chuỗi AS-i).

1.3. Nguyên lý truyền thông

AS-i sử dụng một nguyên lý truyền thông đơn giản và hiệu quả; Nó giúp đảm bảo việc trao đổi dữ liệu I/O nhanh chóng.

• Mô hình Master-Slave: AS-i hoạt động theo mô hình Master-Slave; Master AS-i sẽ liên tục polling (truy vấn) lần lượt từng Slave trên mạng. Mỗi Slave sẽ nhận yêu cầu từ Master, gửi dữ liệu đầu vào của nó và nhận dữ liệu đầu ra từ Master trong cùng một chu kỳ truyền thông. Điều này đảm bảo tính thời gian thực cho các ứng dụng I/O cơ bản.
• Truyền tải dữ liệu: AS-i được thiết kế để truyền tải các gói dữ liệu rất nhỏ, thường chỉ 4 bit dữ liệu đầu vào và 4 bit dữ liệu đầu ra cho mỗi Slave trong một chu kỳ; Điều này cho phép tốc độ truyền thông nhanh chóng (khoảng 5 ms cho một chu kỳ đầy đủ với 31 Slave). Loại truyền thông này được gọi là truyền thông tuần hoàn (cyclic communication), nơi dữ liệu được cập nhật liên tục và định kỳ.
• Cung cấp năng lượng qua cáp (Power over Cable): Một trong những điểm độc đáo nhất của AS-i là khả năng cấp nguồn điện 24VDC cho các Slave và cảm biến đơn giản trực tiếp qua cùng một sợi cáp AS-i dùng để truyền dữ liệu; Điều này loại bỏ nhu cầu đi dây nguồn riêng biệt cho từng thiết bị, giảm thiểu số lượng cáp và công việc đấu nối đáng kể.

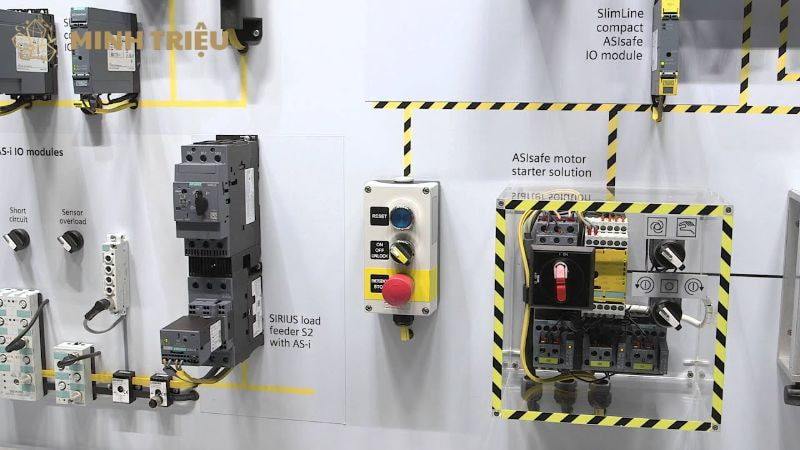

1.4. Tính năng an toàn (Safety-at-Work)

AS-i cũng tích hợp khả năng truyền thông an toàn; Nó cho phép kết nối các thiết bị an toàn trực tiếp vào mạng. AS-i Safety-at-Work là một công nghệ an toàn tích hợp; Nó cho phép kết nối các thiết bị an toàn như nút dừng khẩn cấp, rèm an toàn, khóa liên động cửa bảo vệ và cảm biến an toàn trực tiếp vào cùng một cáp AS-i thông thường.

Các thông điệp an toàn được truyền tải theo một giao thức an toàn riêng biệt (Safety Profile) trên cùng đường dây, đảm bảo tuân thủ các tiêu chuẩn an toàn máy móc quốc tế (ISO 13849-1, IEC 62061) lên đến cấp độ Performance Level e (PL e) hoặc Safety Integrity Level 3 (SIL 3). Điều này giúp đơn giản hóa việc đi dây cho các chức năng an toàn và giảm chi phí lắp đặt.

2. Lợi ích vượt trội: Tại sao AS-i vẫn là lựa chọn hàng đầu cho cấp trường?

2.1. Những giá trị cốt lõi nào khiến AS-i trở nên hấp dẫn trong tự động hóa?

AS-i mang lại nhiều giá trị cốt lõi; Những giá trị này khiến nó trở thành một lựa chọn hấp dẫn và bền vững cho các ứng dụng cấp trường trong tự động hóa công nghiệp.

2.2. Đơn giản hóa việc đi dây và lắp đặt

Ưu điểm nổi bật nhất của AS-i là khả năng đơn giản hóa triệt để việc đi dây và lắp đặt; Điều này giúp tiết kiệm thời gian và giảm chi phí đáng kể.

• Cáp duy nhất cho nguồn và dữ liệu: AS-i chỉ yêu cầu một sợi cáp duy nhất (cáp phẳng AS-i màu vàng) để truyền tải cả dữ liệu và nguồn điện 24VDC cho các thiết bị; Điều này giảm đáng kể số lượng cáp phải đi, đơn giản hóa việc thiết kế và lắp đặt hệ thống dây điện, đồng thời giảm kích thước tủ điều khiển.

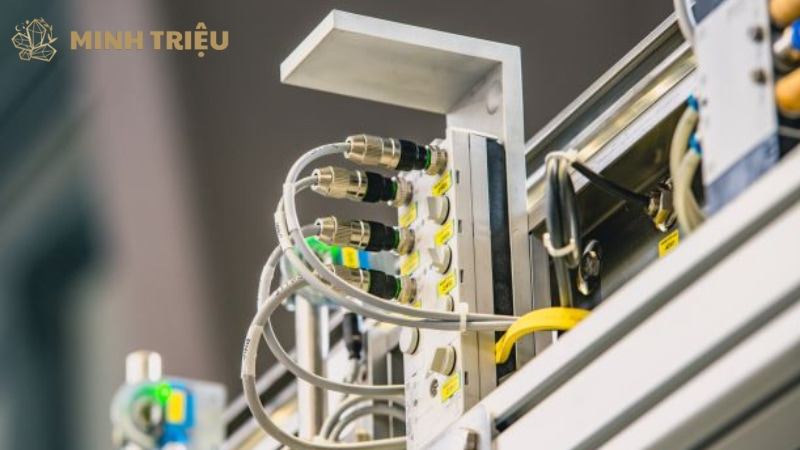

• Kẹp xuyên cáp (Piercing Technology): Công nghệ độc đáo của AS-i cho phép các module Slave được kết nối trực tiếp vào cáp phẳng mà không cần cắt cáp hoặc tuốt dây; Điều này thực hiện bằng cách sử dụng các ngàm kẹp xuyên qua vỏ cáp và tiếp xúc với lõi dây. Kỹ thuật này giúp việc kết nối trở nên cực kỳ nhanh chóng, linh hoạt và giảm thiểu lỗi đấu nối.
• Giảm thời gian lắp đặt: Nhờ vào việc đi dây đơn giản hóa và công nghệ kẹp xuyên cáp, thời gian lắp đặt hệ thống AS-i được rút ngắn đáng kể so với phương pháp đi dây điểm-điểm truyền thống hoặc các giao thức Fieldbus phức tạp hơn; Điều này dẫn đến tiết kiệm chi phí lao động và tăng tốc độ triển khai dự án.

2.3. Hiệu quả chi phí

AS-i là một giải pháp rất hiệu quả về chi phí; Nó mang lại lợi ích kinh tế trong suốt vòng đời của hệ thống.

• Tiết kiệm vật liệu: Việc giảm số lượng cáp, khối đấu nối, cầu đấu và kích thước tủ điện giúp tiết kiệm đáng kể chi phí vật liệu; Đây là một lợi thế lớn khi triển khai hệ thống có số lượng lớn cảm biến và cơ cấu chấp hành.
• Chi phí thiết bị thấp: Các module Slave AS-i, đặc biệt là loại I/O nhị phân, thường có giá thành thấp hơn so với các module I/O cho các giao thức truyền thông phức tạp hơn; Điều này giúp giảm chi phí phần cứng tổng thể của hệ thống cấp trường.
• Giảm chi phí bảo trì: Nhờ cấu trúc mạng đơn giản và khả năng chẩn đoán mạnh mẽ (sẽ được đề cập chi tiết hơn), việc xác định và khắc phục lỗi trở nên nhanh chóng và dễ dàng; Điều này giúp giảm thời gian ngừng máy và chi phí bảo trì.

2.4. Khả năng chẩn đoán nâng cao

AS-i cung cấp khả năng chẩn đoán mạnh mẽ; Nó giúp phát hiện lỗi nhanh chóng và chính xác.

• Chẩn đoán cấp độ Slave: Master AS-i có khả năng xác định chính xác Slave nào đang gặp sự cố; Nó có thể báo cáo các lỗi như ngắn mạch, hở mạch, quá tải nguồn, hoặc lỗi cấu hình của từng Slave, cung cấp thông tin chi tiết giúp kỹ thuật viên dễ dàng xác định vị trí và khắc phục sự cố.
• Phát hiện lỗi cáp: Hệ thống AS-i có khả năng phát hiện các lỗi vật lý trên cáp AS-i như ngắn mạch hoặc hở mạch; Điều này rất quan trọng để duy trì hoạt động liên tục của mạng.
• Đèn báo trạng thái LED: Hầu hết các module Slave AS-i và Master đều được trang bị đèn báo trạng thái LED trực quan; Các đèn này hiển thị trạng thái hoạt động bình thường, lỗi giao tiếp, hoặc lỗi I/O, giúp kỹ thuật viên nhanh chóng nhận biết vấn đề tại chỗ mà không cần dụng cụ chẩn đoán phức tạp.

2.5. Tính linh hoạt và mở rộng

AS-i mang lại sự linh hoạt và khả năng mở rộng cao; Nó cho phép dễ dàng điều chỉnh và mở rộng hệ thống khi cần.

• Tích hợp dễ dàng: Khả năng thêm hoặc bớt Slave một cách linh hoạt trên mạng AS-i mà không ảnh hưởng đến toàn bộ hệ thống; Điều này giúp việc thay đổi cấu hình hoặc mở rộng dây chuyền sản xuất trở nên đơn giản.
• Địa chỉ tự động: Một số Master và Slave AS-i hỗ trợ chức năng gán địa chỉ tự động; Điều này đơn giản hóa quá trình cấu hình, đặc biệt khi triển khai số lượng lớn Slave.
• Tương thích giữa các nhà cung cấp: AS-i là một tiêu chuẩn mở, được quản lý bởi AS-International Association; Điều này đảm bảo khả năng tương thích giữa các thiết bị từ nhiều nhà sản xuất khác nhau, mang lại sự linh hoạt trong việc lựa chọn sản phẩm và tránh bị khóa vào một nhà cung cấp duy nhất.

3. Ứng dụng tiêu biểu: AS-i trong các ngành công nghiệp

3.1. AS-i được ứng dụng trong những lĩnh vực và hệ thống nào?

AS-i được ứng dụng rộng rãi trong nhiều lĩnh vực và hệ thống khác nhau; Nó cung cấp giải pháp hiệu quả cho việc kết nối các thiết bị I/O ở cấp độ trường, nơi sự đơn giản và hiệu quả chi phí là tối quan trọng.

3.2. Dây chuyền lắp ráp và đóng gói

Trong các dây chuyền lắp ráp và đóng gói, AS-i là một lựa chọn lý tưởng; Nó kết nối hiệu quả hàng loạt cảm biến và cơ cấu chấp hành cần thiết cho quy trình.

• Kết nối các cảm biến vị trí, công tắc hành trình, nút bấm, đèn báo: Trên các băng tải, hệ thống phân loại và máy móc đóng gói, có hàng trăm cảm biến nhỏ (ví dụ: cảm biến tiệm cận, cảm biến quang điện) và các nút bấm, đèn báo; AS-i đơn giản hóa việc đi dây cho tất cả các thiết bị này, giúp chúng giao tiếp với PLC hoặc các bộ điều khiển khác một cách dễ dàng và hiệu quả.
• Điều khiển xi lanh khí nén, van điện từ: AS-i cũng được sử dụng để điều khiển các cơ cấu chấp hành nhị phân như các xi lanh khí nén hoặc van điện từ; Điều này giúp tự động hóa các thao tác kẹp, đẩy, hoặc phân loại sản phẩm trên dây chuyền.

3.3. Ngành công nghiệp ô tô

Ngành công nghiệp ô tô, với các dây chuyền sản xuất phức tạp, tận dụng tối đa lợi thế của AS-i; Nó được sử dụng trong nhiều ứng dụng khác nhau.

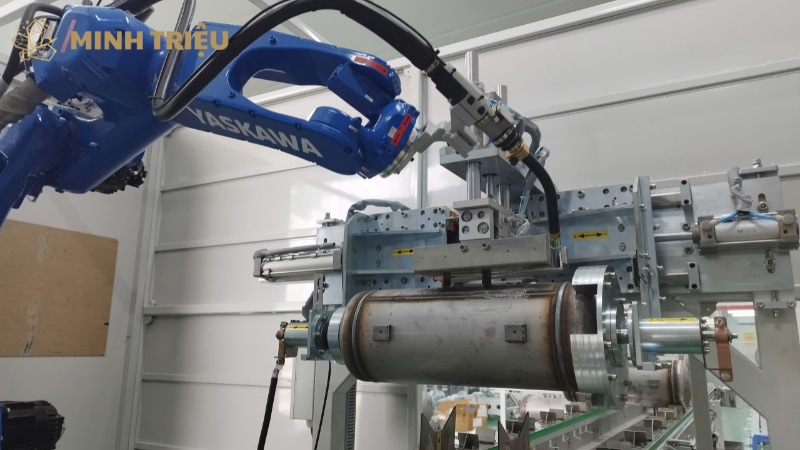

• Hệ thống băng tải, trạm hàn, robot (cho các I/O phụ trợ): Trong các nhà máy sản xuất ô tô, AS-i thường được triển khai trên các hệ thống băng tải lớn, tại các trạm hàn, hoặc để kết nối các I/O phụ trợ cho robot (ví dụ: cảm biến xác định vị trí chi tiết, công tắc trên tay kẹp robot); Việc này giúp giảm đáng kể lượng cáp và độ phức tạp trong việc quản lý hàng ngàn điểm I/O.
• Kết nối các thiết bị an toàn (nút dừng khẩn cấp, cảm biến cửa): Với khả năng AS-i Safety-at-Work, giao thức này rất phù hợp để kết nối các thiết bị an toàn như nút dừng khẩn cấp, rèm an toàn quang điện, hoặc cảm biến giám sát cửa bảo vệ máy móc; Việc này đảm bảo tuân thủ các tiêu chuẩn an toàn và giảm chi phí đi dây an toàn riêng biệt.

3.4. Ngành thực phẩm và đồ uống

Trong ngành thực phẩm và đồ uống, nơi yêu cầu vệ sinh và khả năng chống nước cao, AS-i thể hiện sự phù hợp; Nó được dùng trong các quy trình đặc thù.

• Kết nối cảm biến mức, cảm biến nhiệt độ, van điều khiển trong các quy trình vệ sinh CIP (Clean-in-Place): AS-i rất phù hợp cho các khu vực yêu cầu vệ sinh cao, nơi cần ít mối nối cáp và dễ dàng làm sạch; Các cảm biến mức, nhiệt độ và van điều khiển trong các bồn chứa, đường ống cho quy trình CIP thường sử dụng AS-i để đơn giản hóa việc lắp đặt và bảo trì.
• Môi trường yêu cầu vệ sinh cao, khả năng chống nước: Các module AS-i và thiết bị Slave thường có chỉ số bảo vệ cao (IP67, IP69K), cho phép chúng hoạt động tin cậy trong môi trường ẩm ướt hoặc phải chịu các quá trình rửa vệ sinh thường xuyên.

3.5. Hệ thống xử lý vật liệu và kho bãi

Các hệ thống xử lý vật liệu và kho bãi tự động cũng là môi trường lý tưởng cho AS-i; Nó giúp quản lý hiệu quả các cảm biến và bộ phận truyền động.

• Kết nối cảm biến trên băng tải, hệ thống phân loại: Trong các trung tâm phân phối, hệ thống băng tải và hệ thống phân loại hàng hóa có rất nhiều cảm biến để phát hiện vật thể, xác định vị trí, hoặc đếm; AS-i đơn giản hóa việc đấu nối hàng loạt cảm biến này.
• Điều khiển bộ phận truyền động nhỏ: AS-i cũng có thể được sử dụng để điều khiển các bộ phận truyền động nhỏ như động cơ con lăn trên băng tải, cơ cấu đẩy hoặc các xi lanh khí nén cho các tác vụ phân loại.

3.6. Hệ thống tòa nhà thông minh và HVAC

Ngoài sản xuất công nghiệp, AS-i còn được ứng dụng trong các hệ thống tòa nhà thông minh; Nó giúp kiểm soát các thiết bị và cảm biến khác nhau.

• Kết nối cảm biến cửa, cảm biến chuyển động, đèn chiếu sáng: Trong các tòa nhà thông minh, AS-i có thể kết nối các cảm biến cửa, cảm biến chuyển động để điều khiển hệ thống an ninh hoặc chiếu sáng tự động.
• Điều khiển quạt, van trong hệ thống điều hòa không khí: Nó cũng được dùng để điều khiển các quạt thông gió, van điều tiết không khí trong hệ thống điều hòa không khí (HVAC), giúp quản lý năng lượng và tạo môi trường thoải mái.

4. Thách thức và xu hướng tương lai: AS-i trong kỷ nguyên Công nghiệp 4.0

4.1. Những hạn chế và hướng phát triển nào đang định hình tương lai của AS-i?

Mặc dù có nhiều ưu điểm, AS-i vẫn đối mặt với một số thách thức; Tuy nhiên, những thách thức này đồng thời thúc đẩy các xu hướng phát triển mới để duy trì vị thế của nó trong bối cảnh Công nghiệp 4.0.

• Tốc độ và băng thông giới hạn: AS-i được thiết kế để truyền tải lượng dữ liệu nhỏ (4 bit) với tốc độ nhanh cho các ứng dụng I/O nhị phân; Tuy nhiên, nó không phù hợp cho các ứng dụng đòi hỏi tốc độ truyền tải dữ liệu cao hoặc truyền tải dữ liệu phức tạp như video, hình ảnh từ camera công nghiệp, hoặc các tập tin lớn. Đây là một hạn chế so với các giao thức Ethernet công nghiệp hiện đại.
• Khả năng kết nối không dây: AS-i truyền thống là một giao thức mạng có dây; Việc tích hợp các giải pháp không dây trực tiếp vào bản thân giao thức AS-i còn hạn chế. Điều này có thể là một rào cản trong các ứng dụng yêu cầu linh hoạt cao hoặc thiết bị di động.
• Hội tụ IT/OT: AS-i hoạt động ở cấp độ trường rất thấp (lớp 0/1 của mô hình Purdue); Việc tích hợp trực tiếp dữ liệu từ AS-i lên các hệ thống IT cấp cao (MES, ERP) hoặc nền tảng đám mây có thể phức tạp và đòi hỏi các gateway chuyển đổi dữ liệu và giao thức.
• Cạnh tranh từ các Fieldbus đơn giản và Industrial Ethernet nhẹ hơn: Sự xuất hiện của các giao thức như IO-Link (cho phép kết nối cảm biến thông minh điểm-điểm) hoặc các phiên bản Industrial Ethernet “nhẹ” hơn cho các ứng dụng đơn giản có thể tạo ra cạnh tranh cho AS-i trong một số phân khúc.

4.2. Xu hướng phát triển và giải pháp tích hợp

Để vượt qua các thách thức và phù hợp với kỷ nguyên Công nghiệp 4.0, AS-i đang phát triển theo các xu hướng sau; Các xu hướng này tập trung vào việc tích hợp và mở rộng khả năng của nó.

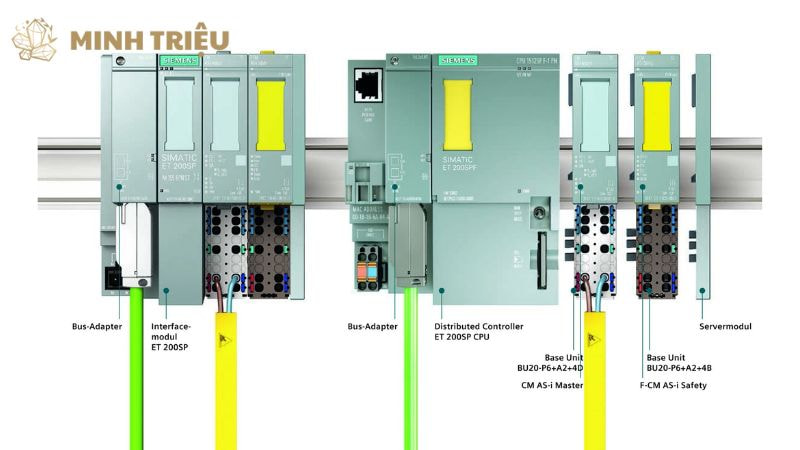

• AS-i Gateways đến Industrial Ethernet/OPC UA: Xu hướng chính là tăng cường vai trò của các Gateway AS-i thông minh; Các Gateway này không chỉ chuyển đổi dữ liệu từ AS-i sang các giao thức Ethernet công nghiệp (như PROFINET, EtherNet/IP, Modbus TCP/IP) mà còn tích hợp với OPC UA (Open Platform Communications Unified Architecture). Điều này cho phép dữ liệu từ cấp trường (cảm biến, cơ cấu chấp hành) được đưa lên các hệ thống quản lý sản xuất (MES), hệ thống hoạch định tài nguyên doanh nghiệp (ERP) và các nền tảng IoT công nghiệp hoặc đám mây một cách an toàn và có cấu trúc.
• Thiết bị Slave thông minh hơn: Các nhà sản xuất đang phát triển các Slave AS-i với nhiều tính năng thông minh hơn; Điều này bao gồm khả năng cung cấp nhiều thông tin chẩn đoán chi tiết hơn, khả năng cấu hình từ xa và thậm chí tích hợp các chức năng đơn giản tại biên (edge).
• AS-i trong môi trường 5G và IIoT: Mặc dù AS-i bản chất là có dây, dữ liệu từ các mạng AS-i có thể được tổng hợp tại các Gateway và sau đó truyền tải không dây qua các công nghệ như 5G hoặc Wi-Fi đến các hệ thống đám mây hoặc các ứng dụng IoT công nghiệp; Điều này cho phép giám sát và phân tích dữ liệu từ xa, hỗ trợ các mô hình bảo trì dự đoán.
• Kết hợp với các giải pháp Edge Computing: Dữ liệu từ AS-i (thông qua Gateway) có thể được xử lý sơ bộ tại các thiết bị biên (edge devices) trước khi truyền lên các hệ thống cấp cao hơn; Điều này giúp giảm tải cho mạng, tăng tốc độ phản hồi cho các phân tích cục bộ và giảm lượng dữ liệu cần truyền tải lên đám mây.

5. Kết luận

AS-i (Actuator Sensor Interface) là một giải pháp truyền thông cấp trường mạnh mẽ, đơn giản và hiệu quả chi phí; Nó lý tưởng cho việc kết nối một lượng lớn cảm biến và cơ cấu chấp hành ở cấp độ thấp nhất của hệ thống tự động hóa. Sự độc đáo trong kiến trúc cáp duy nhất, công nghệ kẹp xuyên cáp và khả năng tích hợp an toàn đã giúp nó trở thành một lựa chọn không thể thiếu trong nhiều ngành công nghiệp.

Mặc dù AS-i không cạnh tranh trực tiếp với các giao thức Ethernet công nghiệp về tốc độ và băng thông cho các ứng dụng phức tạp, nhưng nó vẫn sẽ duy trì vai trò quan trọng của mình như một xương sống của tự động hóa phân tán ở cấp độ trường. Sự kết hợp thông minh giữa AS-i với các gateway tiên tiến và việc tích hợp vào các kiến trúc IoT công nghiệp sẽ giúp nó tiếp tục đóng góp vào việc xây dựng các nhà máy thông minh hiệu quả và linh hoạt trong kỷ nguyên Công nghiệp 4.0.

Các nhà sản xuất nên xem xét AS-i như một giải pháp tối ưu để đơn giản hóa việc đi dây, giảm chi phí và nâng cao khả năng chẩn đoán ở cấp độ trường, đồng thời tích hợp nó một cách thông minh với các giao thức cấp cao hơn để tạo ra một hệ thống tự động hóa toàn diện, hiệu quả và đáng tin cậy.
