Thước Panme Đo Đường Kính Trong: Hướng Dẫn Toàn Diện Từ A-Z 2026

Cập nhật lần cuối 25 Tháng 2, 2026 bởi Nguyễn Minh Triệu

Trong lĩnh vực của các công ty gia công cơ khí chính xác, việc kiểm soát dung sai kích thước lỗ là yếu tố sống còn quyết định chất lượng sản phẩm. Thước panme đo đường kính trong (Inside Micrometer) chính là “trợ thủ” đắc lực nhất để thực hiện nhiệm vụ này.

Bài viết dưới đây từ các chuyên gia kỹ thuật tại Minh Triệu sẽ cung cấp cho bạn cái nhìn toàn diện về cấu tạo, phân loại và cách sử dụng loại thước đo này một cách chuẩn xác nhất.

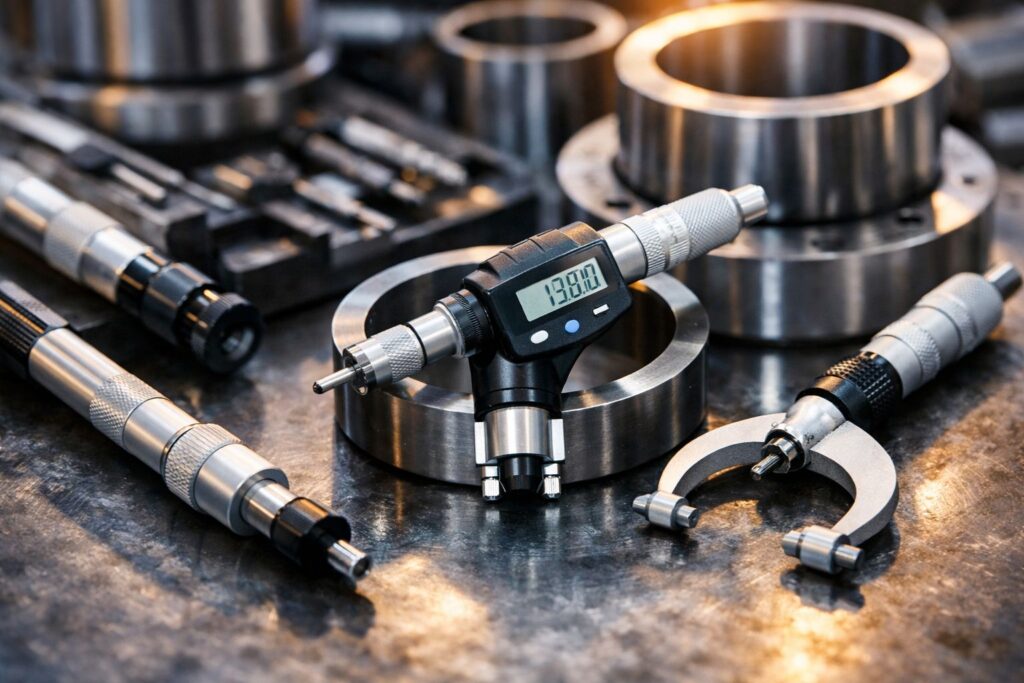

1. Thước panme đo đường kính trong là gì?

Thước panme đo đường kính trong là thiết bị đo lường chuyên dụng được thiết kế để xác định kích thước bên trong của các vật thể như lỗ khoan, rãnh, hoặc đường kính trong của các loại ống.

So với thước cặp (Vernier Caliper), panme đo trong sở hữu độ chính xác vượt trội hơn hẳn. Nếu thước cặp thông thường chỉ đạt độ chính xác khoảng 0.02mm đến 0.05mm, thì panme đo trong có thể đạt tới 0.01mm, thậm chí là 0.001mm ở các dòng điện tử cao cấp. Điều này giúp loại bỏ gần như hoàn toàn sai số trong các công đoạn kiểm tra chất lượng (QC) tại nhà máy.

2. Cấu tạo chi tiết và nguyên lý hoạt động

Để sử dụng thành thạo, trước hết bạn cần hiểu rõ từng bộ phận cấu thành nên thiết bị này:

• Đầu đo (Anvil/Spindle): Bộ phận tiếp xúc trực tiếp với bề mặt cần đo. Đầu đo thường được làm bằng hợp kim cứng để chống mài mòn.
• Thân thước (Sleeve): Nơi chứa vạch chia chính (thường là mm và nửa mm).
• Thanh lăn/Núm vặn (Thimble): Bộ phận xoay để điều chỉnh đầu đo, trên đó có các vạch chia phụ.
• Bộ phận khóa (Lock nut): Dùng để cố định vị trí đầu đo sau khi đã lấy được kích thước, giúp việc đọc kết quả không bị sai lệch.
• Núm tinh chỉnh (Ratchet Stop): Đảm bảo lực đo đồng nhất giữa các lần đo, tránh việc ép quá mạnh làm biến dạng bề mặt hoặc hỏng thước.

Nguyên lý hoạt động: Panme hoạt động dựa trên chuyển động của một trục ren vít cực kỳ chính xác. Khi bạn xoay núm vặn một vòng, trục đo sẽ tiến hoặc lùi một khoảng cách tương ứng với bước ren (thường là 0.5mm).

3. Phân loại các dòng panme đo đường kính trong phổ biến

Tùy vào đặc thù của chi tiết cần gia công, người thợ cơ khí sẽ lựa chọn một trong các loại sau:

3.1. Panme đo trong dạng thanh (Tubular Inside Micrometers)

Thường được sử dụng để đo các lỗ có kích thước lớn. Ưu điểm là có thể lắp thêm các thanh nối dài để mở rộng phạm vi đo từ vài chục mm lên đến hàng mét.

3.2. Panme đo trong 2 điểm (Caliper-type)

Có thiết kế đầu đo giống như mỏ của thước cặp nhưng cơ cấu truyền động lại là trục vít panme. Loại này linh hoạt, dễ luồn lách vào các khe hẹp hoặc rãnh nông.

3.3. Panme đo trong 3 điểm (Holtest)

Đây là dòng panme đo lỗ chuyên nghiệp nhất. Với 3 đầu đo tiếp xúc đồng thời vào thành lỗ, thiết bị này có khả năng tự định tâm cực tốt, loại bỏ sai số do người dùng đặt thước không vuông góc.

3.4. Panme điện tử và Panme cơ khí

• Panme cơ: Bền bỉ, không phụ thuộc vào pin, giá thành hợp lý.
• Panme điện tử: Đọc kết quả nhanh trên màn hình LCD, có khả năng chuyển đổi đơn vị (mm/inch) và kết nối máy tính để xuất dữ liệu báo cáo.

4. Hướng dẫn sử dụng chuẩn kỹ thuật để tránh sai số

Sử dụng panme không khó, nhưng để đo “chuẩn” thì cần tuân thủ quy trình sau:

Bước 1: Vệ sinh thiết bị và vật đo

Dùng khăn sạch lau nhẹ đầu đo và bề mặt lỗ cần đo. Một hạt bụi nhỏ cũng có thể gây ra sai số vài micron.

Bước 2: Hiệu chuẩn (Set Zero)

Trước khi đo, hãy kiểm tra điểm 0. Với panme đo trong, bạn cần sử dụng vòng chuẩn (Setting Ring) có kích thước chính xác đã biết trước để đối chiếu.

Bước 3: Thao tác đo

• Đưa đầu đo vào bên trong lỗ.
• Xoay núm vặn cho đến khi đầu đo gần tiếp xúc với thành vật liệu.
• Sử dụng núm tinh chỉnh (Ratchet) xoay nhẹ cho đến khi nghe tiếng “tạch tạch” từ 2-3 lần thì dừng lại.
• Lưu ý: Với loại 2 điểm, bạn cần lắc nhẹ thước theo phương ngang và dọc để tìm ra vị trí có trị số lớn nhất (đối với đường kính).

Bước 4: Đọc kết quả

Kết quả cuối cùng là tổng của: Trị số trên thân thước chính + Trị số trên thanh lăn phụ. Ví dụ: Thân chính chỉ 15.5mm, vạch trên thanh lăn chỉ số 12 (tương ứng 0.12mm) -> Kết quả là 15.62mm.

5. Lưu ý bảo quản để duy trì độ chính xác 2026

1. Không ép mạnh: Luôn dùng núm tinh chỉnh để lấy lực đo.
2. Tránh nhiệt độ: Không cầm trực tiếp tay vào phần kim loại của thước quá lâu vì nhiệt độ cơ thể có thể làm giãn nở kim loại (nên dùng găng tay hoặc tay cầm cách nhiệt).
3. Vệ sinh sau khi dùng: Lau khô và bôi một lớp dầu mỏng chống gỉ trước khi cất vào hộp.
4. Kiểm định: Định kỳ 6-12 tháng nên mang thước đi hiệu chuẩn tại các trung tâm đo lường uy tín.

6. Minh Triệu – Đối tác tin cậy về giải pháp cơ khí và tự động hóa

Tại Công ty TNHH Thương Mại Và Sản Xuất Minh Triệu, chúng tôi hiểu rằng một thiết bị đo tốt là khởi đầu của một sản phẩm hoàn hảo. Với kinh nghiệm nhiều năm trong dịch vụ gia công cơ khí chính xác theo yêu cầu và cung cấp giải pháp tự động hóa, Minh Triệu cam kết:

• Tư vấn các dòng thước đo (Mitutoyo, Insize, Mahr…) phù hợp nhất với đặc thù sản xuất của khách hàng.
• Hỗ trợ kỹ thuật, hướng dẫn vận hành trực tiếp cho đội ngũ nhân viên tại nhà máy.
• Cung cấp giải pháp tích hợp dữ liệu đo lường vào hệ thống quản lý chất lượng tự động.

Sự chính xác trong từng micron là mục tiêu mà Minh Triệu luôn theo đuổi để đồng hành cùng sự phát triển của các nhà máy tại Việt Nam.
