7+ Phương Pháp Gia Công Bánh Răng Chính Xác & Báo Giá 2026

Cập nhật lần cuối 8 Tháng 1, 2026 bởi Nguyễn Minh Triệu

Trong ngành cơ khí chế tạo, bánh răng được coi là “trái tim” của các hệ thống truyền động. Việc lựa chọn phương pháp gia công bánh răng phù hợp không chỉ quyết định đến chi phí sản xuất mà còn ảnh hưởng trực tiếp đến hiệu suất vận hành, tiếng ồn và tuổi thọ của máy móc.

Bài viết này được tham vấn chuyên môn bởi đội ngũ kỹ sư tại Minh Triệu – công ty gia công cơ khí chính xác uy tín hàng đầu, cung cấp cái nhìn toàn diện từ kỹ thuật truyền thống đến công nghệ CNC hiện đại theo tiêu chuẩn ISO.

1. Tầm quan trọng của độ chính xác trong gia công bánh răng

Bánh răng là chi tiết có bề mặt làm việc phức tạp. Tại Minh Triệu, chúng tôi áp dụng các tiêu chuẩn đo lường khắt khe như ISO 1328, JIS B 1702 hoặc DIN 3962 để đảm bảo:

• Độ êm ái: Giảm thiểu rung động và tiếng ồn (Noise & Vibration) khi truyền tải tốc độ cao.
• Khả năng chịu tải: Phân bổ lực đều trên các răng, tránh hiện tượng gãy vỡ cục bộ do sai lệch bước răng (Pitch error).
• Tuổi thọ: Giảm ma sát nhiệt nhờ độ nhám bề mặt tối ưu (Ra từ 0.4 đến 1.2) sau gia công tinh.

2. Phân loại nguyên lý gia công bánh răng

Hiện nay, kỹ thuật sản xuất bánh răng được chia thành hai nhóm nguyên lý chính dựa trên cách tạo hình biên dạng răng:

2.1. Phương pháp chép hình (Form Cutting)

Sử dụng dụng cụ cắt (dao phay đĩa, dao phay ngón) có biên dạng giống hệt rãnh răng cần tạo.

• Ưu điểm: Tận dụng được máy phay vạn năng, chi phí đầu tư dao thấp.
• Nhược điểm: Sai số tích lũy lớn do quá trình phân độ bằng đầu chia vạn năng.
• Ứng dụng: Thường dùng cho sửa chữa lẻ hoặc bánh răng có module lớn (m > 10).

2.2. Phương pháp bao hình (Generating Process)

Dựa trên nguyên lý ăn khớp. Trong quá trình cắt, dao và phôi chuyển động tương đối như một cặp bánh răng đang làm việc thực tế.

• Ưu điểm: Độ chính xác cực cao (đạt cấp 6-8), năng suất vượt trội.
• Ứng dụng: Là quy chuẩn tại xưởng gia công Minh Triệu cho các đơn hàng linh kiện máy móc công nghiệp.

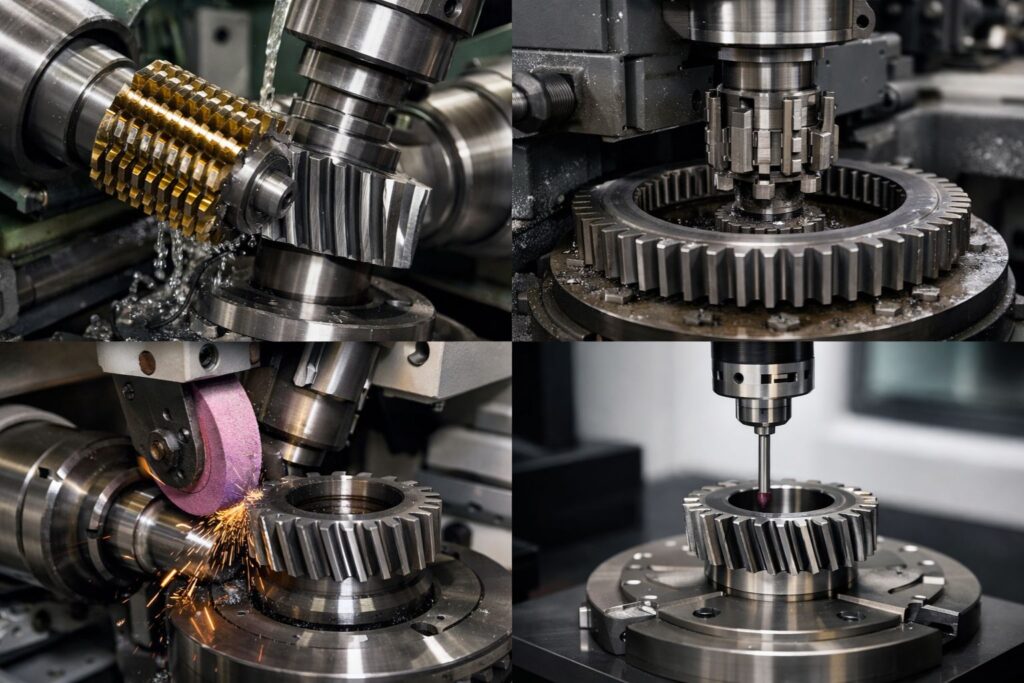

3. Bảng so sánh các phương pháp gia công bánh răng phổ biến

Phương pháp	Loại bánh răng tối ưu	Đặc điểm kỹ thuật	Cấp chính xác
Phay lăn (Hobbing)	Răng thẳng, nghiêng, trục vít	Năng suất cao, cắt liên tục	IT 6 – 9
Xọc răng (Shaping)	Răng trong, răng bậc hẹp	Chuyển động tịnh tiến dao	IT 6 – 8
Chuốt răng	Răng trong số lượng lớn	Dao chuốt định hình	IT 7 – 8
Mài răng (Grinding)	Bánh răng đã tôi cứng	Gia công tinh bằng đá mài	IT 4 – 6

4. Chi tiết các kỹ thuật gia công thế mạnh tại Minh Triệu

4.1. Phương pháp Phay lăn răng (Hobbing)

Đây là kỹ thuật chủ đạo tại nhà máy Minh Triệu cho các dòng bánh răng trụ.

• Cơ chế: Dao phay lăn (Hob) quay đồng bộ với phôi theo tỷ số truyền.
• Lưu ý kỹ thuật: Để tránh hiện tượng “cắt chân răng” (Undercut) ở các bánh răng có số răng ít (Z < 17), kỹ sư Minh Triệu sẽ thực hiện dịch chỉnh dao để đảm bảo độ bền chân răng.
• Vật liệu khuyên dùng: Thép SCM440 hoặc C45 (S45C) để đạt được sự cân bằng giữa độ dẻo dai và độ cứng sau nhiệt luyện.

4.2. Phương pháp Xọc răng (Shaping)

Giải pháp tối ưu cho các kết cấu không gian hẹp.

• Ứng dụng: Đặc biệt hiệu quả cho bánh răng trong (Internal gears) và các cụm bánh răng có bậc hẹp mà đường kính dao phay lăn không thể tiếp cận.
• Kinh nghiệm: Phương pháp này cho phép tạo ra các rãnh then hoa (Spline) đạt độ chính xác đồng tâm tuyệt đối.

4.3. Gia công tinh bằng Mài răng CNC (Gear Grinding)

Sau khi nhiệt luyện (tôi cao tần hoặc thấm Carbon), bánh răng thường bị biến dạng nhiệt.

• Giải pháp: Mài tinh giúp loại bỏ sai lệch, đưa độ nhám bề mặt về mức cực thấp (Ra <= 0.4), giúp hộp số vận hành siêu êm.
• Đối tượng: Bánh răng hộp số xe máy, ô tô, máy công cụ chính xác.

5. Vật liệu và Xử lý nhiệt: Chìa khóa của độ bền

Lựa chọn phương pháp gia công phải đi đôi với lựa chọn vật liệu và quy trình nhiệt luyện phù hợp:

1. Thép C45 / S45C: Phổ biến cho bánh răng tải trọng trung bình, thường tôi cải thiện hoặc tôi cao tần bề mặt răng.
2. Thép SCM440 / 40Cr: Dùng cho bánh răng chịu tải nặng, yêu cầu độ bền mỏi cao.
3. Thép 20CrMoTi: Thường dùng cho bánh răng cần thấm Carbon để đạt độ cứng bề mặt cực cao (từ 58 đến 62 HRC) trong khi lõi vẫn dẻo dai.
4. Nhựa kỹ thuật (POM, MC Nylon): Gia công bằng phay CNC cho các ứng dụng giảm trọng lượng và không cần bôi trơn.

6. Quy trình kiểm soát chất lượng (QC) tại Minh Triệu

Chúng tôi không chỉ gia công, chúng tôi cam kết sự vận hành bền bỉ thông qua quy trình 4 bước khắt khe. Minh Triệu tự hào cung cấp dịch vụ gia công cơ khí chính xác theo yêu cầu đáp ứng mọi tiêu chuẩn kỹ thuật phức tạp:

1. Kiểm tra phôi: Siêu âm phát hiện rỗ khí và phân tích thành phần kim loại đầu vào.
2. Gia công thô: Kiểm soát dung sai kích thước và bước răng trung gian.
3. Xử lý nhiệt: Kiểm tra độ cứng (HRC) tại nhiều điểm trên bề mặt răng.
4. Gia công tinh & Kiểm tra cuối: Sử dụng máy đo biên dạng răng chuyên dụng và máy đo 3D CMM để xác nhận độ chính xác cuối cùng.

7. Câu hỏi thường gặp (FAQ)

Q: Tại sao bánh răng sau khi gia công lại có tiếng hú? A: Nguyên nhân thường do sai số bước răng hoặc biên dạng răng không chuẩn (Involute error). Tại Minh Triệu, chúng tôi xử lý vấn đề này bằng phương pháp mài tinh sau nhiệt luyện.

Q: Minh Triệu có nhận gia công số lượng ít không? A: Chúng tôi nhận gia công từ 1 sản phẩm (hàng mẫu, hàng sửa chữa) cho đến sản xuất hàng loạt (OEM) cho nhà máy.

Q: Tôi nên chọn phay răng hay xọc răng cho bánh răng nghiêng? A: Cả hai đều làm được, nhưng phay lăn răng thường cho năng suất và độ bóng bề mặt tốt hơn đối với răng nghiêng ngoài.
