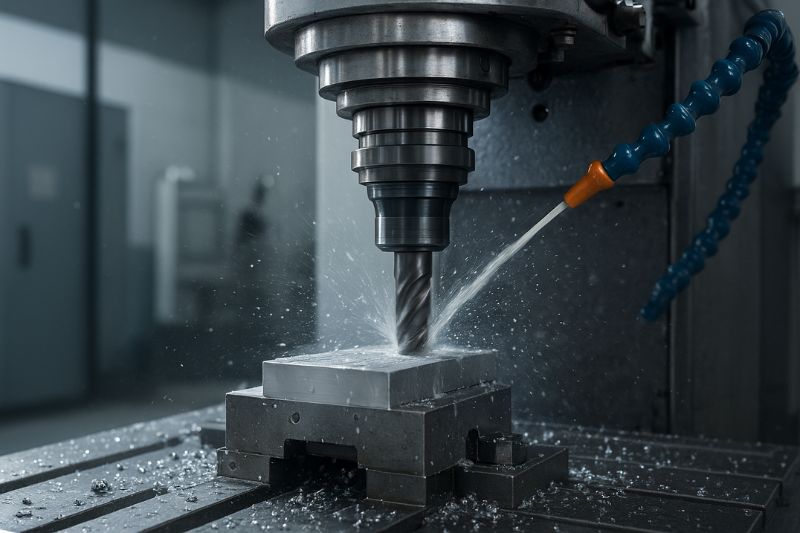

Milling Machine là gì? Cấu tạo, Nguyên lý & Ứng dụng A-Z

Cập nhật lần cuối 10 Tháng mười một, 2025 bởi Nguyễn Minh Triệu

Trong ngành gia công cơ khí chính xác, “milling machine” hay máy phay là một trong những thiết bị nền tảng, không thể thiếu trong mọi xưởng sản xuất hiện đại. Khả năng tạo ra các chi tiết phức tạp với độ chính xác gần như tuyệt đối khiến chúng trở thành trái tim của ngành công nghiệp chế tạo.

Vậy cụ thể milling machine là gì? Chúng hoạt động ra sao và có vai trò quan trọng như thế nào?

Bài viết này sẽ đi sâu giải thích mọi điều bạn cần biết về máy phay, từ định nghĩa, nguyên lý cơ bản, cấu tạo, phân loại cho đến các ứng dụng thực tế và giới thiệu đơn vị gia công phay CNC uy tín hàng đầu tại Việt Nam.

“Milling” (Phay) là gì? Nguyên lý hoạt động cơ bản

Trước khi tìm hiểu về cỗ máy, hãy bắt đầu với hành động cốt lõi: “Milling” (Phay).

Phay là một quá trình gia công cắt gọt vật liệu, trong đó một dụng cụ cắt quay tròn (gọi là dao phay) được sử dụng để loại bỏ vật liệu khỏi một phôi (workpiece) đang được giữ cố định hoặc di chuyển.

Nguyên lý hoạt động của máy phay dựa trên hai chuyển động cơ bản:

1. Chuyển động quay của dao phay (Cutting Tool): Trục chính của máy giữ dao phay và quay nó với tốc độ rất cao.
2. Chuyển động tịnh tiến của phôi (Workpiece): Phôi được gá kẹp chắc chắn trên bàn máy. Bàn máy sẽ di chuyển phôi tương đối so với dao phay theo các trục (phổ biến nhất là 3 trục X, Y, Z) để tạo ra hình dạng, rãnh, hoặc bề mặt mong muốn.

Trong gia công phay, các kỹ sư thường phân biệt hai kiểu phay chính dựa trên sự tương quan giữa chiều quay của dao và chiều tiến của phôi:

• Phay thuận (Climb Milling): Chiều quay của dao cùng chiều với chiều tịnh tiến của phôi. Kiểu phay này giúp bề mặt hoàn thiện đẹp hơn và tăng tuổi thọ dao, nhưng đòi hỏi máy phải có độ cứng vững cao, không bị rơ (backlash).
• Phay nghịch (Conventional Milling): Chiều quay của dao ngược chiều với chiều tịnh tiến của phôi. Đây là phương pháp truyền thống, an toàn cho các máy cũ nhưng có thể làm giảm tuổi thọ dao và chất lượng bề mặt.

Cấu tạo chính của một Máy Phay (Milling Machine)

Mặc dù có nhiều biến thể, hầu hết các máy phay đều chia sẻ các bộ phận cấu thành quan trọng sau đây. Việc hiểu rõ cấu tạo thể hiện mức độ chuyên môn và kinh nghiệm của người vận hành.

• Thân máy (Base & Column): Là bộ khung sườn, bệ đỡ của toàn bộ máy, thường được làm bằng gang đúc để đảm bảo độ cứng vững tối đa và khả năng hấp thụ rung động.
• Trục chính (Spindle): Có thể coi là “trái tim” của máy phay. Đây là bộ phận giữ và truyền chuyển động quay tốc độ cao cho dao phay.
• Bàn máy (Table): Nơi phôi được gá kẹp thông qua các thiết bị như ê tô, kẹp chữ U. Bàn máy có khả năng di chuyển tịnh tiến theo trục X (ngang) và trục Y (sâu).
• Trục nâng (Knee): (Phổ biến trên máy phay đứng truyền thống) Là bộ phận đỡ bàn máy và di chuyển toàn bộ cụm bàn máy lên/xuống theo trục Z (cao độ).
• Dao phay (Milling Cutter): Là dụng cụ cắt gọt trực tiếp. Có vô số loại dao phay cho các mục đích khác nhau: phay ngón (end mill), phay mặt (face mill), phay đĩa (slitting saw), phay cầu (ball mill)…
• Hệ thống điều khiển (Control System): Là “bộ não” của máy. Ở máy cơ, đây là các tay quay và du xích. Ở máy móc hiện đại, đó là bộ điều khiển số (CNC Controller) phức tạp.

Phân loại các loại Milling Machine phổ biến

Máy phay được phân loại theo nhiều cách, nhưng hai cách phổ biến nhất là dựa trên cấu trúc (trục chính) và công nghệ điều khiển.

Phân loại theo cấu trúc

• Máy phay đứng (Vertical Milling Machine): Loại phổ biến nhất. Trục chính của máy được đặt vuông góc với bàn máy. Máy phay đứng rất linh hoạt, lý tưởng cho việc phay mặt, phay rãnh và khoan.
• Máy phay ngang (Horizontal Milling Machine): Trục chính đặt song song với bàn máy. Máy phay ngang thường khỏe hơn, cho phép sử dụng các loại dao phay đĩa lớn, phù hợp cho các công việc nặng như phay rãnh sâu hoặc gia công hàng loạt.
• Máy phay vạn năng (Universal Milling Machine): Một biến thể của máy phay ngang, nhưng bàn máy có khả năng xoay, cho phép gia công các góc nghiêng, rãnh xoắn phức tạp.

Phân loại theo công nghệ (Quan trọng nhất)

• Máy phay cơ (Manual Milling Machine): Người vận hành phải điều khiển mọi chuyển động của máy bằng tay quay. Loại máy này đòi hỏi kỹ năng và kinh nghiệm tay nghề rất cao, độ chính xác phụ thuộc nhiều vào con người.
• Máy phay CNC (CNC Milling Machine): Đây là bước đột phá của ngành cơ khí. “CNC” là viết tắt của Computer Numerical Control. Toàn bộ quá trình vận hành (tốc độ dao, đường chạy dao, vị trí các trục) được tự động hóa và điều khiển bằng máy tính thông qua các đoạn mã lệnh (phổ biến là G-code và M-code). Máy phay CNC là công nghệ cốt lõi cho gia công cơ khí chính xác, cho phép sản xuất các chi tiết hàng loạt với độ đồng nhất và độ chính xác ở mức vi mô (micron).

Ứng dụng của máy phay trong sản xuất hiện đại

Nhờ khả năng gia công linh hoạt, máy phay có mặt trong hầu hết mọi ngành công nghiệp sản xuất:

• Gia công cơ bản: Tạo các bề mặt phẳng, mặt bậc, phay rãnh (slots), rãnh then (keyways).
• Gia công lỗ: Thực hiện các nguyên công như khoan, doa, taro (cắt ren) với độ chính xác vị trí cao.
• Gia công phức tạp: Gia công các bề mặt định hình 3D, các đường contour phức tạp.
• Sản xuất chuyên dụng: Dùng để sản xuất bánh răng, trục vít, cam…

Các ngành công nghiệp then chốt sử dụng máy phay:

• Sản xuất khuôn mẫu: Tạo ra các bộ khuôn ép nhựa, khuôn dập kim loại.
• Công nghiệp ô tô, xe máy: Sản xuất các chi tiết động cơ, hộp số, khung gầm.
• Hàng không, vũ trụ: Gia công các chi tiết chịu lực phức tạp từ vật liệu siêu bền.
• Sản xuất thiết bị y tế: Tạo ra các bộ phận cấy ghép, dụng cụ phẫu thuật đòi hỏi độ chính xác tuyệt đối.
• Điện tử và tự động hóa: Sản xuất các linh kiện, đồ gá (jig), chi tiết máy cho các dây chuyền tự động.

Dịch vụ Gia công Phay CNC Chính xác tại Minh Triệu

Hiểu rõ “milling machine là gì” là một chuyện, nhưng việc tìm kiếm một đối tác có đủ năng lực, kinh nghiệm và sự uy tín để thực hiện gia công các chi tiết phay phức tạp lại là một thách thức.

Tại Việt Nam, Công ty TNHH Thương Mại Và Sản Xuất Minh Triệu tự hào là một trong những chuyên gia hàng đầu trong lĩnh vực gia công cơ khí chính xác và cung cấp giải pháp tự động hóa cho nhà máy.

Năng lực gia công phay CNC vượt trội

Minh Triệu khẳng định vị thế của mình bằng việc đầu tư vào hệ thống máy phay CNC 3 trục, 4 trục hiện đại nhất. Chúng tôi có khả năng:

• Gia công các chi tiết phức tạp với độ chính xác cao, đạt dung sai ở mức micron (µm).
• Gia công trên đa dạng vật liệu: Thép (SKD11, S45C, SS400…), Inox (SUS304, 316), Nhôm (A5052, A6061), và các loại nhựa kỹ thuật (POM, PEEK…).
• Đáp ứng các đơn hàng từ đơn chiếc (làm khuôn mẫu, đồ gá) đến hàng loạt (chi tiết máy).

Tại sao chọn Minh Triệu?

Kinh nghiệm thực chiến: Với hàng ngàn chi tiết máy phức tạp đã được gia công và bàn giao từ nhà máy tại KCN Lai Xá, chúng tôi hiểu rõ đặc tính của từng vật liệu và các yêu cầu kỹ thuật khắt khe nhất để tối ưu hóa quy trình.

Chuyên môn: Đội ngũ kỹ sư và lập trình viên CNC của chúng tôi không chỉ hiểu máy, mà còn làm chủ công nghệ, sẵn sàng tư vấn tối ưu hóa thiết kế cho khách hàng.

Tin cậy: Với nhà máy và văn phòng có địa chỉ rõ ràng, Minh Triệu cam kết tuyệt đối về chất lượng sản phẩm đầu ra và tiến độ giao hàng.

Giải pháp toàn diện: Chúng tôi không chỉ là một xưởng gia công. Minh Triệu cung cấp các giải pháp tự động hóa nhà máy, kết hợp năng lực cơ khí chính xác với kỹ thuật tự động hóa để nâng cao hiệu suất sản xuất cho doanh nghiệp của bạn.

Câu hỏi thường gặp về Máy Phay (FAQ)

Phần này giải đáp một số thắc mắc phổ biến nhất mà khách hàng thường quan tâm khi tìm hiểu về công nghệ phay.

Máy phay CNC khác máy phay cơ như thế nào?

Sự khác biệt lớn nhất nằm ở hệ thống điều khiển. Máy phay cơ đòi hỏi người vận hành đứng máy và điều khiển mọi chuyển động (trục X, Y, Z, tốc độ dao) bằng tay quay. Ngược lại, máy phay CNC được điều khiển hoàn toàn tự động bằng máy tính, mang lại độ chính xác, tốc độ và khả năng lặp lại gần như tuyệt đối mà con người không thể đạt được.

Gia công phay có thể đạt độ chính xác bao nhiêu?

Với các máy phay CNC hiện đại như tại xưởng Minh Triệu, độ chính xác có thể đạt đến mức micron (µm), tức là 1/1000 milimét. Điều này cực kỳ quan trọng đối với các ngành đòi hỏi lắp ghép khắt khe như hàng không, thiết bị y tế và chế tạo khuôn mẫu.

Những vật liệu nào có thể được gia công phay?

Hầu hết mọi vật liệu rắn đều có thể được gia công phay, miễn là chọn đúng loại dao phay và chế độ cắt. Các vật liệu phổ biến bao gồm các loại thép (thép carbon, thép hợp kim, thép không gỉ), kim loại màu (nhôm, đồng, titan), và các loại nhựa kỹ thuật (POM, PEEK, Teflon…).

Kết luận

Milling machine (máy phay) đã, đang và sẽ tiếp tục là thiết bị cốt lõi của ngành cơ khí chế tạo hiện đại. Từ máy phay cơ thủ công đến các trung tâm gia công CNC 5 trục tinh vi, chúng là công cụ biến những ý tưởng thiết kế trên máy tính thành các sản phẩm vật lý chính xác.

Việc lựa chọn một đối tác gia công phay CNC uy tín, có đủ kinh nghiệm, chuyên môn và sự tin cậy là yếu tố then chốt để đảm bảo chất lượng cho sản phẩm của bạn.

Bạn đang tìm kiếm đối tác gia công phay CNC chính xác hoặc cần tư vấn về các giải pháp tự động hóa cho nhà máy?

Hãy liên hệ ngay với Minh Triệu để nhận được sự tư vấn chuyên nghiệp và báo giá chi tiết.
