Máy CNC 5 Trục Là Gì? Giải Pháp Đột Phá Trong Gia Công Cơ Khí Chính Xác

Cập nhật lần cuối 14 Tháng 1, 2026 bởi Nguyễn Minh Triệu

Trong kỷ nguyên công nghiệp 4.0, yêu cầu về độ chính xác và tính phức tạp của các chi tiết máy ngày càng trở nên khắt khe. Nếu máy CNC 3 trục hay 4 trục là những “công thần” đời đầu, thì máy CNC 5 trục chính là đỉnh cao công nghệ hiện nay. Vậy máy CNC 5 trục là gì và tại sao nó lại trở thành tiêu chuẩn vàng cho các nhà máy gia công cao cấp?

Hãy cùng công ty gia công cơ khí chính xác Minh Triệu tìm hiểu chi tiết từ lý thuyết đến ứng dụng thực tế của dòng máy này.

1. Máy CNC 5 trục là gì? Khái niệm và Định nghĩa Semantics

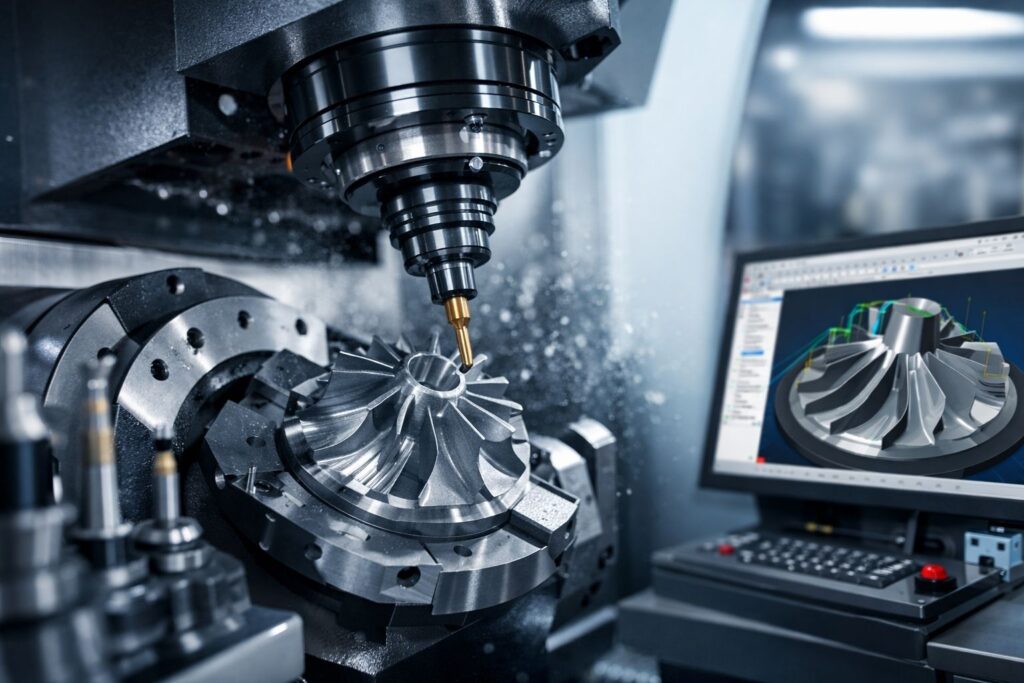

Máy CNC 5 trục (5-axis CNC machine) là hệ thống gia công sử dụng máy tính điều khiển (Computer Numerical Control) để di chuyển công cụ cắt hoặc phôi đồng thời trên 5 trục khác nhau.

Nếu như các dòng máy truyền thống chỉ di chuyển trên 3 trục tịnh tiến (X, Y, Z), thì máy 5 trục bổ sung thêm 2 trục xoay (thường được ký hiệu là A, B hoặc C). Sự kết hợp này cho phép đầu dao tiếp cận phôi từ hầu như mọi hướng mà không cần tháo gỡ hay gá đặt lại nhiều lần.

Bảng so sánh khả năng gia công:

Tiêu chí	Máy CNC 3 Trục	Máy CNC 4 Trục	Máy CNC 5 Trục
Số trục tịnh tiến	3 (X, Y, Z)	3 (X, Y, Z)	3 (X, Y, Z)
Số trục xoay	0	1 (Trục A)	2 (A, B hoặc C)
Số lần gá phôi	Nhiều lần	Trung bình	Tối ưu (thường 1 lần)
Độ phức tạp chi tiết	Cơ bản	Trung bình	Rất cao (Cánh tuabin, khớp y tế)
Độ chính xác	Khá	Cao	Tuyệt đối

2. Cấu tạo và Nguyên lý vận hành của hệ thống 5 trục

Để đạt được sự linh hoạt tuyệt đối, máy CNC 5 trục sở hữu cấu trúc cơ khí đặc biệt phức tạp.

2.1. Các hệ trục chuyển động

1. Trục X, Y, Z: Các trục tịnh tiến cơ bản tạo ra khung không gian 3D.
2. Trục xoay (A, B, C):
   • Trục A: Xoay quanh trục X.
   • Trục B: Xoay quanh trục Y.
   • Trục C: Xoay quanh trục Z.
   • Tùy vào thiết kế máy (Head/Head, Table/Table, hoặc Head/Table) mà nhà sản xuất sẽ tích hợp cặp trục xoay phù hợp để tối ưu không gian gia công.

2.2. Hệ điều hành và Phần mềm CAM chuyên sâu

Gia công 5 trục đòi hỏi bộ vi xử lý cực mạnh để tính toán các tọa độ di chuyển đồng thời (Real-time). Các phần mềm CAM (Computer-Aided Manufacturing) chuyên dụng và bộ Post-Processor chuẩn xác là yếu tố sống còn để chuyển đổi bản vẽ 3D thành mã lệnh G-code phức tạp.

Bạn đang tìm kiếm đối tác tin cậy? Minh Triệu là công ty gia công cơ khí chính xác hàng đầu, sẵn sàng tư vấn kỹ thuật miễn phí cho các chi tiết có độ khó cao. Liên hệ ngay Hotline: 0886 151 688.

3. Phân loại gia công 5 trục: 3+2 và 5 trục đồng thời

Trong thực tế sản xuất tại Minh Triệu, chúng tôi phân loại kỹ thuật dựa trên yêu cầu của bản vẽ:

• Gia công 5 mặt (3+2 Positional CNC): Máy sử dụng 2 trục xoay để định vị phôi ở một góc nghiêng cố định, sau đó thực hiện gia công bằng 3 trục tịnh tiến. Đây là giải pháp tối ưu cho các chi tiết có nhiều mặt nghiêng nhưng bề mặt phẳng.
• Gia công 5 trục đồng thời (Simultaneous 5-axis): Cả 5 trục cùng chuyển động nhịp nhàng trong suốt quá trình cắt. Đây là kỹ thuật dùng để tạo ra các biên dạng uốn lượn, “mượt” như bề mặt cánh quạt máy bay hoặc khuôn mẫu tinh xảo.

4. Tại sao doanh nghiệp nên ưu tiên công nghệ CNC 5 trục? (Giá trị thực tế)

Theo kinh nghiệm triển khai gia công cơ khí chính xác theo yêu cầu tại Minh Triệu, công nghệ 5 trục mang lại hiệu quả kinh tế vượt trội:

1. Tối ưu dung sai tích lũy: Mỗi lần tháo phôi ra gá lại đều phát sinh sai số. Việc gia công “một lần gá” (One-stop machining) giúp duy trì độ đồng tâm và vị trí các lỗ cực kỳ chính xác.
2. Cải thiện độ nhám bề mặt (Surface Roughness): Nhờ khả năng nghiêng dao, mũi dao luôn cắt ở vị trí có vận tốc cắt tốt nhất, giúp bề mặt chi tiết bóng mịn hơn, giảm thời gian đánh bóng thủ công.
3. Gia công các hốc sâu khó tiếp cận: Máy 5 trục cho phép nghiêng phôi để dao cắt ngắn có thể tiếp cận các hốc sâu mà không bị va chạm đài dao (Spindle collision).

5. Ứng dụng thực tế: Những thực thể (Entities) liên quan

Máy CNC 5 trục là “chìa khóa” mở cửa các ngành công nghệ cao:

• Hàng không vũ trụ: Gia công Impeller (cánh quạt tăng áp), Blisk (cánh tuabin liền khối).
• Y tế: Sản xuất khớp nhân tạo, vít xương Titanium, khí cụ nha khoa.
• Ô tô: Khuôn mẫu vỏ đèn, nắp máy, họng nạp động cơ.
• Năng lượng: Cánh tuabin điện gió, linh kiện máy thủy điện.

6. Minh Triệu – Chuyên gia gia công cơ khí chính xác và Giải pháp tự động hóa

Nếu bạn đang tìm kiếm một đối tác có đủ năng lực và hạ tầng công nghệ để thực hiện các dự án gia công cơ khí chính xác theo yêu cầu, Công ty TNHH Thương Mại Và Sản Xuất Minh Triệu chính là điểm đến tin cậy.

Tại sao nên chọn Minh Triệu?

• Làm chủ công nghệ: Đội ngũ kỹ sư của chúng tôi dày dạn kinh nghiệm trong việc lập trình CAM 5 trục, tối ưu hóa đường chạy dao để giảm giá thành sản phẩm.
• Hệ thống nhà máy chuẩn quốc tế: Tọa lạc tại KCN Lai Xá, Hà Nội, chúng tôi sở hữu dàn máy móc hiện đại và quy trình kiểm soát chất lượng (QC) nghiêm ngặt.
• Giải pháp tự động hóa: Không chỉ gia công, chúng tôi tư vấn giải pháp tích hợp Robot, hệ thống tự động hóa để nâng cao năng suất cho nhà máy của bạn.

FAQ: Những câu hỏi thường gặp về máy CNC 5 trục

1. Chi phí gia công 5 trục có đắt không? Giá thành cao hơn 3 trục do chi phí khấu hao máy và chất xám lập trình. Tuy nhiên, nếu tính tổng thể (giảm đồ gá, giảm thời gian, giảm hàng lỗi), gia công 5 trục thường mang lại ROI (lợi nhuận đầu tư) tốt hơn cho các chi tiết phức tạp.

2. Máy 5 trục có gia công được vật liệu cứng như Titan hay Inox 316 không? Hoàn toàn được. Với độ cứng vững của máy 5 trục hiện đại và chiến thuật chạy dao tối ưu, việc xử lý các vật liệu khó cắt trở nên dễ dàng và ổn định hơn.

Kết luận

Máy CNC 5 trục không chỉ là một thiết bị, đó là biểu tượng của sự chính xác và hiệu quả. Đầu tư vào công nghệ 5 trục hoặc hợp tác với một công ty gia công cơ khí chính xác uy tín như Minh Triệu là bước đi chiến lược để nâng tầm vị thế doanh nghiệp trên thị trường.
