Kẹp Cơ Khí Là Gì? Các Loại Kẹp Định Vị & Địa Chỉ Gia Công Uy Tín – Minh Triệu

Cập nhật lần cuối 9 Tháng 12, 2025 bởi Nguyễn Minh Triệu

Trong gia công cơ khí chính xác và dây chuyền tự động hóa, kẹp cơ khí (Mechanical Clamps) đóng vai trò như “cánh tay giữ” quyết định trực tiếp đến độ chính xác của sản phẩm cuối cùng. Một chi tiết dù được gia công trên máy CNC hiện đại nhất cũng sẽ bị sai số nếu không được định vị và kẹp chặt đúng cách.

Vậy làm thế nào để chọn đúng loại kẹp định vị cho từng công đoạn? Khi nào nên dùng kẹp tiêu chuẩn và khi nào cần thiết kế đồ gá (Jig) chuyên biệt? Bài viết dưới đây từ các kỹ sư tại Minh Triệu – công ty gia công cơ khí chính xác và giải pháp tự động hóa uy tín tại Hà Nội & Hải Phòng – sẽ giải đáp chi tiết cho bạn.

1. Tổng Quan Về Kẹp Cơ Khí (Mechanical Clamps)

Kẹp cơ khí là gì?

Kẹp cơ khí là một cụm chi tiết hoặc thiết bị được sử dụng để định vị (positioning) và cố định (clamping) phôi hoặc sản phẩm tại một vị trí xác định. Nhiệm vụ chính của nó là chống lại các ngoại lực sinh ra trong quá trình gia công (lực cắt gọt, rung động) hoặc giữ cố định vật thể trong quá trình lắp ráp và kiểm tra.

Trong hệ thống đồ gá (Jig), kẹp cơ khí là thành phần quan trọng nhất để đảm bảo độ cứng vững của hệ thống công nghệ.

Tại sao kẹp cơ khí lại quan trọng trong sản xuất?

• Giảm sai số gia công: Ngăn chặn sự dịch chuyển của phôi dù là nhỏ nhất dưới tác động của dao cắt.
• Tăng năng suất: Các loại kẹp nhanh (Quick clamps) giúp giảm thời gian tháo lắp phôi (Set-up time).
• An toàn lao động: Giữ phôi chắc chắn, tránh văng phôi gây nguy hiểm cho người vận hành máy.

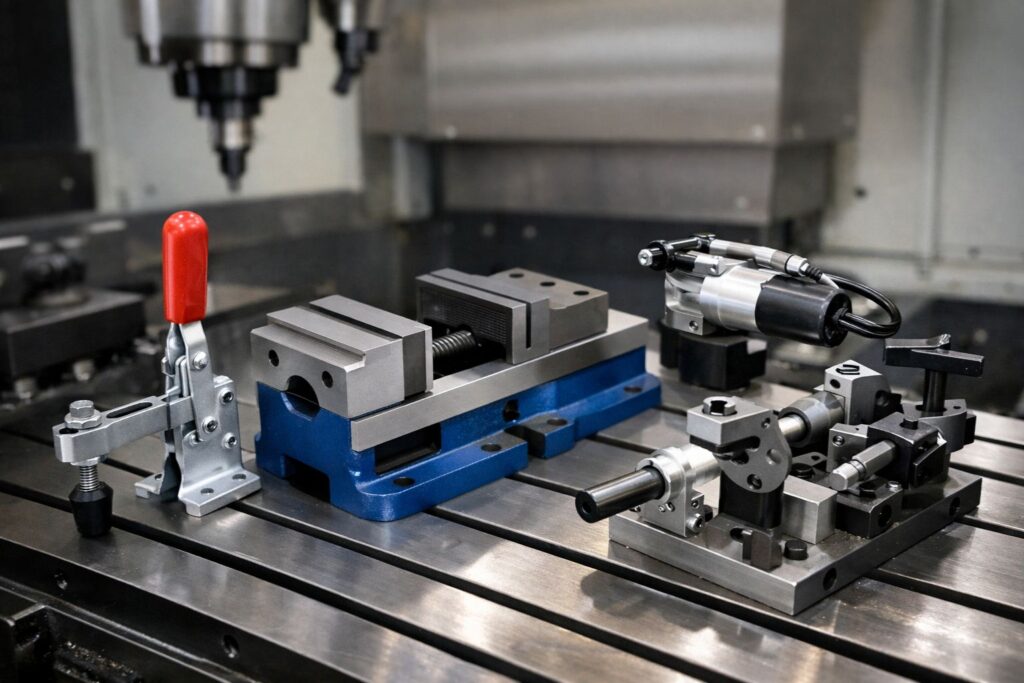

2. Phân Loại Các Dòng Kẹp Cơ Khí Phổ Biến Trong Công Nghiệp

Tùy thuộc vào mục đích sử dụng (Hàn, phay, tiện, hay lắp ráp), chúng ta có các dòng kẹp chuyên dụng sau:

2.1. Kẹp định vị nhanh (Toggle Clamps)

Đây là dòng kẹp phổ biến nhất trong các dây chuyền lắp ráp và hàn.

• Cơ chế: Sử dụng cơ cấu điểm chết (toggle mechanism) để khóa vị trí tay kẹp.
• Ưu điểm: Thao tác kẹp và nhả cực nhanh chỉ bằng một cái gạt tay. Lực kẹp đa dạng từ vài chục kg đến vài tấn.
• Ứng dụng thực tế: Dùng trong đồ gá hàn (Welding Jig), đồ gá kiểm tra (Inspection Jig), hoặc kẹp giữ mạch điện tử.

2.2. Kẹp phôi máy CNC (Kẹp ê-tô, Kẹp hàm, Mỏ kẹp)

Trong gia công phay hoặc tiện CNC, lực cắt sinh ra rất lớn, đòi hỏi cơ cấu kẹp phải có độ cứng vững cực cao.

• Các loại phổ biến: Ê-tô thủy lực, mỏ kẹp (Clamp strap), chấu kẹp mềm (Soft jaws).
• Lưu ý kỹ thuật: Cần tính toán lực kẹp vừa đủ để giữ phôi nhưng không làm biến dạng bề mặt chi tiết (đặc biệt với chi tiết nhôm hoặc nhựa).

2.3. Kẹp tự động hóa (Pneumatic & Hydraulic Clamps)

Đây là thế mạnh trong giải pháp tự động hóa của Minh Triệu. Thay vì thao tác tay, các kẹp này sử dụng khí nén (Pneumatic) hoặc thủy lực (Hydraulic).

• Ưu điểm: Có thể tích hợp tín hiệu điều khiển vào hệ thống PLC, cho phép robot tự động gắp thả phôi. Lực kẹp luôn ổn định và đồng nhất, không phụ thuộc vào sức khỏe công nhân.
• Ứng dụng: Dây chuyền sản xuất tự động, máy gia công chuyên dụng.

2.4. Đồ gá kẹp chuyên dụng (Custom Jigs & Fixtures)

Khác với các loại kẹp tiêu chuẩn mua sẵn (Standard parts), nhiều chi tiết máy có hình dáng phức tạp không thể kẹp bằng ê-tô thông thường. Khi đó, bạn cần đến Đồ gá thiết kế riêng.

Tại Minh Triệu, chúng tôi thiết kế và gia công các bộ Jig kẹp (Profile clamping) ôm sát biên dạng chi tiết, đảm bảo định vị chính xác 100% cho từng mã hàng riêng biệt của khách hàng.

3. Cảnh Báo: 3 Sai Lầm Thường Gặp Khi Chọn Kẹp Cơ Khí

Dựa trên kinh nghiệm xử lý sự cố cho nhiều nhà máy FDI tại KCN Thăng Long và Tràng Duệ, các kỹ sư Minh Triệu nhận thấy 3 lỗi phổ biến sau khiến hàng bị lỗi (NG):

1. Chọn lực kẹp quá lớn gây biến dạng phôi: Đặc biệt phổ biến khi kẹp các chi tiết thành mỏng hoặc vật liệu nhựa. Giải pháp của Minh Triệu: Chúng tôi sử dụng các đồ gá có bộ phận điều áp khí nén hoặc chấu kẹp mềm (Soft Jaws) ôm theo biên dạng để phân tán lực.
2. Bỏ qua yếu tố nhiệt luyện: Các chốt định vị và bề mặt kẹp nếu không được tôi cứng (Nhiệt luyện) sẽ nhanh chóng bị mòn sau vài ngàn lần kẹp, dẫn đến sai số kích thước.
3. Thiết kế kẹp cản trở dao: Đồ gá kẹp không tính toán kỹ đường chạy dao (Tool path) khiến máy CNC va chạm hoặc không gia công hết được các bề mặt cần thiết.

4. Tiêu Chuẩn “Vàng” Khi Chọn Mua Hoặc Gia Công Kẹp Cơ Khí

Để đảm bảo hiệu quả kinh tế và kỹ thuật, các kỹ sư tại Minh Triệu khuyến nghị 4 tiêu chí sau:

1. Tính toán lực kẹp: Lực kẹp $W$ phải thắng được lực cắt/lực tác động $P$ nhân với hệ số an toàn $K$ ($W \ge K \times P$).
2. Vật liệu chế tạo:
   • Với thân đồ gá/đế kẹp: Thường dùng thép C45, S50C.
   • Với chấu kẹp, vị trí tiếp xúc trực tiếp: Cần dùng thép chịu mài mòn như SKD11, SKD61 và phải được nhiệt luyện (trui cứng).
   • Trong môi trường thực phẩm/y tế: Bắt buộc dùng Inox 304 hoặc nhôm 6061 Anode hóa.
3. Khả năng tiếp cận: Thiết kế kẹp phải gọn gàng, không cản trở đường chạy dao của máy CNC hoặc thao tác của công nhân.
4. Tính kinh tế: Nếu số lượng sản phẩm ít, nên tận dụng kẹp tiêu chuẩn. Nếu sản xuất hàng loạt (Mass production), hãy đầu tư gia công đồ gá chuyên dụng để giảm thời gian Cycle time.

5. Tại Sao Chọn Minh Triệu Cho Nhu Cầu Gia Công Cơ Khí & Đồ Gá Kẹp?

Giữa hàng trăm đơn vị cơ khí, Công ty TNHH Thương Mại Và Sản Xuất Minh Triệu khẳng định vị thế nhờ sự kết hợp giữa tư duy thiết kế và năng lực gia công thực tế. Chúng tôi tự hào cung cấp dịch vụ gia công cơ khí chính xác theo yêu cầu hàng đầu, đáp ứng mọi tiêu chuẩn khắt khe.

Năng lực cốt lõi:

• Chuyên môn sâu: Đội ngũ kỹ sư am hiểu tường tận về dung sai lắp ghép và nguyên lý kẹp chặt (GD&T). Chúng tôi không chỉ gia công theo bản vẽ, mà còn tư vấn phản biện để tối ưu thiết kế cho khách hàng.
• Hệ thống máy móc hiện đại: Trang bị đầy đủ máy Phay CNC, Tiện CNC, Cắt dây, Mài phẳng… tại nhà máy KCN Lai Xá, đảm bảo gia công các chi tiết kẹp có độ chính xác cao (đến 0.005mm).
• Hỗ trợ nhanh các KCN lân cận: Nhờ vị trí đắc địa tại Hà Nội và Hải Phòng, chúng tôi có thể hỗ trợ kỹ thuật nhanh chóng cho các nhà máy tại KCN Thăng Long, KCN Quang Minh, KCN Tràng Duệ, KCN VSIP Hải Phòng…

6. Quy Trình Đặt Hàng & Gia Công Tại Minh Triệu

Chúng tôi tối giản hóa quy trình để mang lại sự thuận tiện nhất cho Quý đối tác:

1. Tiếp nhận yêu cầu: Khách hàng gửi bản vẽ (2D/3D) hoặc mẫu sản phẩm cần kẹp qua Zalo/Email.
2. Tư vấn kỹ thuật: Đội ngũ kỹ sư Minh Triệu phân tích phương án kẹp tối ưu (Chọn kẹp thương mại hay thiết kế Jig mới).
3. Báo giá & Tiến độ: Gửi báo giá cạnh tranh và cam kết thời gian giao hàng.
4. Gia công & QC: Sản xuất trên máy CNC -> Kiểm tra chất lượng (Kích thước, độ cứng, test lắp thử) -> Đóng gói.
5. Bàn giao: Giao hàng tận nơi tại Hà Nội, Hải Phòng và toàn quốc.

Câu Hỏi Thường Gặp (FAQ)

1. Minh Triệu có nhận gia công đồ gá kẹp số lượng ít (1-2 bộ) không? Có. Chúng tôi nhận gia công đồ gá, Jig kẹp đơn chiếc phục vụ cho nhu cầu R&D hoặc thay thế linh kiện hỏng hóc của nhà máy.

2. Thời gian gia công một bộ kẹp cơ khí mất bao lâu? Tùy thuộc vào độ phức tạp. Với các chi tiết kẹp đơn giản, chúng tôi có thể giao hàng trong 3-5 ngày. Với các bộ Jig phức tạp cần thiết kế và lắp ráp, thời gian trung bình từ 7-10 ngày.

3. Tôi chưa có bản vẽ thiết kế kẹp, chỉ có mẫu sản phẩm thì sao? Đừng lo lắng, Minh Triệu cung cấp dịch vụ thiết kế ngược. Chúng tôi sẽ đo đạc mẫu sản phẩm của bạn và lên phương án thiết kế bộ kẹp phù hợp nhất.
