Dao Tiện Rãnh Là Gì? Phân Loại, Cách Chọn & Giải Pháp Gia Công Tối Ưu
Cập nhật lần cuối 8 Tháng 12, 2025 bởi Nguyễn Minh Triệu
Trong gia công cơ khí chính xác, dao tiện rãnh (Grooving Tool) đóng vai trò mắt xích quan trọng để tạo hình các chi tiết phức tạp. Dù bạn đang vận hành máy tiện CNC hay máy cơ, việc lựa chọn đúng loại dao tiện rãnh không chỉ quyết định độ chính xác của sản phẩm mà còn ảnh hưởng trực tiếp đến năng suất và chi phí sản xuất.
Tại Công ty TNHH Thương Mại Và Sản Xuất Minh Triệu, chúng tôi hiểu rằng một vết xước nhỏ trong rãnh phớt hay sự rung động nhẹ khi cắt đứt cũng có thể biến một phôi đắt tiền thành phế liệu. Bài viết chuyên sâu này sẽ cung cấp kiến thức toàn diện về dao tiện rãnh, tham khảo bảng chế độ cắt chuẩn và cách tối ưu hóa quy trình gia công của bạn.
Tham khảo thêm về Minh Triệu: Là một công ty gia công cơ khí chính xác uy tín, chúng tôi cung cấp giải pháp gia công cơ khí chính xác theo yêu cầu với tiêu chuẩn kỹ thuật cao nhất.
1. Tổng quan về Dao Tiện Rãnh trong Gia Công Cơ Khí
Dao tiện rãnh là gì?
Dao tiện rãnh là loại dao cụ được thiết kế chuyên biệt để tạo ra các rãnh trên bề mặt chi tiết tròn xoay. Các ứng dụng phổ biến bao gồm:
- Tạo rãnh thoát dao cho nguyên công tiện ren hoặc mài.
- Tạo rãnh lắp phớt, vòng chặn (O-ring, Circlip).
- Tạo rãnh định hình hoặc cắt đứt phôi (Parting off).
Nỗi đau thường gặp của người đứng máy
Khi gia công rãnh, các kỹ thuật viên thường đối mặt với 3 vấn đề lớn:
- Rung động (Chatter): Do diện tích tiếp xúc của dao lớn, dễ gây ra tiếng ồn và làm bề mặt bị gợn sóng.
- Kẹt phoi: Rãnh hẹp khiến phoi khó thoát ra ngoài, gây xước bề mặt hoặc gãy mảnh insert.
- Gãy dao: Đặc biệt khi tiện rãnh sâu hoặc sử dụng dao bản hẹp chịu lực kém.

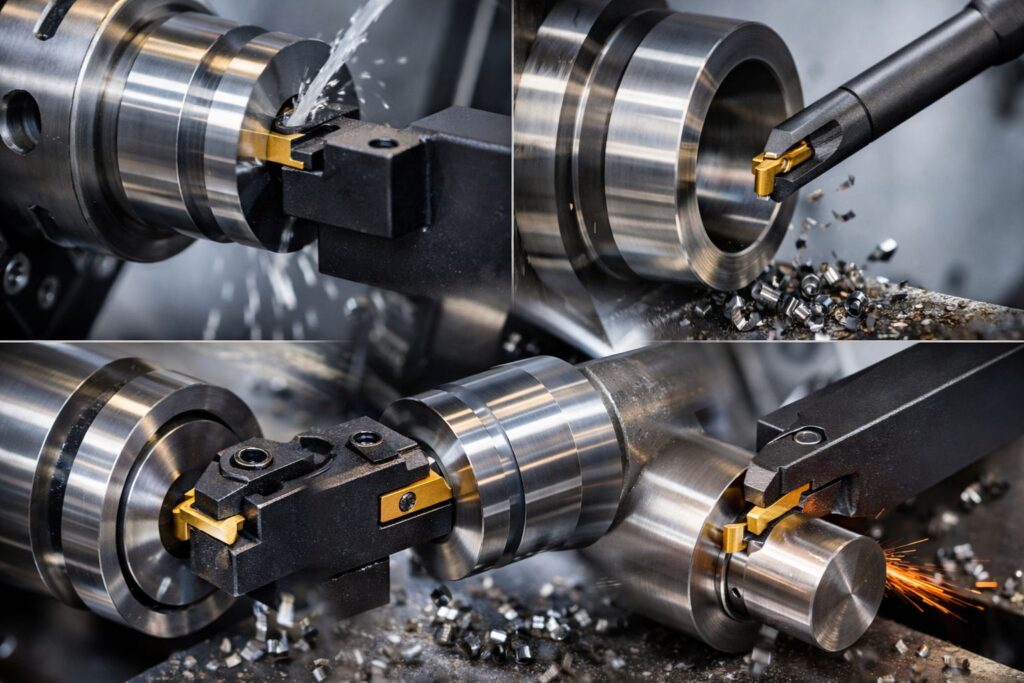

2. Phân Loại Dao Tiện Rãnh Phổ Biến Hiện Nay
Để chọn đúng dao, trước hết cần xác định vị trí và phương pháp gia công.
2.1. Dao Tiện Rãnh Ngoài (External Grooving)
Đây là dạng phổ biến nhất, dễ thao tác và thoát phoi tốt hơn do tác động của trọng lực và nước làm mát dễ tiếp cận.
- Đặc điểm: Cán dao thường ngắn và cứng vững.
- Lưu ý: Cần chọn cán dao có kích thước (Shank size) lớn nhất có thể để tăng độ ổn định.
2.2. Dao Tiện Rãnh Trong (Internal Grooving)
Đây là kỹ thuật khó nhằn nhất. Vì gia công trong lỗ, không gian hạn chế khiến phoi rất dễ bị kẹt, và cán dao dài (để đưa vào sâu) dễ bị rung.
- Giải pháp: Sử dụng cán dao Carbide để tăng độ cứng vững và chọn Insert có vân bẻ phoi (Chipbreaker) chuyên dụng để cuộn phoi nhỏ lại.
2.3. Dao Tiện Rãnh Mặt Đầu (Face Grooving)
Dùng để tạo rãnh trên bề mặt phẳng của chi tiết (vuông góc với trục quay).
- Yếu tố sống còn: Phải chọn dao có đường cong phù hợp với đường kính rãnh. Nếu độ cong của dao không khớp với bán kính rãnh, phần lưng dao sẽ cạ vào thành rãnh gây hỏng chi tiết.
2.4. Dao Cắt Đứt (Parting Off)
Mặc dù nguyên lý giống tiện rãnh, nhưng dao cắt đứt cần đi sâu vào tâm phôi để tách rời chi tiết.
- Yêu cầu: Mảnh dao cắt đứt thường có góc nghiêng (lead angle) để giảm bavia (ba-dớ) để lại trên tâm phôi.
3. Tiêu Chí “Vàng” Khi Lựa Chọn Dao Tiện Rãnh
Là đơn vị chuyên gia công cơ khí chính xác và tự động hóa, Minh Triệu khuyến nghị quy trình lựa chọn 4 bước sau:
Bước 1: Vật liệu gia công (Workpiece Material)
Mỗi loại vật liệu đòi hỏi lớp phủ Insert khác nhau:
- Thép (Steel – P): Dùng lớp phủ CVD chịu nhiệt tốt.
- Inox (Stainless Steel – M): Dùng lớp phủ PVD sắc bén để tránh biến cứng bề mặt, ưu tiên Insert có góc cắt dương (Positive).
- Nhôm/Kim loại màu (Non-ferrous – N): Dùng Insert không phủ, mài bóng (Polished) để tránh dính dao.
Bước 2: Hình dáng Insert & Vân bẻ phoi
Đừng chỉ chọn đại một mảnh dao phẳng. Hãy chọn Insert có hình dáng hình học (Geometry) giúp bẻ phoi vụn.
- Với rãnh rộng: Có thể dùng kỹ thuật tiện rãnh mở rộng (Turning & Grooving).
- Với rãnh định hình: Nên dùng dao định hình (Profile Grooving) để đảm bảo biên dạng chuẩn xác nhất.
Bước 3: Hệ thống làm mát (Coolant)
Áp suất nước làm mát cao là “vũ khí” lợi hại nhất khi tiện rãnh. Hiện nay, các dòng cán dao hiện đại đều có hệ thống tưới nguội xuyên tâm (Internal Coolant) phun thẳng vào vùng cắt, giúp đẩy phoi ra ngoài và tăng tuổi thọ dao lên đến 30-50%.
Bảng tham khảo chế độ cắt (Cutting Data)
Dưới đây là bảng thông số gợi ý cho các vật liệu phổ biến khi sử dụng dao tiện rãnh Carbide tráng phủ:
| Vật liệu | Vận tốc cắt (Vc – m/min) | Bước tiến (f – mm/rev) | Lưu ý quan trọng |
|---|---|---|---|
| Thép Carbon (C45, S45C) | 120 – 180 | 0.08 – 0.15 | Tưới nguội dồi dào |
| Inox (SUS304, 316) | 80 – 120 | 0.05 – 0.10 | Tránh dừng dao khi đang cắt |
| Nhôm (Alu 6061) | 300 – 500 | 0.10 – 0.20 | Dùng dao mài bóng, tưới dầu |
| Gang (Cast Iron) | 100 – 150 | 0.08 – 0.18 | Phoi vụn, cẩn thận bụi gang |
> Lưu ý: Đây là thông số tham khảo. Thông số thực tế phụ thuộc vào độ cứng vững của máy và loại dao cụ thể.
4. Kinh Nghiệm Khắc Phục Lỗi & Case Study Thực Tế
Bảng khắc phục lỗi (Troubleshooting)
| Hiện tượng | Nguyên nhân | Giải pháp |
|---|---|---|
| Rung dao (Chatter) | Tốc độ cắt quá cao, dao vươn quá dài, tâm dao cao hơn tâm máy. | Giảm vận tốc cắt (Vc), tăng bước tiến (f) nhẹ để tạo áp lực cắt ổn định, hạ tâm dao xuống đúng chuẩn. |
| Bề mặt xấu, xước | Phoi không thoát được cào vào bề mặt. | Tăng áp lực nước làm mát, chọn Insert có vân bẻ phoi tốt hơn, dùng chế độ tiện ngắt quãng (Peck Grooving). |
| Mòn mặt sau nhanh | Tốc độ cắt quá thấp hoặc vật liệu quá cứng. | Tăng tốc độ cắt, chọn lớp phủ Insert cứng hơn (như CBN cho thép sau nhiệt luyện). |
Case Study: Tối ưu chi phí dao cụ cho khách hàng tại KCN Lai Xá
Vấn đề: Một khách hàng của Minh Triệu chuyên sản xuất trục bơm Inox 304 gặp tình trạng gãy insert rãnh liên tục, trung bình gia công 20 chi tiết là phải thay dao, bề mặt rãnh thường bị xước.
Giải pháp của Minh Triệu:
- Đánh giá: Chúng tôi phát hiện khách hàng đang dùng loại dao rãnh đa năng (dùng cho cả thép và inox) và áp lực nước làm mát yếu, không thổi được phoi ra khỏi rãnh sâu.
- Thay đổi: Chuyển sang dòng Insert chuyên Inox (Lớp phủ PVD TiAlN) có góc thoát phoi lớn hơn. Đồng thời, thiết kế lại đồ gá vòi phun nước làm mát tập trung thẳng vào vùng cắt.
Kết quả:
- Tuổi thọ dao tăng lên 50 chi tiết/lần thay.
- Bề mặt rãnh đạt độ bóng Ra 1.6 mà không cần đánh bóng lại.
- Tiết kiệm 20% chi phí mua dao hàng tháng.
5. Tại Sao Nên Chọn Minh Triệu Cho Giải Pháp Gia Công & Tự Động Hóa?
Không chỉ cung cấp kiến thức, Công ty TNHH Thương Mại Và Sản Xuất Minh Triệu còn là đối tác chiến lược của nhiều nhà máy tại KCN Lai Xá, Hải Phòng và miền Bắc. Chúng tôi mang đến giá trị thực tế:
- Gia Công Cơ Khí Chính Xác: Hệ thống máy CNC hiện đại (Phay, Tiện, Mài) xử lý được các chi tiết rãnh phức tạp với dung sai micromet.
- Tư Vấn Giải Pháp Tooling: Chúng tôi không chỉ gia công, chúng tôi tư vấn cho bạn cách chọn dao, thiết lập chế độ cắt để tối ưu chi phí trên từng sản phẩm.
- Tự Động Hóa Nhà Máy: Thiết kế, chế tạo máy tự động và băng tải giúp tích hợp quy trình gia công vào dây chuyền sản xuất thông minh.
Cam kết của Minh Triệu:
- ✅ Độ chính xác cao, đúng bản vẽ kỹ thuật.
- ✅ Tiến độ giao hàng nhanh chóng tại Hà Nội & Hải Phòng.
- ✅ Hỗ trợ kỹ thuật 24/7 qua đa kênh.
Câu Hỏi Thường Gặp (FAQ)
1. Tiện rãnh sâu hay bị rung, tôi phải xử lý thế nào? Rung động khi tiện rãnh sâu thường do dao vươn quá dài. Hãy thử giảm tốc độ cắt, tăng nhẹ bước tiến để dao “ăn” vào vật liệu ổn định hơn, và đảm bảo tâm dao được căn chỉnh chính xác (không được cao hơn tâm máy).
2. Minh Triệu có nhận gia công tiện rãnh số lượng ít không? Có. Chúng tôi nhận gia công từ đơn chiếc (làm mẫu Jig, đồ gá) đến sản xuất hàng loạt cho các đơn hàng tại Hà Nội và Hải Phòng.
3. Làm sao để chọn dao cắt đứt không để lại bavia ở tâm? Bạn nên chọn mảnh dao cắt đứt có góc nghiêng (Lead angle) khoảng 6-15 độ. Góc nghiêng này giúp phần bavia dính lại trên phôi thừa (phần rơi ra) thay vì dính trên chi tiết thành phẩm.
