Dao Phay Côn (Taper End Mill) Là Gì? Kinh Nghiệm Chọn Dao Cho Khuôn Mẫu Chính Xác

Cập nhật lần cuối 6 Tháng 12, 2025 bởi Nguyễn Minh Triệu

Trong gia công cơ khí chính xác, đặc biệt là lĩnh vực chế tạo khuôn mẫu (khuôn nhựa, khuôn đúc), việc tạo ra các bề mặt nghiêng, rãnh côn hay các góc thoát khuôn (draft angle) là yêu cầu kỹ thuật bắt buộc. Để thực hiện công đoạn này với độ chính xác cao và bề mặt bóng đẹp, dao phay côn (Taper End Mill) là giải pháp tối ưu nhất mà các kỹ sư lựa chọn.

Là công ty gia công cơ khí chính xác vừa trực tiếp sản xuất, vừa cung cấp dụng cụ cắt gọt, Công ty Minh Triệu hiểu rõ những thách thức khi xử lý các bề mặt côn. Bài viết này sẽ cung cấp kiến thức chuyên sâu về dao phay côn, cách phân loại và kinh nghiệm chọn dao bền bỉ để tối ưu chi phí sản xuất.

1. Dao phay côn là gì?

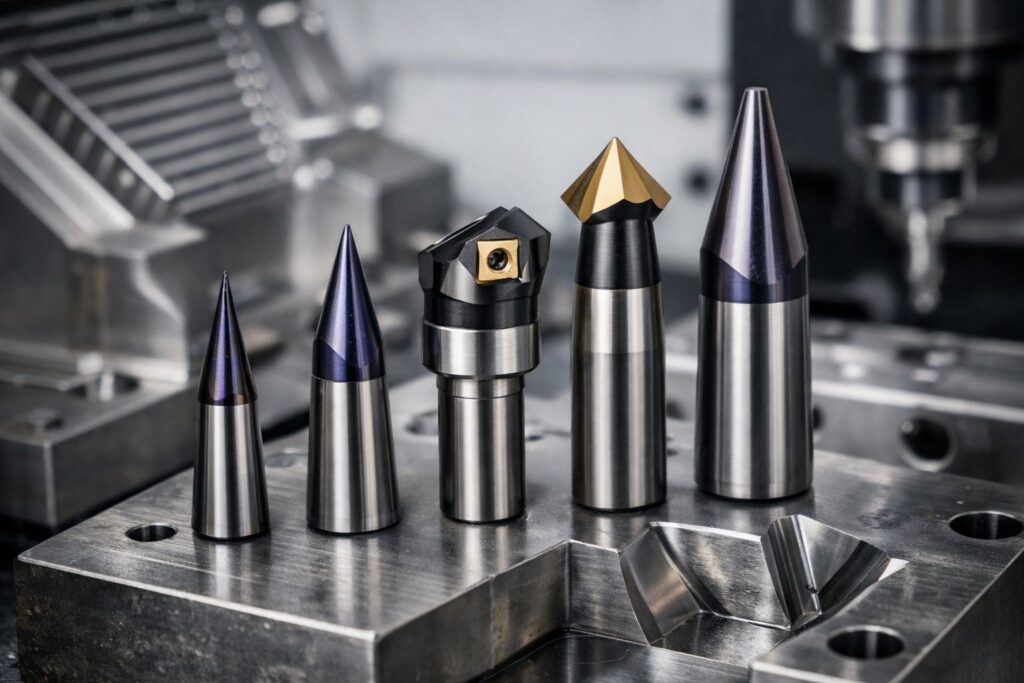

Dao phay côn (tiếng Anh: Taper End Mill) là loại dao phay ngón có phần lưỡi cắt được mài nghiêng theo một góc độ nhất định (độ côn) so với trục tâm của dao, thay vì song song như dao phay ngón thông thường.

Đặc điểm nhận dạng dễ thấy nhất là đường kính dao sẽ giảm dần từ phần chuôi (shank) xuống đến đầu mũi dao. Loại dao này được thiết kế chuyên biệt để gia công các rãnh có thành nghiêng, lỗ côn hoặc vát mép chi tiết.

Cấu tạo cơ bản:

Góc côn (Taper Angle): Thông số quan trọng nhất, thường dao động từ 0.5° đến vài chục độ tùy ứng dụng.

Đường kính mũi (Tip Diameter): Thường khá nhỏ, đòi hỏi kỹ thuật gia công cẩn thận để tránh gãy mũi.

Vật liệu: Phổ biến nhất là Hợp kim Carbide (độ cứng cao) hoặc Thép gió HSS (dùng cho gia công vật liệu mềm hơn).

2. Các loại dao phay côn phổ biến và Ứng dụng thực tế

Tùy vào biên dạng sản phẩm, dao phay côn được chia thành các nhóm chính dựa theo góc độ và công năng:

2.1. Dao phay côn góc nhỏ (Taper End Mill for Rib processing)

Góc độ: Thường từ 0.5°, 1°, 1.5°, đến 15°.

Ứng dụng: Đây là “vũ khí” chủ lực trong ngành khuôn mẫu. Chúng được dùng để phay tinh các sườn (rib) và tạo góc thoát khuôn (draft angle). Góc thoát này giúp sản phẩm nhựa hoặc kim loại đúc có thể tách ra khỏi khuôn dễ dàng mà không bị trầy xước hay hư hỏng.

2.2. Dao phay vát mép (Chamfer Mill)

Góc độ: Phổ biến là 30°, 45°, 60°, 90°.

Ứng dụng:

• Vát cạnh (Chamfering): Loại bỏ cạnh sắc của chi tiết sau khi gia công phay mặt đầu hoặc phay ngón, tăng tính thẩm mỹ và an toàn.
• Deburring: Khử bavia tại các lỗ khoan hoặc biên dạng phức tạp.
• Spotting: Một số loại dao vát mép 90° có thể dùng để khoan mồi (chấm tâm) định vị lỗ.

2.3. Dao phay côn nguyên khối vs. Dao gắn mảnh

Nguyên khối (Solid Carbide): Độ cứng vững cao, dung sai thấp, phù hợp cho gia công tinh (Finishing) các chi tiết nhỏ, yêu cầu độ bóng bề mặt cao.

Gắn mảnh (Indexable): Dùng cho các chi tiết lớn, gia công thô. Ưu điểm là tiết kiệm chi phí vì chỉ cần thay mảnh chip khi mòn.

Mẹo từ Minh Triệu: Đối với các rãnh sâu và hẹp, nên ưu tiên dao phay côn nguyên khối có phủ lớp chịu nhiệt (như TiAlN) để đảm bảo tuổi thọ dao.

Bảng 1: Quy cách dao phay côn thông dụng tại Minh Triệu

Dưới đây là bảng tham khảo các kích thước dao phay côn thường được sử dụng trong gia công khuôn mẫu:

Loại góc côn	Đường kính mũi (Tip Dia)	Đường kính cán (Shank)	Chiều dài lưỡi (Flute Length)	Ứng dụng chính
0.5° – 3°	0.5mm – 4mm	4mm – 6mm	10mm – 50mm	Gia công sườn, rãnh thoát khuôn sâu
5° – 15°	2mm – 6mm	6mm – 12mm	15mm – 40mm	Tạo biên dạng côn, gia công rãnh chữ V
45° (Chamfer)	3mm – 12mm	4mm – 12mm	N/A	Vát mép cạnh, khử bavia lỗ
60° / 90°	3mm – 20mm	6mm – 20mm	N/A	Khoan mồi, vát mép lỗ bắt vít

(Lưu ý: Chúng tôi nhận đặt hàng dao phay côn phi tiêu chuẩn (Special Tool) theo bản vẽ riêng của quý khách).

3. Kinh nghiệm chọn mua và sử dụng dao phay côn “Chuẩn Kỹ Sư”

Khác với dao phay ngón, dao phay côn có tiết diện cắt thay đổi dọc theo chiều dài lưỡi cắt. Điều này dẫn đến vận tốc cắt (Vc) thay đổi từ đầu mũi đến phần đường kính lớn nhất.

3.1. Chế độ cắt (Cutting Data)

Do đầu mũi dao phay côn thường rất nhỏ (có thể dưới 1mm), nếu bạn cài đặt tốc độ tiến dao (Feed rate) quá cao dựa trên đường kính lớn của dao, mũi dao rất dễ bị gãy.

Nguyên tắc: Tính toán chế độ cắt dựa trên đường kính trung bình hoặc đường kính hiệu dụng tại vị trí tiếp xúc phôi.

RPM: Thường yêu cầu tốc độ trục chính cao để bù đắp cho vận tốc cắt thấp tại phần mũi dao nhỏ.

3.2. Độ cứng vững của hệ thống

Dao phay côn rất nhạy cảm với rung động (runout).

Sử dụng bầu kẹp (Collet/Holder) chính xác (như loại thủy lực hoặc nhiệt nếu có điều kiện).

Gá kẹp phôi chắc chắn để tránh rung lắc làm mẻ lưỡi dao.

3.3. Chọn lớp phủ (Coating)

Gia công Thép, Inox: Chọn lớp phủ TiAlN hoặc AlTiN để chịu nhiệt và chống mài mòn.

Gia công Nhôm, Đồng: Chọn dao không phủ (Bright finish) hoặc phủ DLC để thoát phoi tốt, tránh hiện tượng lẹo dao (bám phoi lên lưỡi cắt).

4. Các lỗi thường gặp khi sử dụng dao phay côn & Cách khắc phục

Trong quá trình hỗ trợ kỹ thuật cho khách hàng, Minh Triệu thường gặp các vấn đề sau:

Vấn đề	Nguyên nhân có thể	Cách khắc phục
Gãy mũi dao	Bước tiến (Feed) quá cao khi xuống dao (Plunge); Runout lớn.	Giảm 50% Feed khi xuống dao; Kiểm tra lại bầu kẹp (Collet).
Bề mặt gia công bị sọc (Chatter)	Dao bị rung; Chiều dài dao nhô ra quá dài (Overhang).	Kẹp dao ngắn lại; Tăng độ cứng vững đồ gá; Điều chỉnh RPM.
Mòn dao nhanh bất thường	Chọn sai lớp phủ; Tốc độ cắt quá cao sinh nhiệt.	Dùng tưới nguội phù hợp; Chọn dao phủ TiAlN cho thép cứng.

5. Tại sao nên chọn mua dao cụ và dịch vụ tại Minh Triệu?

Trên thị trường có nhiều đơn vị thương mại, nhưng Công ty TNHH Thương Mại Và Sản Xuất Minh Triệu tạo ra sự khác biệt nhờ mô hình “Người thật – Việc thật”.

Chúng tôi là người sử dụng: Minh Triệu sở hữu nhà máy gia công cơ khí chính xác tại Hà Nội. Mỗi loại dao phay côn chúng tôi bán cho bạn đều là loại chúng tôi đã hoặc đang sử dụng hiệu quả cho các đơn hàng của mình. Tham khảo thêm về năng lực gia công cơ khí chính xác theo yêu cầu của chúng tôi để hiểu rõ hơn.

Tư vấn giải pháp, không chỉ bán hàng: Chúng tôi không chỉ đưa cho bạn con dao, chúng tôi tư vấn cho bạn chế độ cắt, cách chạy dao để tối ưu thời gian máy chạy.

Dải sản phẩm rộng: Từ dao phay côn hợp kim giá tốt cho gia công thông dụng đến các dòng cao cấp cho khuôn mẫu chính xác.

Dịch vụ Minh Triệu cung cấp:

Cung cấp dao phay, dao tiện, mũi khoan, taro chính hãng.

Thiết kế và gia công đồ gá (Jig), khuôn mẫu.

Gia công chi tiết máy chính xác theo bản vẽ.
