Cách Tính Độ Côn Trục Chính Xác Trong Gia Công Cơ Khí 2026

Cập nhật lần cuối 23 Tháng 2, 2026 bởi Nguyễn Minh Triệu

Trong lĩnh vực gia công cơ khí chính xác, độ côn là một thông số kỹ thuật sống còn, quyết định khả năng lắp ghép và vận hành của các chi tiết máy. Việc nắm vững cách tính độ côn trục không chỉ giúp thợ vận hành máy tiện thiết lập máy chính xác mà còn đảm bảo chất lượng sản phẩm đầu ra đạt chuẩn kỹ thuật.

Tại công ty gia công cơ khí chính xác Minh Triệu, với kinh nghiệm nhiều năm trong lĩnh vực gia công CNC và giải pháp tự động hóa, chúng tôi hiểu rằng chỉ một sai sót nhỏ trong tính toán độ côn cũng có thể dẫn đến việc hỏng hóc cả một lô hàng. Bài viết dưới đây sẽ hướng dẫn chi tiết cách tính và ứng dụng độ côn trong thực tế sản xuất 2026.

1. Độ côn trục là gì?

Độ côn (ký hiệu là C) được hiểu đơn giản là tỉ lệ giữa hiệu số đường kính của hai mặt cắt ngang trên một vật thể hình côn so với khoảng cách giữa hai mặt cắt đó.

Trong thực tế, chúng ta thường gặp độ côn trên các đầu trục chính máy tiện, mũi khoan, hoặc các khớp nối cơ khí. Mục đích chính của việc tạo ra độ côn là để tạo sự liên kết chặt chẽ, dễ dàng tháo lắp nhưng vẫn đảm bảo độ đồng tâm cao giữa các chi tiết.

Cần phân biệt rõ:

• Độ côn: Tính trên toàn bộ độ lệch đường kính.
• Độ dốc: Thường chỉ tính trên một phía của trục so với đường tâm (bằng 1/2 độ côn).

2. Cách tính độ côn trục đơn giản và chính xác

Thay vì sử dụng các công thức phức tạp, bạn có thể ghi nhớ cách tính dựa trên các kích thước hình học cơ bản của phôi.

2.1. Cách tính độ côn cơ bản (C)

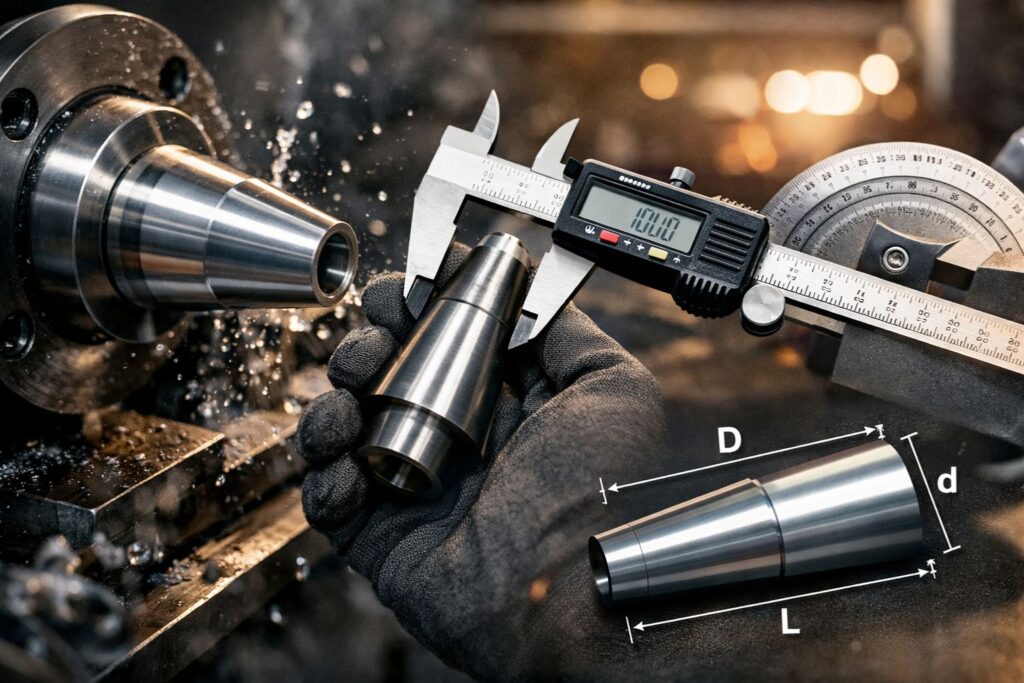

Để tính độ côn khi bạn đã có thông số đường kính lớn (D), đường kính nhỏ (d) và chiều dài đoạn côn (L), ta thực hiện như sau:

Độ côn C = (Đường kính lớn – Đường kính nhỏ) / Chiều dài đoạn côn

Ví dụ: Nếu bạn có một trục cần gia công với đường kính đầu lớn là 50mm, đầu nhỏ là 44mm và chiều dài đoạn côn là 60mm.

• Hiệu số đường kính: 50 – 44 = 6mm.
• Độ côn: 6 / 60 = 0.1 (hay còn gọi là độ côn 1:10).

2.2. Cách tính góc nghiêng bàn trượt máy tiện

Để gia công được độ côn trên máy tiện cơ, người thợ cần xoay bàn trượt trên một góc nhất định (gọi là góc alpha/2). Cách tính như sau:

Tang của góc nghiêng = (Đường kính lớn – Đường kính nhỏ) / (2 x Chiều dài đoạn côn)

Sau khi có giá trị Tang, bạn sử dụng máy tính bỏ túi hoặc bảng lượng giác để tra ra số độ cần xoay trên máy tiện. Đây là bước cực kỳ quan trọng để đảm bảo mũi dao đi đúng quỹ đạo tạo ra bề mặt côn chuẩn xác.

Bạn đang cần gia công trục côn số lượng lớn với độ chính xác cao? Liên hệ ngay Hotline Minh Triệu: +84 886 151 688 để được hỗ trợ kỹ thuật.

3. Ví dụ thực tế về tính toán trong xưởng sản xuất

Giả sử tại nhà máy Minh Triệu ở KCN Lai Xá, chúng tôi tiếp nhận bản vẽ gia công trục côn với thông số:

• Đường kính lớn (D): 30 mm
• Đường kính nhỏ (d): 26 mm
• Chiều dài (L): 80 mm

Bước 1: Tính độ côn C. C = (30 – 26) / 80 = 4 / 80 = 1/20. Tức là cứ chiều dài 20mm thì đường kính giảm đi 1mm.

Bước 2: Tính góc xoay bàn trượt để thợ đứng máy thiết lập. Giá trị Tang góc nghiêng = (30 – 26) / (2 x 80) = 4 / 160 = 0.025. Sử dụng hàm Atan(0.025), ta thu được góc nghiêng xấp xỉ 1.43 độ.

4. Các tiêu chuẩn độ côn phổ biến trong cơ khí 2026

Việc tính toán thường dựa trên các hệ tiêu chuẩn đã được quốc tế công nhận để đảm bảo tính lắp lẫn:

1. Côn Morse (Morse Taper – MT): Là loại phổ biến nhất dùng cho chuôi mũi khoan, ụ động máy tiện. Có các số từ MT0 đến MT7.
2. Côn ISO (7:24): Thường dùng cho đầu trục chính máy phay CNC, giúp thay dao nhanh và chịu lực tốt.
3. Côn Metric: Tính theo tỷ lệ phần nghìn hoặc các tỷ lệ chẵn như 1:10, 1:20.

5. Tại sao nên chọn gia công trục côn tại Minh Triệu?

Gia công trục côn không chỉ dừng lại ở việc tính đúng công thức, mà còn phụ thuộc vào công nghệ máy móc và tay nghề kiểm soát. Minh Triệu tự hào cung cấp dịch vụ gia công cơ khí chính xác theo yêu cầu với chất lượng vượt trội.

Năng lực sản xuất vượt trội:

• Nhà máy hiện đại: Tọa lạc tại KCN Lai Xá, Hoài Đức, Hà Nội, chúng tôi sở hữu dàn máy CNC đời mới, cho phép gia công các biên dạng côn phức tạp với sai số chỉ vài micromet.
• Giải pháp toàn diện: Không chỉ gia công đơn thuần, Minh Triệu cung cấp giải pháp tự động hóa giúp tối ưu quy trình sản xuất cho các nhà máy đối tác.
• Kiểm soát chất lượng (QC): Mọi sản phẩm trục côn sau khi gia công đều được kiểm tra bằng thiết bị đo lường chuyên dụng, đảm bảo đúng tỷ lệ côn và độ bóng bề mặt.

Đội ngũ chuyên gia: Với đội ngũ kỹ sư giàu kinh nghiệm thực chiến, Minh Triệu sẵn sàng tư vấn cho quý khách hàng về vật liệu và phương pháp gia công tối ưu nhất nhằm giảm chi phí mà vẫn đảm bảo hiệu năng sử dụng.

6. Kết luận

Việc hiểu và áp dụng đúng cách tính độ côn trục là nền tảng của một kỹ thuật viên cơ khí giỏi. Hy vọng bài viết này đã cung cấp cho bạn cái nhìn rõ nét và dễ dàng thực hiện trong công việc hàng ngày.
