Tổng Hợp Các Loại Thước Đo Trong Cơ Khí Chính Xác & Ứng Dụng Thực Tế

Cập nhật lần cuối 3 Tháng 12, 2025 bởi Nguyễn Minh Triệu

Trong ngành gia công cơ khí chính xác, câu nói “Sai một ly, đi một dặm” không chỉ là phép ẩn dụ mà là thực tế khắc nghiệt. Một chi tiết máy sai lệch dù chỉ 0.01mm cũng có thể khiến cả dây chuyền tự động hóa ngừng hoạt động hoặc gây hỏng hóc nghiêm trọng. Để kiểm soát được những sai số “vô hình” đó, các loại thước đo trong cơ khí đóng vai trò như “đôi mắt” của người kỹ sư.

Bài viết dưới đây, Cơ khí Minh Triệu sẽ tổng hợp 7 loại dụng cụ đo lường phổ biến nhất, từ cơ bản đến chuyên sâu, giúp bạn hiểu rõ công dụng và cách ứng dụng chúng trong quy trình kiểm soát chất lượng (QC) tại nhà máy.

1. Tại sao cần sử dụng các loại thước đo chuyên dụng trong cơ khí?

Trước khi đi vào chi tiết từng loại thước, chúng ta cần hiểu rõ vai trò của đo lường trong sản xuất (Metrology). Không đơn thuần là đọc con số, việc sử dụng thước đo nhằm mục đích:

• Đảm bảo tính lắp lẫn: Các chi tiết gia công tại xưởng A phải lắp vừa khít với chi tiết tại xưởng B. Điều này chỉ đạt được khi cả hai tuân thủ cùng một chuẩn đo lường.
• Kiểm soát dung sai (Tolerance): Mọi bản vẽ kỹ thuật đều có dung sai cho phép. Thước đo giúp xác định sản phẩm đạt (OK) hay không đạt (NG).
• Phát hiện sai hỏng sớm: Tại nhà máy của Minh Triệu ở KCN Lai Xá, việc đo kiểm diễn ra ngay trong quá trình gia công phay CNC và tiện CNC để điều chỉnh dao cụ kịp thời, tránh lãng phí phôi liệu.

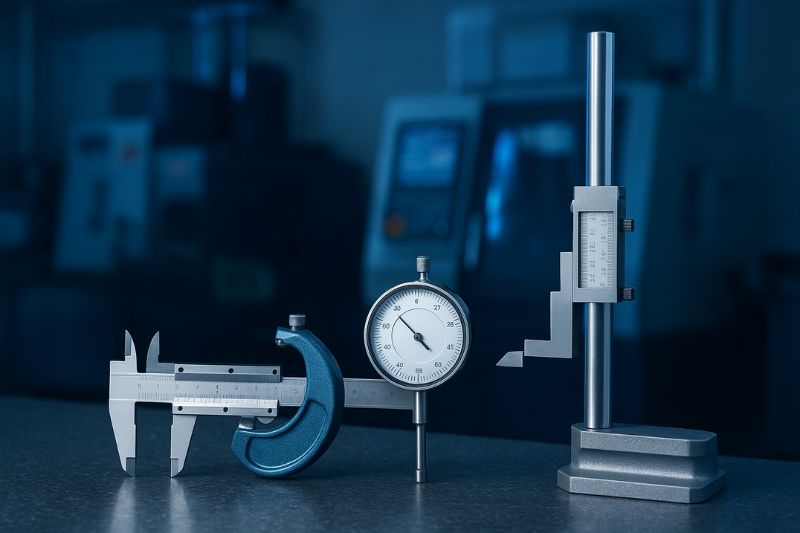

2. Top 7 loại thước đo trong cơ khí phổ biến nhất kỹ sư cần biết

Dưới đây là phân loại các dụng cụ đo từ độ chính xác thấp đến cao, thường gặp nhất trong các xưởng gia công:

2.1. Thước lá và Thước cuộn (Thước đo thô)

Đây là dụng cụ “vỡ lòng” của bất kỳ thợ cơ khí nào.

• Đặc điểm: Thường làm bằng thép không gỉ (inox), có độ chia nhỏ nhất là 0.5mm hoặc 1mm.
• Ứng dụng thực tế: Dùng để đo kích thước phôi thô ban đầu, đo chiều dài thanh vật liệu, hoặc kiểm tra sơ bộ kích thước bao (kích thước phủ bì) mà không yêu cầu độ chính xác quá khắt khe.

2.2. Thước cặp (Vernier Caliper) – “Vật bất ly thân”

Nếu hỏi một kỹ sư cơ khí dụng cụ nào họ sử dụng nhiều nhất trong ngày, 90% sẽ trả lời là Thước cặp (hay còn gọi là thước kẹp).

• Phân loại: Thước cặp du xích (cơ), thước cặp đồng hồ và thước cặp điện tử (hiện thị số).
• Độ chính xác: Phổ biến ở mức 0.02mm hoặc 0.05mm.
• Công dụng đa năng:
  • Mỏ trên: Đo đường kính trong (ID) của lỗ, ống.
  • Mỏ dưới: Đo đường kính ngoài (OD), bề dày, chiều rộng.
  • Thanh đuôi: Đo độ sâu của lỗ hoặc rãnh.

Mẹo từ chuyên gia Minh Triệu: Khi sử dụng thước cặp cơ, hãy nhìn vuông góc với vạch chia để tránh lỗi sai số do góc nhìn (lỗi Parallax). Với thước điện tử, luôn nhớ bấm “Zero” trước khi đo để khử sai số ban đầu.

2.3. Panme (Micrometer) – Chuẩn mực của độ chính xác

Khi dung sai bản vẽ yêu cầu độ chính xác đến 0.01mm hoặc 0.001mm, thước cặp không còn đủ tin cậy. Lúc này, Panme là lựa chọn bắt buộc.

• Cơ chế: Hoạt động dựa trên sự chuyển động của vít me và đai ốc.
• Phân loại: Panme đo ngoài (Outside Micrometer), đo trong (Inside) và đo sâu (Depth).
• Ứng dụng: Đo đường kính trục quay, độ dày tấm kim loại mỏng, viên bi… những vị trí cần độ chính xác cực cao để đảm bảo chế độ lắp ghép (lắp chặt/lắp lỏng).

2.4. Thước đo độ cao (Height Gauge)

• Đặc điểm: Thường được đặt cố định trên bàn rà chuẩn (bàn map đá granite) để đảm bảo độ phẳng tuyệt đối.
• Ứng dụng: Dùng để đo chiều cao chi tiết từ mặt đáy lên, hoặc dùng mũi vạch để vạch dấu (marking) vị trí gia công chính xác trên phôi.

2.5. Đồng hồ so (Dial Indicator)

Khác với các loại thước trên đo ra con số kích thước cụ thể (mm), đồng hồ so dùng để kiểm tra sai lệch hình dáng và vị trí.

Hệ thống nhà máy tại KCN Lai Xá (Hà Nội) được trang bị đầy đủ các thiết bị đo kiểm từ các thương hiệu hàng đầu như Mitutoyo, Insize… để đảm bảo:

• Mọi sản phẩm JIG – Đồ gá, chi tiết máy xuất xưởng đều đạt dung sai theo yêu cầu bản vẽ.
• Đáp ứng các tiêu chuẩn khắt khe cho các giải pháp tự động hóa nhà máy.
• Hạn chế tối đa tỷ lệ hàng lỗi (NG) đến tay khách hàng.

5. Câu hỏi thường gặp (FAQ) về thước đo cơ khí

Q: Thước kẹp cơ và thước kẹp điện tử loại nào tốt hơn? A: Thước điện tử đọc kết quả nhanh và dễ dàng hơn (tránh lỗi đọc sai vạch), nhưng thước cơ bền bỉ hơn trong môi trường nhiều dầu mỡ, bụi bẩn và không lo hết pin.

Q: Bao lâu nên hiệu chuẩn thước đo một lần? A: Tùy tần suất sử dụng, nhưng theo tiêu chuẩn ISO, các dụng cụ đo nên được hiệu chuẩn định kỳ 6 tháng hoặc 1 năm/lần.

6. Kết luận

Hiểu và sử dụng thành thạo các loại thước đo trong cơ khí là kỹ năng nền tảng giúp nâng cao chất lượng sản phẩm. Một người thợ giỏi không chỉ biết tiện đẹp, phay nhanh mà còn phải biết đo “chuẩn”.
