Trong hệ thống truyền động công nghiệp, bánh răng được ví như “trái tim” vận hành toàn bộ cỗ máy. Việc hiểu rõ các loại bánh răng cơ khí không chỉ giúp các kỹ sư tối ưu hóa công suất mà còn giúp doanh nghiệp tiết kiệm chi phí bảo trì và vận hành đáng kể.

Với hơn 10 năm kinh nghiệm, Minh Triệu là một công ty gia công cơ khí chính xác và cung cấp giải pháp tự động hóa uy tín, sẵn sàng chia sẻ kiến thức chuyên sâu về phân loại, vật liệu và công nghệ gia công bánh răng tiêu chuẩn quốc tế.

1. Bánh răng cơ khí là gì? Tại sao độ chính xác lại quan trọng?

Bánh răng là chi tiết cơ khí có các răng được cắt trên bề mặt hình trụ hoặc hình côn, dùng để truyền chuyển động và mô-men xoắn giữa các trục.

Tại Minh Triệu, quy trình thiết kế và gia công luôn bám sát các thông số kỹ thuật cốt lõi:

• Module (m): Quyết định kích thước răng và khả năng ăn khớp đồng bộ.
• Số răng (Z): Tác động trực tiếp đến tỷ số truyền (i).
• Góc ăn khớp (alpha): Thường là 20 độ, ảnh hưởng đến tiếng ồn và hiệu suất truyền lực.

Kinh nghiệm thực tế từ Minh Triệu: Một sai lệch chỉ 0.01mm trong bước răng có thể dẫn đến hiện tượng rung cộng hưởng, làm giảm 30% tuổi thọ vòng bi và gây hỏng hóc dây chuyền tự động hóa.

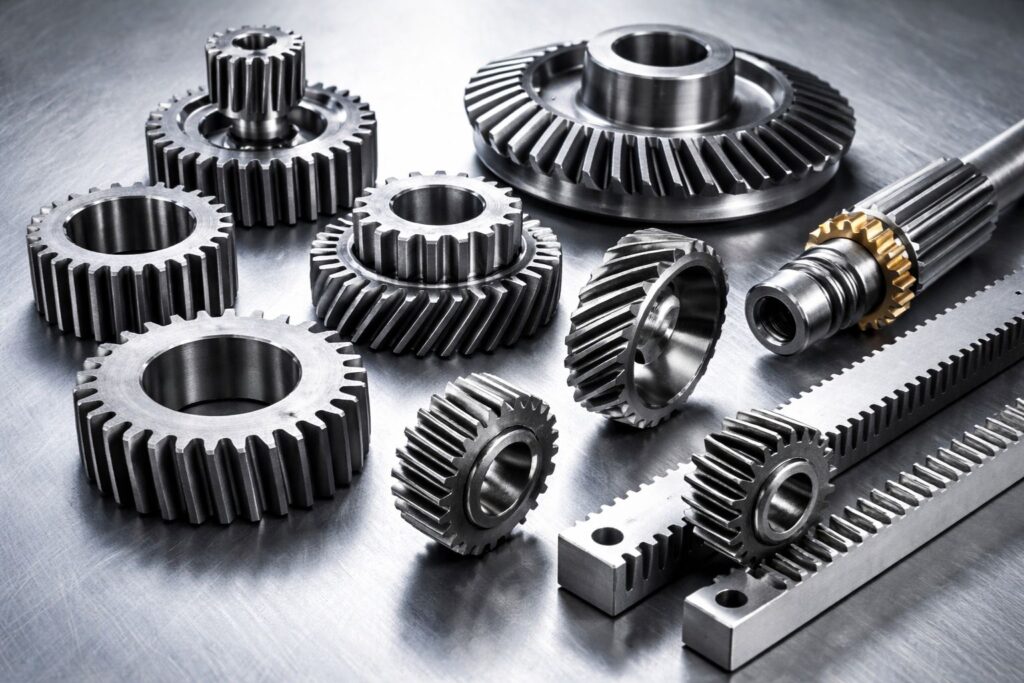

2. Phân loại các loại bánh răng cơ khí phổ hiện nay

Dựa trên hình dáng và vị trí tương đối giữa các trục, bánh răng được chia thành 4 nhóm chính:

2.1. Bánh răng trụ (Cylindrical Gears) – Truyền động trục song song

Đây là loại phổ biến nhất trong các nhà máy sản xuất tại Việt Nam.

• Bánh răng trụ răng thẳng (Spur Gears): Răng song song với trục quay. Ưu điểm là chế tạo đơn giản, giá thành rẻ, không tạo ra lực dọc trục.
• Bánh răng trụ răng nghiêng (Helical Gears): Răng cắt theo đường xoắn ốc. Nhờ ăn khớp gối chồng, loại này vận hành cực êm và chịu tải lớn hơn răng thẳng, thích hợp cho máy CNC tốc độ cao.

2.2. Bánh răng côn (Bevel Gears) – Truyền động trục giao nhau

Dùng khi cần thay đổi hướng truyền động (thường là góc 90 độ).

• Côn thẳng: Phù hợp tốc độ thấp.
• Côn xoắn: Yêu cầu kỹ thuật gia công cực cao (thường trên máy phay 5 trục) để đạt độ êm tuyệt đối khi chạy tốc độ cao như trong vi sai ô tô.

2.3. Trục vít – Bánh vít (Worm Gears) – Tỷ số truyền lớn

Sử dụng cho hai trục chéo nhau. Đặc tính quan trọng nhất là tự hãm, giúp cơ cấu không bị trôi khi dừng đột ngột. Thường thấy trong tời nâng và thang máy.

2.4. Thanh răng – Bánh răng (Rack and Pinion)

Biến chuyển động quay thành chuyển động thẳng. Đây là bộ phận quan trọng trong các dòng máy cắt Laser CNC, Plasma và cánh tay Robot mà Minh Triệu đang cung cấp giải pháp.

3. Bảng so sánh nhanh các loại bánh răng

Loại bánh răng	Đặc điểm trục	Ưu điểm	Ứng dụng tiêu biểu
Trụ thẳng	Song song	Giá rẻ, dễ bảo trì	Băng tải, máy nông nghiệp
Trụ nghiêng	Song song	Chạy êm, tải trọng lớn	Hộp số máy công cụ, ô tô
Bánh răng côn	Giao nhau	Đổi hướng, chịu lực tốt	Cầu xe hơi, máy đóng gói
Trục vít	Chéo nhau	Tỷ số truyền cao, tự hãm	Hệ thống tời, thang máy

Hệ thống của bạn đang gặp vấn đề về tiếng ồn hoặc nhanh mòn răng? Kết nối với kỹ sư Minh Triệu để được khảo sát tận nơi qua Hotline: +84 886 151 688

4. Công nghệ gia công và Vật liệu tại Minh Triệu

Một chiếc bánh răng tốt không chỉ nằm ở bản vẽ mà còn ở phương pháp gia công và xử lý nhiệt.

4.1. Các phương pháp gia công chính xác

1. Phay lăn răng (Hobbing): Phương pháp đạt năng suất và độ chính xác cao cho bánh răng trụ và bánh vít.
2. Xọc răng (Shaping): Dùng cho các bánh răng có vai hoặc bánh răng trong.
3. Mài răng chính xác (Gear Grinding): Bước cuối cùng để đạt cấp chính xác IT6, giúp bánh răng vận hành không tiếng ồn.

4.2. Vật liệu và Xử lý nhiệt

• Thép SCM440 / 20CrMo: Thép hợp kim chuyên dụng chịu tải va đập.
• Nhiệt luyện: Minh Triệu áp dụng tôi cao tần hoặc thấm carbon đạt độ cứng bề mặt 52 – 60 HRC. Lõi bánh răng vẫn giữ được độ dẻo dai để tránh tình trạng gãy răng khi gặp tải đỉnh (Shock load).

5. Kinh nghiệm thực tế: Giải pháp từ Minh Triệu

Case Study: Một nhà máy sản xuất bao bì tại Hải Phòng gặp sự cố gãy răng liên tục ở cụm bánh răng côn xoắn.

• Phân tích của Minh Triệu: Do vật liệu cũ là thép C45 chưa qua nhiệt luyện đúng tiêu chuẩn và sai lệch góc ăn khớp khi lắp đặt.
• Giải pháp: Minh Triệu thực hiện gia công cơ khí chính xác theo yêu cầu bằng cách quét mẫu 3D (Reverse Engineering), thay thế bằng thép SCM440 thấm carbon và gia công trên máy CNC 5 trục.
• Kết quả: Tuổi thọ linh kiện tăng gấp 4 lần, máy vận hành êm ái hơn 15dB.

6. FAQ – Những câu hỏi thường gặp

Q1: Nên chọn bánh răng nhựa hay bánh răng kim loại?

• Trả lời: Bánh răng nhựa (POM, PA6) phù hợp cho tải nhẹ, môi trường sạch (thực phẩm, y tế) và không cần bôi trơn. Bánh răng kim loại (Thép, Gang) dành cho tải nặng và yêu cầu độ bền cơ học cao.

Q2: Minh Triệu có nhận thiết kế bánh răng từ ý tưởng không?

• Trả lời: Có. Chúng tôi hỗ trợ từ khâu tính toán tỷ số truyền, chọn module đến xuất bản vẽ 2D/3D và gia công hoàn thiện.
