Bánh Răng Trụ Răng Thẳng: Cấu Tạo, Thông Số Kỹ Thuật Và Đơn Vị Gia Công Uy Tín
Cập nhật lần cuối 16 Tháng 1, 2026 bởi Nguyễn Minh Triệu
Trong hệ thống truyền động cơ khí, bánh răng trụ răng thẳng là linh kiện cơ bản nhưng đóng vai trò sống còn. Với khả năng truyền động chính xác và hiệu suất cao, chúng xuất hiện trong hầu hết các máy móc từ đơn giản đến các hệ thống tự động hóa phức tạp.
Tại Công ty TNHH Thương Mại Và Sản Xuất Minh Triệu – công ty gia công cơ khí chính xác hàng đầu, chúng tôi không chỉ cung cấp sản phẩm mà còn mang đến giải pháp kỹ thuật tiêu chuẩn quốc tế cho mọi nhà máy.
1. Bánh răng trụ răng thẳng là gì?

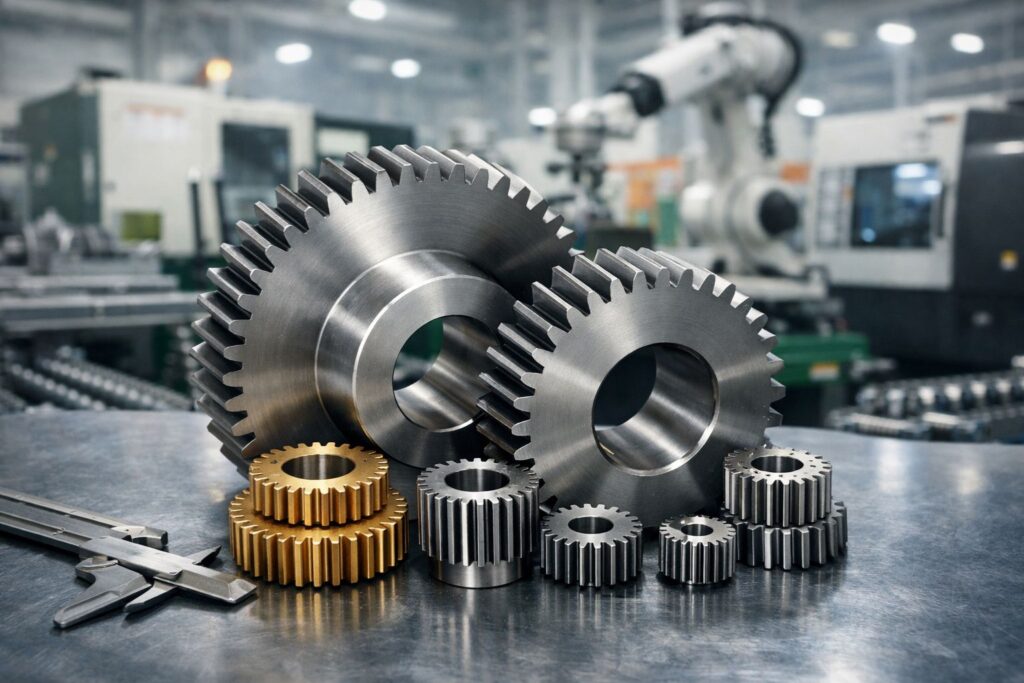

Bánh răng trụ răng thẳng (Spur Gear) là loại bánh răng có các răng được thiết kế thẳng, song song với trục quay của bánh răng. Biên dạng răng thường được gia công theo đường răng thân khai (involute) để đảm bảo tỷ số truyền ổn định và giảm thiểu mài mòn.
Khác với bánh răng nghiêng, bánh răng thẳng không tạo ra lực dọc trục, giúp đơn giản hóa việc thiết kế ổ đỡ và giảm chi phí sản xuất, bảo trì cho hệ thống.
2. Các thông số kỹ thuật đặc trưng
Để đảm bảo bộ truyền bánh răng vận hành êm ái, việc nắm vững các thông số kỹ thuật là điều bắt buộc. Tại Minh Triệu, chúng tôi thực hiện tính toán và kiểm soát chất lượng dựa trên các tiêu chuẩn khắt khe:
- Module (m): Là thông số quan trọng nhất. Hai bánh răng muốn ăn khớp phải có cùng module. Công thức tính: Module bằng Đường kính vòng chia chia cho Số răng.
- Số răng (Z): Tổng số răng trên một bánh răng.
- Đường kính vòng chia (d): Vòng tròn lý thuyết nơi diễn ra quá trình ăn khớp. Công thức tính: Đường kính vòng chia bằng Module nhân với Số răng.
- Đường kính vòng đỉnh (da): Công thức tính: Đường kính vòng đỉnh bằng Module nhân với (Số răng cộng 2).
- Đường kính vòng chân (df): Công thức tính: Đường kính vòng chân bằng Module nhân với (Số răng trừ 2.5).
- Góc áp lực: Tiêu chuẩn phổ biến nhất là 20 độ.
Tư vấn kỹ thuật: Khi thay thế bánh răng cũ, bạn chỉ cần đo đường kính ngoài và đếm số răng là kỹ sư của Minh Triệu có thể tính toán chính xác Module cần thiết.
3. So sánh Bánh răng thẳng và Bánh răng nghiêng
| Đặc điểm | Bánh răng trụ răng thẳng | Bánh răng trụ răng nghiêng |
|---|---|---|
| Khả năng chịu tải | Trung bình | Cao |
| Tiếng ồn | Có tiếng ồn ở tốc độ cao | Vận hành êm ái hơn |
| Lực dọc trục | Không có (Ưu điểm cho vòng bi) | Có lực dọc trục |
| Chi phí gia công | Thấp, tiết kiệm | Cao hơn |
4. Vật liệu và Phương pháp xử lý bề mặt tại Minh Triệu
Chất lượng vật liệu quyết định đến 70% tuổi thọ bánh răng. Chúng tôi lựa chọn vật liệu dựa trên môi trường làm việc:
- Thép hợp kim (C45, SCM440, 40Cr): Phổ biến nhất. Sản phẩm sau khi gia công sẽ được tôi cao tần hoặc thấm carbon để đạt độ cứng bề mặt từ 50 đến 55 HRC, trong khi lõi vẫn giữ được độ dẻo dai.
- Nhựa kỹ thuật (POM, PA66): Dùng trong máy ngành thực phẩm, y tế yêu cầu sạch sẽ và tự bôi trơn.
- Inox (SUS304, SUS316): Chuyên dụng cho môi trường hóa chất, chống ăn mòn tuyệt đối.
5. Ứng dụng đỉnh cao trong Tự động hóa
Với định hướng là đơn vị cung cấp giải pháp tự động hóa, bánh răng của Minh Triệu được tinh chỉnh để đáp ứng:
- Độ rơ (Backlash) cực thấp: Phù hợp cho các bộ truyền động của cánh tay Robot và máy CNC.
- Sự đồng bộ: Đảm bảo hệ thống băng tải tự động vận hành liên tục 24/7 mà không xảy ra sự cố gãy răng.
6. Tại sao nên gia công bánh răng tại Cơ khí Minh Triệu?
Năng lực sản xuất thực tế
Chúng tôi sở hữu nhà máy tại KCN Lai Xá, Hà Nội với đầy đủ trang thiết bị:
- Máy lăn răng, xọc răng CNC độ chính xác cao.
- Máy mài răng chuyên dụng giúp bề mặt răng đạt độ bóng cao, giảm ma sát và tiếng ồn.
Cam kết chất lượng
- Chính xác: Dung sai đạt chuẩn ISO 6 – ISO 8.
- Đúng tiến độ: Hiểu rõ áp lực dừng máy của nhà máy, chúng tôi cam kết giao hàng nhanh nhất.
- Bảo hành: Đổi trả 1-1 nếu sản phẩm không đạt yêu cầu bản vẽ.
7. Liên hệ nhận báo giá gia công
Quý khách hàng cần tư vấn kỹ thuật hoặc gia công cơ khí chính xác theo yêu cầu cho các hệ thống bánh răng trụ, vui lòng liên hệ trực tiếp:
- Công ty TNHH Thương Mại Và Sản Xuất Minh Triệu
- Nhà máy: Số 3, lô 5, Khu Công Nghiệp Lai Xá, Kim Chung, Hoài Đức, Hà Nội.
- Văn phòng: 52/346 Thiên Lôi, Vĩnh Niệm, Lê Chân, Hải Phòng.
Kênh hỗ trợ 24/7:
- Hotline/Whatsapp/Line: + 84 886 151 688
- Email: business@minhtrieu.vn
Minh Triệu – Giải pháp cơ khí chính xác cho mọi dây chuyền sản xuất!
