Trong ngành gia công cơ khí chính xác và tự động hóa, đồ gá (Jig) được ví như “cánh tay phải” đắc lực giúp nâng cao năng suất và độ chính xác của sản phẩm. Tuy nhiên, để tạo ra một bộ Jig hoạt động hiệu quả, bước đầu tiên và quan trọng nhất chính là thiết kế bản vẽ đồ gá.

Một bản vẽ chuẩn không chỉ giúp kỹ sư hình dung rõ ràng về kết cấu mà còn là ngôn ngữ giao tiếp đồng nhất giữa người thiết kế và người đứng máy gia công. Tại Công ty TNHH Thương Mại Và Sản Xuất Minh Triệu, chúng tôi hiểu rằng sai sót từ bản vẽ sẽ dẫn đến lãng phí rất lớn trong sản xuất. Bài viết dưới đây sẽ cung cấp góc nhìn chuyên sâu về tiêu chuẩn bản vẽ đồ gá và giải pháp thiết kế tối ưu cho nhà máy của bạn.

1. Tổng quan về bản vẽ đồ gá và tầm quan trọng trong gia công

Bản vẽ đồ gá là tài liệu kỹ thuật thể hiện hình dáng, kích thước, vật liệu, sai số cho phép và các yêu cầu kỹ thuật khác của đồ gá. Đây là cơ sở pháp lý và kỹ thuật để bộ phận sản xuất tiến hành gia công, lắp ráp và kiểm tra Jig.

Tại sao bản vẽ lại quan trọng?

• Đảm bảo độ chính xác: Sai số tích lũy từ đồ gá sẽ ảnh hưởng trực tiếp đến sai số của sản phẩm cuối cùng. Bản vẽ chính là nơi kiểm soát dung sai ngay từ đầu.
• Tối ưu chi phí: Thiết kế bản vẽ tốt giúp tính toán được lượng vật liệu cần thiết, tránh lãng phí phôi và thời gian gia công lại (Rework).
• Tiêu chuẩn hóa quy trình: Giúp việc lắp ráp và thay thế linh kiện tiêu chuẩn (bạc dẫn, chốt kẹp) trở nên dễ dàng.

Là đơn vị có nhiều năm kinh nghiệm cung cấp giải pháp tự động hóa tại Hà Nội và Hải Phòng, Minh Triệu luôn đặt khâu thiết kế bản vẽ làm trọng tâm trong quy trình kiểm soát chất lượng (QC).

2. Bản vẽ đồ gá chuẩn cần thể hiện những nội dung gì?

Một bản vẽ thiết kế đồ gá hoàn chỉnh, đạt chuẩn kỹ thuật (tương thích với các phần mềm như Solidworks, NX, Inventor…) cần đảm bảo đầy đủ các thành phần sau:

Hình chiếu và hình cắt

Phải thể hiện rõ kết cấu bên trong và bên ngoài của đồ gá. Các hình chiếu đứng, bằng, cạnh và các mặt cắt trích giúp người thợ gia công hình dung được vị trí của cơ cấu định vị, cơ cấu kẹp chặt và thân đồ gá.

Kích thước và Dung sai lắp ghép

Đây là yếu tố “sống còn”. Trên bản vẽ phải ghi rõ kích thước giới hạn, dung sai hình học (độ song song, độ vuông góc, độ đồng tâm…).

• Ví dụ: Với các đồ gá kiểm tra (Checking Fixture) do Minh Triệu thiết kế, dung sai thường được kiểm soát ở mức micromet để đảm bảo khả năng QC sản phẩm chính xác nhất.

Yêu cầu kỹ thuật & Bảng kê chi tiết (BOM)

Bản vẽ cần quy định rõ độ nhám bề mặt, độ cứng vật liệu sau nhiệt luyện (tôi, ram, thấm cacbon) và liệt kê đầy đủ các linh kiện tiêu chuẩn (bulong, kẹp toggle clamp, chốt định vị).

3. Phân loại các bản vẽ đồ gá phổ biến hiện nay

Tùy thuộc vào công đoạn sản xuất, Công ty Minh Triệu chia bản vẽ đồ gá thành các nhóm chính sau:

Bản vẽ đồ gá gia công (Machining Jigs)

Dùng cho các máy phay CNC, tiện CNC, máy khoan. Đặc điểm của bản vẽ này là ưu tiên độ cứng vững để chịu được lực cắt lớn mà không bị rung động. Các chốt định vị và bề mặt tỳ phải được thiết kế chính xác tuyệt đối.

Bản vẽ đồ gá hàn (Welding Jigs)

Trong môi trường hàn robot hoặc hàn tay, đồ gá chịu tác động nhiệt rất lớn. Bản vẽ thiết kế Jig hàn tại Minh Triệu luôn tính toán đến:

• Độ giãn nở nhiệt của vật liệu.
• Khoảng hở để thoát xỉ hàn và dễ dàng vệ sinh.
• Thao tác gá đặt nhanh để tăng năng suất (Quick clamp).

Bản vẽ đồ gá kiểm tra (Checking Fixtures)

Đây là thế mạnh đặc biệt của Minh Triệu. Bản vẽ Jig kiểm tra đòi hỏi sự tỉ mỉ cao nhất để dùng làm thước đo chuẩn cho sản phẩm (thường dùng đồng hồ so hoặc dưỡng kiểm).

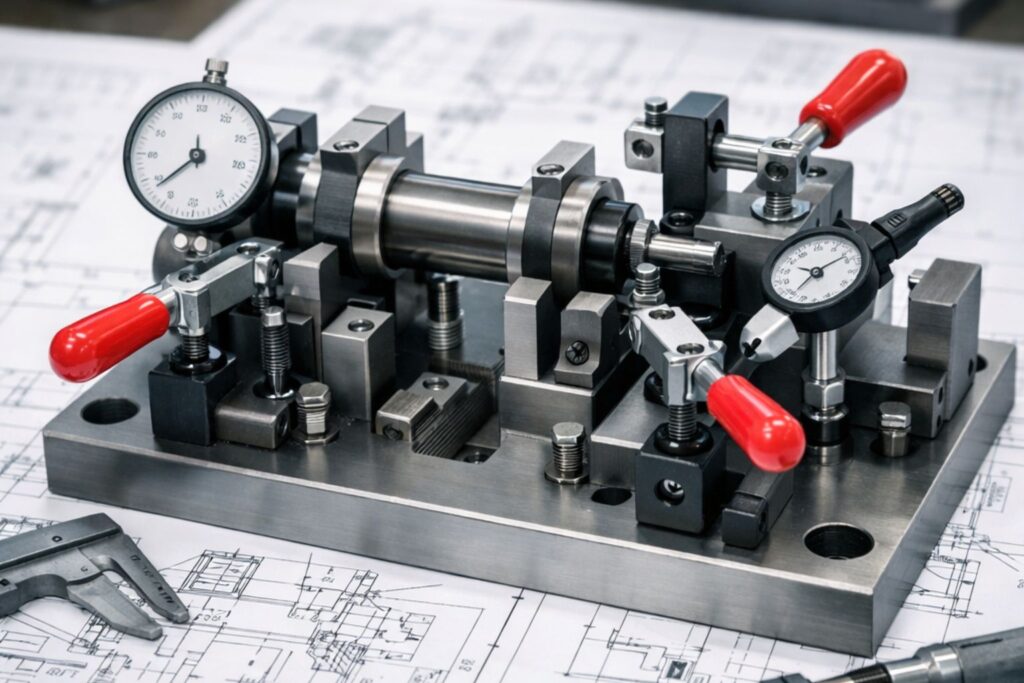

DỰ ÁN TIÊU BIỂU: THIẾT KẾ JIG KIỂM TRA CHO ĐỐI TÁC FDI Tại Minh Triệu, chúng tôi đã thực hiện thành công dự án thiết kế và chế tạo bộ đồ gá kiểm tra độ đồng tâm cho trục động cơ của đối tác Nhật Bản.

• Thách thức: Yêu cầu dung sai tổng thể dưới 0.01mm, vật liệu SKD11 nhiệt luyện đạt 58-60 HRC.
• Giải pháp: Đội ngũ kỹ thuật đã tối ưu bản vẽ 3D trên phần mềm NX, sử dụng máy mài tròn và cắt dây EDM để đạt độ bóng bề mặt Ra 0.4.
• Kết quả: Sản phẩm bàn giao đạt 100% tiêu chí QC, giúp khách hàng giảm 40% thời gian kiểm tra sản phẩm đầu ra.

BẠN ĐANG CẦN TƯ VẤN THIẾT KẾ ĐỒ GÁ?

Đừng ngần ngại, hãy gửi yêu cầu ngay để nhận báo giá chi tiết trong 30 phút. 👉 Zalo/Hotline: 0886 151 688

4. Tiêu chuẩn thiết kế bản vẽ đồ gá tối ưu tại Minh Triệu

Khi tiếp nhận yêu cầu từ khách hàng, đội ngũ kỹ sư của Minh Triệu luôn tuân thủ các nguyên tắc vàng trong thiết kế Jig:

1. Nguyên tắc 6 điểm: Khống chế đủ 6 bậc tự do của chi tiết để định vị chính xác, tránh hiện tượng siêu định vị hoặc thiếu định vị gây sai số.
2. Tính kẹp chặt: Cơ cấu kẹp phải đảm bảo lực kẹp đủ lớn để giữ chi tiết nhưng không làm biến dạng bề mặt sản phẩm (đặc biệt với các chi tiết nhôm, nhựa mỏng).
3. Tính linh hoạt & Kinh tế: Thiết kế hướng tới việc sử dụng các linh kiện tiêu chuẩn để dễ thay thế, giảm giá thành chế tạo mà vẫn đảm bảo công năng.

5. Tại sao nên chọn Minh Triệu để thiết kế và gia công đồ gá?

Giữa hàng trăm đơn vị cơ khí trên thị trường, Minh Triệu tự hào là công ty gia công cơ khí chính xác uy tín hàng đầu, là đối tác tin cậy của các nhà máy FDI và doanh nghiệp Việt Nam nhờ vào năng lực thực tế:

• Đội ngũ kỹ sư chuyên sâu: Am hiểu các phần mềm thiết kế 3D hiện đại, có khả năng bóc tách bản vẽ từ ý tưởng sơ bộ hoặc mẫu sản phẩm (Reverse Engineering).
• Hệ thống máy móc hiện đại: Sở hữu các máy phay CNC, tiện CNC, cắt dây EDM chính xác, đảm bảo gia công đúng 100% theo bản vẽ thiết kế.
• Vị trí địa lý thuận lợi:
  • Nhà máy Hà Nội: Nằm tại KCN Lai Xá, Hoài Đức – trung tâm công nghiệp phụ trợ của thủ đô.
  • Văn phòng Hải Phòng: Đặt tại quận Lê Chân, thuận tiện hỗ trợ các khách hàng tại khu vực cảng biển và các KCN lớn như Tràng Duệ, VSIP.

6. Câu hỏi thường gặp (FAQ) về thiết kế bản vẽ đồ gá

Minh Triệu có nhận thiết kế đồ gá theo yêu cầu không? Có. Chúng tôi nhận thiết kế trọn gói từ khâu lên ý tưởng, vẽ 3D/2D đến gia công hoàn thiện. Khách hàng chỉ cần cung cấp mẫu sản phẩm hoặc yêu cầu kỹ thuật.

Thời gian thiết kế và gia công mất bao lâu? Tùy vào độ phức tạp, thời gian thiết kế thường từ 1-3 ngày. Thời gian gia công chế tạo từ 3-7 ngày làm việc.

Minh Triệu có hỗ trợ bóc tách bản vẽ từ mẫu có sẵn không? Có. Với năng lực Reverse Engineering (Thiết kế ngược), chúng tôi có thể đo đạc mẫu sản phẩm thực tế để dựng lại bản vẽ đồ gá chính xác.

Kết luận

Một bản vẽ đồ gá chất lượng là khởi đầu cho một quy trình sản xuất hiệu quả và tiết kiệm. Đừng để những sai sót trong thiết kế làm chậm tiến độ nhà máy của bạn.

Hãy để Minh Triệu đồng hành cùng bạn bằng các giải pháp đồ gá chính xác, bền bỉ và tối ưu nhất.
