Tổng Hợp Các Mẫu Bản Vẽ Cơ Khí Đơn Giản & Hướng Dẫn Đọc Chi Tiết

Cập nhật lần cuối 10 Tháng mười một, 2025 bởi Nguyễn Minh Triệu

Bạn là sinh viên cơ khí, kỹ sư mới vào nghề hay đang tự tìm hiểu về kỹ thuật? Chắc chắn, việc đọc hiểu bản vẽ cơ khí là kỹ năng “bắt buộc” đầu tiên và cũng là nền tảng quan trọng nhất. Tuy nhiên, nhiều người không khỏi cảm thấy “bối rối” khi nhìn vào một bản vẽ kỹ thuật, ngay cả với các chi tiết đơn giản, vì chúng chứa đựng quá nhiều ký hiệu và con số.

Bài viết này sẽ giúp bạn giải mã “ngôn ngữ” của ngành cơ khí, bắt đầu từ những bản vẽ cơ khí đơn giản nhất. Chúng ta sẽ cùng nhau tìm hiểu các tiêu chuẩn, các ví dụ trực quan và hướng dẫn cách đọc chuẩn xác nhất, được đúc kết từ kinh nghiệm gia công thực tế tại Minh Triệu.

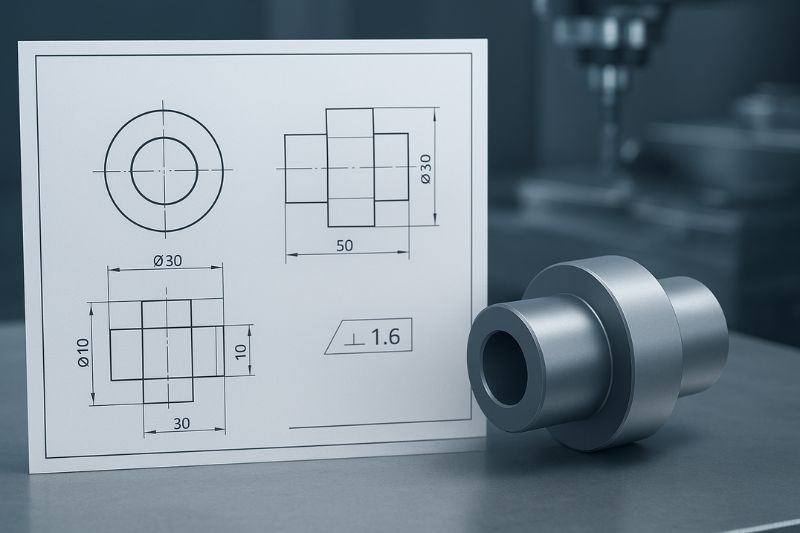

Bản vẽ cơ khí đơn giản là gì?

Một cách dễ hiểu, bản vẽ cơ khí đơn giản là tài liệu kỹ thuật biểu diễn hình dạng, kích thước, vật liệu và các yêu cầu kỹ thuật của một chi tiết máy (part) có cấu tạo không phức tạp.

• Phân biệt: Nó khác với bản vẽ lắp (assembly drawing). Bản vẽ chi tiết (đơn giản) chỉ tập trung vào một bộ phận duy nhất (như con bu lông, cái trục, cái bạc). Trong khi đó, bản vẽ lắp chỉ ra cách thức nhiều chi tiết máy được kết hợp với nhau để tạo thành một cụm máy hoàn chỉnh.
• Vai trò: Đây chính là “ngôn ngữ” giao tiếp chung, là cầu nối bắt buộc và không thể thay thế giữa người thiết kế (kỹ sư) và người thợ gia công (người trực tiếp sản xuất). Mọi thông tin để tạo ra sản phẩm đều nằm trên bản vẽ, thường tuân thủ các tiêu chuẩn chung như TCVN hoặc ISO về trình bày bản vẽ kỹ thuật.

Tại sao đọc bản vẽ cơ khí (kể cả đơn giản) lại cực kỳ quan trọng?

Trong ngành gia công cơ khí chính xác, chúng tôi xem bản vẽ là “kim chỉ nam” cho mọi hoạt động. Một chi tiết máy dù đơn giản đến đâu, việc đọc sai bản vẽ cũng dẫn đến hậu quả nghiêm trọng.

• Ý 1: Tránh sai sót “chết người” trong sản xuất: Câu nói “sai một ly, đi một dặm” là mô tả chính xác nhất. Một bản vẽ “đơn giản” nhưng đọc sai một kích thước, một dung sai (ví dụ 0.1mm) có thể làm hỏng cả lô hàng, gây lãng phí vật liệu, thời gian và chi phí khổng lồ.
• Ý 2: Nền tảng của chuyên môn: Mọi máy móc phức tạp trên thế giới đều được cấu thành từ những chi tiết đơn giản nhất. Bạn không thể chế tạo một cỗ máy tự động hóa phức tạp nếu không thể đọc hiểu bản vẽ của từng con ốc, cái trục cấu thành nên nó.
• Ý 3: Tiêu chuẩn hóa sản xuất: Bản vẽ giúp đảm bảo mọi chi tiết được sản xuất đồng đều, chính xác theo đúng yêu cầu thiết kế, dù được sản xuất ở đâu hay vào thời điểm nào.

Hướng dẫn cách đọc bản vẽ cơ khí đơn giản (cho người mới bắt đầu)

Để đọc một bản vẽ, bạn cần đi theo một trình tự logic. Dưới đây là 4 bước cơ bản nhất mà bất kỳ kỹ sư hay thợ vận hành máy nào cũng phải tuân thủ.

Bước 1: Đọc Khung Tên (Title Block)

Đây là “chứng minh thư” của chi tiết máy, thường nằm ở góc dưới bên phải bản vẽ. Nó cho bạn biết:

• Tên chi tiết: Nó là cái gì? (Ví dụ: “Trục dẫn hướng”, “Bạc lót”).
• Vật liệu (Material): Cực kỳ quan trọng. Chi tiết làm từ “Thép C45” sẽ có phương pháp gia công và nhiệt luyện khác hoàn toàn “Nhôm 6061” hay “Inox 304”.
• Tỷ lệ (Scale): Bản vẽ đang được phóng to (2:1) hay thu nhỏ (1:2) so với kích thước thật.
• Người vẽ / Người kiểm tra: Để biết ai chịu trách nhiệm về thiết kế này.
• Dung sai chung (General Tolerances): Quan trọng! Nếu một kích thước không ghi dung sai cụ thể, nó sẽ phải tuân theo dung sai chung này (ví dụ: ±0.1mm).

Bước 2: Nhận diện Hình Biểu Diễn (Projections)

Đây là phần “thịt” của bản vẽ, cho bạn biết hình dạng 3D của chi tiết. Tiêu chuẩn thường dùng 3 hình chiếu cơ bản (giống như bạn đặt chi tiết vào hộp kính và nhìn từ 3 mặt):

• Hình chiếu đứng (Front View): Nhìn từ trước vào.
• Hình chiếu bằng (Top View): Nhìn từ trên xuống.
• Hình chiếu cạnh (Side View): Nhìn từ trái hoặc phải sang.

Bạn cần tập nhìn và liên kết 3 hình chiếu này với nhau để tưởng tượng ra hình khối 3D của vật thể. Ngoài ra, bản vẽ có thể có Hình cắt (Section View) để thể hiện rõ hơn cấu tạo rỗng bên trong (như lỗ khoan, rãnh).

Bước 3: Đọc Kích Thước (Dimensions)

Phần này cho biết chi tiết “to nhỏ, dài ngắn” ra sao. Hãy chú ý các ký hiệu:

• Ø (Phi): Ký hiệu cho đường kính của hình tròn (lỗ hoặc trục).
• R: Ký hiệu cho bán kính của các cung tròn, góc lượn.
• Đường gióng & Đường kích thước: Chỉ rõ kích thước được đo từ đâu đến đâu.

Bạn cần đọc tất cả các kích thước về chiều dài, rộng, cao, vị trí các lỗ, độ sâu của rãnh…

Bước 4: Đọc Các Yêu Cầu Kỹ Thuật (Technical Requirements)

Đây là phần “linh hồn” của bản vẽ, quyết định độ chính xác và phương pháp gia công.

• Dung sai (Tolerances): Ví dụ kích thước ghi Ø20 ±0.01. Điều này có nghĩa là người thợ gia công phải tạo ra cái trục có đường kính nằm trong khoảng từ 19.99mm đến 20.01mm. Đây là yêu cầu bắt buộc để chi tiết có thể lắp ghép được với chi tiết khác (ví dụ lắp với vòng bi).
• Độ nhám bề mặt (Surface Finish): Ký hiệu bằng các tam giác nhỏ hoặc Ra, Rz. Nó chỉ độ “nhẵn” của bề mặt. Bề mặt trục quay cần rất nhẵn (độ nhám thấp) để giảm ma sát, trong khi bề mặt đế máy thì không cần. Độ nhẵn càng cao, chi phí gia công càng đắt (ví dụ: phải mài).

5 Mẫu Bản Vẽ Cơ Khí Đơn Giản Thường Gặp Nhất

Dưới đây là các ví dụ thực tế về các chi tiết đơn giản nhưng cực kỳ phổ biến trong ngành cơ khí.

Mẫu 1: Bản vẽ chi tiết Trục (Shaft)

• Mô tả: Đây là chi tiết cơ bản dùng để truyền chuyển động.
• Điểm mấu chốt khi đọc: Chú ý các ký hiệu đường kính (Ø) và chiều dài của từng bậc trục. Các yêu cầu về dung sai trên các cổ trục (nơi lắp vòng bi) và độ nhám bề mặt là cực kỳ quan trọng, quyết định trực tiếp đến khả năng vận hành của trục.

Mẫu 2: Bản vẽ chi tiết Bạc (Bushing)

• Mô tả: Thường dùng làm ổ trượt, lót giữa trục và vỏ máy.
• Điểm mấu chốt khi đọc: Tập trung vào đường kính trong (Ø trong) và đường kính ngoài (Ø ngoài). Dung sai của 2 kích thước này thường rất khắt khe (ví dụ: H7/g6) để đảm bảo lắp ghép. Vật liệu cũng rất quan trọng (thường là Đồng hoặc nhựa POM).

Mẫu 3: Bản vẽ chi tiết Bánh Răng (Gear)

• Mô tả: Dùng để truyền động.
• Điểm mấu chốt khi đọc: Ngoài các kích thước thông thường, phần “Yêu cầu kỹ thuật” trong khung tên sẽ ghi rõ các thông số chuyên ngành như: Mô-đun (Module), Số răng, Góc áp lực… Đây là các thông số bắt buộc để gia công phay/xọc răng.

Mẫu 4: Bản vẽ chi tiết dạng Hộp/Khối (Block)

• Mô tả: Thường dùng làm thân máy, vỏ hộp, đồ gá (Jig).
• Điểm mấu chốt khi đọc: Cần phối hợp cả 3 hình chiếu để hiểu rõ vị trí các lỗ khoan, rãnh phay. Kích thước vị trí (tọa độ) của các lỗ này so với các mặt chuẩn là thông tin quan trọng nhất.

Mẫu 5: Bản vẽ chi tiết Tấm/Bản Mã (Plate)

• Mô tả: Dùng làm mặt bích, tấm đỡ, thanh liên kết.
• Điểm mấu chốt khi đọc: Chú ý chiều dày tấm (thường chỉ cần 1 hình chiếu) và tọa độ, đường kính của tất cả các lỗ. Bản vẽ này thường được gia công bằng cắt Laser hoặc Phay CNC.

Từ bản vẽ đơn giản đến sản phẩm gia công cơ khí chính xác

Bạn đã hiểu “ngôn ngữ” thiết kế trên bản vẽ. Bây giờ là lúc biến những đường nét và con số đó thành một sản phẩm kim loại thực thụ, chính xác đến từng 0.01mm. Đây là lúc vai trò của Gia Công Cơ Khí Chính Xác (CNC Machining) phát huy tác dụng.

Một bản vẽ dù “đơn giản” đến đâu, nếu không được gia công bởi một đơn vị uy tín, có hệ thống máy móc hiện đại (Phay CNC, Tiện CNC) và đội ngũ kỹ sư, thợ vận hành biết đọc bản vẽ chuẩn, thì sản phẩm cuối cùng cũng sẽ là “phế phẩm”.

Việc đọc dung sai ±0.01mm rất dễ, nhưng để gia công ra sản phẩm đạt dung sai đó đòi hỏi kinh nghiệm, máy móc và quy trình kiểm soát chất lượng (QC) nghiêm ngặt.

Minh Triệu: Nhận gia công cơ khí chính xác theo bản vẽ tại Hà Nội & Hải Phòng

Tại Công ty TNHH Thương Mại Và Sản Xuất Minh Triệu, chúng tôi không chỉ đọc hiểu – chúng tôi biến bản vẽ của bạn thành hiện thực với độ chính xác cao nhất.

Nếu bạn là một doanh nghiệp, một nhà máy đang cần đối tác gia công cơ khí chính xác theo yêu cầu từ bản vẽ kỹ thuật, Minh Triệu là lựa chọn đáng tin cậy.

Năng lực của chúng tôi

• Đội ngũ kỹ sư: Đọc, bóc tách và tư vấn tối ưu bản vẽ kỹ thuật. Chúng tôi không chỉ “làm theo”, chúng tôi sẽ tư vấn cho bạn phương án gia công hiệu quả và tiết kiệm chi phí nhất dựa trên yêu cầu bản vẽ.
• Hệ thống máy móc: Trang bị hệ thống máy Phay CNC, Tiện CNC hiện đại từ Nhật Bản, đảm bảo độ chính xác (dung sai) và độ nhám bề mặt theo đúng mọi yêu cầu khắt khe nhất.
• Dịch vụ đa dạng: Chúng tôi nhận gia công chi tiết máy lẻ, gia công hàng loạt, chế tạo đồ gá (jig), và cung cấp các giải pháp tự động hóa tích hợp cho nhà máy.

Quy trình làm việc chuyên nghiệp

1. Tiếp nhận bản vẽ: Bạn chỉ cần gửi bản vẽ (file CAD, PDF, hoặc thậm chí là bản phác thảo tay đơn giản) qua Zalo hoặc Email.
2. Bóc tách & Báo giá: Kỹ sư Minh Triệu sẽ phân tích chi tiết bản vẽ (vật liệu, dung sai, độ phức tạp) và gửi báo giá cạnh tranh trong thời gian nhanh nhất.
3. Gia công & Kiểm tra (QC): Lập trình và tiến hành gia công trên máy CNC. Mọi sản phẩm đều được kiểm tra chất lượng nghiêm ngặt (đo kích thước, dung sai) trước khi xuất xưởng.
4. Giao hàng: Đóng gói cẩn thận và giao sản phẩm hoàn thiện đúng hẹn, đúng chất lượng.

Câu Hỏi Thường Gặp (FAQ)

1. Sự khác biệt giữa dung sai kích thước và dung sai hình học là gì?

Dung sai kích thước (ví dụ: Ø20 ±0.01) chỉ kiểm soát “độ lớn” của chi tiết. Dung sai hình học (ví dụ: độ song song, độ vuông góc, độ đồng tâm) kiểm soát “hình dạng, vị trí, hướng” của chi tiết, thường yêu cầu khắt khe hơn và cần các thiết bị đo lường chuyên dụng như máy CMM.

2. Minh Triệu có nhận gia công số lượng ít (gia công đơn chiếc) không?

Chắc chắn có. Chúng tôi hiểu rằng nhiều nhà máy cần gia công các chi tiết máy, đồ gá hoặc các bộ phận thay thế với số lượng chỉ 1-2 sản phẩm. Minh Triệu nhận gia công cả đơn chiếc, số lượng ít và gia công hàng loạt.

3. Bản vẽ tay (không phải file CAD) có gia công được không?

Có. Nếu bạn có bản vẽ tay phác thảo rõ ràng kích thước hoặc thậm chí là một sản phẩm mẫu, đội ngũ kỹ sư của chúng tôi sẽ hỗ trợ “vẽ lại” (reverse engineering) thành file CAD 3D/2D chuẩn và tiến hành gia công chính xác theo đó.

Kết luận

Đọc hiểu bản vẽ cơ khí đơn giản là kỹ năng nền tảng, là bước đầu tiên để bước vào thế giới kỹ thuật. Nhưng để biến bản vẽ đó thành một sản phẩm hoàn hảo, bạn cần một đối tác gia công có tâm và có tầm.

Dù bạn cần tư vấn thêm về kỹ thuật đọc bản vẽ hay đang tìm một công ty gia công cơ khí chính xác đáng tin cậy, hãy liên hệ ngay với Minh Triệu!
