Phương Pháp Kỹ Thuật Chuyên Sâu: Xác định Quán tính Tải và Quán tính Động cơ – Chìa Khóa Tối Ưu Hiệu Suất Động cơ Servo

Trong lĩnh vực tự động hóa sản xuất công nghiệp, việc Xác định quán tính tải và quán tính động cơ là bước kỹ thuật nền tảng quyết định sự thành bại của hệ thống truyền động. Chỉ khi hiểu rõ mối quan hệ giữa quán tính của tải (J load) và quán tính của rotor motor (động cơ servo) (J motor), kỹ sư mới có thể tối ưu hóa tỷ lệ quán tính, từ đó đảm bảo hiệu suất điều khiển, giảm thiểu rung động và kéo dài tuổi thọ thiết bị. Đây là chìa khóa để thực hiện quy trình chọn kích cỡ servo chuẩn xác.

1. Tại Sao Quán tính Quyết Định Hiệu suất Động cơ Servo?

Động cơ servo đóng vai trò trung tâm trong các hệ thống yêu cầu độ chính xác cao như máy CNC, robot công nghiệp và thiết bị đóng gói tốc độ cao. Tuy nhiên, hiệu suất thực tế của động cơ servo không chỉ phụ thuộc vào công suất định mức mà còn phụ thuộc sâu sắc vào cách nó tương tác với tải trọng cơ học. Sự tương tác này được định lượng chủ yếu thông qua khái niệm Quán tính.

Việc bỏ qua hoặc Xác định quán tính tải và quán tính động cơ sai sót là nguyên nhân hàng đầu dẫn đến các vấn đề vận hành nghiêm trọng. Hệ thống có thể gặp phải rung động cơ khí ở tần số cao, thời gian định vị (settling time) kéo dài, hoặc thậm chí là lỗi quá nhiệt do motor phải làm việc quá sức để vượt qua quán tính không mong muốn.

Tình trạng này khiến việc tinh chỉnh (tuning) hệ thống trở nên gần như bất khả thi, dẫn đến chất lượng sản phẩm không đồng đều. Mục tiêu của bài viết này là cung cấp một hướng dẫn toàn diện và chuyên sâu về phương pháp Xác định quán tính tải và quán tính động cơ chuẩn xác. Chúng ta sẽ tập trung vào việc tính toán quán tính của tải (J load), quán tính của motor (J motor), và quan trọng nhất là đánh giá tỷ lệ quán tính (Inertia Ratio – IR) để thực hiện quy trình chọn kích cỡ servo một cách tối ưu.

2. Phân Tích Cơ Bản: Quán tính Tải (J load) và Quán tính Động cơ (J motor)

Để Xác định quán tính tải và quán tính động cơ một cách hệ thống, chúng ta cần phải hiểu rõ nguồn gốc và ý nghĩa của hai thành phần quán tính này.

2.1. Định nghĩa Quán tính (J)

Quán tính (Inertia – J) là một đại lượng vật lý đặc trưng cho khả năng chống lại sự thay đổi trạng thái chuyển động quay của vật thể. Trong hệ thống động cơ servo, nó là thước đo lực cản mà motor phải vượt qua để tăng tốc, giảm tốc hoặc thay đổi hướng quay của trục. Đơn vị tiêu chuẩn của Quán tính là Kilôgam mét vuông (kg-m²).

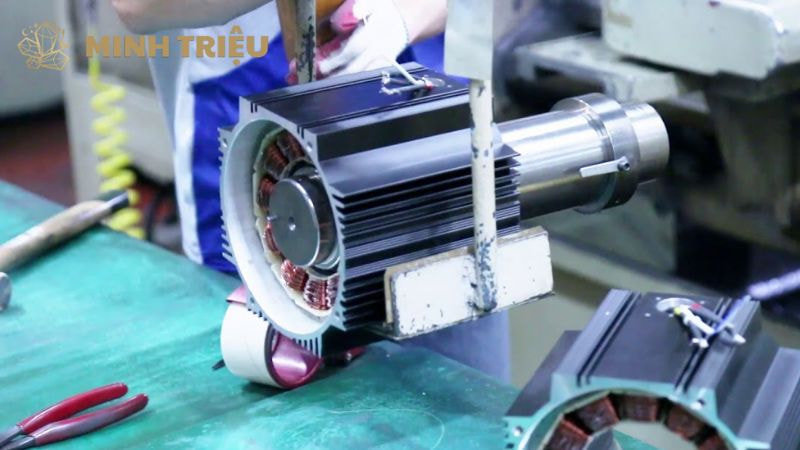

2.2. Quán tính Động cơ (J motor)

Quán tính động cơ (Rotor Inertia) là quán tính riêng của rotor (động cơ servo) và các bộ phận quay cố định bên trong nó.

Nguồn gốc: Giá trị này là một thông số cố định, được nhà sản xuất cung cấp rõ ràng trong catalogue kỹ thuật của từng model động cơ servo.

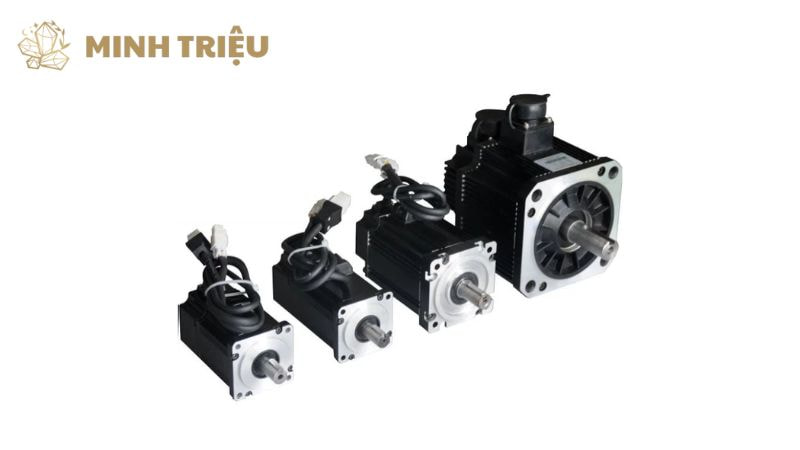

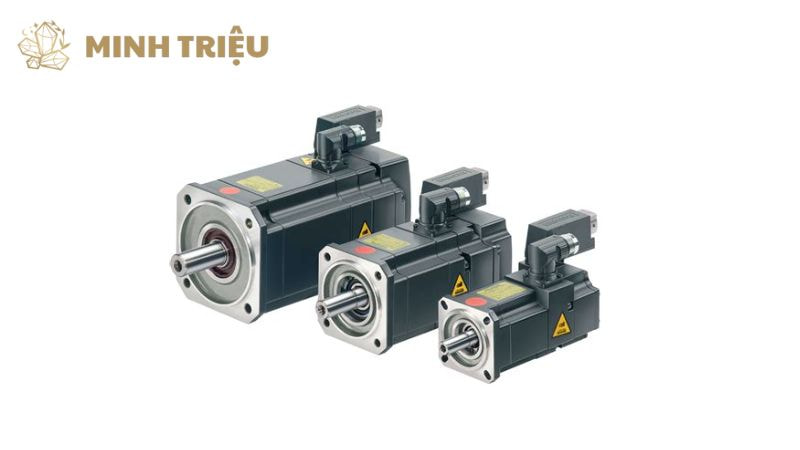

Phân loại: Các nhà sản xuất thường chia motor thành hai loại chính:

• Motor Quán tính Thấp (Low Inertia): Có rotor nhỏ, nhẹ. Được sử dụng trong các ứng dụng yêu cầu gia tốc cực nhanh và thời gian chu kỳ ngắn.
• Motor Quán tính Cao (High Inertia): Có rotor lớn hơn. Được sử dụng để điều khiển các tải lớn, nặng, giúp cải thiện tỷ lệ quán tính (IR) trong các hệ thống có J load cao.

Việc Xác định quán tính tải và quán tính động cơ yêu cầu chúng ta phải bắt đầu bằng việc xác định chính xác J motor từ tài liệu kỹ thuật.

2.3. Quán tính Tải (J load)

Quán tính tải là tổng quán tính của tất cả các bộ phận bên ngoài motor, được kết nối với trục motor thông qua cơ cấu truyền động.

Các thành phần cấu thành:

• Quán tính của vật liệu/sản phẩm được di chuyển.
• Quán tính của cơ cấu truyền động (vít me bi, puli, bánh răng, trục truyền, khớp nối).
• Quán tính của các bộ phận giữ tải (bàn trượt, kẹp gắp).

Trong quá trình Xác định quán tính tải và quán tính động cơ, thách thức lớn nhất nằm ở việc tính toán và quy đổi J load, vì nó là một đại lượng tổng hợp, biến đổi tùy theo cấu trúc cơ khí của máy.

3. Phương Pháp Tính Toán Quán tính Tải (J load) Chi Tiết

Để thực hiện tính toán mô-men xoắn và chọn kích cỡ servo chính xác, tất cả quán tính của tải (dù là chuyển động quay hay tuyến tính) đều phải được quy đổi về cùng một đại lượng tại trục motor.

3.1. Tính J load cho Chuyển động Quay (Rotary Motion)

Nếu tải là một vật thể quay, việc tính toán quán tính đơn giản hơn, dựa trên công thức hình học.

• Trụ đặc (Solid Cylinder): J = 0.5 * M * R^2 (Trong đó: M là khối lượng (kg), R là bán kính (m)).
• Trục Rỗng (Hollow Shaft/Tube): J = 0.5 * M * (R ngoài^2 + R trong^2)
• Trục Dài (Shaft): Quán tính của trục dài phải được tính và cộng vào tổng J load, đặc biệt nếu trục có đường kính lớn hoặc dài.

Quán tính tải tổng cho chuyển động quay là tổng quán tính của tất cả các bộ phận quay (trục, khớp nối, puli) cộng với quán tính của vật liệu tải (nếu có).

3.2. Quy đổi Quán tính Tải Tuyến tính về Trục Motor

Phần lớn các ứng dụng công nghiệp (bàn trượt, băng tải) là chuyển động tuyến tính (M, đơn vị kg), cần được quy đổi về chuyển động quay (J, đơn vị kg-m²).

• Cho Hệ thống Vít Me Bi (Ball Screw): Công thức quy đổi Quán tính Tải Tuyến tính J linear quy đổi về trục motor là: J linear quy đổi = M tải * (P / (2 * Pi))^2 (Trong đó: M tải là khối lượng di chuyển (kg), P là bước vít me (pitch, đơn vị m/vòng), Pi ~ 3.14159).
• Giải thích: Công thức này đại diện cho việc chuyển đổi khối lượng M tải thành một quán tính quay tương đương, dựa trên quãng đường tuyến tính P mà tải di chuyển trong một vòng quay (2 * Pi radian).
• Cho Hệ thống Đai Răng/Puli (Belt & Pulley): Công thức này tương tự, trong đó P được thay thế bằng chu vi puli: J linear quy đổi = M tải * (C puli / (2 * Pi))^2 (Trong đó: C puli là chu vi của puli).

Tầm quan trọng của việc quy đổi quán tính: Việc Xác định quán tính tải và quán tính động cơ phải luôn sử dụng giá trị J linear quy đổi này, bởi vì chính giá trị này sẽ được động cơ servo điều khiển. Bỏ sót bước quy đổi sẽ dẫn đến việc tính toán mô-men xoắn gia tốc sai lệch hoàn toàn. Tổng Quán tính Tải (J load): J load = J vít me bi + J khớp nối + J linear quy đổi Lưu ý: J vít me bi và J khớp nối là quán tính quay được tính toán trực tiếp từ hình học của chúng.

3.3. Vai trò của Bộ Giảm Tốc (Gearbox) trong Quy đổi Quán tính

Hộp giảm tốc (Gearbox) là một công cụ tối quan trọng để điều chỉnh tỷ lệ quán tính và tăng Mô-men xoắn đầu ra. Khi sử dụng Gearbox với tỷ số truyền G (ví dụ: G = 5:1), Quán tính tải thực tế (J load) sẽ được quy đổi về trục motor với tác động giảm theo bình phương tỷ số truyền: J load gearbox = J load / G^2

• Ví dụ: Nếu J load là 0.01 kg-m² và tỷ số truyền G=5, thì J load quy đổi chỉ còn 0.01 / 5^2 = 0.0004 kg-m².
• Kết luận: Gearbox cho phép động cơ servo nhỏ hơn, quán tính thấp hơn (và rẻ hơn) điều khiển tải trọng lớn hơn nhiều, đồng thời cải thiện đáng kể tỷ lệ quán tính.

4. Yếu Tố Cốt Lõi: Tỷ lệ Quán tính (Inertia Ratio – IR)

Tỷ lệ quán tính là chỉ số quan trọng nhất quyết định khả năng điều khiển của động cơ servo đối với tải. Nó thể hiện mức độ khớp nối cơ học giữa motor và hệ thống truyền động.

4.1. Định nghĩa Tỷ lệ Quán tính

Tỷ lệ quán tính (IR) là tỷ lệ giữa Quán tính tải đã quy đổi (J load quy đổi) và Quán tính động cơ (J motor): IR = J load quy đổi / J motor Giá trị này là kết quả cuối cùng của quy trình Xác định quán tính tải và quán tính động cơ chi tiết.

4.2. Ảnh hưởng của IR đến Độ cứng vững và Tinh chỉnh (Tuning)

Tỷ lệ quán tính quyết định khả năng đạt được độ lợi (Gain) cao của vòng điều khiển servo.

IR Thấp (IR <= 5:1): Đây là phạm vi lý tưởng.

• Motor có khả năng điều khiển tải một cách “cứng” và “chắc chắn” (stiff).
• Dễ dàng đạt được độ lợi vòng điều khiển cao, cho phép phản hồi nhanh, thời gian định vị ngắn (thường < 50ms) và độ chính xác vị trí tuyệt vời.
• Motor chỉ cần bù đắp một lượng nhỏ quán tính tải so với quán tính của chính nó.

IR Cao (IR >= 10:1): Đây là phạm vi khó khăn.

• Motor mất khả năng điều khiển trực tiếp tải.
• Rung động cơ khí (Mechanical Resonance) và dao động thường xuyên xuất hiện.
• Kỹ sư buộc phải giảm độ lợi vòng điều khiển để duy trì sự ổn định, điều này làm giảm độ cứng vững, tăng thời gian định vị và giảm độ chính xác của hệ thống.
• IR quá cao thường dẫn đến quá nhiệt và lỗi của động cơ servo do Mô-men xoắn cần thiết bị khuếch đại.

4.3. Các ngưỡng Tỷ lệ Quán tính chấp nhận được trong Công nghiệp

Mặc dù mục tiêu luôn là IR ~ 1:1, thực tế công nghiệp cho phép các ngưỡng sau, tùy thuộc vào loại động cơ servo và ứng dụng:

Tỷ lệ Quán tính (IR)	Ứng dụng Phù hợp	Khả năng Tinh chỉnh
1:1	Tối ưu, Robot, Ứng dụng Tốc độ Cao/Thay đổi Tải liên tục	Xuất sắc, Phản hồi tức thời
5:1	Tiêu chuẩn Công nghiệp, Máy CNC, Thiết bị Xử lý Vật liệu	Tốt, Phản hồi nhanh và ổn định
10:1	Giới hạn Trên cho Motor Tiêu chuẩn	Khó khăn, đòi hỏi Bộ điều khiển (Drive) tiên tiến
20:1	Chỉ chấp nhận được với Motor Quán tính Cao và Drive có chức năng Tự Tuning hoặc Lọc Notch (Notch Filter) mạnh mẽ.	Rất khó, dễ gây lỗi hệ thống

Việc tối ưu hóa tỷ lệ quán tính là lý do chính khiến các kỹ sư thường phải bổ sung Gearbox, ngay cả khi Mô-men xoắn yêu cầu có vẻ đã đủ.

5. Liên kết Quán tính với Tính toán Mô-men Xoắn và Tốc độ

Kết quả của việc Xác định quán tính tải và quán tính động cơ được sử dụng trực tiếp để tính toán mô-men xoắn cần thiết, đây là bước cuối cùng trước khi chọn kích cỡ servo.

5.1. Quán tính và Mô-men xoắn Đỉnh (T peak)

Mô-men xoắn đỉnh (Peak Torque – T peak) là Mô-men xoắn lớn nhất mà motor phải tạo ra, thường xảy ra trong pha tăng tốc (T accel). Đây là yếu tố sống còn để động cơ servo đạt được tốc độ yêu cầu trong thời gian ngắn nhất. T accel = (J load quy đổi + J motor) * alpha (Trong đó: alpha là Gia tốc Góc (rad/s²)). Gia tốc góc alpha được tính từ Tốc độ Tối đa (N max) và thời gian tăng tốc (t accel): alpha = (N max * 2 * Pi / 60) / t accel

• T peak Tổng: T peak = T accel + T ma sát + T trọng lực (tại thời điểm gia tốc xảy ra).
• Kết luận: Quán tính tổng (J load + J motor) là đại lượng nhân trực tiếp với gia tốc để tạo ra T accel. Nếu quán tính tổng lớn, T peak sẽ tăng lên đáng kể, yêu cầu động cơ servo lớn hơn.

5.2. Tốc độ Yêu cầu (N max)

Tốc độ Tối đa (N max) được xác định bởi quãng đường di chuyển (D) và thời gian chu kỳ (t cyc) mong muốn, dựa trên Hồ sơ Chuyển động (Motion Profile).

• Công thức Vận tốc tối đa cho vít me: N max = (D * 60) / ((t cyc – t accel – t decel – t dwell) * P)
• Lưu ý: Tốc độ quay của motor cần phải được đảm bảo không vượt quá tốc độ định mức (Rated Speed) của động cơ servo đã chọn.

5.3. Vai trò của Mô-men xoắn Đỉnh và Mô-men xoắn RMS trong Chọn kích cỡ Servo

• Mô-men xoắn Đỉnh (T peak): Motor được chọn phải có khả năng cung cấp T motor, peak > T peak yêu cầu (với biên độ an toàn 10-20%). Nếu không, motor sẽ không đạt được thời gian tăng tốc mong muốn và báo lỗi quá tải.
• Mô-men xoắn RMS (T rms): T rms (Root Mean Square Torque – Mô-men xoắn liên tục hiệu dụng) là giá trị trung bình phản ánh năng lượng nhiệt trung bình sinh ra trong motor trong suốt chu kỳ nhiệm vụ. T rms = Căn bậc hai của [(T 1^2 * t 1 + T 2^2 * t 2 + … + T n^2 * t n) / t cyc] Động cơ servo được chọn phải có T motor, cont > T rms. Đây là tiêu chí quyết định motor có bị quá nhiệt khi hoạt động liên tục hay không.

Kết nối: Quán tính càng lớn, T accel càng lớn, dẫn đến T peak lớn hơn. Do đó, Xác định quán tính tải và quán tính động cơ chính xác là bước đầu tiên để đảm bảo T rms không vượt quá khả năng của motor.

6. Quy Trình Chuẩn để Lựa chọn Kích cỡ Động cơ Servo (Sizing)

Quy trình chọn kích cỡ servo phải được thực hiện một cách tuần tự, lấy kết quả Xác định quán tính tải và quán tính động cơ làm điểm khởi đầu.

6.1. Bước 1: Tính toán Tải và Quán tính Tải (J load)

• Thu thập thông số: Khối lượng di chuyển (M), bước vít me (P), khối lượng các thành phần quay (M trục, M khớp).
• Tính J load thực tế và sau đó quy đổi về trục motor (J load quy đổi), có tính đến tỷ số truyền G nếu sử dụng Gearbox.

6.2. Bước 2: Thiết lập Hồ sơ Chuyển động và Tốc độ (N max)

• Xác định thời gian chu kỳ tổng (t cyc) và phân bổ thời gian cho các pha: t accel, t const, t decel, t dwell.
• Tính toán N max và Gia tốc góc alpha.

6.3. Bước 3: Tính toán Mô-men xoắn Đỉnh (T peak)

• Tính Mô-men xoắn gia tốc T accel dựa trên Quán tính tổng (J load + J motor) và alpha.
• Cộng với Mô-men xoắn Ma sát và Trọng lực để có T peak tổng.

6.4. Bước 4: Tính toán Mô-men xoắn RMS (T rms)

• Áp dụng công thức RMS cho toàn bộ chu kỳ chuyển động, sử dụng Mô-men xoắn của từng pha và thời gian tương ứng.

6.5. Bước 5: Lựa chọn Động cơ Servo Sơ Bộ

• Chọn model động cơ servo đảm bảo: N motor >= N max, T motor, cont >= T rms và T motor, peak >= T peak.
• Lấy J motor của model này để chuyển sang bước kiểm tra cuối cùng.

6.6. Bước 6: Kiểm tra và Tối ưu hóa Tỷ lệ Quán tính (IR)

• Kiểm tra: IR = J load quy đổi / J motor.
• Nếu IR nằm ngoài ngưỡng cho phép (ví dụ > 10:1):
  • Tăng tỷ số truyền G (sử dụng Gearbox có tỷ số lớn hơn).
  • Hoặc chọn model động cơ servo có Quán tính động cơ (J motor) lớn hơn (dòng High Inertia).
• Sau khi điều chỉnh Gearbox hoặc Motor, phải lặp lại Bước 3 và Bước 4 (vì T peak và T rms bị ảnh hưởng bởi G^2 và J motor) cho đến khi các tiêu chí tỷ lệ quán tính và tính toán mô-men xoắn đều thỏa mãn.

7. Kết Luận

Xác định quán tính tải và quán tính động cơ không chỉ là một bài toán kỹ thuật đơn thuần mà là một nguyên tắc thiết kế quan trọng trong tự động hóa. Bằng cách tuân thủ nghiêm ngặt quy trình tính toán J load, J motor và tối ưu hóa tỷ lệ quán tính, kỹ sư sẽ đảm bảo động cơ servo hoạt động với độ chính xác cao nhất. Việc này không chỉ giảm thiểu lỗi, rút ngắn thời gian tinh chỉnh mà còn tối đa hóa hiệu suất và tuổi thọ của toàn bộ hệ thống truyền động công nghiệp.
